BL20-2 | Bơm Định Lượng Hóa Chất Lỏng Black Stone 18.3 lít/giờ, 0.5 bar Hanna BL20-2

1. Giới thiệu BL20-2 | Bơm định lượng hóa chất Hanna BlackStone 18,3 lít/giờ, 0,5 bar

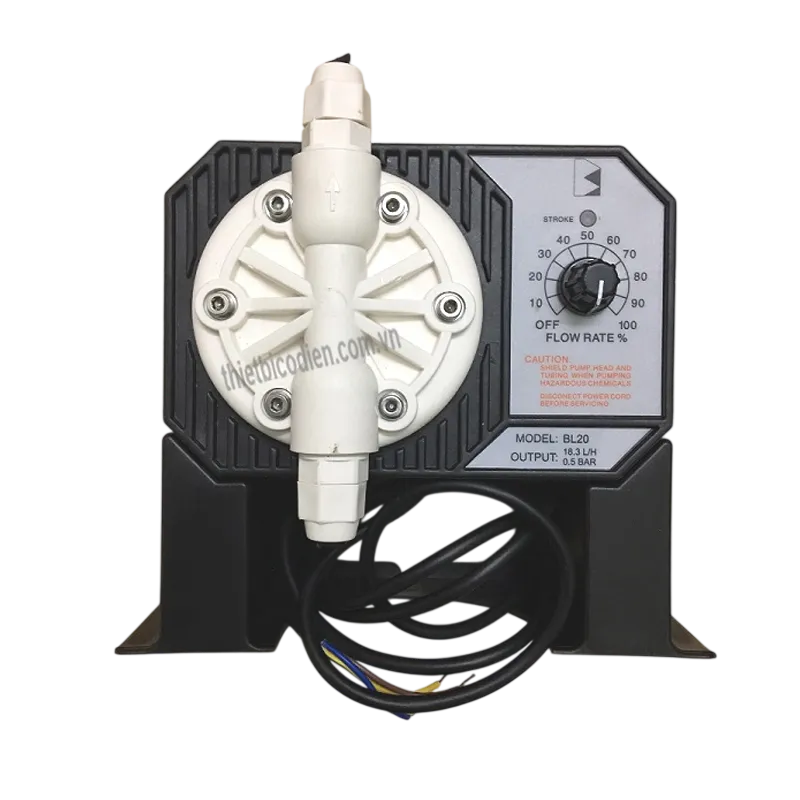

BL20-2 | Bơm Định Lượng Hóa Chất Lỏng Black Stone 18.3 lít/giờ, 0.5 bar Hanna BL20-2 là bơm định lượng dạng màng dẫn động điện từ thuộc dòng BlackStone của Hanna Instruments. Thiết bị được thiết kế để cấp hóa chất lỏng với lượng kiểm soát trong xử lý nước, xử lý bề mặt, hồ bơi và nhiều quy trình công nghiệp cần định lượng hóa chất ổn định.

Hanna Instruments là thương hiệu thiết bị đo lường, phân tích và kiểm soát quá trình có nguồn gốc từ Italia, được thành lập năm 1978. Model BL20-2 trong cấu hình này có xuất xứ Romania và là phiên bản sử dụng nguồn 220/240 VAC, phù hợp với hệ thống điện công nghiệp thông dụng.

BL20-2 là model có lưu lượng lớn trong dòng BlackStone, đạt lưu lượng tối đa 18,3 L/h tại áp suất định mức 0,5 bar. Đặc tính này phù hợp với những ứng dụng cần đưa lượng hóa chất tương đối lớn vào hệ thống nhưng áp suất đường đẩy không cao.

2. Ưu điểm / tính năng nổi bật của Hanna BL20-2

Điều chỉnh mức định lượng trực tiếp từ mặt bơm

Hanna BL20-2 được trang bị potentiometer điều chỉnh lưu lượng ở mặt trước. Người vận hành có thể thay đổi tỷ lệ đầu ra từ 0 đến 100% công suất định mức, thuận tiện khi cần hiệu chỉnh lượng hóa chất theo nhu cầu thực tế của quá trình.

Cơ cấu solenoid dịch chuyển thể tích dương

Bơm sử dụng cơ cấu dẫn động điện từ dạng solenoid kết hợp nguyên lý dịch chuyển thể tích dương. Cấu tạo sử dụng ít bộ phận chuyển động, nhờ đó giảm các chi tiết hao mòn cơ khí như bánh răng, cam hoặc ổ bi thường có trong bơm truyền động motor.

Khả năng duy trì lượng cấp ổn định

Nguyên lý dịch chuyển thể tích dương giúp các hành trình bơm được lặp lại đồng đều. Khi điều kiện đường ống và hóa chất phù hợp, thiết kế này hỗ trợ duy trì dòng hóa chất định lượng ổn định trong quá trình vận hành.

Vật liệu tiếp xúc hóa chất chất lượng cao

Đầu bơm sử dụng PVDF, màng bằng PTFE, van bi thủy tinh và vòng làm kín FPM/FKM. Đây là các vật liệu thường được lựa chọn cho bơm hóa chất công nghiệp nhờ khả năng chịu được nhiều môi chất có tính ăn mòn. Khả năng tương thích thực tế cần được kiểm tra theo đúng hóa chất, nồng độ và nhiệt độ sử dụng.

Thiết kế kín đạt IP65

Vỏ bơm bằng polypropylene gia cường sợi và có cấp bảo vệ IP65. Kết cấu kín hỗ trợ bảo vệ thiết bị trước bụi, nước bắn và các điều kiện môi trường công nghiệp phù hợp, đồng thời vật liệu vỏ có khả năng chịu nhiều hóa chất thường gặp.

Lắp đặt linh hoạt

Thiết kế đế rộng và các lỗ bắt vít cho phép bơm lắp trên bồn, kệ hoặc sàn theo phương ngang. Phần sau thân bơm cũng hỗ trợ phương án lắp đứng trên tường, bồn hoặc kết cấu máy phù hợp. Cụm van và bộ điều chỉnh được bố trí phía trước để thuận tiện cho đấu nối và vận hành.

LED hỗ trợ quan sát hành trình bơm

Đèn LED phía trước sáng theo chu kỳ hành trình, giúp người vận hành nhận biết trạng thái hoạt động của bơm từ khoảng cách phù hợp mà không cần mở vỏ thiết bị.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Lưu lượng tối đa	18,3 L/h (4,8 gph)
Áp suất định mức	0,5 bar (7,4 psi)
Tần suất hành trình	120 hành trình/phút
Dải điều chỉnh đầu ra	0–100% công suất định mức
Nguồn cấp	220/240 VAC, 50/60 Hz
Công suất tiêu thụ tối đa	Xấp xỉ 200 W
Khả năng tự mồi	Chiều cao tối đa 1,5 m
Vật liệu đầu bơm	PVDF
Vật liệu màng bơm	PTFE
Van bi	Thủy tinh
Vòng làm kín	FPM/FKM
Ống hóa chất	Polyethylene 5 × 8 mm
Vật liệu vỏ	Polypropylene gia cường sợi
Cấp bảo vệ	IP65
Môi trường làm việc	0 đến 50°C; độ ẩm tương đối tối đa 95%, không ngưng tụ
Kích thước	194 × 165 × 121 mm
Trọng lượng	Xấp xỉ 3 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng của Hanna BL20-2

Chức năng chính

BL20-2 có chức năng hút hóa chất từ bồn chứa và cấp dung dịch tới điểm châm với lượng được điều chỉnh theo yêu cầu vận hành. Với đặc tính 18,3 L/h tại 0,5 bar, model này phù hợp cho các hệ thống cần lưu lượng định lượng tương đối lớn và áp suất đường đẩy thấp.

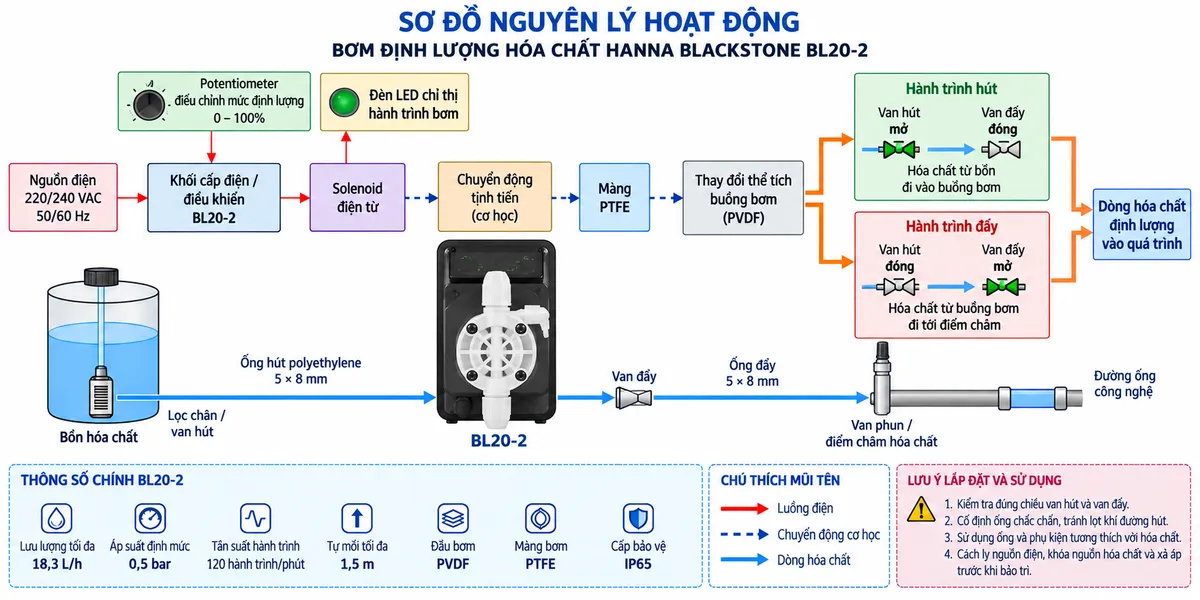

Nguyên lý hoạt động

Bơm định lượng Hanna BlackStone BL20-2 hoạt động theo nguyên lý dịch chuyển thể tích dương. Mạch điều khiển tạo xung kích hoạt solenoid điện từ, từ đó sinh chuyển động tịnh tiến tác động lên màng PTFE và thay đổi thể tích buồng bơm.

Ở hành trình hút, chuyển động của màng làm thể tích buồng bơm tăng và áp suất bên trong giảm. Van hút mở để hóa chất đi từ bồn chứa vào buồng bơm, trong khi van đẩy đóng nhằm ngăn dòng hóa chất chảy ngược.

Ở hành trình đẩy, màng chuyển động theo chiều ngược lại làm thể tích buồng bơm giảm và áp suất tăng. Van hút đóng, van đẩy mở, hóa chất được đẩy ra khỏi buồng bơm và đi tới điểm châm trên đường ống công nghệ.

Hai hành trình hút và đẩy được lặp lại để tạo dòng hóa chất định lượng. Potentiometer phía trước cho phép điều chỉnh tỷ lệ đầu ra, còn LED cung cấp chỉ thị trực quan theo chu kỳ hành trình.

Ứng dụng tiêu biểu

• Châm hóa chất trong hệ thống xử lý nước và nước thải.
• Định lượng dung dịch cho các quy trình xử lý bề mặt.
• Châm hóa chất trong hệ thống hồ bơi và nước tuần hoàn.
• Cấp hóa chất vào bồn hoặc đường ống công nghệ.
• Ứng dụng cần lưu lượng định lượng tương đối lớn nhưng áp suất đường đẩy thấp.

Khi thiết kế hệ thống cần kiểm tra đồng thời lưu lượng, áp suất, chiều cao hút, tổn thất đường ống và tính chất của dung dịch. Hóa chất có độ nhớt cao, dễ sinh khí hoặc yêu cầu vật liệu đặc biệt cần được đánh giá riêng trước khi lựa chọn và lắp đặt bơm.

4. Cam kết & nơi mua Hanna BL20-2 chính hãng

Khi lựa chọn bơm định lượng Hanna BL20-2 chính hãng, khách hàng cần đối chiếu đúng model, nguồn cấp, lưu lượng, áp suất và khả năng tương thích hóa chất của toàn bộ hệ thống. Lựa chọn đúng cấu hình giúp đảm bảo bơm phù hợp với điều kiện vận hành và hạn chế rủi ro trong quá trình sử dụng.

Khách hàng cần mua BL20-2 Hanna BlackStone, nhận tư vấn kỹ thuật hoặc yêu cầu báo giá có thể đặt mua hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ lựa chọn thiết bị phù hợp với yêu cầu châm hóa chất và điều kiện vận hành của hệ thống thực tế.

Câu hỏi thường gặp (FAQ)

Hanna BL20-2 là loại bơm gì?

Hanna BL20-2 là bơm định lượng hóa chất dạng màng dẫn động bằng solenoid điện từ, hoạt động theo nguyên lý dịch chuyển thể tích dương để hút và đẩy hóa chất theo từng hành trình.

BL20-2 phù hợp với loại ứng dụng nào?

Bơm định lượng BL20-2 phù hợp với xử lý nước, xử lý nước thải, hồ bơi, xử lý bề mặt và các quy trình công nghiệp cần châm hóa chất với lưu lượng tương đối lớn ở áp suất thấp.

Có thể điều chỉnh lượng hóa chất của BL20-2 không?

Có. Potentiometer ở mặt trước cho phép điều chỉnh tỷ lệ đầu ra từ 0 đến 100% công suất định mức, giúp người vận hành hiệu chỉnh lượng hóa chất theo nhu cầu của quá trình.

BL20-2 khác gì BL15-2?

BL20-2 có mức lưu lượng tối đa cao hơn nhưng áp suất định mức thấp hơn BL15-2. Vì vậy BL20-2 phù hợp hơn khi ưu tiên lượng hóa chất cấp lớn và hệ thống không yêu cầu áp suất đẩy cao.

Màng PTFE trong BL20-2 có chức năng gì?

Màng PTFE thay đổi vị trí theo chuyển động của solenoid, làm tăng hoặc giảm thể tích buồng bơm. Sự thay đổi thể tích này tạo nên lần lượt hành trình hút và hành trình đẩy.

BL20-2 có khả năng tự mồi không?

Có. Thiết kế BlackStone hỗ trợ khả năng tự mồi trong giới hạn kỹ thuật của bơm. Để khả năng hút ổn định, đường hút cần kín, được cố định chắc chắn và hạn chế tối đa không khí lọt vào.

Các vật liệu của BL20-2 có chịu được hóa chất ăn mòn không?

Đầu bơm PVDF, màng PTFE, van bi thủy tinh và vòng làm kín FPM/FKM có khả năng làm việc với nhiều loại hóa chất. Tuy nhiên, phải kiểm tra bảng tương thích vật liệu với đúng hóa chất, nồng độ và nhiệt độ trước khi sử dụng.

IP65 có nghĩa là có thể ngâm BL20-2 trong nước không?

Không. IP65 hỗ trợ bảo vệ vỏ khỏi bụi và tia nước theo điều kiện tiêu chuẩn, nhưng không đồng nghĩa với khả năng vận hành khi thiết bị bị ngâm trong nước.

Cần lưu ý gì khi lắp đường hút của BL20-2?

Đường hút cần được bố trí phù hợp, cố định chắc chắn và kín khí. Van hút phải đúng chiều, lọc chân cần đặt đúng vị trí và các phụ kiện phải tương thích với hóa chất đang sử dụng.

Cần làm gì trước khi bảo trì BL20-2?

Trước khi bảo trì phải cách ly nguồn điện, khóa nguồn hóa chất, xả áp đường ống và thực hiện biện pháp bảo hộ phù hợp với môi chất. Không tháo đầu bơm hoặc đường ống khi hệ thống vẫn còn áp suất.

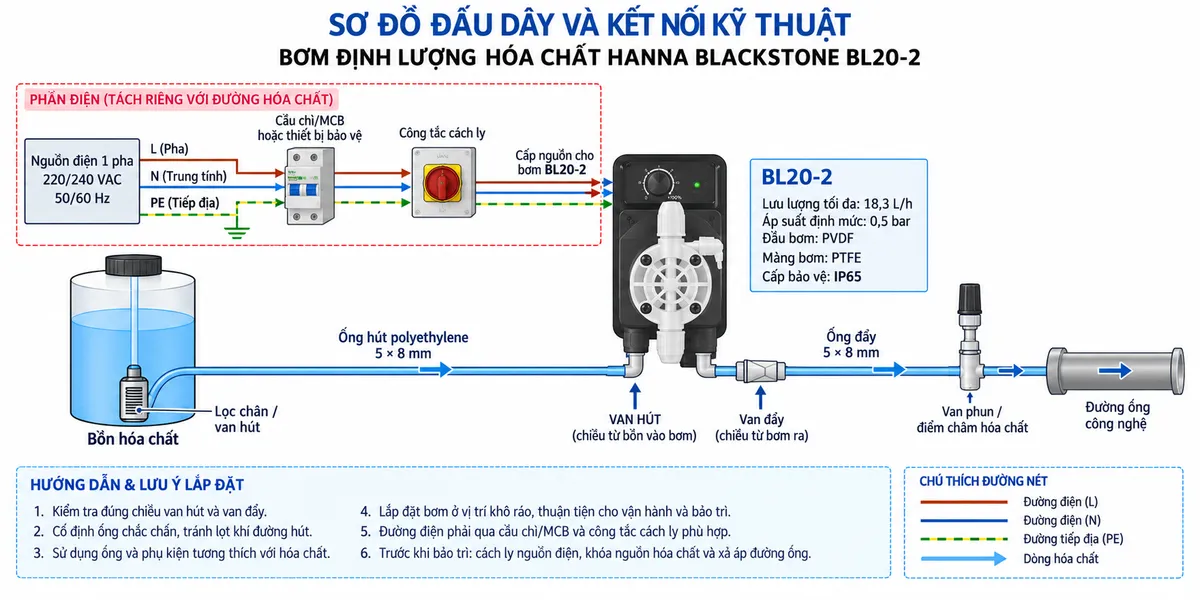

Có thể tự suy đoán chân đấu điện của BL20-2 từ hình minh họa không?

Không. Hình minh họa chỉ nên thể hiện nguyên tắc kết nối. Khi đấu điện thực tế phải đối chiếu manual của đúng phiên bản BL20-2 và không tự gán số chân terminal, pinout hoặc cấu tạo đầu nối khi chưa được xác nhận.
