Bộ máy đo áp suất và rò khí testo 324 basic set (0563 3240 70)

Bộ máy đo áp suất và rò khí testo 324 basic set (0563 3240 70) – Giới thiệu & nguồn gốc thương hiệu

Bộ máy đo áp suất và rò khí testo 324 basic set mã đặt hàng 0563 3240 70 là bộ thiết bị chuyên dụng phục vụ kiểm tra áp suất, độ kín và khả năng sử dụng của hệ thống đường ống khí. Bộ sản phẩm tích hợp máy testo 324, bơm tạo áp suất, hệ thống cấp môi chất trong valy và các phụ kiện kết nối cần thiết, giúp kỹ thuật viên triển khai nhiều phép thử ngay tại hiện trường.

Testo là thương hiệu thiết bị đo có nguồn gốc từ vùng Black Forest, miền Nam nước Đức, được thành lập từ năm 1957. Hãng phát triển các giải pháp đo lường cầm tay và cố định cho nhiều lĩnh vực kỹ thuật như HVAC, hệ thống đốt, áp suất, nhiệt độ, khí thải và kiểm tra đường ống.

testo 324 được phát triển cho công việc lắp đặt, kiểm tra và bảo trì hệ thống đường ống khí và nước. Thiết bị đã được kiểm tra theo DVGW G 5952 và hỗ trợ các quy trình kiểm tra đường ống khí theo các tiêu chuẩn, hướng dẫn kỹ thuật tương ứng của thị trường áp dụng.

Ưu điểm và tính năng nổi bật của testo 324 basic set

• Kiểm tra độ kín, kiểm tra tải và đánh giá khả năng sử dụng trên cùng một thiết bị, hạn chế phải sử dụng nhiều máy đo riêng lẻ.
• Bơm áp suất tích hợp cho phép tự động tạo áp đến 300 mbar, thuận tiện khi thực hiện các quy trình thử áp thông dụng.
• Bộ đi kèm bơm thử thủ công để tạo áp suất cao hơn, phù hợp với những phép thử như thử ở mức 1 bar khi quy trình yêu cầu.
• Tích hợp cảm biến lưu lượng, cảm biến áp suất tuyệt đối và hai cảm biến chênh áp nhằm phục vụ các phép đo áp suất và lưu lượng rò.
• Menu hướng dẫn từng bước giúp kỹ thuật viên thiết lập và thực hiện phép đo theo quy trình thay vì phải thao tác hoàn toàn thủ công.
• Kết nối một ống giúp việc ghép thiết bị với hệ thống thử đơn giản hơn trong các ứng dụng phù hợp.
• Màn hình đồ họa màu hiển thị giá trị đo, trạng thái và trình tự kiểm tra trực quan.
• Có khả năng tự động xác định thể tích đường ống để hỗ trợ thiết lập các phép thử.
• Cho phép lưu dữ liệu đo và gán kết quả theo địa điểm hoặc hồ sơ khách hàng, thuận tiện cho công tác nghiệm thu và bảo trì.
• Hỗ trợ USB; Bluetooth là tùy chọn tùy cấu hình thiết bị. Dữ liệu cũng có thể được chuyển tới máy in Testo tương thích.
• Valy hệ thống tích hợp bộ cấp môi chất, khối kết nối, van khóa, đường ống và vị trí bố trí phụ kiện, thuận tiện khi di chuyển tại công trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo lưu lượng rò	0 đến 10 l/h
Độ phân giải đo lưu lượng rò	0,1 l/h
Dải đo áp suất	0 đến 1000 hPa
Độ phân giải áp suất	0,1 mbar
Áp suất tuyệt đối	600 đến 1150 hPa
Bơm áp suất tích hợp	Tạo áp suất thử đến 300 mbar
Đo nhiệt độ với TC loại K	-40 đến +600 °C
Tính thể tích đường ống	Tối đa 1200 lít
Cổng kết nối áp suất	2 kết nối áp suất DN 5
Cổng đầu dò bổ sung	2 cổng Hirschmann cho đầu dò áp suất hoặc nhiệt độ tương thích
Bộ nhớ	500.000 giá trị đo
Màn hình	Đồ họa màu, 240 × 320 pixel
Cấp bảo vệ	IP40
Nhiệt độ làm việc	+5 đến +40 °C
Nguồn thiết bị	Pin sạc Li-ion 11,0 V / 2400 mAh hoặc bộ nguồn đi kèm

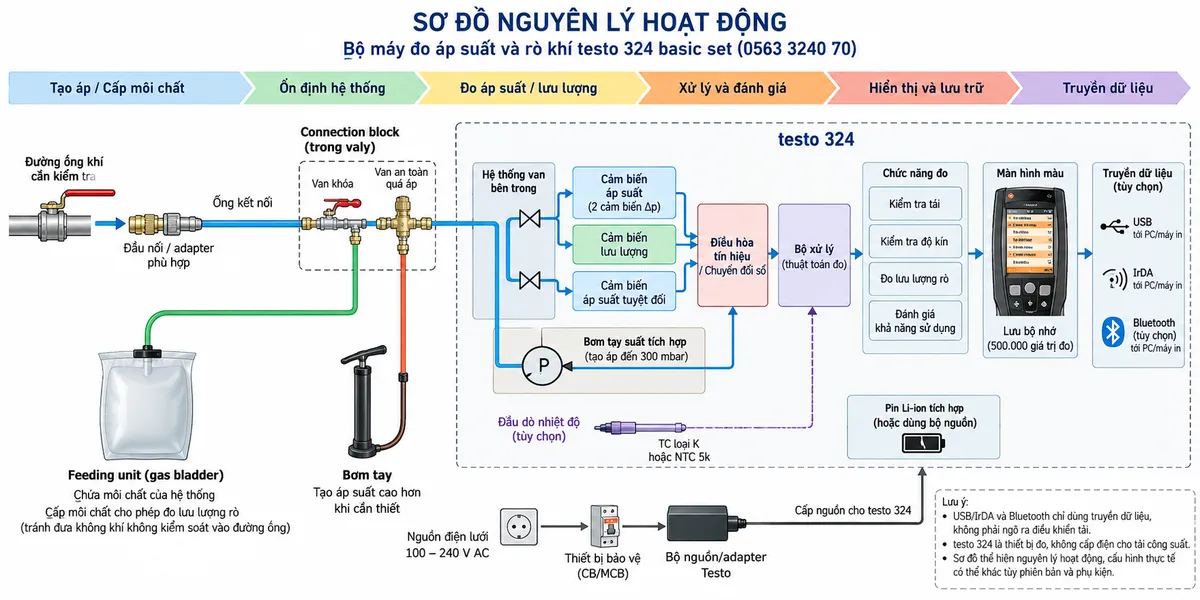

Chức năng, nguyên lý hoạt động và ứng dụng của testo 324 basic set

Kết nối hệ thống đo

Trong quá trình kiểm tra, testo 324 basic set được nối với đoạn đường ống cần thử thông qua ống áp suất, khối kết nối và đầu nối thích hợp. Valy hệ thống có bộ cấp môi chất, khối kết nối với van khóa và vị trí kết nối cho bơm, máy đo và đường ống thử. Thiết bị được cấp điện từ pin sạc tích hợp hoặc bộ nguồn của máy; đây là thiết bị đo độc lập, không có ngõ ra công suất để điều khiển tải điện như relay hay contactor.

Với các phép thử áp thông thường, bơm bên trong testo 324 có thể tự động tạo áp đến 300 mbar. Khi cần áp suất thử cao hơn, bơm tay trong basic set được nối vào khối hệ thống để tạo áp theo yêu cầu của quy trình kiểm tra.

Nguyên lý đo áp suất và kiểm tra độ kín

Khi thực hiện kiểm tra áp suất đường ống, hệ thống thử được cô lập và nối với testo 324. Máy tạo hoặc nhận áp suất thử, sau đó các cảm biến áp suất liên tục theo dõi trạng thái của hệ thống trong giai đoạn ổn định và giai đoạn đo. Sự thay đổi áp suất theo thời gian được xử lý theo chương trình đo đã chọn để phục vụ đánh giá độ kín hoặc kết quả thử áp.

Nhiệt độ có ảnh hưởng trực tiếp tới áp suất của môi chất trong hệ thống kín. Vì vậy, testo 324 kiểm soát giai đoạn ổn định trước phép đo và sử dụng quy trình xử lý phù hợp nhằm tăng tính lặp lại của kết quả. Khi thử thực tế, toàn bộ máy đo, đường ống và môi chất thử vẫn cần đạt trạng thái nhiệt ổn định theo yêu cầu của quy trình.

Đo lưu lượng rò và đánh giá khả năng sử dụng

Đối với đo lưu lượng rò đường ống khí, testo 324 sử dụng cảm biến lưu lượng cùng hệ thống cấp môi chất để xác định lượng khí cần bổ sung nhằm duy trì điều kiện đo. Từ lưu lượng này, thiết bị xác định mức rò của hệ thống và hiển thị kết quả phục vụ đánh giá tình trạng đường ống.

Bộ cấp môi chất trong valy sử dụng túi khí chứa chính môi chất của hệ thống. Cách bố trí này cho phép thực hiện phép đo khả năng sử dụng mà hạn chế việc đưa không khí bên ngoài vào đường ống mang khí, đồng thời giúp phép đo ít phụ thuộc hơn vào dao động của nguồn cấp khí.

Các phép kiểm tra và ứng dụng

• Kiểm tra tải và kiểm tra độ kín trên hệ thống đường ống khí.
• Đánh giá khả năng sử dụng của đường ống khí đang vận hành.
• Đo lưu lượng rò của hệ thống đường ống.
• Kiểm tra đường ống LPG theo quy trình phù hợp.
• Kiểm tra đường ống khí trên caravan trong các ứng dụng được quy định.
• Thử áp hệ thống đường ống nước uống bằng môi chất và quy trình phù hợp.
• Thử áp đường ống nước thải bằng không khí.
• Đo áp suất thấp so với áp suất khí quyển và thực hiện các phép kiểm tra bộ điều áp.
• Đo nhiệt độ khi sử dụng đầu dò tương thích.

Thành phần chính của basic set 0563 3240 70

• Máy đo áp suất và rò testo 324 có pin sạc và biên bản hiệu chuẩn.
• Bộ nguồn dành cho testo 324.
• Valy hệ thống tích hợp feeding unit, khối kết nối và ống kết nối.
• Bơm tay tạo áp suất thử.
• Adapter cho cổng kiểm tra của nồi hơi khí.
• Các đầu chặn áp suất cao kích thước 3/4 inch và 1 1/4 inch.

Cam kết và nơi mua Bộ máy đo áp suất và rò khí testo 324 basic set

Khi lựa chọn testo 324 basic set 0563 3240 70 chính hãng, khách hàng nên đối chiếu đúng mã đặt hàng, phạm vi bộ phụ kiện và nhu cầu kiểm tra thực tế của hệ thống. Đây là thiết bị chuyên dụng cho kỹ thuật viên được đào tạo về lắp đặt, kiểm tra và bảo trì hệ thống khí; việc thử áp và kiểm tra rò cần tuân thủ quy trình an toàn cũng như quy định hiện hành tại nơi sử dụng.

Để được tư vấn đúng cấu hình, phụ kiện kết nối và đặt mua sản phẩm chính hãng, hãy liên hệ thietbicodien. Chúng tôi hỗ trợ lựa chọn thiết bị phù hợp với yêu cầu kiểm tra áp suất, độ kín và bảo trì hệ thống đường ống.

Câu hỏi thường gặp (FAQ)

testo 324 basic set 0563 3240 70 dùng để làm gì?

testo 324 basic set được thiết kế để thực hiện các phép kiểm tra áp suất, kiểm tra tải, kiểm tra độ kín, đo lưu lượng rò và đánh giá khả năng sử dụng của đường ống khí; thiết bị cũng hỗ trợ một số phép thử đường ống nước và nước thải theo chương trình phù hợp.

testo 324 có phải là máy dò khí cầm tay để tìm vị trí rò không?

Không theo nghĩa của một máy dò nồng độ khí dạng đầu dò quét. testo 324 chủ yếu là máy đo áp suất và lưu lượng rò dùng để đánh giá toàn bộ đoạn đường ống được kết nối. Nếu cần dò chính xác vị trí khí thoát ra tại mối nối hoặc fitting, cần sử dụng thiết bị dò khí chuyên dụng phù hợp.

Bơm tích hợp của testo 324 tạo được áp suất bao nhiêu?

Bơm áp suất tích hợp có thể tự động tạo áp thử đến 300 mbar. Basic set còn có bơm tay để tạo mức áp cao hơn khi phép thử yêu cầu.

Tại sao testo 324 basic set có feeding unit và gas bladder?

Feeding unit hỗ trợ phép đo khả năng sử dụng bằng cách cấp môi chất thử từ túi khí chứa môi chất của chính hệ thống. Cấu hình này giúp giảm ảnh hưởng của dao động nguồn cấp và tránh đưa không khí không kiểm soát vào đường ống đang mang khí.

Thiết bị có lưu được kết quả đo không?

Có. testo 324 có bộ nhớ lưu giá trị đo và cho phép quản lý dữ liệu theo địa điểm hoặc hồ sơ khách hàng, thuận tiện cho việc lập hồ sơ kiểm tra và bảo trì.

testo 324 có kết nối với máy tính hoặc máy in được không?

Có. Thiết bị hỗ trợ giao tiếp USB và IrDA; Bluetooth phụ thuộc cấu hình tùy chọn. Dữ liệu có thể được truyền tới PC hoặc máy in Testo tương thích.

Có thể dùng testo 324 để đo nhiệt độ không?

Có thể khi kết nối đầu dò nhiệt độ tương thích. Thiết bị có các cổng đầu dò bổ sung và hỗ trợ đo với thermocouple loại K trong cấu hình phù hợp.

Ai nên sử dụng testo 324?

Sản phẩm phù hợp với kỹ thuật viên lắp đặt, nghiệm thu, bảo dưỡng và kiểm tra hệ thống đường ống khí hoặc nước. Với hệ thống khí, người vận hành cần có chuyên môn phù hợp và tuân thủ đầy đủ quy định an toàn tại nơi làm việc.
