Bộ máy đo lưu lượng không khí 1 (Bluetooth) Combo testo 440 (0563 4406)

Giới thiệu Bộ máy đo lưu lượng không khí 1 (Bluetooth) Combo testo 440 (0563 4406)

Bộ máy đo lưu lượng không khí 1 (Bluetooth) Combo testo 440 (0563 4406) là bộ thiết bị chuyên dụng để đo vận tốc không khí, lưu lượng thể tích và nhiệt độ trong hệ thống thông gió, điều hòa không khí. Bộ sản phẩm kết hợp máy đo đa năng testo 440 với đầu dò cánh quạt Bluetooth và đầu dò sợi nhiệt có dây, giúp kỹ thuật viên linh hoạt đo trong ống gió cũng như tại cửa cấp, cửa hồi hoặc miệng gió.

Testo là thương hiệu thiết bị đo lường có nguồn gốc từ vùng Black Forest, Đức, được thành lập từ năm 1957. Hãng phát triển các giải pháp đo cầm tay và cố định phục vụ HVAC/R, chất lượng không khí trong nhà, nhiệt độ, độ ẩm, áp suất, vận tốc gió và nhiều lĩnh vực đo lường công nghiệp khác.

Điểm đáng chú ý của Combo testo 440 là người dùng có sẵn hai nguyên lý đo lưu lượng bổ trợ cho nhau. Đầu dò sợi nhiệt phù hợp khi cần khảo sát dòng khí trong ống thông gió, trong khi đầu dò cánh quạt diện tích lớn thuận tiện cho đo tại các cửa gió. Máy testo 440 tự nhận dạng đầu dò tương thích và cung cấp menu đo lưu lượng được tổ chức theo từng ứng dụng.

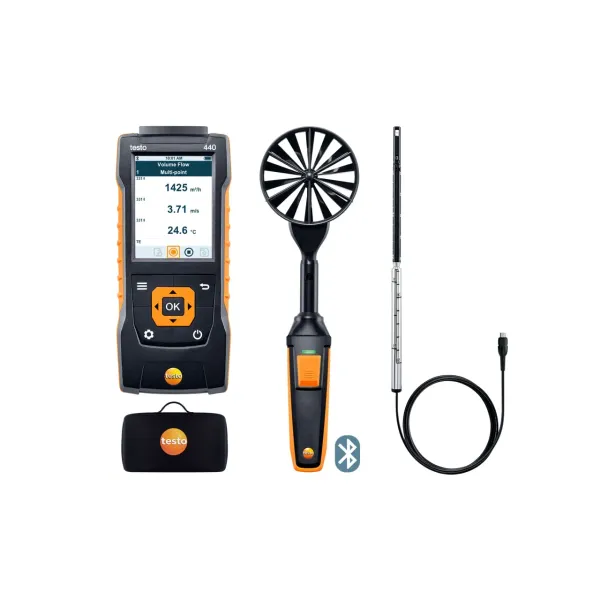

Thành phần tiêu chuẩn của bộ 0563 4406

Thành phần	Mã tham chiếu	Mô tả
Máy đo testo 440	0560 4401	Máy đo vận tốc không khí và các thông số IAQ, kèm pin AA, cáp USB và biên bản kiểm tra
Đầu dò cánh quạt Bluetooth	0635 9431	Đầu dò cánh quạt đường kính 100 mm, tích hợp cảm biến nhiệt độ, tay cầm Bluetooth và giá đỡ cho phễu testovent
Đầu dò sợi nhiệt có dây	0635 1032	Đầu dò hot-wire tích hợp cảm biến nhiệt độ, cáp cố định và thân telescopic
Vali đựng thiết bị	0516 4401	Vali kết hợp dành cho testo 440 và nhiều đầu dò

Ưu điểm và tính năng nổi bật của Combo testo 440

• Đo lưu lượng không khí trong ống gió và tại cửa gió bằng hai loại đầu dò có đặc tính bổ trợ, giúp bộ thiết bị đáp ứng nhiều tình huống kiểm tra HVAC hơn so với một bộ đo chỉ có một đầu dò.
• Đầu dò cánh quạt Bluetooth truyền giá trị đo không dây tới testo 440, giảm vướng cáp khi kiểm tra cửa gió, trần cao hoặc các vị trí khó thao tác.
• Đầu dò sợi nhiệt telescopic thuận tiện đưa sâu vào ống thông gió để khảo sát vận tốc dòng khí tại các vị trí khác nhau trên tiết diện.
• Menu đo lưu lượng thể tích cho phép khai báo hình dạng và kích thước tiết diện, sau đó thiết bị tính lưu lượng từ vận tốc không khí đo được.
• Máy có khả năng tự nhận dạng các đầu dò kỹ thuật số tương thích, giúp giảm thao tác cấu hình khi thay đổi đầu dò.
• Bộ nhớ trong và xuất dữ liệu qua USB hỗ trợ lưu kết quả, quản lý phép đo và xuất dữ liệu dạng CSV để xử lý hoặc lập báo cáo trên máy tính.
• Nền tảng testo 440 có thể mở rộng bằng nhiều đầu dò kỹ thuật số khác cho nhiệt độ, độ ẩm, CO2, CO, độ rọi, độ nhiễu loạn và các ứng dụng chất lượng không khí trong nhà.

Thông số kỹ thuật chính

Hạng mục	Thông số
Dải đo vận tốc của đầu dò cánh quạt	0,3 đến 35 m/s
Độ phân giải vận tốc của đầu dò cánh quạt	0,01 m/s
Độ chính xác đầu dò cánh quạt	±(0,1 m/s + 1,5% giá trị đo) trong khoảng 0,3 đến 20 m/s; ±(0,2 m/s + 1,5% giá trị đo) trong khoảng 20,1 đến 35 m/s
Dải đo nhiệt độ của đầu dò cánh quạt	-20 đến +70 °C
Độ chính xác nhiệt độ của đầu dò cánh quạt	±0,5 °C
Khoảng truyền Bluetooth của đầu dò cánh quạt	Tới 20 m trong điều kiện phù hợp
Dải đo vận tốc của đầu dò sợi nhiệt	0 đến 30 m/s
Độ phân giải vận tốc của đầu dò sợi nhiệt	0,01 m/s
Độ chính xác đầu dò sợi nhiệt	±(0,03 m/s + 4% giá trị đo) trong khoảng 0 đến 20 m/s; ±(0,5 m/s + 5% giá trị đo) trong khoảng 20,01 đến 30 m/s
Dải đo nhiệt độ của đầu dò sợi nhiệt	-20 đến +70 °C
Chiều dài telescopic của đầu dò sợi nhiệt	300 đến 850 mm
Kết nối đầu dò trên testo 440	1 đầu dò kỹ thuật số có dây hoặc NTC qua TUC; 1 đầu dò kỹ thuật số Bluetooth hoặc testo Smart Probe; 1 đầu dò nhiệt độ thermocouple Type K
Nguồn máy testo 440	3 pin AA; có thể vận hành bằng nguồn ngoài qua cổng micro USB
Giao tiếp của testo 440	Bluetooth và USB
Kích thước máy testo 440	154 x 65 x 32 mm; khối lượng 250 g

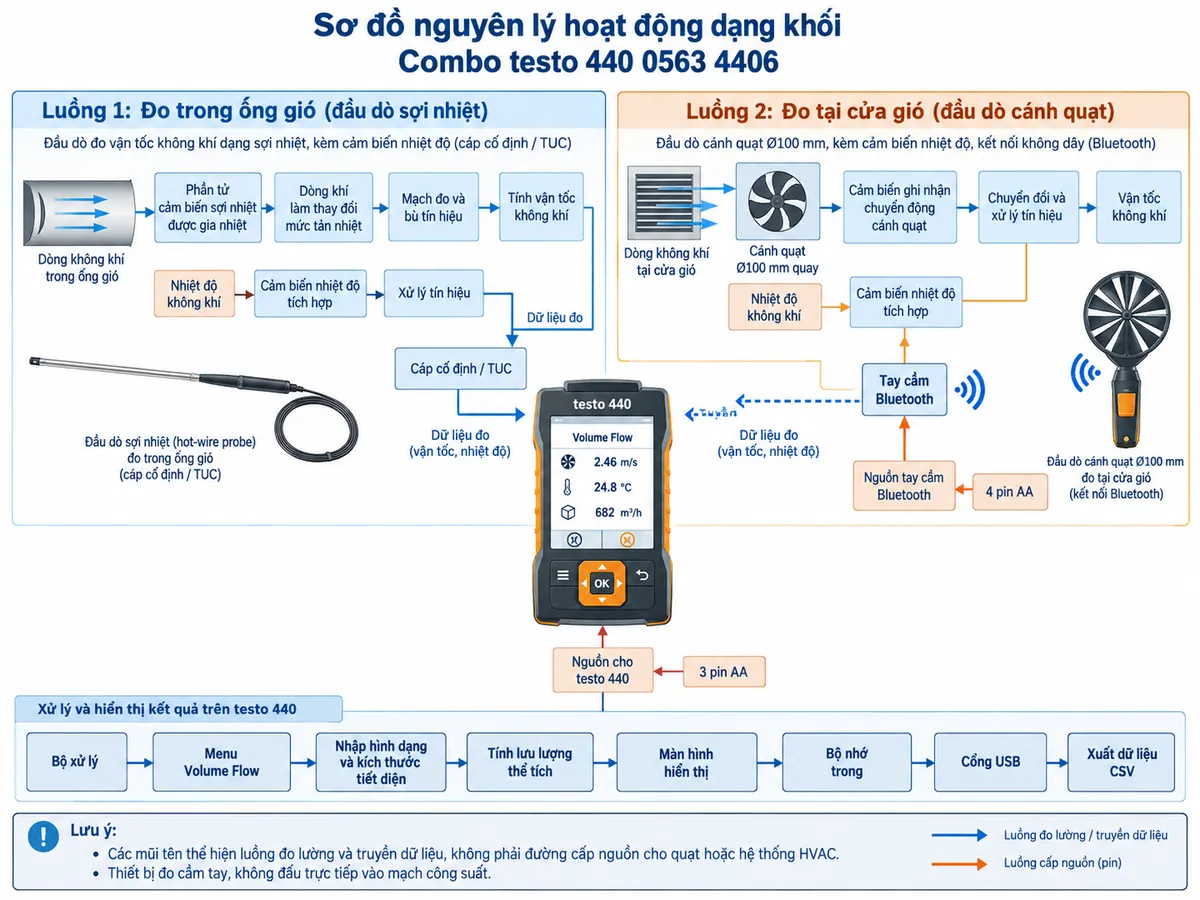

Chức năng, nguyên lý hoạt động và ứng dụng của Combo testo 440

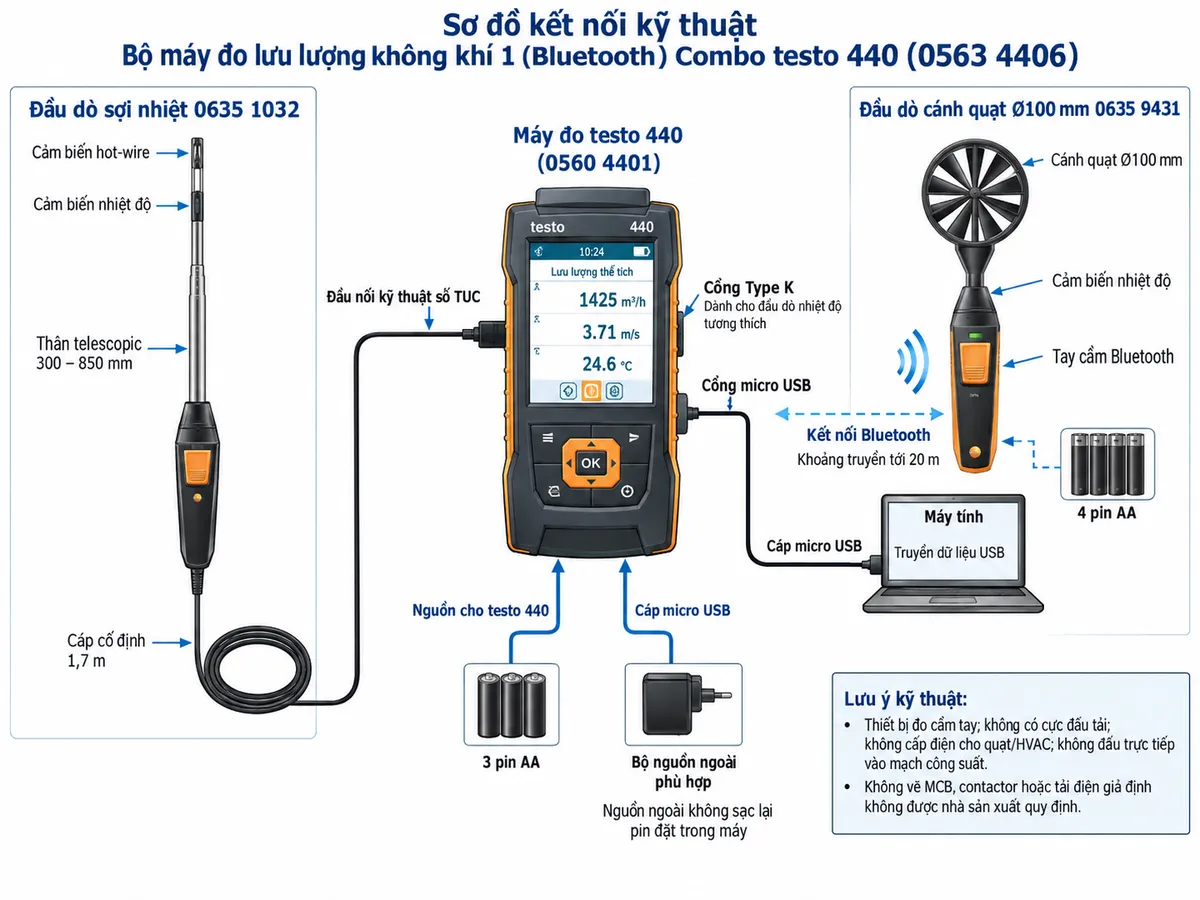

Kết nối thiết bị khi đo

Bộ đo lưu lượng không khí testo 440 là thiết bị đo cầm tay, không phải thiết bị lắp cố định vào tủ điện và không đấu trực tiếp với tải HVAC. Trong cấu hình của bộ 0563 4406, đầu dò sợi nhiệt truyền dữ liệu qua đầu nối kỹ thuật số có dây của máy; đầu dò cánh quạt truyền dữ liệu không dây bằng Bluetooth. Máy testo 440 sử dụng pin AA hoặc có thể được vận hành từ nguồn ngoài phù hợp thông qua cổng micro USB. Cổng Type K riêng có thể sử dụng với đầu dò nhiệt độ tương thích khi ứng dụng yêu cầu.

Nguyên lý đo bằng đầu dò sợi nhiệt

Với đầu dò hot-wire đo vận tốc gió, phần tử cảm biến được gia nhiệt và đặt vào dòng không khí. Dòng khí lấy đi nhiệt lượng khỏi cảm biến; mức thay đổi trao đổi nhiệt được mạch điện tử xử lý để xác định vận tốc không khí. Đầu dò đồng thời thu nhận nhiệt độ và truyền dữ liệu số qua cáp tới testo 440.

Thiết kế dạng telescopic giúp kỹ thuật viên đưa cảm biến vào bên trong ống gió và khảo sát nhiều điểm trên tiết diện. Phương pháp này đặc biệt hữu ích trong công việc kiểm tra, cân chỉnh và đánh giá phân bố dòng khí của hệ thống thông gió.

Nguyên lý đo bằng đầu dò cánh quạt Bluetooth

Đối với đầu dò cánh quạt đo lưu lượng, dòng không khí đi qua đầu dò làm cánh quạt quay. Chuyển động quay được cảm biến ghi nhận và chuyển đổi thành giá trị vận tốc không khí. Cảm biến nhiệt độ tích hợp thu nhận nhiệt độ dòng khí, sau đó tay cầm Bluetooth truyền dữ liệu tới máy testo 440 mà không cần cáp tín hiệu giữa đầu dò và máy.

Đầu dò cánh quạt diện tích lớn phù hợp cho việc khảo sát tại cửa cấp gió, cửa hồi và các miệng thông gió. Khi sử dụng cùng các phụ kiện tương thích được đặt mua riêng, đầu dò còn có thể phục vụ phép đo tại các cửa gió trần hoặc với phễu đo lưu lượng.

Cách testo 440 tính lưu lượng thể tích

Trong menu đo lưu lượng thể tích HVAC, người dùng lựa chọn ứng dụng và khai báo thông tin tiết diện của ống hoặc cửa gió. Máy tiếp nhận vận tốc từ đầu dò, xử lý giá trị đo và tính lưu lượng thể tích tương ứng. Kết quả có thể được hiển thị, lưu trong bộ nhớ và xuất qua USB để phục vụ hồ sơ nghiệm thu hoặc phân tích sau đo.

Khi đầu dò Bluetooth và đầu dò lưu lượng có dây cùng được kết nối, tài liệu vận hành của Testo quy định đầu dò có dây được sử dụng cho phép đo lưu lượng trong menu Volume Flow. Việc lựa chọn cách kết nối phù hợp giúp tránh nhầm lẫn khi thực hiện phép đo tại hiện trường.

Ứng dụng thực tế

• Đo và cân chỉnh lưu lượng trong hệ thống điều hòa không khí và thông gió HVAC.
• Kiểm tra vận tốc dòng khí tại các vị trí bên trong ống gió.
• Đo tại cửa cấp gió, cửa hồi, lưới thông gió và các đầu ra của hệ thống phân phối không khí.
• Hỗ trợ nghiệm thu, bảo trì định kỳ và đánh giá hoạt động của hệ thống thông gió.
• So sánh lưu lượng giữa các nhánh hoặc các cửa gió để hỗ trợ cân bằng hệ thống.
• Ghi và xuất dữ liệu phục vụ báo cáo kỹ thuật, kiểm tra hiện trường và quản lý kết quả đo.

Cam kết và nơi mua Combo testo 440 chính hãng

Khi lựa chọn Combo testo 440 0563 4406 chính hãng, khách hàng nên kiểm tra đúng mã bộ sản phẩm, thành phần đầu dò đi kèm và tài liệu kiểm tra theo cấu hình của nhà sản xuất. Việc chọn đúng bộ giúp kỹ thuật viên có đầy đủ phương án đo trong ống gió và tại cửa gió ngay trong cùng một vali thiết bị.

Để được tư vấn cấu hình, phụ kiện tương thích và đặt mua Bộ máy đo lưu lượng không khí testo 440 Bluetooth chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ thietbicodien hỗ trợ lựa chọn đúng mã hàng theo yêu cầu đo HVAC, tránh nhầm giữa các bộ testo 440 có cấu hình đầu dò khác nhau.

Câu hỏi thường gặp (FAQ)

Combo testo 440 0563 4406 dùng để đo những gì?

Bộ sản phẩm tập trung vào đo vận tốc không khí, lưu lượng thể tích và nhiệt độ trong ống thông gió hoặc tại cửa gió. Các thông số IAQ khác có thể được mở rộng bằng đầu dò tương thích mua riêng.

Bộ 0563 4406 có cả đầu dò sợi nhiệt và đầu dò cánh quạt không?

Có. Cấu hình tiêu chuẩn gồm đầu dò sợi nhiệt có dây 0635 1032 và đầu dò cánh quạt Bluetooth 0635 9431, bên cạnh máy testo 440 và vali đựng thiết bị.

Đầu dò cánh quạt trong bộ có truyền dữ liệu không dây không?

Có. Đầu dò cánh quạt Bluetooth truyền trực tiếp giá trị đo tới testo 440 mà không cần cáp tín hiệu giữa tay cầm đầu dò và máy đo.

Combo testo 440 có tự tính lưu lượng thể tích không?

Có. Người sử dụng nhập hình dạng và kích thước tiết diện phù hợp trong menu Volume Flow; testo 440 sử dụng vận tốc không khí đo được để tính và hiển thị lưu lượng thể tích.

Đầu dò nào phù hợp hơn khi đo bên trong ống gió?

Đầu dò sợi nhiệt telescopic là lựa chọn rất thuận tiện để đưa cảm biến vào trong ống và khảo sát các điểm trên tiết diện. Đầu dò cánh quạt lớn phù hợp hơn cho nhiều phép đo tại cửa gió và đầu ra của hệ thống.

Máy testo 440 có lưu và xuất kết quả đo được không?

Có. Thiết bị có bộ nhớ trong để lưu phép đo và cổng USB để xuất dữ liệu, bao gồm khả năng xuất kết quả theo định dạng CSV để xử lý trên máy tính.

Bộ này có đo độ ẩm ngay với các đầu dò đi kèm không?

Không. Hai đầu dò đi kèm cấu hình 0563 4406 đều tích hợp đo nhiệt độ nhưng không phải đầu dò độ ẩm. Nền tảng testo 440 hỗ trợ các đầu dò nhiệt độ/độ ẩm tương thích nếu người dùng cần mở rộng chức năng.

Combo testo 440 có phải đấu nguồn hoặc đấu tải vào hệ thống HVAC không?

Không. Đây là thiết bị đo cầm tay HVAC. Máy và đầu dò hoạt động bằng nguồn riêng, còn cảm biến chỉ thu nhận các đại lượng của dòng không khí. Thiết bị không cấp nguồn cho quạt, van, động cơ hay tải điện của hệ thống thông gió.
