Bộ máy đo lưu lượng không khí 1 (Bluetooth) Combo testo 440dP (0563 4409)

Bộ máy đo lưu lượng không khí 1 (Bluetooth) Combo testo 440dP (0563 4409)

Bộ máy đo lưu lượng không khí 1 (Bluetooth) Combo testo 440dP (0563 4409) là bộ thiết bị đo chuyên dụng dành cho kiểm tra hệ thống thông gió, điều hòa không khí và HVAC. Bộ kit kết hợp máy đo testo 440 dP có cảm biến chênh áp tích hợp, đầu dò dây nhiệt, đầu dò cánh quạt đường kính 100 mm, tay cầm Bluetooth và kính viễn vọng kéo dài, nhờ đó có thể thực hiện nhiều phép đo tại ống gió, miệng cấp/hồi gió và bộ lọc chỉ với một hệ thống đo.

Giới thiệu và nguồn gốc thương hiệu testo

testo là thương hiệu thiết bị đo lường của Đức, có lịch sử phát triển từ năm 1957 và hiện đặt trụ sở tại Titisee-Neustadt, Đức. Hãng tập trung vào các giải pháp đo cầm tay và cố định phục vụ HVAC/R, chất lượng không khí trong nhà, nhiệt độ, độ ẩm, áp suất, khí thải và nhiều lĩnh vực kỹ thuật khác.

Combo testo 440dP mã 0563 4409 được thiết kế cho kỹ thuật viên HVAC cần kiểm tra đồng thời vận tốc không khí, lưu lượng thể tích, nhiệt độ, độ ẩm và chênh áp. Điểm khác biệt quan trọng của phiên bản 440 dP là cảm biến chênh áp được tích hợp trực tiếp trong máy, hỗ trợ đo trên bộ lọc, đo với ống Pitot và các ứng dụng sử dụng hệ số K.

Ưu điểm và tính năng nổi bật của Combo testo 440dP

• Đo lưu lượng không khí trong ống gió bằng đầu dò dây nhiệt Ø9 mm, phù hợp cho khảo sát dòng khí và các điểm đo bên trong đường ống.
• Đầu dò cánh quạt Ø100 mm Bluetooth thuận tiện khi kiểm tra vận tốc và lưu lượng tại cửa cấp gió, cửa hồi gió, lưới thông gió và các miệng gió.
• Cảm biến chênh áp tích hợp trên testo 440 dP cho phép đo áp suất chênh lệch trên bộ lọc hoặc kết hợp với ống Pitot trong các phép đo HVAC phù hợp.
• Đầu dò dây nhiệt tích hợp khả năng đo nhiệt độ và độ ẩm không khí, giúp thu thập nhiều thông số môi trường trong cùng quy trình khảo sát.
• Tay cầm Bluetooth dùng chung giúp thay đổi đầu đo theo từng nhiệm vụ, giảm số lượng dây kết nối và tối ưu không gian mang thiết bị.
• Kính viễn vọng kéo dài tới 1 m và đầu góc 90° hỗ trợ tiếp cận các vị trí đo trong ống gió hoặc khu vực khó thao tác.
• Menu đo được tổ chức theo ứng dụng, hỗ trợ tính lưu lượng thể tích, tính trung bình theo nhiều điểm hoặc theo thời gian và ghi dữ liệu đo.
• Bộ nhớ trong tới 7.500 giao thức đo giúp lưu kết quả phục vụ nghiệm thu, bảo trì và lập hồ sơ hệ thống.
• Cổng USB hỗ trợ xuất dữ liệu/báo cáo đo sang máy tính để tiếp tục xử lý và lưu trữ.
• Có thể mở rộng testo 440 dP với nhiều đầu dò kỹ thuật số khác của hệ sinh thái testo khi phát sinh thêm nhu cầu đo IAQ hoặc HVAC.

Thông số kỹ thuật chính

Hạng mục	Thông số
Thiết bị đo chính	testo 440 dP, mã 0560 4402, tích hợp cảm biến chênh áp
Dải đo chênh áp tích hợp	-150 đến +150 hPa
Độ phân giải chênh áp	0,01 hPa
Độ chính xác chênh áp	±0,05 hPa tại 0 đến 1,00 hPa; ±0,2 hPa + 1,5% giá trị đo trong dải tiếp theo theo tài liệu hãng
Đầu dò dây nhiệt trong bộ kit	Đầu dò Ø9 mm, mã 0635 1570, tích hợp cảm biến nhiệt độ và độ ẩm
Dải đo vận tốc của đầu dò dây nhiệt	0 đến 50 m/s
Dải đo nhiệt độ của đầu dò dây nhiệt	-20 đến +70 °C
Dải đo độ ẩm của đầu dò dây nhiệt	5 đến 95 %RH
Đầu dò cánh quạt trong bộ kit	Đầu dò Ø100 mm có Bluetooth và cảm biến nhiệt độ, mã 0635 9431
Dải đo vận tốc của đầu dò cánh quạt Ø100 mm	0,3 đến 35 m/s
Dải đo nhiệt độ của đầu dò cánh quạt	-20 đến +70 °C
Kính viễn vọng	Kéo dài tới 1.000 mm, kèm đầu góc 90°
Bộ nhớ máy đo	Tới 7.500 giao thức đo
Nguồn máy testo 440 dP	3 pin AA
Kích thước / khối lượng máy testo 440 dP	154 x 65 x 32 mm / 250 g

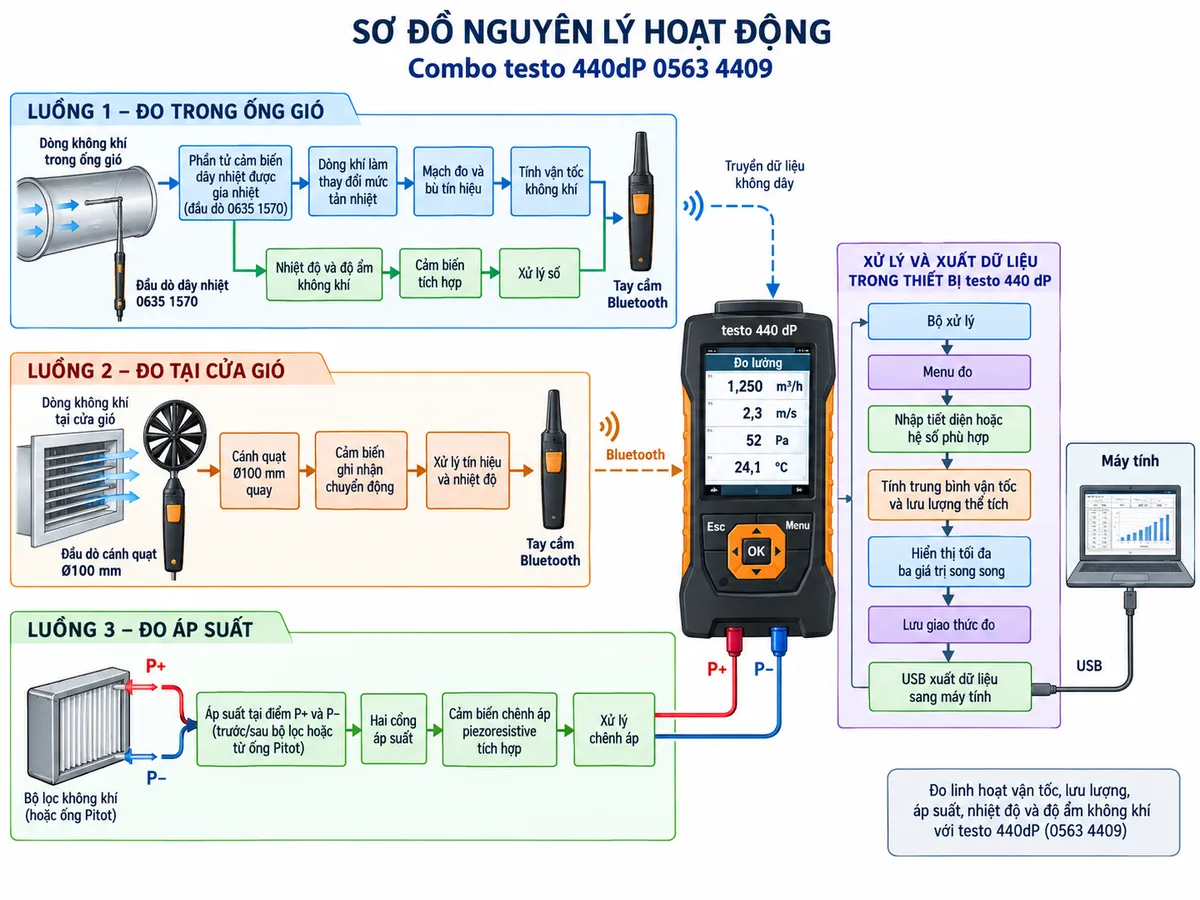

Chức năng, nguyên lý hoạt động và ứng dụng của Combo testo 440dP

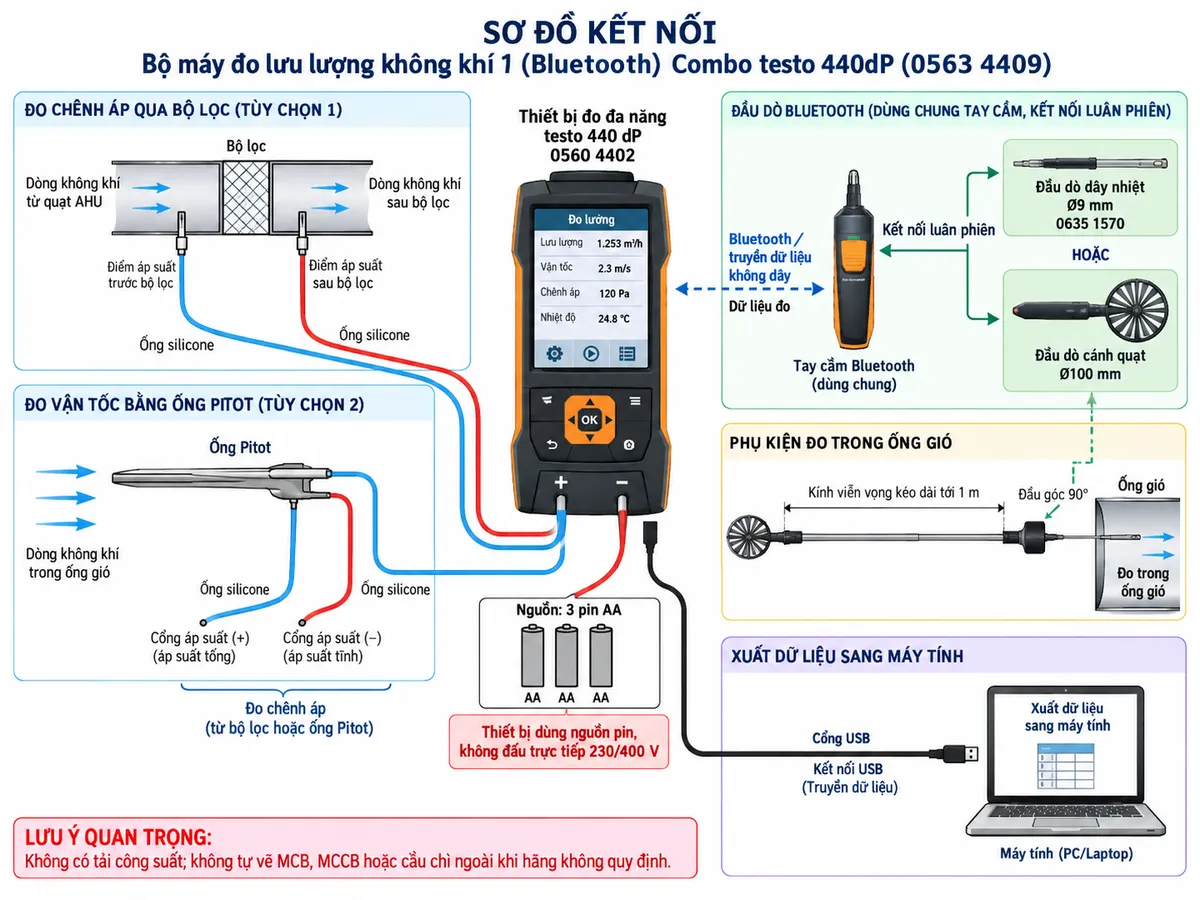

Kết nối thiết bị và các đầu dò

Combo testo 440dP Bluetooth là hệ thống đo cầm tay sử dụng pin, không phải thiết bị đóng cắt hoặc tải điện công suất nên không đấu trực tiếp vào nguồn lưới 230/400 V. Máy testo 440 dP sử dụng nguồn pin nội bộ, trong khi tay cầm Bluetooth và đầu dò truyền dữ liệu đo không dây tới máy. Đối với phép đo chênh áp, hai cổng áp suất trên máy được nối bằng ống mềm tới hai điểm áp suất cần so sánh, chẳng hạn trước và sau bộ lọc hoặc tới ống Pitot phù hợp.

Đo vận tốc và lưu lượng trong ống gió bằng đầu dò dây nhiệt

Trong phép đo bằng đầu dò dây nhiệt Ø9 mm, phần tử cảm biến được gia nhiệt và đặt trong dòng không khí. Khi tốc độ dòng khí thay đổi, mức tản nhiệt khỏi phần tử cảm biến cũng thay đổi. Mạch điện tử của đầu dò ghi nhận sự thay đổi này, xử lý thành giá trị vận tốc không khí và truyền kết quả tới testo 440 dP.

Đầu dò này đồng thời có cảm biến nhiệt độ và độ ẩm. Khi kỹ thuật viên nhập hình dạng hoặc kích thước tiết diện ống theo menu đo phù hợp, máy có thể sử dụng giá trị vận tốc đo được để xác định lưu lượng thể tích. Chức năng tính trung bình theo nhiều điểm hoặc theo thời gian đặc biệt hữu ích khi khảo sát phân bố vận tốc trong tiết diện ống.

Đo tại cửa gió bằng đầu dò cánh quạt Ø100 mm

Tại cửa cấp gió, cửa hồi gió hoặc lưới thông gió, dòng không khí làm quay cánh quạt của đầu dò Ø100 mm. Chuyển động của cánh quạt được cảm biến ghi nhận và chuyển thành giá trị vận tốc. Dữ liệu được xử lý trong đầu dò và truyền qua Bluetooth đến testo 440 dP để hiển thị, tính toán và lưu kết quả.

Đường kính cảm biến 100 mm giúp đầu dò phù hợp với các phép đo tại miệng gió. Trong những ứng dụng phù hợp, đầu dò có thể được sử dụng cùng các phụ kiện đo lưu lượng của testo để tối ưu việc khảo sát tại các dạng cửa gió khác nhau.

Đo chênh áp trên bộ lọc và với ống Pitot

Phiên bản testo 440 dP có cảm biến chênh áp piezoresistive tích hợp. Khi hai cổng áp suất được nối tới hai điểm của hệ thống, cảm biến xác định sự chênh lệch áp suất giữa hai vị trí. Cách đo này hữu ích để kiểm tra tổn thất áp suất qua bộ lọc, đánh giá tình trạng hệ thống hoặc thực hiện phép đo dòng khí với ống Pitot.

Khi sử dụng ống Pitot đúng cách, chênh lệch giữa áp suất toàn phần và áp suất tĩnh liên quan đến áp suất động của dòng khí. testo 440 dP xử lý giá trị đo cùng các thông số cần thiết để hỗ trợ xác định vận tốc và lưu lượng theo menu ứng dụng tương ứng.

Ứng dụng thực tế

• Đo vận tốc và lưu lượng gió HVAC trong đường ống thông gió và điều hòa không khí.
• Kiểm tra lưu lượng tại cửa cấp gió, cửa hồi gió, lưới thông gió và các miệng gió.
• Cân chỉnh lưu lượng giữa các nhánh của hệ thống thông gió.
• Đo chênh áp trước và sau bộ lọc để hỗ trợ đánh giá mức độ cản trở dòng khí.
• Đo vận tốc bằng ống Pitot trong những ứng dụng phù hợp với cấu hình hệ thống.
• Kiểm tra nhiệt độ và độ ẩm của không khí trong quá trình vận hành, cân chỉnh hoặc bảo trì hệ thống HVAC.
• Ghi dữ liệu phục vụ nghiệm thu, bảo trì định kỳ và lập báo cáo kỹ thuật.

Cam kết và nơi mua Combo testo 440dP 0563 4409

Khi lựa chọn Combo testo 440dP 0563 4409 chính hãng, người dùng nên đối chiếu đúng mã hàng, cấu hình bộ kit và các đầu dò đi kèm để tránh nhầm với testo 440 Air Flow ComboKit 1 không có cảm biến chênh áp tích hợp hoặc các ComboKit sử dụng loại đầu dò khác.

Khách hàng có nhu cầu trang bị bộ đo lưu lượng, vận tốc, nhiệt độ, độ ẩm và chênh áp cho công việc HVAC có thể liên hệ mua hàng chính hãng tại thietbicodien để được tư vấn lựa chọn đúng Combo testo 440dP, phụ kiện đo và cấu hình phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Combo testo 440dP 0563 4409 dùng để đo những đại lượng nào?

Bộ kit hỗ trợ các phép đo chính gồm vận tốc không khí, lưu lượng thể tích, nhiệt độ, độ ẩm và chênh áp. Từng đại lượng được đo bằng đầu dò hoặc cảm biến tương ứng trong bộ thiết bị.

Combo testo 440dP 0563 4409 có gì khác testo 440 thông thường?

Điểm khác biệt chính là testo 440 dP có cảm biến chênh áp tích hợp. Nhờ đó máy có thể thực hiện thêm các phép đo chênh áp trên bộ lọc, đo với ống Pitot và các ứng dụng áp suất phù hợp mà phiên bản testo 440 tiêu chuẩn không có cảm biến chênh áp bên trong.

Bộ 0563 4409 có đo lưu lượng trong ống gió được không?

Có. Đầu dò dây nhiệt Ø9 mm thích hợp cho đo vận tốc bên trong ống gió. testo 440 dP có menu đo hỗ trợ tính lưu lượng từ vận tốc và thông tin tiết diện ống, đồng thời hỗ trợ tính trung bình theo nhiều điểm hoặc theo thời gian.

Đầu dò cánh quạt Ø100 mm dùng trong trường hợp nào?

Đầu dò cánh quạt Ø100 mm phù hợp cho đo vận tốc gió tại cửa cấp và cửa hồi, lưới thông gió và các khu vực có tiết diện đo tương đối lớn. Dữ liệu được truyền không dây tới máy qua Bluetooth.

Đầu dò dây nhiệt của bộ kit có đo được độ ẩm không?

Có. Đầu dò dây nhiệt 0635 1570 trong cấu hình ComboKit tích hợp cả cảm biến nhiệt độ và độ ẩm, ngoài chức năng đo vận tốc không khí.

testo 440dP có thể đo chênh áp qua bộ lọc không?

Có. Hai cổng áp suất của máy được nối tới điểm áp suất trước và sau bộ lọc bằng ống phù hợp. Cảm biến chênh áp tích hợp sẽ xác định chênh lệch áp suất giữa hai phía, hỗ trợ kỹ thuật viên kiểm tra tình trạng làm việc của bộ lọc và hệ thống.

Các đầu dò trong Combo testo 440dP có phải đấu dây nguồn vào máy không?

Không theo kiểu đấu nguồn công nghiệp. Hệ thống sử dụng nguồn pin và đầu dò gắn với tay cầm Bluetooth truyền dữ liệu không dây tới testo 440 dP. Đây là thiết bị đo cầm tay, không phải tải điện 230/400 V và không cần đấu nối nguồn lưới như thiết bị điều khiển trong tủ điện.

Có thể lưu và xuất kết quả đo từ testo 440dP không?

Có. Máy có bộ nhớ trong cho tới 7.500 giao thức đo và giao tiếp USB để chuyển dữ liệu đo sang máy tính, thuận tiện cho lưu hồ sơ, phân tích và lập báo cáo kỹ thuật.
