Bộ máy đo lưu lượng không khí 2 (Bluetooth) Combo testo 440 (0563 4407)

1. Giới thiệu Bộ máy đo lưu lượng không khí 2 (Bluetooth) Combo testo 440 (0563 4407)

Bộ máy đo lưu lượng không khí 2 (Bluetooth) Combo testo 440 (0563 4407) là bộ thiết bị chuyên dụng để kiểm tra vận tốc không khí và lưu lượng thể tích trong hệ thống HVAC, đặc biệt phù hợp cho phép đo trong ống thông gió và tại các cửa gió. Bộ kit kết hợp máy đo đa năng testo 440 với đầu dò cánh quạt Ø16 mm dạng có dây và đầu dò cánh quạt Ø100 mm Bluetooth tích hợp cảm biến nhiệt độ, giúp kỹ thuật viên linh hoạt xử lý nhiều vị trí đo bằng cùng một hệ thống.

testo là thương hiệu thiết bị đo có nguồn gốc từ Đức, được thành lập năm 1957 tại vùng Black Forest, miền Nam nước Đức. Testo phát triển các giải pháp đo lường cầm tay và cố định phục vụ HVAC, chất lượng không khí trong nhà, nhiệt độ, độ ẩm, áp suất và nhiều lĩnh vực kỹ thuật khác. Combo testo 440 được thiết kế theo hướng mô-đun, cho phép sử dụng nhiều loại đầu dò kỹ thuật số khác nhau trên cùng một máy đo.

Với cấu hình mã đặt hàng 0563 4407, bộ sản phẩm tập trung vào hai nhiệm vụ phổ biến của kỹ thuật HVAC: đo dòng khí trong đường ống bằng đầu dò cánh quạt nhỏ Ø16 mm và đo tại cửa gió bằng đầu dò cánh quạt lớn Ø100 mm kết nối Bluetooth.

2. Ưu điểm và tính năng nổi bật của Combo testo 440 0563 4407

• Đo vận tốc gió và lưu lượng không khí trong cả ống thông gió và tại cửa cấp/hồi gió nhờ hai đầu dò cánh quạt có kích thước khác nhau.
• Đầu dò cánh quạt Ø16 mm có thân nhỏ, tích hợp ống telescopic kéo dài tới 0,85 m, thuận tiện đưa sâu vào tiết diện ống gió để khảo sát dòng khí.
• Đầu dò cánh quạt Ø100 mm Bluetooth phù hợp đo tại cửa gió, lưới thông gió và các miệng phân phối không khí; đầu dò đồng thời tích hợp cảm biến nhiệt độ.
• Truyền dữ liệu không dây từ đầu dò Ø100 mm tới testo 440 qua Bluetooth, giảm vướng dây khi đo tại các vị trí khó tiếp cận.
• Máy tự động nhận dạng đầu dò tương thích và cung cấp menu đo có cấu trúc rõ ràng, hỗ trợ thao tác nhanh trong công việc cân chỉnh hệ thống thông gió.
• Tính lưu lượng thể tích trực tiếp sau khi người dùng khai báo kích thước và hình dạng tiết diện đường ống trong menu đo.
• Hỗ trợ tính giá trị trung bình theo nhiều điểm hoặc theo thời gian, hữu ích khi dòng khí phân bố không đồng đều trong tiết diện.
• Bộ nhớ trong của testo 440 có thể lưu tới 7.500 giao thức đo và hỗ trợ xuất dữ liệu qua USB ở định dạng CSV để tiếp tục xử lý trên máy tính.
• Có thể mở rộng testo 440 với nhiều đầu dò kỹ thuật số Bluetooth, đầu dò có dây và đầu dò nhiệt độ tương thích cho các nhiệm vụ HVAC và IAQ khác.

Thông số và cấu hình kỹ thuật chính

Hạng mục	Thông tin
Mã đặt hàng bộ kit	0563 4407
Thiết bị chính	Máy đo vận tốc không khí và IAQ testo 440, mã 0560 4401
Đầu dò cánh quạt lớn	Ø100 mm, Bluetooth, tích hợp cảm biến nhiệt độ, mã 0635 9431
Dải đo vận tốc của đầu dò Ø100 mm	0,3 đến 35 m/s
Dải đo nhiệt độ của đầu dò Ø100 mm	-20 đến +70 °C
Độ phân giải vận tốc đầu dò Ø100 mm	0,01 m/s
Khoảng truyền Bluetooth của đầu dò Ø100 mm	Tới 20 m trong điều kiện phù hợp
Đầu dò cánh quạt nhỏ	Ø16 mm, kết nối bằng cáp cố định, mã 0635 9532
Dải đo vận tốc của đầu dò Ø16 mm	0,6 đến 50 m/s
Ống telescopic đầu dò Ø16 mm	Có thể kéo dài tới 0,85 m
Chiều dài cáp đầu dò Ø16 mm	1,7 m
Lưu trữ dữ liệu của testo 440	Tối đa 7.500 giao thức đo
Xuất dữ liệu	Giao tiếp USB, xuất dữ liệu dạng CSV
Khả năng kết nối đồng thời	Một đầu dò Bluetooth, một đầu dò kỹ thuật số có dây hoặc NTC qua TUC và một đầu dò nhiệt độ Type K tương thích
Phụ kiện chính trong bộ	Máy testo 440, đầu dò Ø100 mm Bluetooth, đầu dò Ø16 mm có telescopic, cáp USB, pin theo cấu hình của từng thiết bị, tài liệu kiểm tra/hiệu chuẩn và vali đựng

3. Chức năng, nguyên lý hoạt động và ứng dụng của Combo testo 440

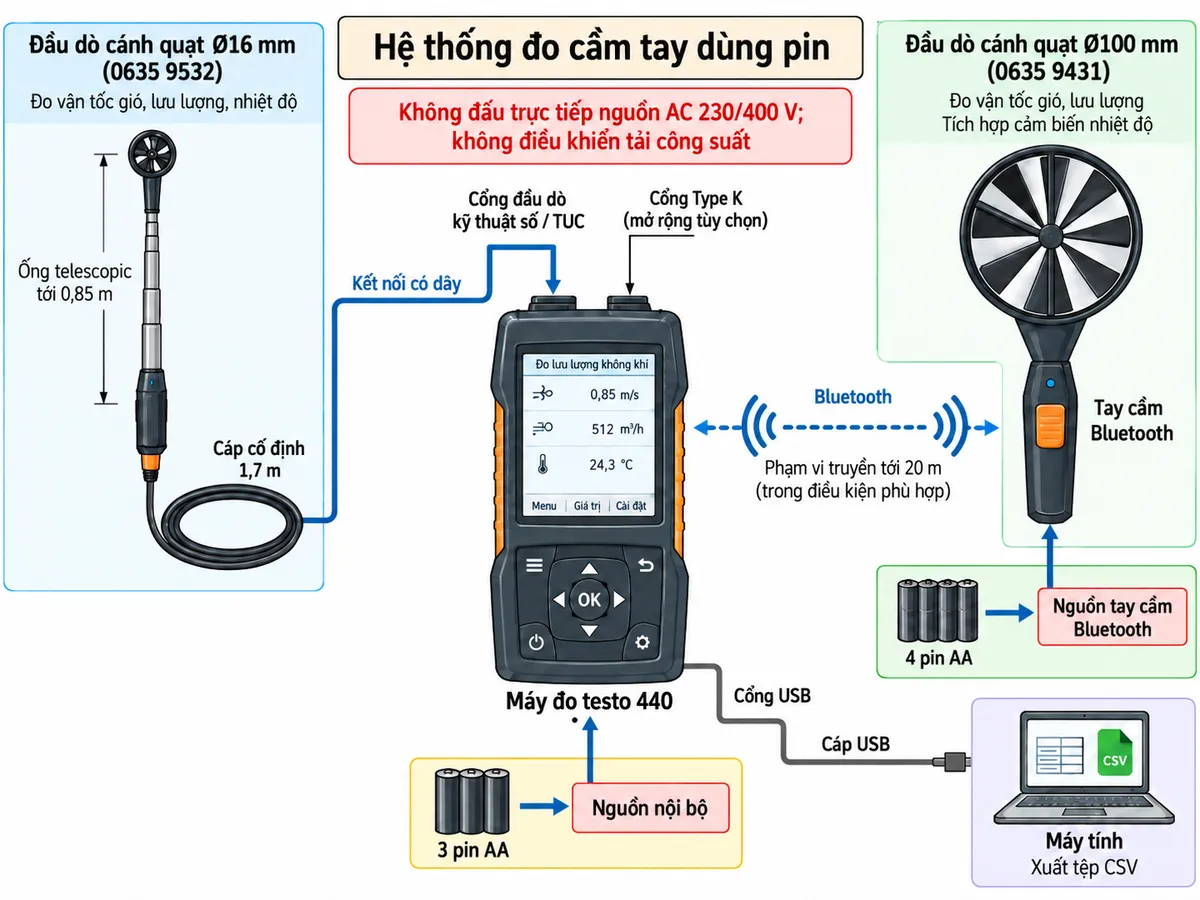

Kết nối các thành phần trong bộ đo

Combo 0563 4407 là thiết bị đo cầm tay sử dụng pin, không phải thiết bị lắp cố định vào tủ điện. Vì vậy hệ thống không có đầu ra điều khiển tải công suất và không yêu cầu đấu nguồn lưới 230/400 V vào máy. Đầu dò Ø16 mm truyền dữ liệu về testo 440 qua cáp cố định, trong khi đầu dò Ø100 mm sử dụng tay cầm Bluetooth để truyền dữ liệu không dây.

Máy testo 440 sử dụng nguồn pin riêng và có cổng USB phục vụ đọc, xuất dữ liệu. Tay cầm Bluetooth của đầu dò Ø100 mm cũng sử dụng pin riêng. Cách bố trí này giúp các đường đo được cách biệt với hệ thống điện công suất của quạt, AHU hoặc tủ điều khiển HVAC đang được kiểm tra.

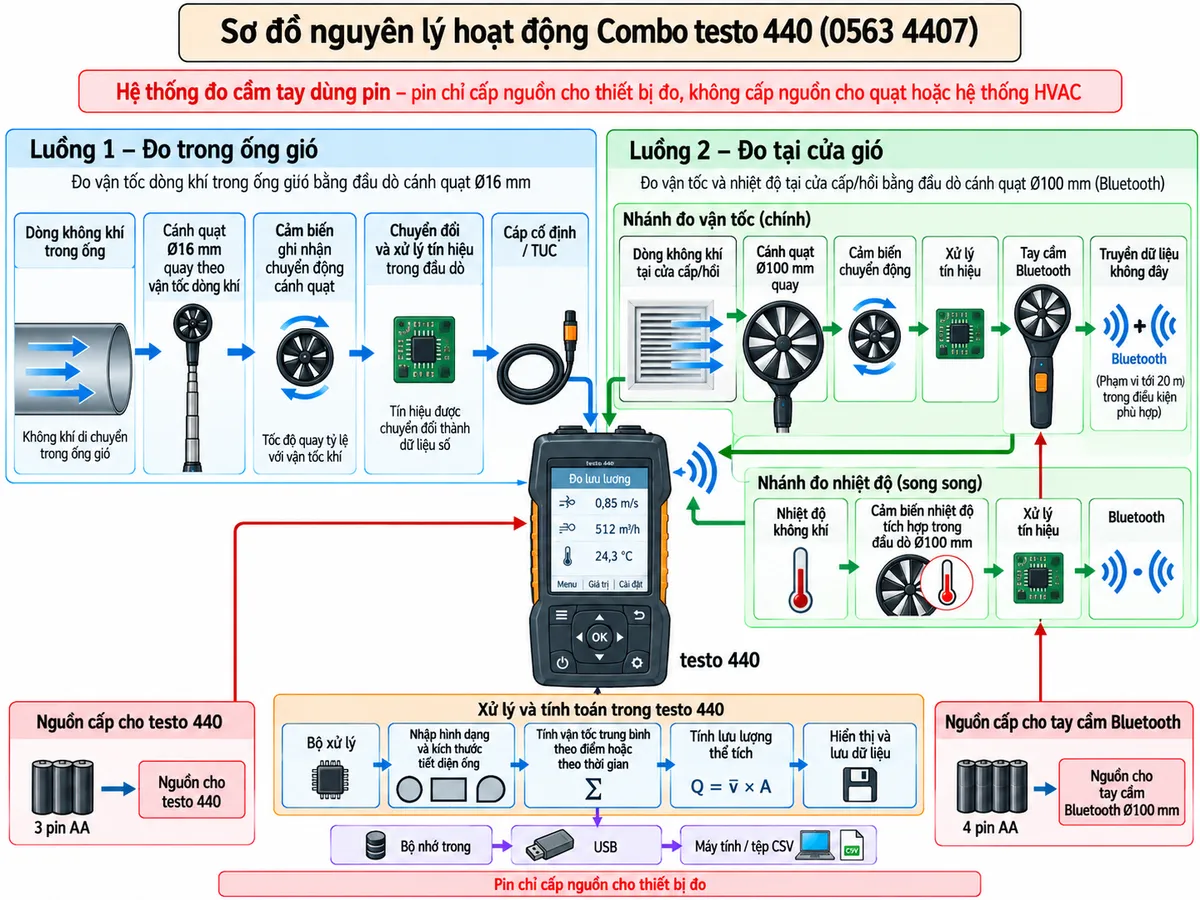

Nguyên lý đo trong ống thông gió bằng đầu dò Ø16 mm

Đối với phép đo trong ống gió, đầu dò cánh quạt Ø16 mm được đưa vào dòng không khí bằng ống telescopic. Luồng khí tác động lên cánh quạt và làm cánh quay; chuyển động quay được cảm nhận và chuyển đổi thành tín hiệu vận tốc không khí. Tín hiệu số được truyền qua cáp cố định tới testo 440 để xử lý và hiển thị.

Khi cần xác định lưu lượng thể tích, người vận hành nhập hình dạng và kích thước tiết diện đường ống vào menu lưu lượng. testo 440 kết hợp dữ liệu vận tốc với tiết diện đã khai báo để tính lưu lượng. Chức năng lấy trung bình theo nhiều điểm đặc biệt hữu ích khi khảo sát nhiều vị trí trên mặt cắt ống nhằm đánh giá dòng khí đại diện hơn.

Nguyên lý đo tại cửa gió bằng đầu dò Ø100 mm Bluetooth

Tại cửa cấp gió, cửa hồi, lưới thông gió hoặc các vị trí phân phối khí, đầu dò cánh quạt Ø100 mm thu nhận chuyển động của dòng khí trên diện tích cảm biến lớn hơn. Dòng khí làm cánh quạt quay, tín hiệu được xử lý trong đầu dò rồi truyền không dây tới testo 440 qua Bluetooth.

Đầu dò Ø100 mm còn tích hợp cảm biến nhiệt độ, vì vậy testo 440 có thể nhận đồng thời dữ liệu vận tốc không khí và nhiệt độ từ đầu dò này. Với các ứng dụng phù hợp, đầu dò có thể kết hợp cùng phụ kiện phễu đo lưu lượng hoặc các phụ kiện chuyên dụng tương thích; các phụ kiện này cần kiểm tra theo cấu hình đặt hàng thực tế.

Ứng dụng thực tế

• Đo và cân chỉnh lưu lượng gió hệ thống HVAC trong tòa nhà, nhà máy, trung tâm thương mại và khu kỹ thuật.
• Kiểm tra vận tốc dòng khí tại các vị trí khác nhau trong ống cấp gió và ống hồi gió.
• Đo lưu lượng tại cửa gió, lưới thông gió và miệng phân phối không khí.
• Kiểm tra hiệu quả vận hành của AHU, FCU và hệ thống cấp/hút không khí thông qua các thông số dòng khí tại đường ống và cửa gió.
• Phục vụ công tác commissioning, cân bằng hệ thống thông gió, bảo trì định kỳ và kiểm tra sau khi điều chỉnh hệ thống.
• Lưu kết quả đo tại hiện trường và chuyển dữ liệu sang máy tính để tổng hợp, phân tích hoặc lập hồ sơ kỹ thuật.

4. Cam kết và nơi mua Combo testo 440 0563 4407 chính hãng

Khi lựa chọn Combo testo 440 0563 4407 chính hãng, người dùng có được một bộ giải pháp đo lưu lượng linh hoạt cho cả đường ống và cửa gió, đồng thời tận dụng hệ sinh thái đầu dò kỹ thuật số của Testo để mở rộng ứng dụng khi cần.

Để được tư vấn đúng cấu hình, kiểm tra phụ kiện đi kèm và đặt mua Bộ máy đo lưu lượng không khí 2 Bluetooth Combo testo 440 mã 0563 4407 chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ lựa chọn thiết bị và phụ kiện phù hợp với yêu cầu đo kiểm HVAC thực tế.

Câu hỏi thường gặp (FAQ)

Combo testo 440 0563 4407 dùng để đo những gì?

Bộ kit chủ yếu dùng để đo vận tốc không khí và lưu lượng thể tích trong ống thông gió hoặc tại cửa gió. Đầu dò Ø100 mm trong bộ còn tích hợp cảm biến để đo nhiệt độ không khí.

Combo 0563 4407 có những đầu dò nào?

Bộ tiêu chuẩn gồm đầu dò cánh quạt Ø100 mm có Bluetooth và cảm biến nhiệt độ, cùng đầu dò cánh quạt Ø16 mm dạng có dây với ống telescopic tích hợp. Hai loại đầu dò phục vụ hai nhóm vị trí đo khác nhau.

Đầu dò Ø16 mm phù hợp với ứng dụng nào?

Đầu dò Ø16 mm phù hợp để đưa vào bên trong đường ống thông gió. Đường kính nhỏ và ống telescopic kéo dài tới 0,85 m hỗ trợ khảo sát vận tốc tại nhiều vị trí trên mặt cắt ống.

Đầu dò Ø100 mm kết nối với testo 440 như thế nào?

Đầu dò Ø100 mm sử dụng tay cầm Bluetooth để truyền dữ liệu không dây về máy testo 440. Khoảng truyền được nhà sản xuất công bố tới 20 m trong điều kiện phù hợp.

Testo 440 tính lưu lượng thể tích như thế nào?

Máy nhận giá trị vận tốc từ đầu dò, sau đó sử dụng kích thước và hình dạng tiết diện do người vận hành nhập trong menu đo để tính lưu lượng thể tích. Máy cũng hỗ trợ lấy trung bình nhiều điểm hoặc trung bình theo thời gian.

Combo testo 440 có xuất dữ liệu sang máy tính được không?

Có. testo 440 có bộ nhớ trong và giao tiếp USB. Các giao thức đo đã lưu có thể được đọc và xuất dưới dạng tệp CSV để tiếp tục xử lý trên máy tính.

Bộ 0563 4407 có kèm phễu đo lưu lượng không?

Cấu hình tiêu chuẩn của bộ có giá đỡ tương thích cho phễu đo testovent ở đầu dò Ø100 mm, nhưng bộ phễu đo không nằm trong danh sách cung cấp tiêu chuẩn của mã 0563 4407 và cần đặt riêng khi ứng dụng yêu cầu.

Combo testo 440 0563 4407 khác gì Combo testo 440 0563 4406?

Điểm khác biệt quan trọng nằm ở đầu dò dùng cho đo trong ống gió. Mã 0563 4407 sử dụng đầu dò cánh quạt Ø16 mm, trong khi Combo 0563 4406 sử dụng đầu dò dạng sợi nhiệt. Cả hai cấu hình đều kết hợp với đầu dò cánh quạt Ø100 mm Bluetooth để hỗ trợ đo tại cửa gió.
