Bộ máy đo lưu lượng không khí với đầu dò cánh quạt 16 mm Kit testo 400 (0563 0400 72)

1. Giới thiệu Bộ máy đo lưu lượng không khí với đầu dò cánh quạt 16 mm Kit testo 400 (0563 0400 72)

Bộ máy đo lưu lượng không khí với đầu dò cánh quạt 16 mm Kit testo 400 (0563 0400 72) là bộ thiết bị đo chuyên nghiệp dành cho kỹ thuật viên HVAC, chuyên gia chất lượng không khí trong nhà và các đơn vị kiểm tra, cân chỉnh hệ thống thông gió. Bộ sản phẩm tập trung vào các phép đo vận tốc và lưu lượng không khí trong ống gió, tại miệng gió và trên bộ lọc, đồng thời hỗ trợ đo nhiệt độ, độ ẩm, áp suất chênh lệch và áp suất tuyệt đối.

Testo là thương hiệu công nghệ đo lường có nguồn gốc từ Đức, được thành lập năm 1957 tại vùng Black Forest. Hãng phát triển các giải pháp đo cầm tay và cố định cho HVAC, môi trường, công nghiệp, thực phẩm và nhiều lĩnh vực kỹ thuật khác. Kit testo 400 được xây dựng trên nền tảng máy đo đa năng testo 400, kết hợp hệ thống đầu dò số có thể thay đổi linh hoạt và khả năng quản lý dữ liệu đo tại hiện trường.

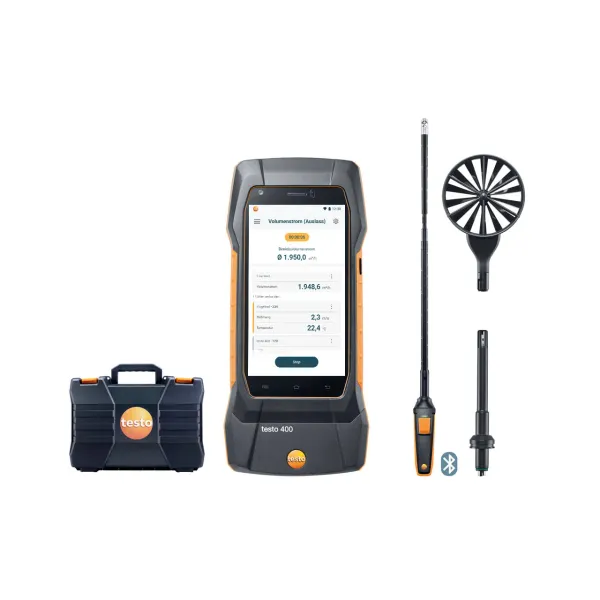

Bộ mã hàng 0563 0400 72 bao gồm máy testo 400, đầu dò cánh quạt đường kính 16 mm có Bluetooth và cảm biến nhiệt độ, kính thiên văn kéo dài, đầu dò cánh quạt 100 mm có cảm biến nhiệt độ, đầu dò độ ẩm/nhiệt độ độ chính xác cao, góc nối 90 độ cho đầu dò 100 mm, các phụ kiện kết nối và vali vận chuyển phục vụ công việc đo lưu lượng không khí.

2. Ưu điểm và tính năng nổi bật của Kit testo 400

• Đo vận tốc và lưu lượng không khí trong ống gió bằng đầu dò cánh quạt 16 mm, phù hợp với các vị trí cần đưa đầu dò sâu vào trong ống hoặc thực hiện phép đo lưới nhiều điểm.
• Hỗ trợ xác định lưu lượng trong ống gió bằng phương pháp đo lưới theo EN ISO 12599 và ASHRAE 111.
• Đầu dò cánh quạt 16 mm có dải đo vận tốc rộng, phù hợp với nhiều hệ thống thông gió và điều hòa không khí có tốc độ dòng khí khác nhau.
• Đầu dò 16 mm tích hợp cảm biến nhiệt độ và sử dụng tay cầm Bluetooth, giúp truyền dữ liệu đo không dây tới testo 400.
• Kính thiên văn của đầu dò 16 mm có thể kéo dài tới 1 m, thuận tiện khi đo sâu trong ống gió hoặc tại các vị trí khó tiếp cận.
• Đi kèm đầu dò cánh quạt 100 mm để đo tại cửa gió, đầu ra HVAC và các khu vực có tiết diện dòng khí lớn hơn.
• Đầu dò độ ẩm/nhiệt độ độ chính xác cao cho phép mở rộng bộ thiết bị sang các phép đo chất lượng không khí và điều kiện môi trường.
• Cảm biến chênh áp tích hợp trong testo 400 hỗ trợ kiểm tra chênh áp trên bộ lọc và thực hiện các phép đo liên quan tới áp suất của hệ thống HVAC.
• Có thể đo song song các đại lượng lưu lượng, chênh áp, độ ẩm và nhiệt độ khi cấu hình đầu dò phù hợp.
• Các chương trình đo tích hợp hướng dẫn quy trình và hỗ trợ đánh giá kết quả, giúp chuẩn hóa thao tác tại hiện trường.
• Cho phép quản lý dữ liệu khách hàng và điểm đo trực tiếp trên thiết bị, thuận lợi cho công việc kiểm tra nhiều khu vực hoặc nhiều hệ thống.
• Hỗ trợ truyền và quản lý dữ liệu qua Bluetooth, USB và WLAN; dữ liệu có thể tiếp tục được phân tích bằng phần mềm testo DataControl.
• Thiết kế đầu dò dạng module cho phép thay đầu dò nhanh mà không cần khởi động lại thiết bị.

Thông số kỹ thuật tiêu biểu đã công bố

Hạng mục	Thông số
Đầu dò cánh quạt 16 mm	Đường kính đầu dò 16 mm, Bluetooth, tích hợp cảm biến nhiệt độ
Dải đo vận tốc đầu dò 16 mm	0,6 đến 50 m/s
Độ chính xác vận tốc 16 mm	±(0,2 m/s + 1% giá trị đo) trong khoảng 0,6 đến 40 m/s; ±(0,2 m/s + 2% giá trị đo) trong khoảng 40,1 đến 50 m/s
Dải nhiệt độ đầu dò 16 mm	-10 đến +70 °C
Độ chính xác nhiệt độ đầu dò 16 mm	±1,8 °C
Kính thiên văn đầu dò 16 mm	Có thể kéo dài từ 570 đến 1000 mm
Đầu dò cánh quạt 100 mm	Dải vận tốc 0,3 đến 35 m/s; dải nhiệt độ -20 đến +70 °C
Đầu dò độ ẩm/nhiệt độ	Độ ẩm 0 đến 100 %RH; nhiệt độ -20 đến +70 °C
Chênh áp của testo 400	-100 đến +200 hPa
Áp suất tuyệt đối	700 đến 1100 hPa
Khả năng kết nối đầu dò	2 đầu dò TC loại K; 2 đầu dò NTC (TUC)/đầu dò số có cáp; tối đa 4 đầu dò Bluetooth
Truyền dữ liệu của testo 400	Bluetooth, USB, WLAN
Nhiệt độ hoạt động testo 400	-5 đến +45 °C
Kích thước testo 400	210 x 95 x 39 mm
Khối lượng testo 400	510 g

3. Chức năng, nguyên lý hoạt động và ứng dụng của Kit testo 400

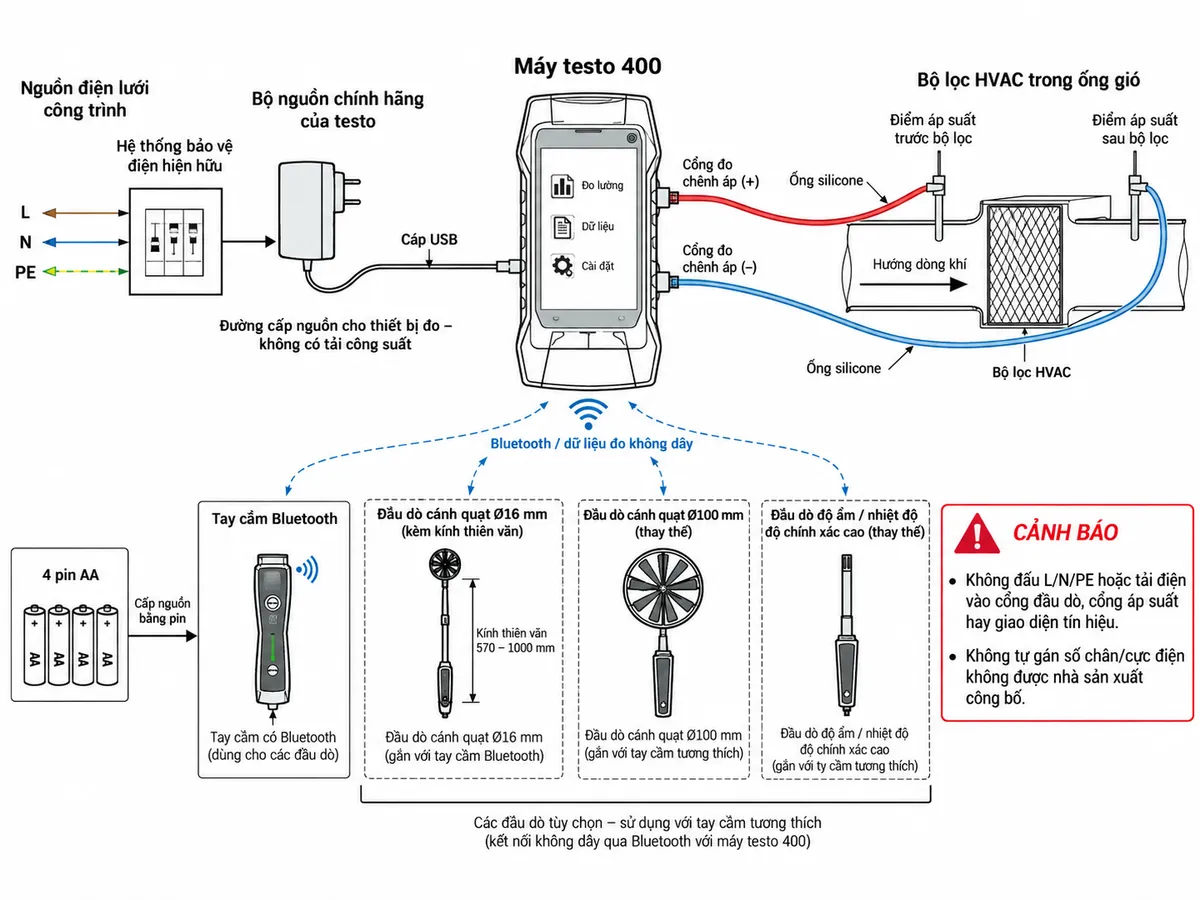

Kết nối các thành phần trong bộ đo

Kit testo 400 là hệ thống đo cầm tay nên không được đấu nối với tải công suất như một thiết bị điều khiển điện. Máy testo 400 được cấp nguồn/sạc thông qua bộ nguồn và cáp USB đi kèm; tay cầm Bluetooth của đầu dò cánh quạt 16 mm sử dụng pin AA. Đầu dò truyền giá trị đo không dây tới máy chính, trong khi các đầu dò tương thích khác có thể được kết nối theo giao diện mà Testo quy định.

Đối với phép đo chênh áp, các ống silicone được nối tới các cổng áp suất của testo 400 theo chức năng đo. Đây là đường dẫn áp suất đo, không phải đường cấp điện. Không tự đấu nguồn AC, tải hoặc dây L/N/PE vào các cổng đầu dò và cổng đo của thiết bị.

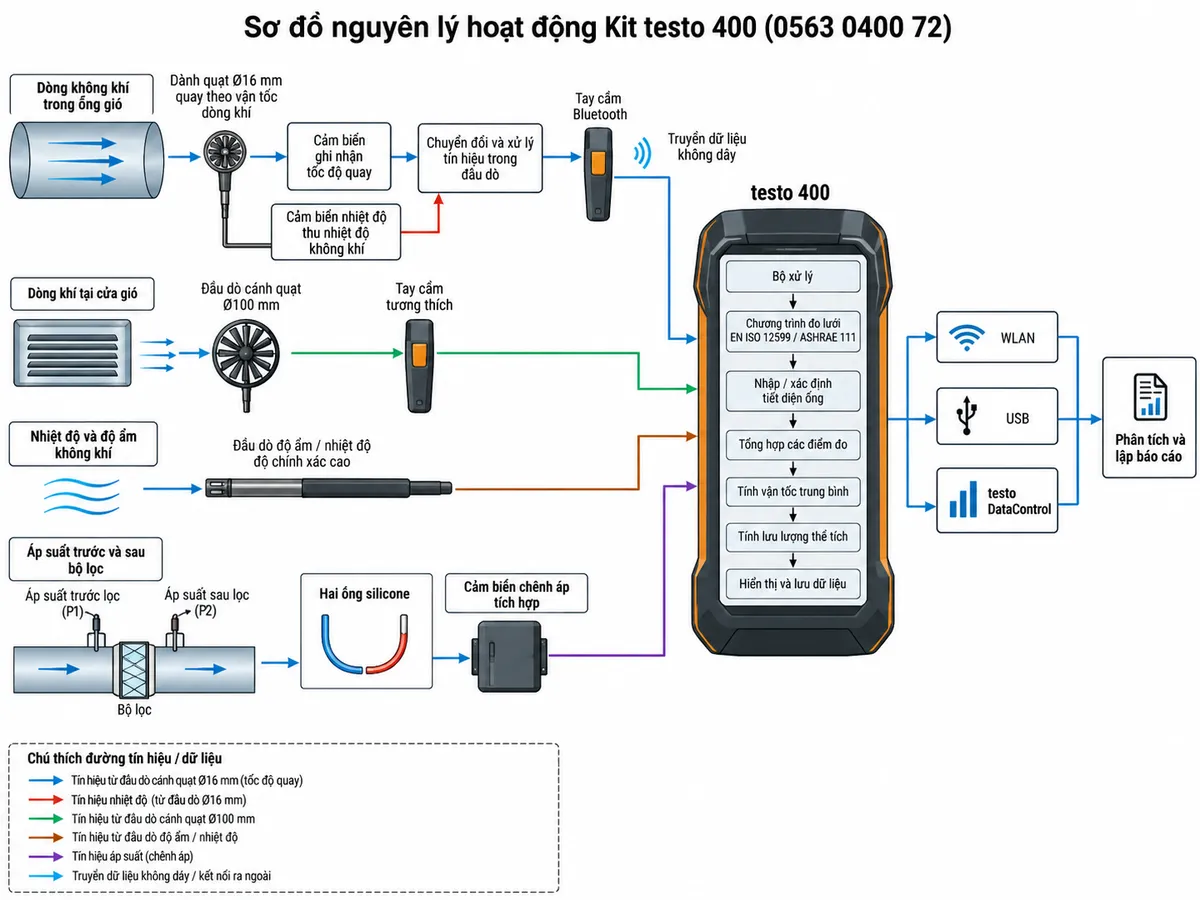

Nguyên lý đo vận tốc và lưu lượng không khí

Trong phép đo chính bằng đầu dò cánh quạt 16 mm, dòng không khí đi qua cánh quạt làm rotor quay. Tốc độ quay của cánh quạt thay đổi tương ứng với vận tốc dòng khí. Tín hiệu này được cảm biến của đầu dò thu nhận, chuyển đổi và xử lý thành giá trị vận tốc không khí, sau đó truyền qua Bluetooth tới testo 400.

Khi đo trong ống gió, người sử dụng nhập hoặc xác định thông tin tiết diện ống và thực hiện các điểm đo theo chương trình đo lưới. testo 400 tổng hợp các giá trị vận tốc tại những vị trí đo, xác định vận tốc trung bình và từ đó tính lưu lượng thể tích. Thiết bị hỗ trợ quy trình đo lưới theo EN ISO 12599 và ASHRAE 111, giúp việc kiểm tra và cân chỉnh hệ thống thông gió được thực hiện có hệ thống hơn.

Đối với cửa gió hoặc các vị trí có diện tích lớn, đầu dò cánh quạt 100 mm đi kèm có thể được sử dụng. Khi đo tại cửa gió trên trần, đầu dò 100 mm có thể kết hợp kính thiên văn và góc nối 90 độ để cải thiện khả năng tiếp cận.

Đo chênh áp, nhiệt độ và độ ẩm

Cảm biến chênh áp tích hợp của testo 400 cho phép đo sự khác biệt áp suất giữa hai điểm. Trong ứng dụng HVAC, chức năng này đặc biệt hữu ích khi kiểm tra chênh áp qua bộ lọc hoặc đánh giá các điều kiện áp suất trong hệ thống thông gió.

Đầu dò cánh quạt 16 mm và 100 mm đều tích hợp phép đo nhiệt độ. Ngoài ra, đầu dò độ ẩm/nhiệt độ độ chính xác cao trong bộ kit giúp đo đồng thời độ ẩm tương đối và nhiệt độ, phục vụ kiểm tra điều kiện không khí trong phòng, hệ thống điều hòa và các khu vực kỹ thuật yêu cầu theo dõi môi trường.

Xử lý, lưu trữ và phân tích dữ liệu

testo 400 nhận dữ liệu từ các đầu dò, xử lý các đại lượng đo và hiển thị kết quả thông qua giao diện đo chuyên dụng. Các chương trình đo được lưu trong thiết bị hỗ trợ kỹ thuật viên thực hiện quy trình nhất quán, đồng thời cho phép quản lý thông tin khách hàng và điểm đo ngay tại hiện trường.

Sau khi hoàn thành phép đo, dữ liệu có thể được lưu để lập hồ sơ hoặc tiếp tục xử lý bằng phần mềm testo DataControl. Khả năng kết nối USB, WLAN và Bluetooth giúp hệ thống phù hợp với quy trình số hóa dữ liệu đo và lập báo cáo kỹ thuật.

Ứng dụng thực tế

• Đo vận tốc và lưu lượng không khí trong đường ống HVAC.
• Thực hiện phép đo lưới trong ống gió khi kiểm tra và cân chỉnh hệ thống.
• Đo lưu lượng tại cửa cấp gió, cửa hồi gió và các đầu ra của hệ thống thông gió.
• Kiểm tra chênh áp trên bộ lọc của hệ thống điều hòa và thông gió.
• Đánh giá nhiệt độ và độ ẩm trong các khu vực cần kiểm soát điều kiện không khí.
• Kiểm tra hệ thống thông gió trong tòa nhà, nhà máy, phòng kỹ thuật, phòng sạch và các ứng dụng HVAC chuyên nghiệp phù hợp.

4. Cam kết và nơi mua Kit testo 400 chính hãng

Khi lựa chọn Kit testo 400 0563 0400 72 chính hãng, khách hàng cần đặc biệt chú ý đúng mã bộ sản phẩm và cấu hình phụ kiện, bởi testo 400 có nhiều bộ kit và nhiều loại đầu dò được thiết kế cho các ứng dụng khác nhau. Mã 0563 0400 72 là cấu hình tập trung vào đo lưu lượng không khí với đầu dò cánh quạt 16 mm, đồng thời bổ sung đầu dò cánh quạt 100 mm và đầu dò độ ẩm/nhiệt độ độ chính xác cao.

Để được tư vấn đúng cấu hình, kiểm tra phụ kiện đi kèm và lựa chọn thiết bị phù hợp với hệ thống HVAC thực tế, khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien. Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu mã hàng, phạm vi đo và ứng dụng trước khi lựa chọn thiết bị.

Câu hỏi thường gặp (FAQ)

Kit testo 400 0563 0400 72 dùng để đo gì?

Kit testo 400 0563 0400 72 được thiết kế chủ yếu để đo vận tốc và lưu lượng không khí trong hệ thống HVAC. Bộ kit còn hỗ trợ đo nhiệt độ, độ ẩm, chênh áp và áp suất tuyệt đối tùy theo đầu dò và chức năng được sử dụng.

Đầu dò cánh quạt 16 mm đo được vận tốc không khí trong khoảng nào?

Đầu dò cánh quạt đường kính 16 mm trong bộ kit có dải đo vận tốc từ 0,6 đến 50 m/s. Thiết kế nhỏ gọn và kính thiên văn kéo dài tới 1 m giúp đầu dò phù hợp với phép đo trong ống gió.

Kit testo 400 có hỗ trợ đo lưu lượng theo tiêu chuẩn không?

Có. Thiết bị hỗ trợ đo lưới trong ống gió để xác định lưu lượng theo EN ISO 12599 và ASHRAE 111. Chương trình đo trên testo 400 hỗ trợ người sử dụng thu thập và xử lý các điểm đo theo quy trình.

Đầu dò 16 mm kết nối với testo 400 bằng cách nào?

Đầu dò 16 mm trong bộ 0563 0400 72 sử dụng tay cầm Bluetooth. Giá trị vận tốc và nhiệt độ được xử lý tại đầu dò rồi truyền không dây tới máy testo 400, giúp giảm dây kết nối khi làm việc tại hiện trường.

Vì sao bộ kit có thêm đầu dò cánh quạt 100 mm?

Đầu dò 100 mm phù hợp với phép đo tại cửa gió và các vùng dòng khí có diện tích lớn hơn. Đầu dò này còn có thể kết hợp với kính thiên văn và góc nối 90 độ để hỗ trợ đo tại các cửa gió trên trần.

testo 400 có đo được chênh áp trên bộ lọc HVAC không?

Có. Máy testo 400 tích hợp cảm biến áp suất chênh lệch với dải đo từ -100 đến +200 hPa. Khi kết nối đúng các ống áp suất tới hai phía của bộ lọc, thiết bị có thể được sử dụng để kiểm tra chênh áp.

Bộ 0563 0400 72 có đo độ ẩm không khí không?

Có. Bộ kit bao gồm đầu dò độ ẩm/nhiệt độ độ chính xác cao với dải đo độ ẩm từ 0 đến 100 %RH và dải nhiệt độ từ -20 đến +70 °C, phù hợp cho nhiều phép đo môi trường và HVAC.

Dữ liệu từ testo 400 có thể chuyển sang máy tính để phân tích không?

Có. testo 400 hỗ trợ các phương thức truyền dữ liệu gồm USB, WLAN và Bluetooth. Dữ liệu đo có thể được tiếp tục quản lý và phân tích bằng phần mềm testo DataControl.
