Bộ máy đo rò rỉ và áp suất Pro set testo 324 (0563 3240 71)

Giới thiệu Bộ máy đo rò rỉ và áp suất Pro set testo 324 (0563 3240 71)

Bộ máy đo rò rỉ và áp suất Pro set testo 324 mã đặt hàng 0563 3240 71 là bộ thiết bị chuyên nghiệp dành cho kiểm tra áp suất, độ kín và lượng rò rỉ trên hệ thống đường ống. Trung tâm của bộ là máy testo 324, kết hợp cảm biến áp suất, cảm biến lưu lượng, hệ thống tạo áp và các phụ kiện kết nối để hỗ trợ kỹ thuật viên thực hiện nhiều quy trình kiểm tra ngay tại hiện trường.

Testo là thương hiệu thiết bị đo lường có nguồn gốc từ Đức, phát triển nhiều giải pháp phục vụ HVAC, hệ thống nhiệt, khí thải, áp suất, nhiệt độ và kiểm tra đường ống. Với testo 324, hãng tập trung vào quy trình đo có hướng dẫn, lưu trữ kết quả và lập tài liệu kiểm tra, phù hợp cho công việc lắp đặt, bảo trì và đánh giá hệ thống đường ống chuyên nghiệp.

Phiên bản Pro set được trang bị nhiều phụ kiện hơn bộ cơ bản, bao gồm hệ thống vali với bộ cấp khí và khối kết nối, bơm thử thủ công, các đầu bịt thử, máy in hồng ngoại cùng thiết bị phát hiện rò rỉ khí bổ sung. Nhờ đó, người dùng có thể triển khai từ phép thử áp suất đến xác định vị trí nghi rò trong cùng một bộ dụng cụ.

Ưu điểm và tính năng nổi bật của Pro set testo 324

Điểm nổi bật của Pro set testo 324 là tích hợp các phép kiểm tra độ kín, kiểm tra tải và đánh giá khả năng sử dụng đường ống trên một nền tảng đo. Giao diện màn hình màu và quy trình menu hướng dẫn giúp giảm thao tác thủ công, đồng thời hỗ trợ chuẩn hóa việc thực hiện phép thử tại hiện trường.

• Tích hợp phép đo áp suất và lượng rò rỉ, giúp giảm số lượng thiết bị riêng lẻ cần mang theo.
• Có bơm tích hợp để tự động tạo áp cho hệ thống thử trong phạm vi làm việc phù hợp, thuận tiện cho các phép kiểm tra áp suất thấp.
• Tự động hỗ trợ xác định thể tích đường ống, phục vụ các quy trình đánh giá rò rỉ và khả năng sử dụng.
• Màn hình màu hiển thị số liệu và diễn biến đo dưới dạng đồ họa, thuận tiện quan sát trong quá trình thử.
• Lưu dữ liệu đo và quản lý kết quả theo vị trí đo hoặc khách hàng, hỗ trợ lập hồ sơ kiểm tra.
• Hỗ trợ truyền dữ liệu qua USB, IrDA và Bluetooth tùy cấu hình, thuận tiện kết nối PC hoặc thiết bị in tương thích.
• Máy in hồng ngoại trong bộ Pro cho phép lập tài liệu kết quả ngay tại hiện trường.
• Kèm thiết bị dò rò rỉ khí để hỗ trợ xác định vị trí rò sau khi hệ thống được đánh giá có dấu hiệu bất thường.
• Vali hệ thống tập trung máy đo, đường ống, khối kết nối và các phụ kiện thử, thuận tiện bảo quản và di chuyển.

Thông số kỹ thuật tiêu biểu của testo 324

Thông số	Giá trị
Dải đo lượng rò rỉ	0 đến 10 l/h
Độ phân giải phép đo rò rỉ	0,1 l/h
Độ chính xác đo lượng rò rỉ	±0,2 l/h hoặc ±5% giá trị đo
Dải đo áp suất	0 đến 1000 hPa
Độ chính xác đo áp suất	±0,5 hPa hoặc ±3% giá trị đo
Dải đo áp suất tuyệt đối	600 đến 1150 hPa
Độ chính xác áp suất tuyệt đối	±3 hPa
Quá tải áp suất	Đến 1200 hPa
Đo nhiệt độ với cặp nhiệt điện Type K	-40 đến +600 °C
Đo nhiệt độ với NTC	-20 đến +100 °C
Kết nối khí	2 đầu nối áp suất DN 5
Cổng đầu dò bổ sung	2 cổng Hirschmann cho đầu dò áp suất và nhiệt độ
Truyền dữ liệu	USB, IrDA, Bluetooth tùy chọn
Cấp bảo vệ	IP40 theo EN 60529
Thời gian hoạt động bằng pin	Khoảng 5 giờ đo; hỗ trợ vận hành bằng nguồn điện

Chức năng, nguyên lý hoạt động và ứng dụng của Pro set testo 324

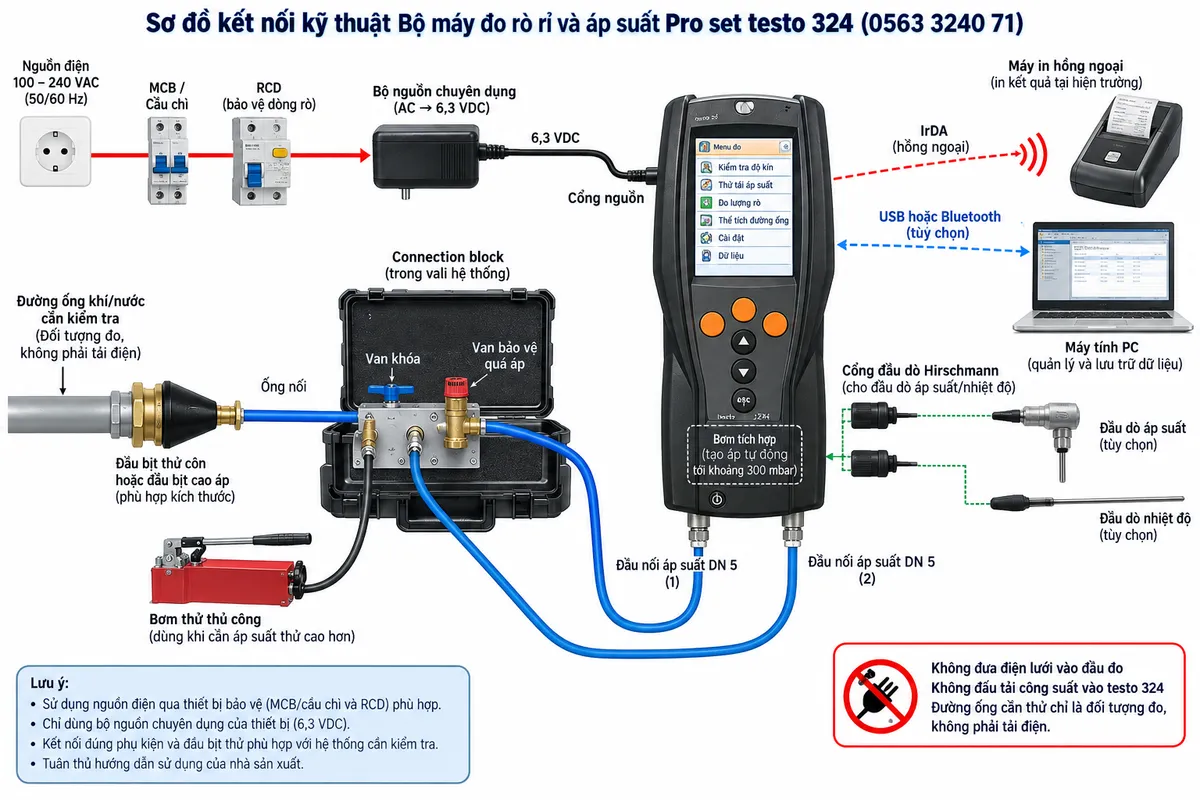

Kết nối hệ thống đo và phụ kiện

Khi triển khai đo rò rỉ và áp suất đường ống, testo 324 được nối với hệ thống cần kiểm tra thông qua ống kết nối, khối connection block và đầu bịt thử phù hợp với kích thước đường ống. Vali hệ thống của bộ Pro tích hợp bộ cấp khí, khối kết nối và đường ống; khối kết nối có các vị trí dành cho thiết bị, bơm và ống thử, đồng thời có van bảo vệ quá áp và van khóa.

Nguồn điện lưới không được đưa trực tiếp vào các đầu đo áp suất. Khi dùng nguồn ngoài, bộ nguồn chuyên dụng nhận điện AC và cung cấp điện áp DC thích hợp cho testo 324. Trong môi trường làm việc công nghiệp, ổ cắm cấp nguồn nên nằm sau thiết bị bảo vệ điện phù hợp. Hai đầu nối áp suất DN 5 được sử dụng cho đường khí/áp suất; các cổng đầu dò chuyên dụng được dành cho phụ kiện đo áp suất hoặc nhiệt độ tương thích, không phải đầu ra cấp tải công suất.

Máy in hồng ngoại giao tiếp không dây với máy đo để in kết quả. PC có thể được kết nối qua giao diện dữ liệu tương thích để quản lý và lập hồ sơ. Đối với các phép thử yêu cầu tạo áp ngoài phạm vi thuận tiện của bơm tích hợp, bơm thử thủ công trong bộ Pro có thể được kết nối vào hệ thống thử.

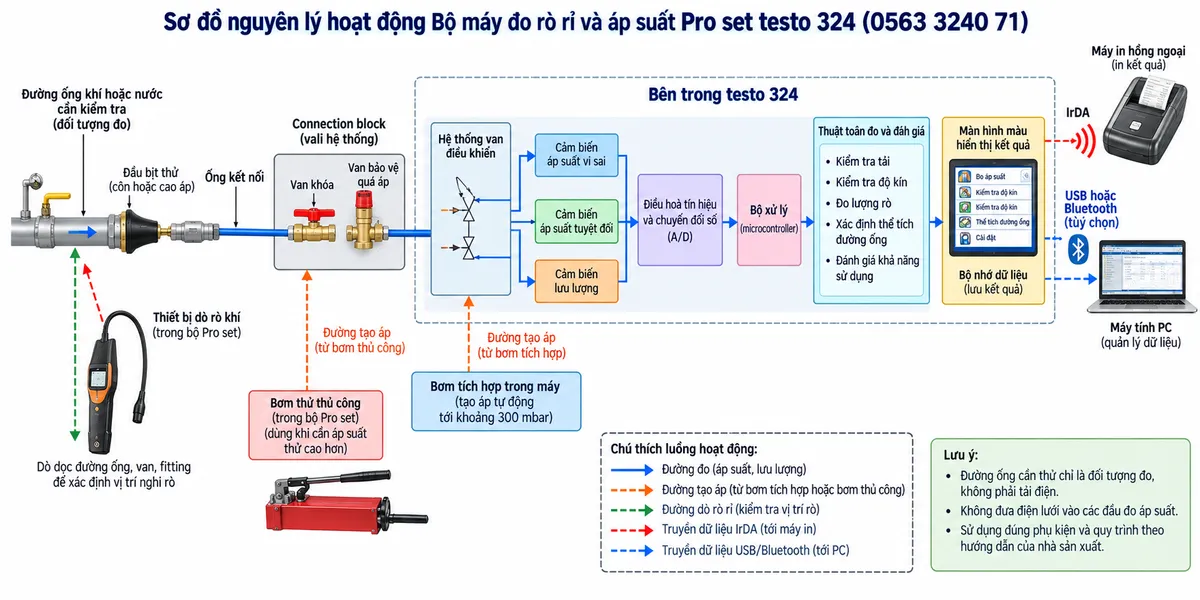

Nguyên lý đo áp suất và lượng rò rỉ

Bên trong testo 324 có các cảm biến chuyên dụng phục vụ đo áp suất, áp suất tuyệt đối và lưu lượng rò rỉ. Khi đường ống đã được cô lập và kết nối đúng, thiết bị tạo hoặc tiếp nhận áp suất thử, theo dõi sự thay đổi của áp suất theo thời gian và xử lý tín hiệu từ cảm biến để đánh giá trạng thái hệ thống.

Đối với phép thử độ kín hoặc thử tải, hệ thống được đưa tới điều kiện áp suất yêu cầu rồi thiết bị giám sát diễn biến áp suất trong thời gian kiểm tra. Đối với phép đánh giá khả năng sử dụng, testo 324 sử dụng thông tin đo lưu lượng rò cùng các tham số liên quan để hỗ trợ đánh giá tình trạng đường ống. Khả năng xác định thể tích đường ống giúp giảm thao tác tính toán thủ công trong quy trình thử.

Bơm tích hợp có thể tự động tạo áp đến khoảng 300 mbar cho các quy trình phù hợp. Khi cần tạo áp cao hơn cho phép thử tương ứng, bơm thử thủ công và các phụ kiện thích hợp trong bộ được sử dụng. Đối với những phép đo áp suất cao chuyên biệt hơn, hệ thống còn có thể làm việc với đầu dò áp suất cao tương thích được cung cấp dưới dạng phụ kiện.

Các ứng dụng điển hình

Nhờ cấu hình đầy đủ, testo 324 Pro set thích hợp cho kỹ thuật viên lắp đặt và bảo trì cần kiểm tra hệ thống đường ống tại hiện trường. Thiết bị được Testo thiết kế cho nhiều quy trình thử trên đường ống khí và nước, trong đó tiêu chuẩn áp dụng cụ thể cần được lựa chọn theo quy định tại nơi lắp đặt.

• Kiểm tra tải và độ kín trên đường ống khí mới lắp đặt hoặc sau sửa chữa.
• Đo lượng rò và hỗ trợ đánh giá khả năng tiếp tục sử dụng của hệ thống đường ống khí.
• Đo áp suất vi sai và hỗ trợ kiểm tra các thành phần trong hệ thống khí.
• Thử áp suất trên một số hệ thống đường ống nước bằng quy trình và phụ kiện phù hợp.
• Kiểm tra đường ống nước thải theo phương pháp thử tương ứng.
• Hỗ trợ xác định vị trí rò khí tại van, fitting, mặt nối và các điểm kết nối bằng thiết bị dò rò đi kèm bộ Pro.
• Lưu, in và lập hồ sơ kết quả kiểm tra trực tiếp tại công trình.

Thành phần chính của bộ Pro set 0563 3240 71

Thành phần	Mô tả
Máy đo testo 324	Thiết bị đo áp suất và lượng rò, kèm pin sạc và tài liệu hiệu chuẩn theo cấu hình hãng
Bộ nguồn	Dùng cấp nguồn và sạc cho testo 324
Vali hệ thống	Tích hợp bộ cấp khí, connection block và ống kết nối
Bơm thử thủ công	Dùng tạo áp suất thử khi cần
Adapter kết nối	Phụ kiện phục vụ kết nối tới điểm đo phù hợp
Đầu bịt thử côn	Cỡ 1/2 inch và 3/4 inch
Đầu bịt thử cao áp	Các cỡ kết hợp 3/8 và 3/4 inch, 1/2 và 1 inch, 3/4 và 1 1/4 inch
Thiết bị phát hiện rò rỉ khí	Thiết bị dò rò khí bổ sung trong cấu hình Pro set hiện hành của Testo
Máy in hồng ngoại	Dùng in dữ liệu và kết quả đo tại hiện trường
Giấy in dự phòng	Vật tư dành cho máy in đi kèm bộ

Cam kết và nơi mua Pro set testo 324 chính hãng

Khi lựa chọn Bộ máy đo rò rỉ và áp suất Pro set testo 324 0563 3240 71 chính hãng, người mua nên kiểm tra đúng mã đặt hàng, cấu hình phụ kiện đi kèm và khả năng đáp ứng quy trình kiểm tra thực tế. Đây là bộ thiết bị chuyên dụng có nhiều phụ kiện kết nối nên việc xác định đúng cấu hình trước khi đặt hàng đặc biệt quan trọng.

Khách hàng có nhu cầu mua Pro set testo 324 có thể liên hệ thietbicodien để được tư vấn đúng mã 0563 3240 71, kiểm tra cấu hình bộ sản phẩm và lựa chọn phụ kiện phù hợp cho ứng dụng đo áp suất, kiểm tra độ kín và phát hiện rò rỉ.

Câu hỏi thường gặp (FAQ)

Pro set testo 324 0563 3240 71 dùng để làm gì?

Pro set testo 324 0563 3240 71 dùng để đo áp suất, kiểm tra độ kín, thực hiện phép thử tải, đo lượng rò và hỗ trợ đánh giá khả năng sử dụng của đường ống. Bộ Pro còn có các phụ kiện phục vụ tạo áp, kết nối, in kết quả và dò vị trí rò khí.

testo 324 đo được lượng rò trong dải nào?

Thiết bị có dải đo lượng rò từ 0 đến 10 l/h, với độ phân giải 0,1 l/h. Đây là cảm biến tích hợp trong testo 324 dùng cho các quy trình đánh giá rò rỉ phù hợp.

testo 324 có tự tạo áp suất thử không?

Có. Máy có bơm tạo áp tích hợp, có khả năng tự động tạo áp tới khoảng 300 mbar cho các ứng dụng phù hợp. Bộ Pro đồng thời cung cấp bơm thử thủ công để hỗ trợ những quy trình yêu cầu mức áp suất thử cao hơn.

Pro set có thể in kết quả ngay tại công trình không?

Có. Cấu hình Pro set có máy in hồng ngoại, cho phép truyền và in kết quả đo tại hiện trường mà không cần kết nối dây trực tiếp giữa máy đo và máy in.

Bộ Pro set có thiết bị hỗ trợ tìm vị trí rò khí không?

Có. Ngoài phép đo định lượng bằng testo 324, cấu hình Pro còn bổ sung thiết bị phát hiện rò rỉ khí, hữu ích khi cần kiểm tra dọc đường ống, van, fitting và các mối nối để khoanh vùng vị trí nghi rò.

testo 324 có kết nối được với máy tính không?

Có. Thiết bị hỗ trợ truyền dữ liệu qua USB, IrDA và Bluetooth tùy chọn. Nhờ đó dữ liệu đo có thể được chuyển sang hệ thống tương thích để lưu trữ, quản lý hoặc lập tài liệu kiểm tra.

Có thể đấu tải điện trực tiếp vào testo 324 không?

Không. testo 324 là thiết bị đo áp suất và rò rỉ, không phải bộ điều khiển tải. Các đầu DN 5 dành cho đường áp suất/khí, các cổng đầu dò dành cho cảm biến tương thích và cổng nguồn chỉ dùng với bộ nguồn quy định của thiết bị; không được dùng để cấp hoặc đóng cắt tải điện công suất.
