Bộ máy đo vận tốc gió (Bluetooth)- Đầu dò cánh quạt Ø 100 mm Kit testo 440 (0563 4403)

Giới thiệu Bộ máy đo vận tốc gió Bluetooth - Đầu dò cánh quạt Ø 100 mm Kit testo 440 (0563 4403)

Bộ máy đo vận tốc gió Bluetooth - Đầu dò cánh quạt Ø 100 mm Kit testo 440 (0563 4403) là bộ thiết bị chuyên dùng để đo vận tốc không khí, lưu lượng thể tích và nhiệt độ tại miệng gió, cửa cấp gió, cửa hồi gió và hệ thống thông gió HVAC. Bộ kit kết hợp máy đo đa năng testo 440 với đầu dò cánh quạt đường kính 100 mm có cảm biến nhiệt độ và truyền dữ liệu không dây Bluetooth, giúp kỹ thuật viên thao tác thuận tiện tại hiện trường mà không cần dây tín hiệu nối giữa đầu dò và máy đo.

testo là thương hiệu thiết bị đo lường có nguồn gốc từ Đức, được thành lập tại vùng Black Forest, miền Nam nước Đức vào năm 1957. Hãng phát triển nhiều giải pháp đo cầm tay và cố định phục vụ HVAC, chất lượng không khí trong nhà, công nghiệp, thực phẩm và nhiều lĩnh vực kỹ thuật khác. Kit testo 440 0563 4403 được thiết kế theo hướng linh hoạt, có thể mở rộng với nhiều đầu dò kỹ thuật số khác nhau khi nhu cầu đo thay đổi.

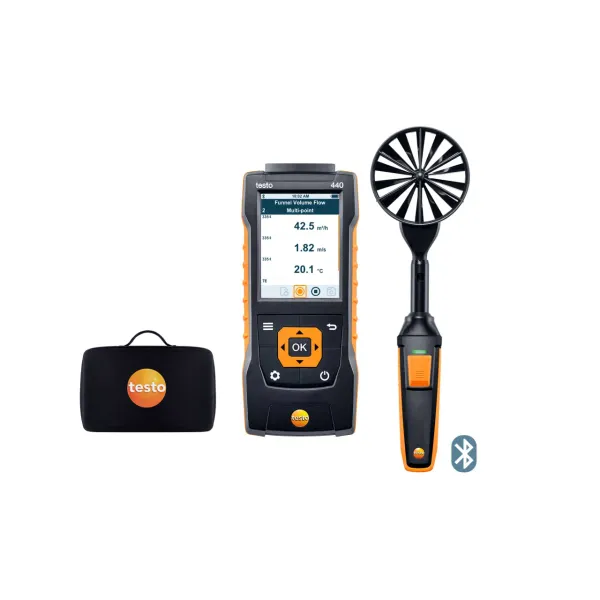

Thành phần chính của bộ Kit testo 440

Thành phần	Thông tin
Máy đo chính	testo 440, mã 0560 4401
Đầu dò	Đầu dò cánh quạt Ø 100 mm Bluetooth tích hợp cảm biến nhiệt độ, mã 0635 9431
Cấu tạo đầu dò	Đầu đo cánh quạt Ø 100 mm, adapter tay cầm và tay cầm Bluetooth
Phụ kiện đầu dò	Giá đỡ dùng với phễu đo testovent
Nguồn máy testo 440	3 pin AA 1,5 V
Nguồn đầu dò Bluetooth	4 pin AA
Phụ kiện đi kèm	Cáp USB, biên bản hiệu chuẩn và vali cơ bản cho testo 440 cùng một đầu dò

Ưu điểm và tính năng nổi bật của Kit testo 440

Điểm mạnh của bộ Kit testo 440 là khả năng thực hiện nhanh các phép đo liên quan đến dòng không khí ngay tại cửa gió. Đầu dò cánh quạt lớn giúp việc khảo sát trên lưới thông gió và miệng cấp/hồi gió thuận tiện, trong khi kết nối Bluetooth giảm vướng dây khi kỹ thuật viên cần đặt đầu dò ở vị trí cao hoặc khó tiếp cận.

• Đầu dò cánh quạt Ø 100 mm phù hợp cho phép đo vận tốc gió và lưu lượng tại các miệng gió, lưới thông gió và cửa cấp/hồi không khí.
• Kết nối Bluetooth không dây truyền số liệu từ đầu dò tới testo 440 trong phạm vi lên tới 20 m ở điều kiện phù hợp.
• Đầu dò tích hợp cảm biến nhiệt độ, cho phép theo dõi đồng thời vận tốc không khí và nhiệt độ tại điểm đo.
• Menu đo có cấu trúc rõ ràng hỗ trợ phép đo lưu lượng thể tích và các công việc cân chỉnh hệ thống điều hòa, thông gió.
• Máy tự động nhận dạng các đầu dò kỹ thuật số tương thích, giúp giảm thao tác thiết lập khi thay đổi đầu đo.
• Có bộ nhớ trong và giao tiếp USB để xuất dữ liệu đo dưới dạng tệp CSV phục vụ lưu trữ, xử lý hoặc lập báo cáo.
• Có thể mở rộng với nhiều đầu dò kỹ thuật số và Bluetooth khác thuộc hệ sinh thái testo 440.
• Đầu dò Ø 100 mm có thể kết hợp với phụ kiện kính thiên văn cho cửa gió trên trần hoặc bộ phễu đo tại các loại cửa gió phù hợp; các phụ kiện này được đặt mua riêng.

Thông số kỹ thuật chính

Hạng mục	Thông số
Đường kính đầu cánh quạt	100 mm
Dải đo vận tốc không khí	0,3 đến 35 m/s
Độ chính xác vận tốc từ 0,3 đến 20 m/s	±(0,1 m/s + 1,5 % giá trị đo)
Độ chính xác vận tốc từ 20,01 đến 35 m/s	±(0,2 m/s + 1,5 % giá trị đo)
Độ phân giải vận tốc	0,01 m/s
Dải đo nhiệt độ của đầu dò NTC	-20 đến +70 °C
Độ chính xác nhiệt độ đầu dò	±0,5 °C
Độ phân giải nhiệt độ	0,1 °C
Truyền dữ liệu đầu dò	Bluetooth, phạm vi không dây lên tới 20 m
Giao tiếp máy testo 440	Bluetooth và USB
Nguồn testo 440	3 pin AA 1,5 V
Nguồn đầu dò Bluetooth	4 pin AA
Khả năng kết nối đầu dò của testo 440	1 đầu dò kỹ thuật số có dây hoặc 1 đầu dò nhiệt độ NTC TUC; 1 đầu dò kỹ thuật số Bluetooth hoặc Testo Smart Probe; 1 đầu dò nhiệt độ cặp nhiệt điện Type K
Kích thước testo 440	154 x 65 x 32 mm
Kích thước đầu dò Ø 100 mm	375 x 105 x 46 mm

Chức năng, nguyên lý hoạt động và ứng dụng của Kit testo 440 0563 4403

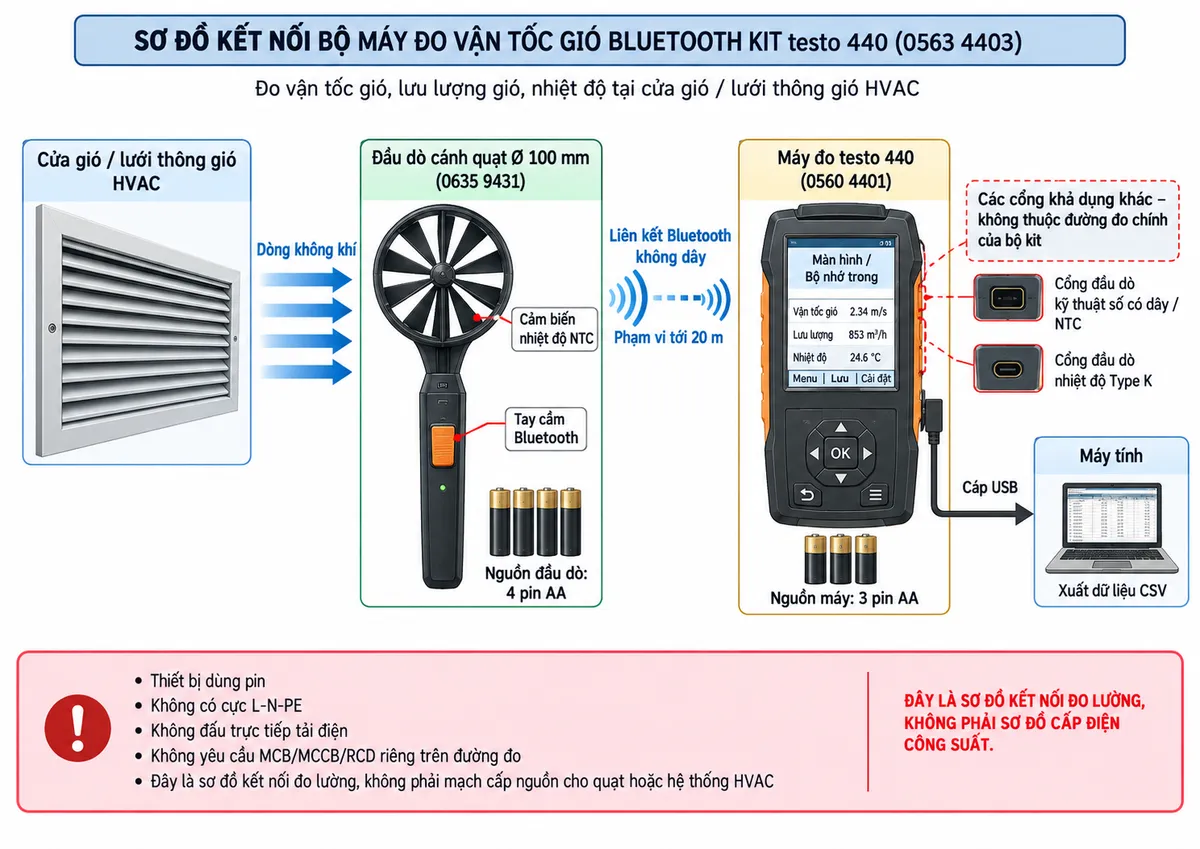

Kết nối thiết bị khi đo

Bộ máy đo vận tốc gió Bluetooth này là thiết bị đo cầm tay dùng pin, không phải thiết bị lắp cố định vào tủ điện và không cần đấu trực tiếp với lưới điện hoặc tải. Khi làm việc, đầu dò cánh quạt được đặt trong dòng khí cần khảo sát, còn dữ liệu được truyền không dây tới máy testo 440. Cổng USB trên máy phục vụ xuất dữ liệu; đây không phải đường đo dòng điện của hệ thống HVAC.

Máy testo 440 sử dụng nguồn từ 3 pin AA 1,5 V, trong khi tay cầm Bluetooth của đầu dò sử dụng 4 pin AA. Vì vậy không có các cực L-N-PE, đầu ra tải, contactor hay mạch công suất như ở thiết bị điều khiển điện công nghiệp.

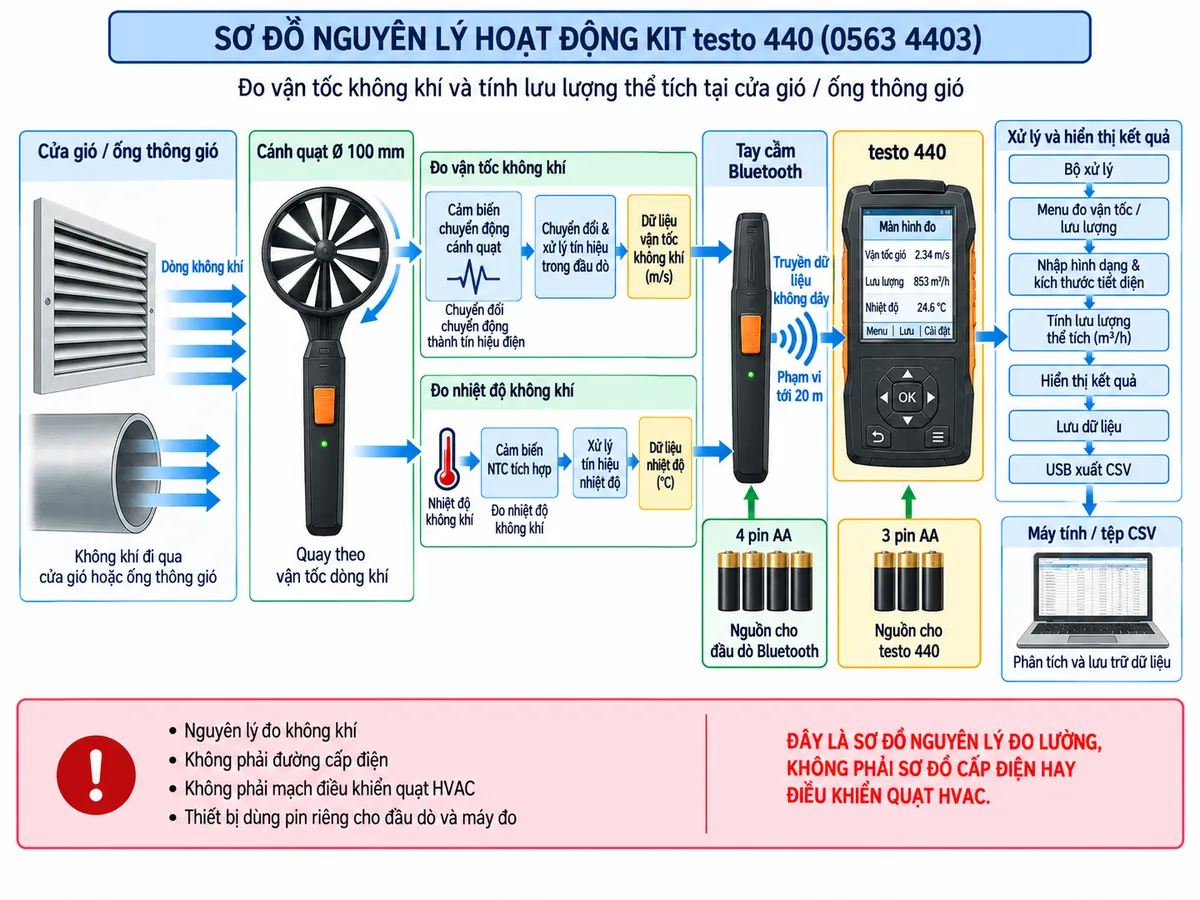

Nguyên lý đo vận tốc không khí

Khi luồng không khí đi qua đầu dò, dòng khí làm quay cánh quạt Ø 100 mm. Chuyển động của cánh quạt được đầu dò ghi nhận và chuyển đổi thành tín hiệu đo tương ứng với vận tốc không khí. Tín hiệu được xử lý trong đầu dò rồi truyền bằng Bluetooth tới testo 440 để hiển thị và lưu trữ.

Đầu dò còn tích hợp cảm biến NTC để đo nhiệt độ không khí tại khu vực khảo sát. Nhờ đó người vận hành có thể kiểm tra đồng thời vận tốc dòng khí và nhiệt độ mà không phải sử dụng một cảm biến nhiệt độ rời cho phép đo cơ bản này.

Nguyên lý xác định lưu lượng thể tích

Để thực hiện đo lưu lượng thể tích HVAC, người dùng chọn menu lưu lượng trên testo 440 và khai báo kích thước cũng như hình dạng tiết diện cần đo. Máy sử dụng dữ liệu vận tốc không khí thu được cùng thông tin tiết diện để tính và hiển thị lưu lượng thể tích, hỗ trợ nhanh quá trình kiểm tra và cân chỉnh hệ thống thông gió.

Với các phép đo tại cửa gió, đầu dò cánh quạt 100 mm có thể sử dụng cùng các phụ kiện thích hợp như bộ phễu testovent. Khi cần tiếp cận cửa gió trên trần, có thể bổ sung kính thiên văn tương thích để tăng khả năng thao tác; các phụ kiện mở rộng được đặt mua riêng.

Ứng dụng thực tế

Nhờ khả năng đo vận tốc gió tại cửa gió và hỗ trợ tính lưu lượng, bộ kit phù hợp cho kỹ thuật viên HVAC, đơn vị bảo trì cơ điện và đội vận hành tòa nhà. Thiết bị có thể sử dụng khi kiểm tra lưu lượng cấp/hồi, cân chỉnh hệ thống thông gió, đánh giá hoạt động của miệng gió và hỗ trợ nghiệm thu hệ thống điều hòa không khí.

• Kiểm tra vận tốc không khí tại cửa cấp và cửa hồi.
• Đo và tính lưu lượng thể tích tại miệng gió hoặc tiết diện thông gió.
• Cân chỉnh hệ thống HVAC sau lắp đặt hoặc bảo trì.
• Khảo sát hiệu quả phân phối không khí trong tòa nhà, văn phòng và khu vực sản xuất.
• Kiểm tra nhiệt độ không khí đồng thời với phép đo vận tốc.
• Lưu và xuất dữ liệu phục vụ hồ sơ kiểm tra hoặc báo cáo kỹ thuật.

Cam kết và nơi mua Kit testo 440 chính hãng

Khi lựa chọn Kit testo 440 0563 4403 chính hãng, người dùng nên đối chiếu đúng mã hàng, cấu hình đầu dò Ø 100 mm Bluetooth và các phụ kiện đi kèm để bảo đảm thiết bị phù hợp với nhu cầu đo thực tế. Thông số và phạm vi ứng dụng cần được sử dụng theo hướng dẫn kỹ thuật của nhà sản xuất.

Để được tư vấn cấu hình, kiểm tra thông tin sản phẩm và đặt mua Bộ máy đo vận tốc gió Bluetooth - Đầu dò cánh quạt Ø 100 mm Kit testo 440 (0563 4403) chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien.

Câu hỏi thường gặp (FAQ)

Kit testo 440 0563 4403 dùng để đo những gì?

Bộ kit chủ yếu phục vụ đo vận tốc không khí, lưu lượng thể tích và nhiệt độ tại cửa gió hoặc hệ thống thông gió. Máy testo 440 còn có thể mở rộng thêm nhiều phép đo khác khi kết nối các đầu dò tương thích.

Đầu dò trong bộ kit có đường kính bao nhiêu?

Đầu dò cánh quạt đi kèm có đường kính 100 mm, phù hợp đặc biệt với các phép đo tại cửa gió và lưới thông gió.

Đầu dò có cần nối dây với testo 440 không?

Không. Đầu dò đi kèm bộ 0563 4403 sử dụng Bluetooth để truyền dữ liệu không dây tới testo 440, với phạm vi truyền được nhà sản xuất công bố lên tới 20 m trong điều kiện phù hợp.

Kit testo 440 có đo được lưu lượng gió không?

Có. Trong menu đo lưu lượng, người dùng nhập hình dạng và kích thước tiết diện. testo 440 sử dụng dữ liệu vận tốc đo được để tính và hiển thị lưu lượng thể tích.

Đầu dò Ø 100 mm có đo nhiệt độ không?

Có. Đầu dò Bluetooth Ø 100 mm tích hợp cảm biến nhiệt độ NTC với dải đo từ -20 đến +70 °C.

Thiết bị có cần đấu nguồn 220 V không?

Không. Máy testo 440 sử dụng 3 pin AA 1,5 V và đầu dò Bluetooth sử dụng 4 pin AA. Bộ kit không đấu trực tiếp vào nguồn AC 220 V, không có đầu ra tải và không phải thiết bị điều khiển quạt.

Có thể xuất dữ liệu đo từ testo 440 không?

Có. testo 440 được trang bị giao tiếp USB và hỗ trợ xuất dữ liệu đo dưới dạng CSV để phục vụ lưu trữ và xử lý dữ liệu.

Có thể dùng đầu dò này để đo ở cửa gió trên trần không?

Có thể. Đầu dò cánh quạt Ø 100 mm có thể kết hợp với kính thiên văn dành cho cửa gió trên trần. Phụ kiện kính thiên văn không nằm trong cấu hình cơ bản của bộ 0563 4403 và cần đặt mua riêng.

Kit testo 440 có thể mở rộng thêm đầu dò khác không?

Có. testo 440 được thiết kế để làm việc với nhiều đầu dò kỹ thuật số, đầu dò Bluetooth và đầu dò nhiệt độ tương thích, giúp mở rộng thiết bị theo các yêu cầu đo HVAC và chất lượng không khí trong nhà.
