Bộ máy đo vận tốc gió (đầu dò cánh quạt Ø 16mm) testo 440 (0563 4401)

Bộ máy đo vận tốc gió đầu dò cánh quạt Ø 16 mm testo 440 (0563 4401)

Bộ máy đo vận tốc gió đầu dò cánh quạt Ø 16 mm testo 440 (0563 4401) là bộ thiết bị chuyên dụng để đo vận tốc dòng khí và xác định lưu lượng thể tích trong ống thông gió. Bộ sản phẩm kết hợp máy đo đa năng testo 440 với đầu dò cánh quạt đường kính 16 mm có cáp cố định và ống telescope kéo dài, phù hợp cho kỹ thuật viên HVAC, đơn vị cân chỉnh hệ thống thông gió và công tác kiểm tra vận hành hệ thống điều hòa không khí.

1. Giới thiệu và nguồn gốc thương hiệu testo

testo là thương hiệu thiết bị đo lường có nguồn gốc từ vùng Black Forest, miền Nam nước Đức, được thành lập từ năm 1957. Hãng phát triển nhiều giải pháp đo cầm tay và cố định phục vụ HVAC, môi trường, công nghiệp, thực phẩm và quản lý dữ liệu đo.

Trong bộ sản phẩm mã đặt hàng 0563 4401, máy testo 440 được kết hợp với đầu dò cánh quạt Ø 16 mm mã 0635 9532. Đầu dò có thiết kế nhỏ gọn để đưa vào trong ống gió, trong khi máy đo cung cấp các menu đo được cấu trúc sẵn, chức năng tính lưu lượng và khả năng lưu, xuất dữ liệu phục vụ lập hồ sơ đo kiểm.

Thành phần chính của bộ sản phẩm

• Máy đo vận tốc gió và IAQ testo 440.
• Đầu dò cánh quạt Ø 16 mm kỹ thuật số mã 0635 9532, cáp kết nối cố định.
• Ống telescope tích hợp có thể kéo dài đến 0,85 m.
• 3 pin AA cấp nguồn cho máy đo.
• Cáp USB và tài liệu hiệu chuẩn đi kèm theo cấu hình của hãng.
• Vali cơ bản dành cho testo 440 và một đầu dò.

2. Ưu điểm và tính năng nổi bật của testo 440 (0563 4401)

Ưu điểm quan trọng của bộ testo 440 đầu dò cánh quạt Ø 16 mm là khả năng thực hiện phép đo trực tiếp trong ống thông gió với một đầu dò nhỏ, dải vận tốc rộng và ống telescope tích hợp. Thiết kế này hỗ trợ tiếp cận các điểm đo nằm sâu bên trong đường ống mà không cần sử dụng một đầu dò kích thước lớn.

• Đo vận tốc gió trong ống thông gió với đầu dò cánh quạt Ø 16 mm, phù hợp cho kiểm tra và cân chỉnh hệ thống HVAC.
• Dải đo vận tốc của đầu dò từ 0,6 đến 50 m/s, đáp ứng nhiều điều kiện dòng khí trong hệ thống thông gió.
• Ống telescope kéo dài đến 0,85 m và có thang chia, thuận tiện khi khảo sát các vị trí nằm sâu trong ống.
• Menu đo có cấu trúc hỗ trợ xác định vận tốc, tính lưu lượng thể tích và thực hiện tính trung bình theo thời gian hoặc theo nhiều điểm đo.
• Tính lưu lượng thể tích trực tiếp sau khi người dùng nhập hình dạng và kích thước tiết diện đường ống phù hợp.
• Máy tự động nhận dạng các đầu dò kỹ thuật số tương thích, giúp giảm thao tác thiết lập khi thay đổi đầu dò.
• Bộ nhớ trong có khả năng lưu tới 7.500 giao thức đo, thuận tiện cho công việc kiểm tra nhiều vị trí.
• Cổng USB xuất dữ liệu hỗ trợ chuyển kết quả sang máy tính để lưu trữ và xử lý.
• testo 440 có thể mở rộng bằng nhiều loại đầu dò kỹ thuật số có dây, Bluetooth và đầu dò nhiệt độ tương thích khi cần thực hiện thêm các nhiệm vụ đo khác.

Thông số kỹ thuật chính

Thông số	Giá trị
Mã đặt hàng của bộ	0563 4401
Đầu dò đi kèm	Đầu dò cánh quạt kỹ thuật số Ø 16 mm, mã 0635 9532
Dải đo vận tốc	0,6 đến 50 m/s
Độ chính xác từ 0,6 đến 40 m/s	±(0,2 m/s + 1% giá trị đo)
Độ chính xác từ 40,1 đến 50 m/s	±(0,2 m/s + 2% giá trị đo)
Độ phân giải vận tốc	0,1 m/s
Đường kính đầu đầu dò	16 mm
Chiều dài telescope	Tối đa 850 mm
Đường kính telescope	12 mm
Chiều dài cáp đầu dò	1,7 m
Nhiệt độ làm việc của đầu dò	-10 đến +70 °C
Nhiệt độ làm việc của máy testo 440	-20 đến +50 °C
Nguồn máy đo	3 pin AA, 1,5 V
Giao tiếp của máy đo	Bluetooth và USB
Bộ nhớ	Tối đa 7.500 giao thức đo

3. Chức năng, kết nối và nguyên lý hoạt động

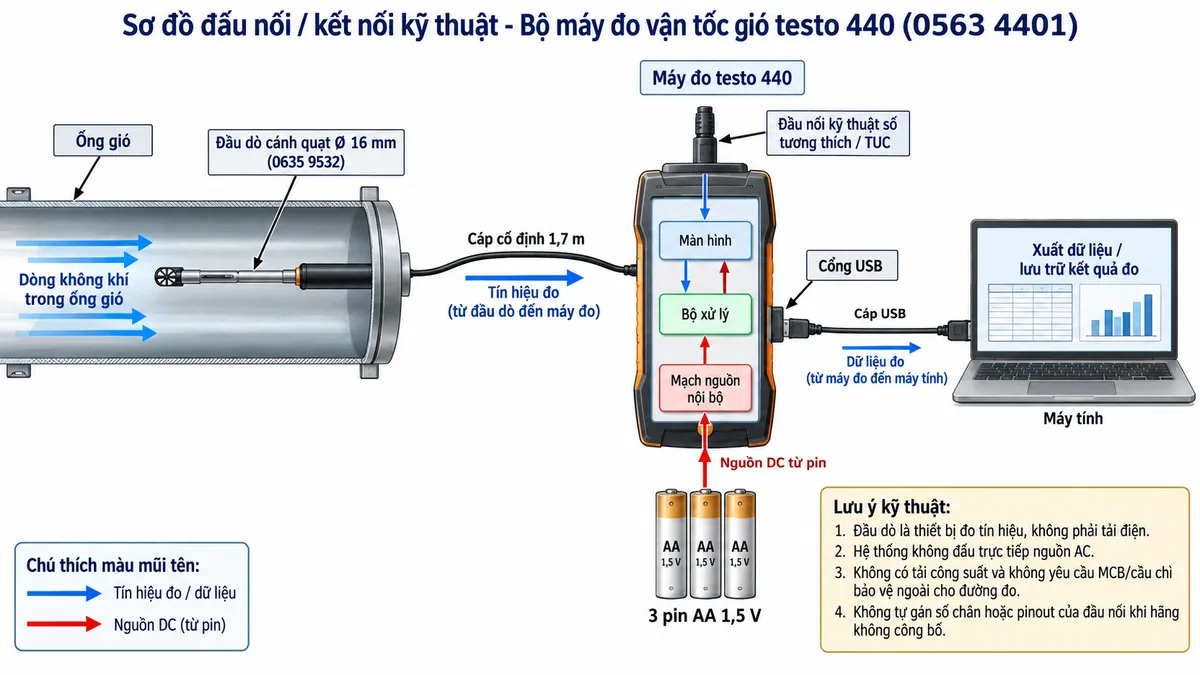

Kết nối đầu dò cánh quạt với testo 440

Đầu dò 0635 9532 là đầu dò kỹ thuật số có cáp cố định 1,7 m, kết nối trực tiếp với giao diện đầu dò tương thích trên testo 440. Đây là thiết bị đo cầm tay dùng pin nên không cần đấu nguồn điện lưới hoặc đấu nối với tải công suất như một thiết bị điều khiển công nghiệp. Cổng USB được sử dụng cho việc truyền dữ liệu sang máy tính; nguồn hoạt động chính của máy trong quá trình đo được cung cấp bởi ba pin AA.

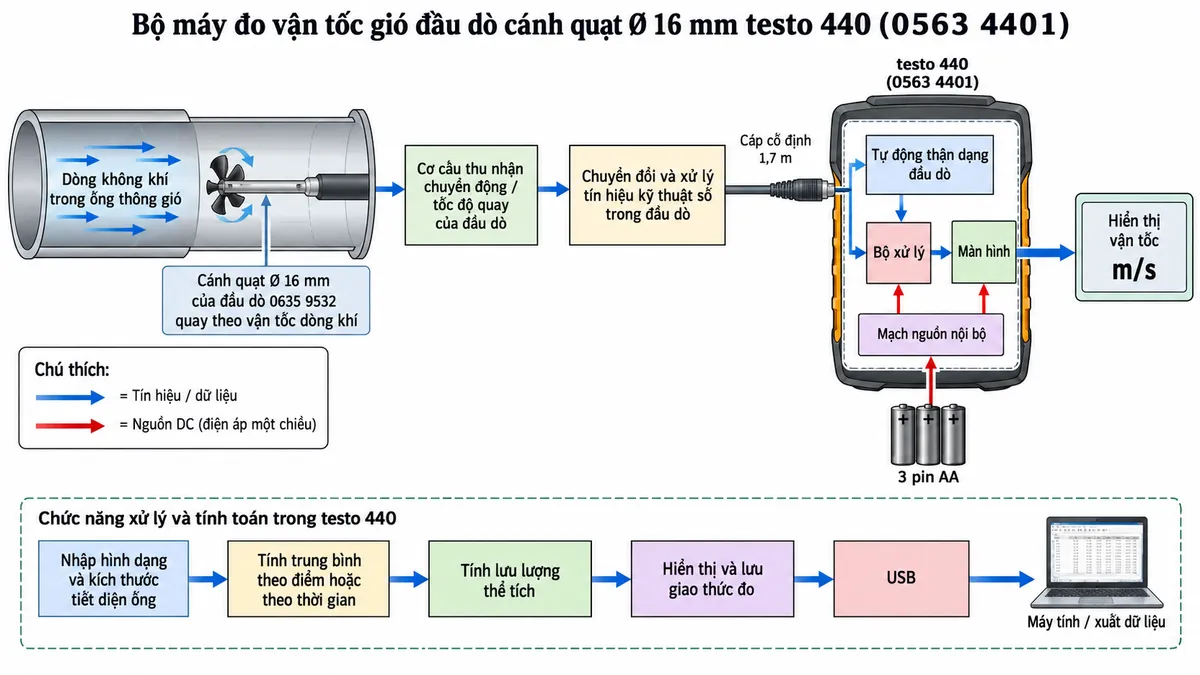

Nguyên lý đo vận tốc dòng khí bằng cánh quạt Ø 16 mm

Khi đặt đầu dò đúng hướng trong dòng khí, không khí đi qua đầu đo làm cánh quạt Ø 16 mm quay. Tốc độ quay thay đổi theo vận tốc dòng khí. Cụm điện tử của đầu dò thu nhận chuyển động của cánh quạt, chuyển đổi thành tín hiệu đo kỹ thuật số và truyền dữ liệu qua cáp tới testo 440. Máy xử lý tín hiệu và hiển thị vận tốc không khí theo đơn vị đã chọn.

Khi cần xác định lưu lượng, người dùng lựa chọn menu đo lưu lượng và nhập hình dạng cùng kích thước tiết diện của ống. testo 440 sử dụng vận tốc đo được cùng dữ liệu tiết diện để tính lưu lượng thể tích của dòng khí. Chức năng tính trung bình nhiều điểm hoặc trung bình theo thời gian hỗ trợ đánh giá dòng khí trong ống chính xác và có tính đại diện hơn so với chỉ lấy một giá trị tức thời tại một vị trí.

Ứng dụng thực tế

Máy đo vận tốc gió testo 440 phù hợp cho kiểm tra, nghiệm thu, bảo trì và cân chỉnh hệ thống điều hòa không khí và thông gió. Đầu dò Ø 16 mm đặc biệt hữu ích khi cần đưa đầu đo vào bên trong đường ống qua các lỗ đo có kích thước hạn chế.

• Đo vận tốc dòng khí trong đường ống cấp gió và hồi gió.
• Kiểm tra lưu lượng trong hệ thống HVAC sau lắp đặt hoặc bảo trì.
• Thực hiện đo nhiều điểm trên tiết diện ống để đánh giá phân bố vận tốc.
• Cân chỉnh lưu lượng giữa các nhánh của hệ thống thông gió.
• Kiểm tra hiệu quả vận hành của quạt, đường ống và hệ thống phân phối không khí thông qua các phép đo tại vị trí phù hợp.
• Lưu dữ liệu đo phục vụ nghiệm thu, bảo trì định kỳ và lập hồ sơ kỹ thuật.

4. Cam kết và nơi mua Bộ máy đo vận tốc gió testo 440

Khi lựa chọn testo 440 0563 4401 chính hãng, việc xác định đúng mã bộ sản phẩm và đúng đầu dò đi kèm là đặc biệt quan trọng. Cấu hình này sử dụng đầu dò cánh quạt Ø 16 mm mã 0635 9532 với telescope, được thiết kế chủ yếu cho các phép đo vận tốc và lưu lượng trong ống thông gió.

Khách hàng có nhu cầu mua Bộ máy đo vận tốc gió đầu dò cánh quạt Ø 16 mm testo 440 (0563 4401) chính hãng có thể liên hệ thietbicodien để được tư vấn đúng cấu hình, phụ kiện tương thích và giải pháp đo phù hợp với hệ thống HVAC thực tế.

Câu hỏi thường gặp (FAQ)

testo 440 mã 0563 4401 dùng để đo gì?

Bộ testo 440 0563 4401 được cấu hình để đo vận tốc không khí trong ống thông gió bằng đầu dò cánh quạt Ø 16 mm và hỗ trợ tính lưu lượng thể tích dựa trên vận tốc cùng tiết diện ống được nhập vào máy.

Dải đo vận tốc của đầu dò Ø 16 mm trong bộ này là bao nhiêu?

Đầu dò 0635 9532 có dải đo từ 0,6 đến 50 m/s, độ phân giải 0,1 m/s.

Đầu dò của bộ 0563 4401 có đo nhiệt độ không?

Đầu dò cánh quạt 0635 9532 thuộc cấu hình 0563 4401 được công bố cho phép đo vận tốc/lưu lượng và không phải phiên bản đầu dò cánh quạt Ø 16 mm tích hợp cảm biến nhiệt độ. testo 440 có thể thực hiện thêm các nhiệm vụ đo khác khi kết nối với đầu dò tương thích phù hợp.

testo 440 có tự tính lưu lượng thể tích không?

Có. Người dùng có thể chọn menu đo lưu lượng, khai báo hình dạng và kích thước tiết diện ống. Máy sử dụng dữ liệu vận tốc để tính toán và hiển thị lưu lượng thể tích.

Ống telescope của đầu dò kéo dài được bao nhiêu?

Ống telescope của đầu dò trong bộ có thể kéo dài tới 0,85 m, hỗ trợ đưa đầu dò sâu vào trong đường ống và tiếp cận các điểm đo khó thao tác.

testo 440 có lưu và xuất dữ liệu đo được không?

Có. Máy có bộ nhớ trong để lưu tới 7.500 giao thức đo và trang bị giao tiếp USB để chuyển dữ liệu sang máy tính phục vụ lưu trữ hoặc xử lý tiếp.

Bộ testo 440 0563 4401 có sử dụng Bluetooth cho đầu dò Ø 16 mm đi kèm không?

Không. Đầu dò 0635 9532 đi kèm bộ này là phiên bản đầu dò có dây với cáp cố định. Bản thân testo 440 vẫn hỗ trợ kết nối các đầu dò Bluetooth tương thích khác khi người dùng cần mở rộng hệ thống đo.

Đầu dò Ø 16 mm phù hợp nhất với ứng dụng nào?

Đường kính đầu dò nhỏ phù hợp cho phép đo bên trong ống thông gió, đặc biệt tại những vị trí cần đưa đầu dò qua lỗ đo hoặc cần khảo sát nhiều điểm trên tiết diện đường ống.
