Bộ máy đo vận tốc gió (đầu dò sợi nhiệt) Kit testo 440 (0563 4400)

Giới thiệu Bộ máy đo vận tốc gió đầu dò sợi nhiệt Kit testo 440 (0563 4400)

Bộ máy đo vận tốc gió đầu dò sợi nhiệt Kit testo 440 (0563 4400) là bộ thiết bị chuyên dụng để đo và đánh giá dòng không khí trong hệ thống thông gió, điều hòa không khí và HVAC. Bộ kit kết hợp máy đo đa năng testo 440 với đầu dò sợi nhiệt kỹ thuật số Ø 9 mm mã 0635 1032, cho phép đo đồng thời vận tốc không khí, nhiệt độ không khí và tính lưu lượng thể tích dựa trên kích thước tiết diện ống gió.

testo là thương hiệu thiết bị đo lường có nguồn gốc tại vùng Black Forest, miền Nam nước Đức, được thành lập từ năm 1957. Hãng phát triển nhiều giải pháp đo di động và cố định cho HVAC, chất lượng không khí trong nhà, nhiệt độ, độ ẩm, áp suất, lưu lượng và nhiều lĩnh vực kỹ thuật khác.

Với đầu dò sợi nhiệt có ống kính thiên văn kéo dài tới 0,85 m, Kit testo 440 phù hợp cho kỹ thuật viên cần kiểm tra các vị trí sâu trong ống gió, đo phân bố vận tốc tại nhiều điểm và nhanh chóng xác định lưu lượng không khí trong quá trình cân chỉnh hoặc bảo trì hệ thống.

Ưu điểm và tính năng nổi bật của Kit testo 440

• Đo vận tốc gió bằng cảm biến sợi nhiệt, thích hợp cho các phép đo dòng không khí trong ống thông gió.
• Đầu dò kỹ thuật số Ø 9 mm tích hợp cảm biến nhiệt độ, cho phép xác định song song vận tốc và nhiệt độ không khí.
• Đo vận tốc từ 0 đến 30 m/s với độ phân giải 0,01 m/s.
• Đầu dò tích hợp đo áp suất tuyệt đối để tự động bù ảnh hưởng của mật độ không khí, hỗ trợ nâng cao độ tin cậy của kết quả đo lưu lượng.
• Ống kính thiên văn tích hợp có thang chia và có thể kéo dài tới 0,85 m, thuận tiện khi khảo sát nhiều vị trí trong tiết diện ống gió.
• Tính lưu lượng thể tích trực tiếp sau khi người dùng nhập hình dạng và kích thước tiết diện ống trên máy đo testo 440.
• Hỗ trợ tính giá trị trung bình theo nhiều điểm hoặc theo thời gian, phù hợp với quá trình khảo sát và cân chỉnh hệ thống HVAC.
• Máy tự động nhận dạng đầu dò kỹ thuật số được kết nối, giúp giảm thao tác thiết lập khi đo.
• Màn hình đồ họa có khả năng hiển thị đồng thời nhiều giá trị đo để người vận hành dễ theo dõi.
• Bộ nhớ trong tối đa 7.500 giao thức đo và giao tiếp USB để xuất dữ liệu dạng CSV sang máy tính.
• Hệ testo 440 có thể mở rộng bằng nhiều đầu dò kỹ thuật số có dây, Bluetooth và đầu dò nhiệt độ loại K tương thích.
• Đầu cảm biến sợi nhiệt có nắp bảo vệ xoay, giúp hạn chế bụi bẩn và tác động cơ học khi không sử dụng.

Thông số kỹ thuật chính

Hạng mục	Thông số
Mã bộ kit	0563 4400
Máy đo chính	testo 440, mã 0560 4401
Đầu dò đi kèm	Đầu dò sợi nhiệt kỹ thuật số có cảm biến nhiệt độ, mã 0635 1032
Đường kính đầu dò sợi nhiệt	Ø 9 mm
Dải đo vận tốc không khí	0 đến 30 m/s
Độ chính xác vận tốc	±(0,03 m/s + 4% giá trị đo) trong dải 0 đến 20 m/s; ±(0,5 m/s + 5% giá trị đo) trong dải 20,01 đến 30 m/s
Độ phân giải vận tốc	0,01 m/s
Dải đo nhiệt độ của đầu dò	-20 đến +70 °C
Độ chính xác nhiệt độ đầu dò	±0,5 °C
Dải đo áp suất tuyệt đối của đầu dò	700 đến 1100 hPa
Độ chính xác áp suất tuyệt đối	±3 hPa
Chiều dài kính thiên văn	Tối đa 850 mm
Chiều dài cáp đầu dò	1,7 m
Nguồn máy testo 440	3 pin AA 1,5 V
Giao tiếp của máy	Bluetooth và USB

Chức năng, nguyên lý hoạt động và ứng dụng của Kit testo 440

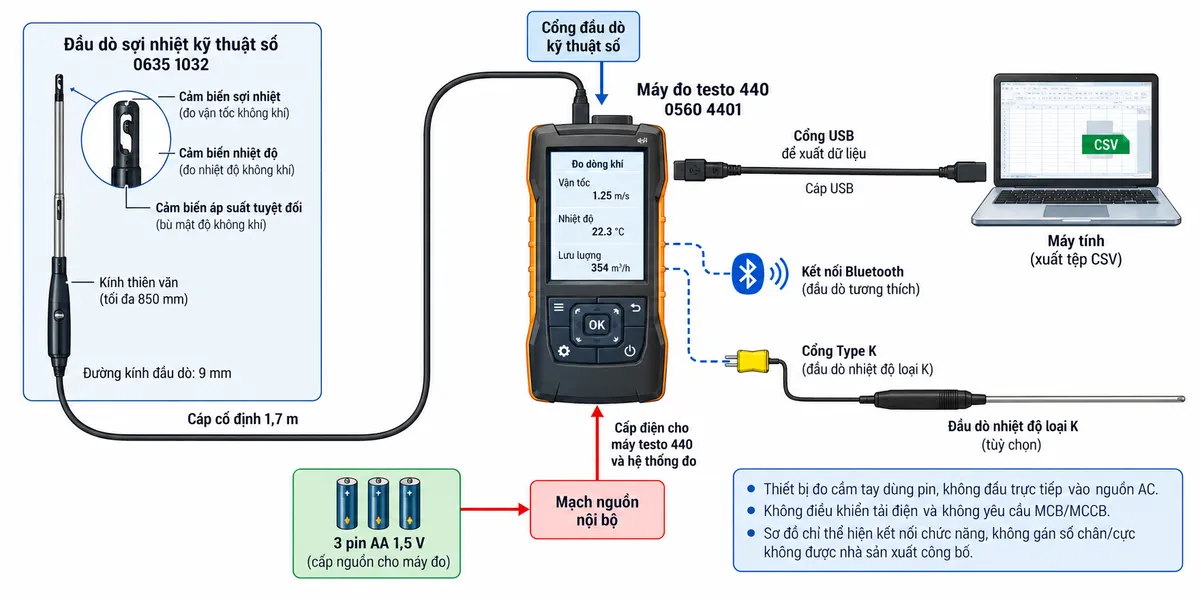

Kết nối đầu dò và quản lý dữ liệu đo

Trong cấu hình tiêu chuẩn của bộ kit, đầu dò sợi nhiệt 0635 1032 được nối trực tiếp với máy testo 440 bằng cáp cố định dài 1,7 m. Đây là hệ thống đo cầm tay sử dụng pin, không phải thiết bị đấu trực tiếp vào nguồn điện lưới hoặc tải công suất. Máy testo 440 sử dụng 3 pin AA để cấp nguồn cho mạch điện tử và nhận dữ liệu từ đầu dò kỹ thuật số.

Sau khi đo, dữ liệu đã lưu có thể truyền qua cổng USB sang máy tính và xử lý dưới dạng tệp CSV. Nền tảng testo 440 còn hỗ trợ kết nối thêm các đầu dò tương thích theo cấu hình của thiết bị, bao gồm đầu dò kỹ thuật số Bluetooth và đầu dò nhiệt độ loại K.

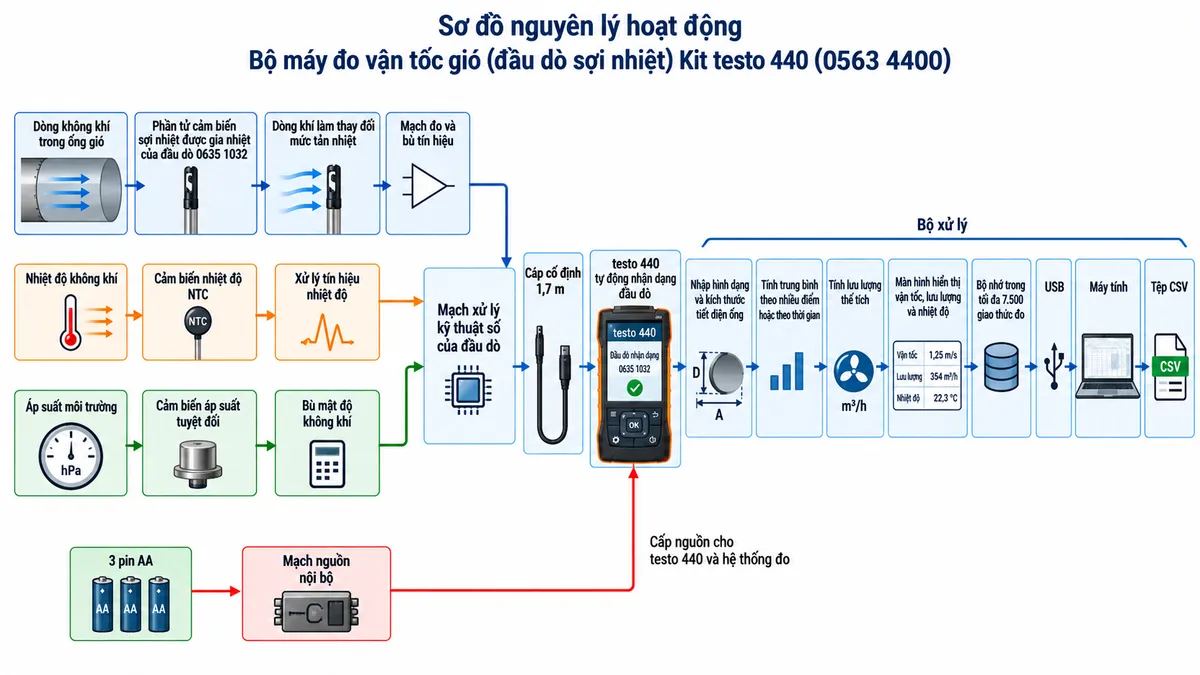

Nguyên lý đo vận tốc bằng sợi nhiệt

Nguyên lý cảm biến sợi nhiệt dựa trên sự trao đổi nhiệt giữa phần tử cảm biến được gia nhiệt và dòng không khí đi qua đầu dò. Khi vận tốc dòng khí thay đổi, mức độ làm mát phần tử sợi nhiệt cũng thay đổi. Mạch điện tử của đầu dò ghi nhận sự thay đổi này, xử lý tín hiệu và chuyển đổi thành giá trị vận tốc không khí.

Song song với phép đo vận tốc, cảm biến nhiệt độ tích hợp xác định nhiệt độ không khí. Đầu dò còn sử dụng phép đo áp suất tuyệt đối để bù mật độ không khí, hỗ trợ tăng độ tin cậy của phép đo dòng khí. Các giá trị được xử lý dưới dạng dữ liệu số và truyền qua cáp tới máy testo 440.

Trên máy đo, người dùng có thể nhập hình dạng và kích thước tiết diện ống. Từ vận tốc không khí và diện tích tiết diện, thiết bị tính lưu lượng thể tích. Khi khảo sát nhiều điểm trong ống gió, chức năng lấy trung bình theo điểm hoặc theo thời gian giúp tạo giá trị đại diện tốt hơn cho toàn bộ tiết diện dòng khí.

Ứng dụng thực tế

Máy đo vận tốc gió cho HVAC này đặc biệt phù hợp với công việc kiểm tra, vận hành và cân chỉnh hệ thống thông gió. Đường kính đầu dò nhỏ và kính thiên văn dài giúp kỹ thuật viên tiếp cận bên trong ống gió và khảo sát vận tốc tại nhiều vị trí khác nhau.

• Đo vận tốc không khí trong đường ống cấp gió và hồi gió.
• Xác định lưu lượng thể tích của hệ thống thông gió sau khi nhập tiết diện ống.
• Kiểm tra nhiệt độ không khí đồng thời với vận tốc dòng khí.
• Khảo sát phân bố vận tốc tại nhiều điểm trên tiết diện ống gió.
• Hỗ trợ cân chỉnh và nghiệm thu hệ thống HVAC, AHU và hệ thống thông gió công trình.
• Kiểm tra hiệu quả vận hành sau bảo trì, vệ sinh hoặc thay đổi thiết lập hệ thống thông gió.
• Lưu và xuất dữ liệu đo phục vụ phân tích, lập hồ sơ kỹ thuật hoặc so sánh kết quả theo thời gian.

Thành phần bộ Kit testo 440 0563 4400

Thành phần	Nội dung
Máy đo	testo 440 air velocity and IAQ measuring instrument, mã 0560 4401
Đầu dò	Đầu dò sợi nhiệt Ø 9 mm mã 0635 1032, tích hợp cảm biến nhiệt độ, cáp cố định 1,7 m và kính thiên văn kéo dài tới 0,85 m
Nguồn	3 pin AA
Kết nối dữ liệu	Cáp USB
Phụ kiện bảo quản	Vali cơ bản dành cho testo 440 và một đầu dò
Tài liệu đi kèm	Biên bản kiểm tra/hiệu chuẩn theo cấu hình cung cấp của nhà sản xuất

Cam kết và nơi mua Kit testo 440 chính hãng

Khi lựa chọn Kit testo 440 mã 0563 4400 chính hãng, khách hàng có được một giải pháp đồng bộ gồm máy đo, đầu dò sợi nhiệt kỹ thuật số và các phụ kiện cần thiết cho công việc đo vận tốc cũng như lưu lượng không khí trong hệ thống HVAC.

Để được tư vấn đúng cấu hình, kiểm tra thông tin kỹ thuật và đặt mua Bộ máy đo vận tốc gió đầu dò sợi nhiệt Kit testo 440 (0563 4400), khách hàng có thể liên hệ trực tiếp thietbicodien để lựa chọn sản phẩm chính hãng phù hợp với nhu cầu đo thực tế.

Câu hỏi thường gặp (FAQ)

Kit testo 440 0563 4400 dùng để đo những đại lượng nào?

Bộ kit tiêu chuẩn sử dụng đầu dò sợi nhiệt 0635 1032 để đo vận tốc không khí, nhiệt độ không khí và áp suất tuyệt đối phục vụ bù mật độ. Máy testo 440 có thể tính lưu lượng thể tích khi người dùng nhập thông tin tiết diện ống gió.

Dải đo vận tốc của đầu dò sợi nhiệt trong bộ kit là bao nhiêu?

Đầu dò 0635 1032 có dải đo vận tốc từ 0 đến 30 m/s và độ phân giải 0,01 m/s.

Kit testo 440 có đo trực tiếp lưu lượng gió hay không?

Có. Sau khi nhận giá trị vận tốc từ đầu dò, người dùng nhập hình dạng và kích thước tiết diện ống vào menu đo lưu lượng. Máy sẽ sử dụng dữ liệu vận tốc và tiết diện để tính lưu lượng thể tích của dòng khí.

Đầu dò sợi nhiệt của Kit testo 440 có phù hợp với ống gió sâu không?

Có. Đầu dò được trang bị kính thiên văn tích hợp có thang chia và có thể kéo dài tới 0,85 m, giúp tiếp cận các điểm đo nằm sâu bên trong đường ống thông gió.

Vì sao đầu dò có chức năng đo áp suất tuyệt đối?

Thông tin áp suất tuyệt đối được sử dụng để bù ảnh hưởng của mật độ không khí đối với phép đo dòng khí. Đây là một phần trong quá trình xử lý giúp đầu dò cung cấp kết quả đo đáng tin cậy hơn trong các điều kiện môi trường khác nhau.

Máy testo 440 có lưu được kết quả đo không?

Có. Máy có bộ nhớ trong cho tối đa 7.500 giao thức đo. Dữ liệu có thể được đọc qua cổng USB và xuất thành tệp CSV để tiếp tục lưu trữ hoặc xử lý trên máy tính.

Kit 0563 4400 sử dụng đầu dò Bluetooth hay đầu dò có dây?

Cấu hình tiêu chuẩn của 0563 4400 sử dụng đầu dò sợi nhiệt kỹ thuật số 0635 1032 với cáp cố định dài 1,7 m. Bản thân nền tảng testo 440 vẫn hỗ trợ các đầu dò Bluetooth tương thích khi cần mở rộng ứng dụng.

Kit testo 440 phù hợp với những công việc HVAC nào?

Sản phẩm phù hợp cho kiểm tra vận tốc trong ống gió, tính lưu lượng thể tích, cân chỉnh hệ thống thông gió, kiểm tra AHU, đánh giá hệ thống cấp và hồi gió, bảo trì HVAC cũng như lập dữ liệu phục vụ nghiệm thu kỹ thuật.
