Máy đo chênh áp testo 312-4 (0632 0327)

Máy đo chênh áp testo 312-4 (0632 0327) – thiết bị kiểm tra áp suất đường ống chuyên dụng

Máy đo chênh áp testo 312-4, mã đặt hàng 0632 0327, là thiết bị đo áp suất điện tử cầm tay được thiết kế cho công việc lắp đặt, kiểm tra và bảo trì hệ thống sưởi, đường ống khí và đường ống nước. Thiết bị tích hợp cảm biến chênh áp bên trong với dải đo đến 200 hPa, đồng thời hỗ trợ kết nối đầu dò áp suất ngoài cho các phép thử áp suất cao hơn.

Điểm mạnh của testo 312-4 là các quy trình đo được thiết kế cho những công việc thực tế như kiểm tra tải, kiểm tra độ kín đường ống khí, đánh giá khả năng sử dụng bằng phương pháp giảm áp, theo dõi áp suất khí và kiểm tra áp suất đường ống nước. Máy còn hỗ trợ lưu dữ liệu đo, in kết quả qua giao tiếp hồng ngoại và truyền dữ liệu sang máy tính để phân tích.

1. Giới thiệu và nguồn gốc thương hiệu Testo

Testo là thương hiệu thiết bị đo có nguồn gốc từ Đức, được thành lập tại vùng Black Forest vào năm 1957. Hãng phát triển nhiều giải pháp đo lường cầm tay và cố định phục vụ HVAC, hệ thống sưởi, công nghiệp, môi trường, thực phẩm và quản lý dữ liệu đo.

Trong nhóm thiết bị đo áp suất, máy đo chênh áp testo 312-4 được phát triển đặc biệt cho kỹ thuật hệ thống sưởi và đường ống. Thiết bị giúp kỹ thuật viên thực hiện các phép thử có trình tự rõ ràng, lưu kết quả và quản lý dữ liệu thuận tiện hơn so với việc chỉ sử dụng đồng hồ áp suất cơ thông thường.

2. Ưu điểm và tính năng nổi bật của testo 312-4

• Tích hợp cảm biến chênh áp 0 đến 200 hPa, phù hợp đo áp suất thấp và các phép kiểm tra đường ống khí.
• Hỗ trợ kiểm tra độ kín và kiểm tra tải trên hệ thống đường ống khí bằng các quy trình đo được cài đặt trong thiết bị.
• Có thể đánh giá khả năng sử dụng của đường ống khí bằng phương pháp theo dõi sự suy giảm áp suất.
• Hỗ trợ đầu dò áp suất ngoài để mở rộng phạm vi ứng dụng cho các phép thử áp suất cao trên đường ống nước.
• Có hai socket đầu dò, cho phép kết nối đầu dò nhiệt độ hoặc đầu dò áp suất tương thích tùy nhiệm vụ đo.
• Cho phép ghi tự động các giá trị đo trong thời gian dài, phù hợp theo dõi biến động áp suất của hệ thống.
• Bộ nhớ lớn phục vụ lưu chuỗi dữ liệu và biên bản đo tại nhiều vị trí kiểm tra.
• Hỗ trợ truyền dữ liệu sang máy tính và sử dụng phần mềm EasyHeat để quản lý, đánh giá hoặc trình bày kết quả.
• Có giao tiếp hồng ngoại cho máy in Testo tương thích, thuận tiện lập biên bản ngay tại hiện trường.
• Nguồn sử dụng linh hoạt bằng pin 9 V hoặc bộ nguồn 12 V DC phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo chênh áp bằng cảm biến trong máy	0 đến 200 hPa
Độ chính xác chênh áp từ 0 đến 3 hPa	±0,03 hPa
Độ chính xác từ 3,1 đến 40 hPa	±1,5 % giá trị đo
Độ chính xác từ 41 đến 200 hPa	±2 hPa hoặc ±1 % toàn dải
Độ phân giải chênh áp	0,01 hPa
Dải đo với đầu dò áp suất ngoài	0 đến 25 bar
Độ chính xác đầu dò áp suất ngoài	±0,6 % toàn dải
Độ phân giải phép đo áp suất ngoài	10 hPa
Đầu vào cảm biến	2 socket; hỗ trợ đầu dò nhiệt độ hoặc áp suất tương thích
Đo nhiệt độ	Hỗ trợ đầu dò cặp nhiệt điện Type K; dải đo phụ thuộc đầu dò sử dụng
Bộ nhớ	Khoảng 25.000 giá trị đo
Truyền dữ liệu PC	Giao tiếp nối tiếp RS232; hỗ trợ phần mềm EasyHeat
Giao tiếp máy in	Hồng ngoại
Nguồn cấp	Pin 9 V loại 6LR61 hoặc bộ nguồn 12 V DC phù hợp
Kích thước	219 x 68 x 50 mm

3. Chức năng, nguyên lý hoạt động và ứng dụng của testo 312-4

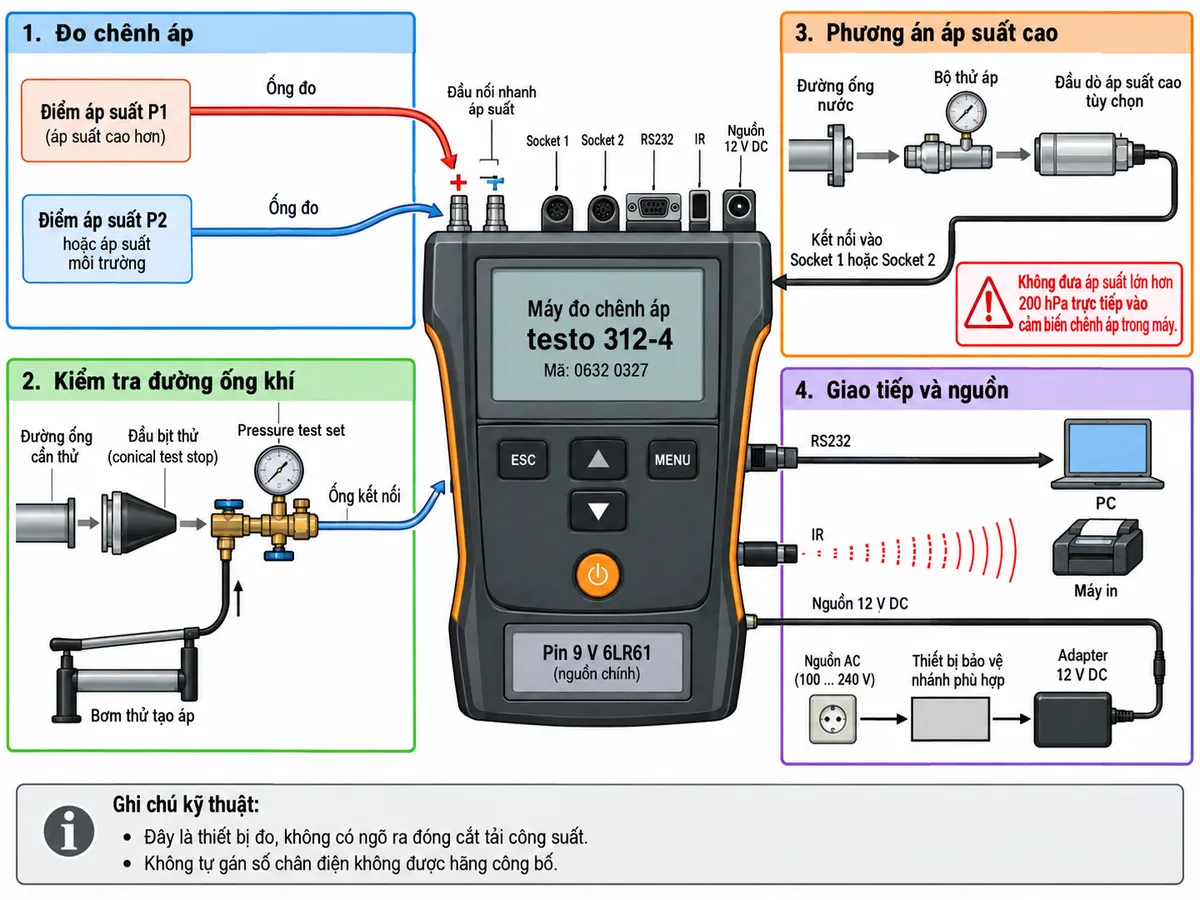

Kết nối thiết bị khi đo áp suất

Kết nối đo áp suất của testo 312-4 gồm hai đầu nối nhanh áp suất ký hiệu “+” và “−” dành cho cảm biến chênh áp tích hợp. Khi đo áp suất tương đối so với môi trường, đường áp suất cần kiểm tra được đưa tới đầu nối thích hợp và đầu còn lại tham chiếu áp suất môi trường. Khi đo chênh áp giữa hai điểm, hai đường áp suất được nối lần lượt vào hai đầu “+” và “−”.

Thiết bị còn có Socket 1 và Socket 2 dành cho các đầu dò tương thích như đầu dò nhiệt độ hoặc đầu dò áp suất ngoài. Cổng RS232 phục vụ truyền dữ liệu tới máy tính, trong khi giao tiếp IR được sử dụng với máy in Testo tương thích. Máy hoạt động bằng pin 9 V hoặc có thể sử dụng bộ nguồn 12 V DC phù hợp.

Đối với phép thử đường ống khí, phụ kiện thử áp, ống dẫn và đầu bịt thử được kết nối giữa đường ống cần kiểm tra và máy đo. Khi cần tạo áp suất thử có thể sử dụng bơm thử thích hợp. Với phép thử áp suất cao trên đường ống nước, cần sử dụng đầu dò áp suất cao và phụ kiện tương thích thay vì đưa áp suất vượt giới hạn trực tiếp vào cảm biến chênh áp bên trong máy.

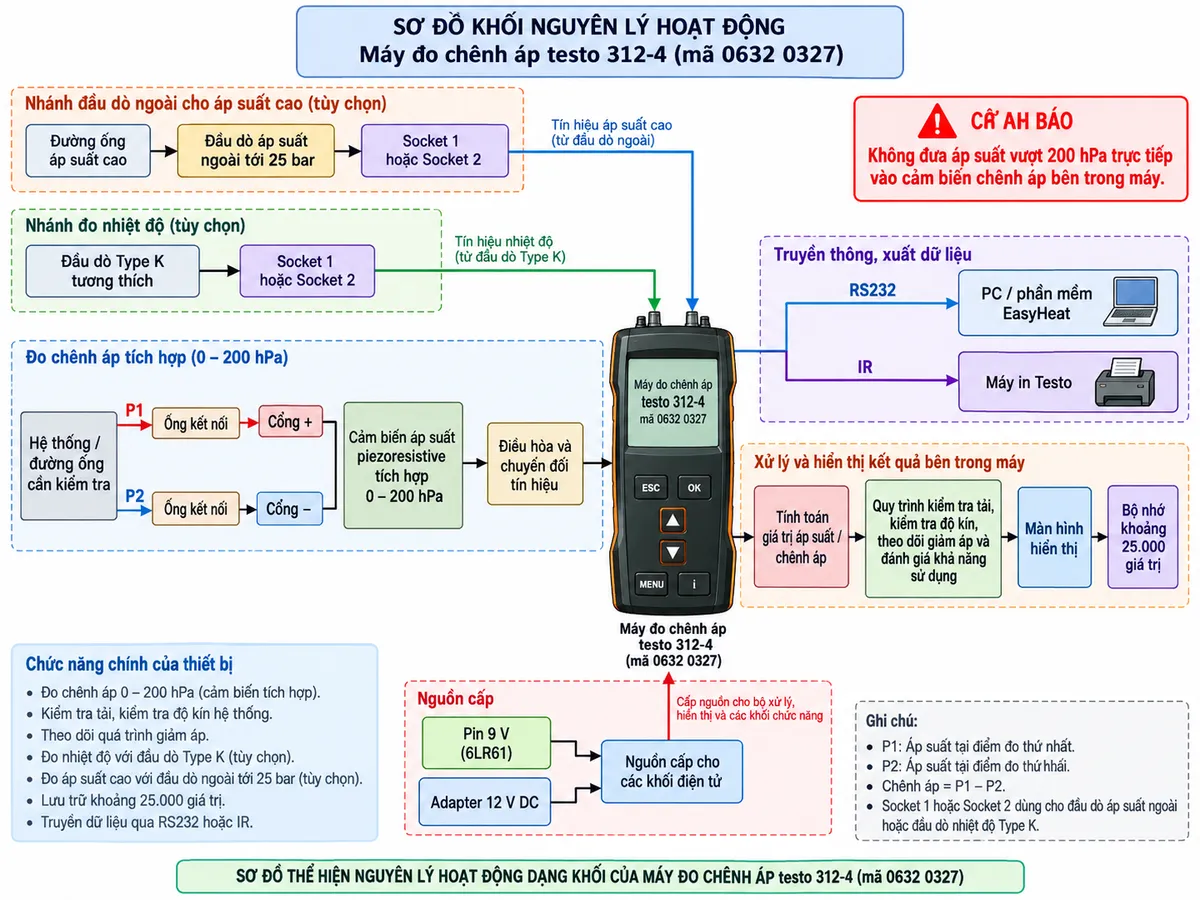

Nguyên lý đo chênh áp

Bên trong testo 312-4, áp suất từ hai cổng “+” và “−” tác động lên cảm biến áp suất kiểu piezoresistive. Cảm biến biến đổi chênh lệch áp suất thành tín hiệu điện, sau đó tín hiệu được xử lý để hiển thị giá trị áp suất trên màn hình. Trước phép đo, chức năng zero cho phép thiết lập điểm không của hệ thống đo trong điều kiện thích hợp.

Với phép thử độ kín, máy theo dõi áp suất trong đường ống theo thời gian. Giá trị ban đầu và sự biến đổi áp suất trong khoảng kiểm tra được bộ xử lý ghi nhận, từ đó hỗ trợ kỹ thuật viên đánh giá tình trạng của hệ thống theo quy trình kiểm tra đang áp dụng.

Kiểm tra đường ống khí

Một ứng dụng quan trọng của thiết bị là kiểm tra đường ống khí. Testo 312-4 hỗ trợ quy trình kiểm tra tải, kiểm tra độ kín và xác định khả năng sử dụng dựa trên phương pháp giảm áp. Thiết bị cũng có thể được sử dụng để theo dõi áp suất kết nối khí, áp suất dòng khí và hỗ trợ điều chỉnh áp suất vòi phun của burner hoặc thiết bị sưởi.

Kiểm tra đường ống nước

Khi kết hợp với đầu dò áp suất cao tùy chọn và bộ phụ kiện phù hợp, testo 312-4 có thể phục vụ kiểm tra áp suất trên hệ thống nước uống hoặc đường ống nước thải. Đầu dò ngoài đảm nhiệm việc đo áp suất cao và truyền tín hiệu về máy, giúp mở rộng phạm vi sử dụng mà không đưa áp suất cao trực tiếp vào cảm biến chênh áp 200 hPa của thiết bị.

Ghi, lưu và xử lý dữ liệu

Máy hỗ trợ ghi dữ liệu áp suất tự động trong khoảng thời gian dài và lưu khoảng 25.000 giá trị đo. Dữ liệu có thể được chuyển tới phần mềm EasyHeat trên máy tính để quản lý và đánh giá, hoặc in tại hiện trường bằng máy in hồng ngoại Testo tương thích. Khả năng này đặc biệt hữu ích khi cần lập hồ sơ kiểm tra và theo dõi diễn biến áp suất theo thời gian.

4. Cam kết và nơi mua Máy đo chênh áp testo 312-4

Khi lựa chọn Máy đo chênh áp testo 312-4 (0632 0327), việc xác định đúng mã máy, phụ kiện thử áp, đầu dò ngoài và nhu cầu kết nối dữ liệu là rất quan trọng để cấu hình thiết bị phù hợp với từng ứng dụng thực tế.

Khách hàng có nhu cầu mua testo 312-4 chính hãng, kiểm tra cấu hình sản phẩm hoặc lựa chọn phụ kiện tương thích có thể liên hệ trực tiếp thietbicodien để được tư vấn theo yêu cầu đo áp suất, kiểm tra đường ống khí hoặc đường ống nước.

Câu hỏi thường gặp (FAQ)

testo 312-4 dùng để đo gì?

Testo 312-4 chủ yếu dùng để đo áp suất và chênh áp, kiểm tra tải, kiểm tra độ kín, theo dõi giảm áp trên đường ống khí và hỗ trợ một số phép thử áp suất trên hệ thống nước khi sử dụng đúng đầu dò và phụ kiện.

Dải đo chênh áp của cảm biến tích hợp là bao nhiêu?

Cảm biến bên trong máy có dải đo chênh áp từ 0 đến 200 hPa. Không được đưa trực tiếp áp suất vượt giới hạn cho phép vào các đầu nối của cảm biến này.

testo 312-4 có đo được áp suất cao hơn 200 hPa không?

Có. Khi cần đo áp suất cao, thiết bị hỗ trợ đầu dò áp suất ngoài tương thích với dải đo tới 25 bar. Áp suất cao được đo qua đầu dò ngoài và không đưa trực tiếp vào cảm biến chênh áp tích hợp.

Máy có lưu dữ liệu đo không?

Có. testo 312-4 có bộ nhớ khoảng 25.000 giá trị đo và hỗ trợ ghi dữ liệu tự động, phù hợp cho các phép theo dõi áp suất kéo dài.

testo 312-4 có kết nối với máy tính được không?

Có. Thiết bị hỗ trợ truyền dữ liệu qua giao tiếp RS232 và có thể làm việc với phần mềm EasyHeat để quản lý, phân tích và trình bày dữ liệu đo.

Máy có thể in kết quả trực tiếp tại hiện trường không?

Có. testo 312-4 tích hợp giao tiếp hồng ngoại để truyền kết quả tới máy in Testo tương thích, giúp lập biên bản đo ngay tại vị trí kiểm tra.

testo 312-4 sử dụng nguồn điện nào?

Thiết bị có thể hoạt động bằng pin 9 V loại 6LR61 hoặc sử dụng bộ nguồn 12 V DC phù hợp. Đây là thiết bị đo cầm tay, không phải thiết bị đóng cắt hoặc cấp nguồn cho tải công suất.
