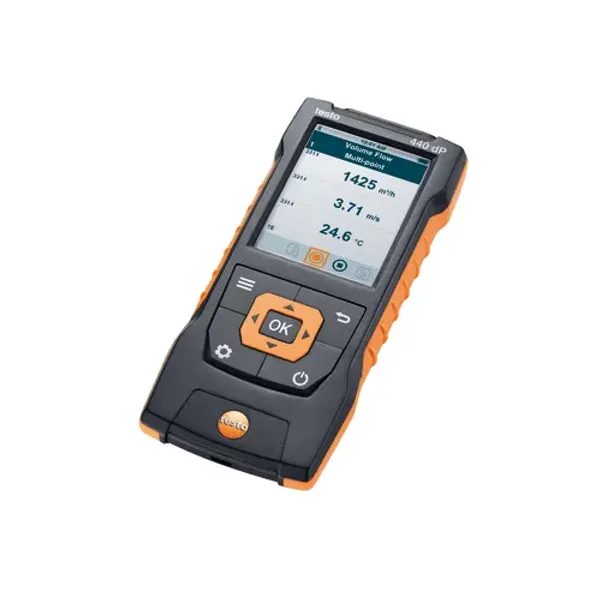

Máy đo IAQ đa năng bao gồm cảm biến áp suất chênh lệch testo 440 dP (0560 4402)

1. Giới thiệu Máy đo IAQ đa năng testo 440 dP (0560 4402) và thương hiệu Testo

Máy đo IAQ đa năng testo 440 dP (0560 4402) là thiết bị đo cầm tay chuyên dụng cho kiểm tra hệ thống thông gió, điều hòa không khí, chất lượng không khí trong nhà và các phép đo mức độ tiện nghi. Điểm khác biệt quan trọng của phiên bản testo 440 dP là được tích hợp cảm biến chênh áp, nhờ đó thiết bị có thể thực hiện phép đo bằng ống Pitot, đo chênh áp qua bộ lọc và xác định lưu lượng theo hệ số K mà không cần thêm một máy đo chênh áp riêng.

Testo là thương hiệu công nghệ đo lường của Đức, được thành lập năm 1957 tại vùng Black Forest. Hãng phát triển các giải pháp đo cầm tay và cố định phục vụ HVAC, công nghiệp, phòng thí nghiệm, chất lượng không khí, thực phẩm và nhiều lĩnh vực kỹ thuật khác. Dòng testo 440 được thiết kế theo hướng một máy đo trung tâm có thể kết hợp với nhiều loại đầu dò khác nhau, giúp kỹ thuật viên giảm số lượng thiết bị phải mang theo khi kiểm tra hiện trường.

Phiên bản testo 440 dP mã 0560 4402 được cung cấp với cảm biến chênh áp tích hợp, ống kết nối, 3 pin AA, cáp USB và biên bản kiểm tra/hiệu chuẩn xuất xưởng. Các đầu dò đo vận tốc, nhiệt độ, độ ẩm, CO2, CO và các đại lượng khác được lựa chọn riêng tùy ứng dụng.

2. Ưu điểm và tính năng nổi bật của testo 440 dP

• Cảm biến áp suất chênh lệch tích hợp cho phép đo với ống Pitot, kiểm tra chênh áp qua bộ lọc, quạt và xác định lưu lượng theo hệ số K.
• Có thể kết nối đồng thời tới ba đầu dò theo cấu hình gồm một đầu dò Bluetooth, một đầu dò có dây qua TUC và một đầu dò nhiệt độ thermocouple Type K.
• Tự động nhận dạng đầu dò giúp giảm thao tác cấu hình khi thay đổi đầu dò và hỗ trợ thực hiện công việc đo nhanh hơn tại hiện trường.
• Các menu đo được tổ chức theo ứng dụng như lưu lượng thể tích, lưu lượng bằng ống Pitot, hệ số K, mức độ nhiễu loạn, tải sưởi/làm lạnh, chỉ thị nguy cơ nấm mốc và ghi dữ liệu dài hạn.
• Kết nối Bluetooth hỗ trợ sử dụng các đầu dò không dây tương thích ở khoảng cách lên tới khoảng 20 m trong điều kiện phù hợp.
• Màn hình đồ họa có khả năng hiển thị song song ba giá trị đo, thuận tiện khi theo dõi nhiều đại lượng của hệ thống HVAC.
• Bộ nhớ trong hỗ trợ lưu tới khoảng 7.500 biên bản đo; dữ liệu có thể truyền qua USB và tiếp tục xử lý trên máy tính ở định dạng CSV.
• Thiết kế cầm tay nhỏ gọn và có nam châm phía sau để cố định máy lên bề mặt kim loại phù hợp khi thao tác tại hệ thống thông gió.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo chênh áp tích hợp	-150 đến +150 hPa
Độ phân giải chênh áp	0,01 hPa
Độ chính xác chênh áp	±0,05 hPa trong khoảng 0 đến +1,00 hPa; ±0,2 hPa + 1,5% giá trị đo ở phần dải còn lại
Kết nối đầu dò có dây	1 cổng TUC cho đầu dò số/NTC tương thích
Kết nối thermocouple	1 cổng Type K
Kết nối không dây	1 đầu dò số Bluetooth hoặc testo Smart Probe tương thích
Cổng đo áp suất	Hai cổng chênh áp ký hiệu + và -
Nguồn pin	3 pin AA
Thời lượng pin điển hình	Khoảng 12 giờ trong phép đo điển hình với đầu dò cánh quạt
Nguồn ngoài và truyền dữ liệu	Micro USB
Nhiệt độ vận hành	-20 đến +50 °C
Kích thước	154 x 65 x 32 mm
Khối lượng	250 g

3. Chức năng, nguyên lý hoạt động và ứng dụng của testo 440 dP

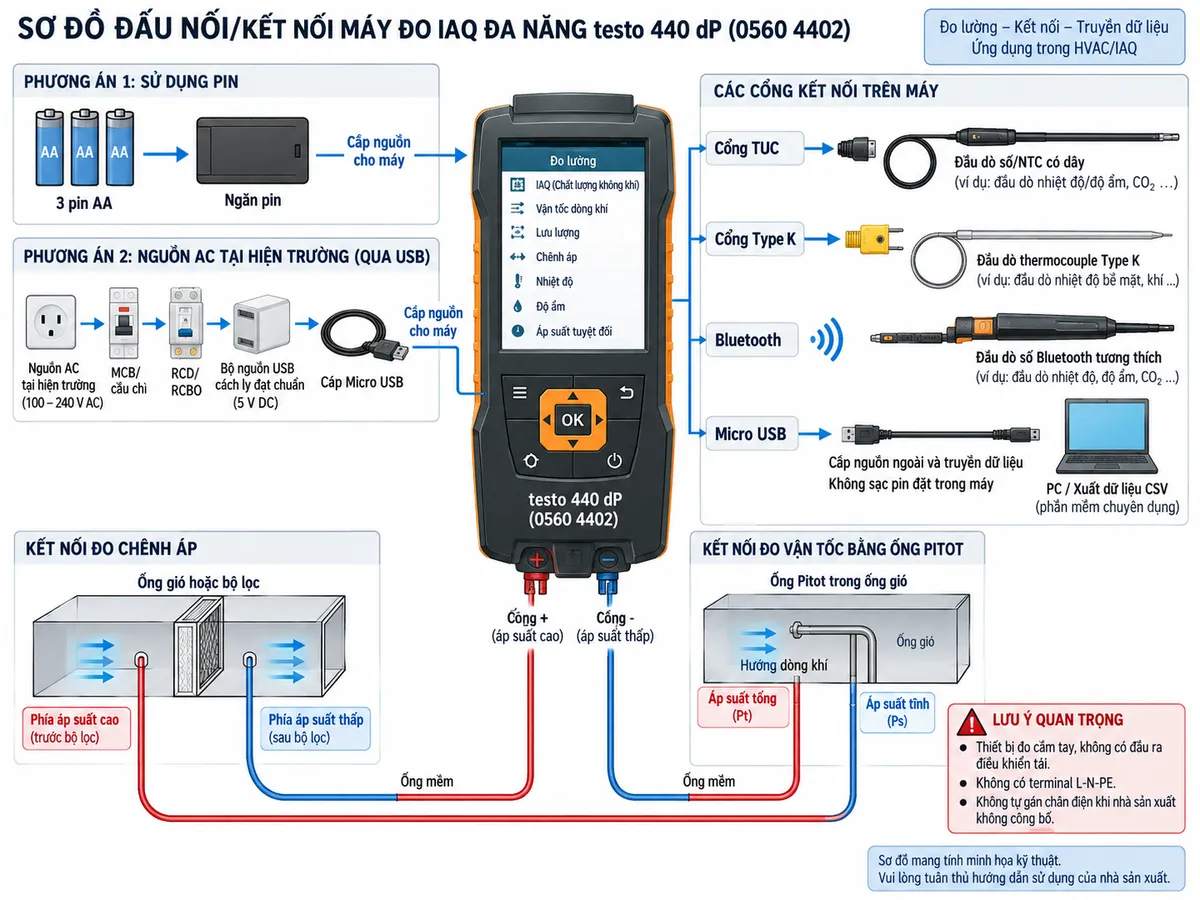

Kết nối nguồn, đầu dò và hệ thống cần đo

Máy đo IAQ và chênh áp testo 440 dP là thiết bị đo cầm tay, không phải bộ điều khiển tải điện. Máy sử dụng 3 pin AA hoặc có thể được cấp nguồn ngoài qua cổng Micro USB. Khi sử dụng nguồn ngoài, pin sạc đặt trong máy không được sạc qua thiết bị. Vì testo 440 dP không có ngõ ra đóng cắt tải và không đấu trực tiếp vào nguồn điện lưới, không được tự gán các cực L, N, PE hay các đầu ra relay cho thiết bị.

Trong phép đo HVAC, hai cổng áp suất ký hiệu + và - được nối bằng ống phù hợp tới ống Pitot hoặc hai phía của bộ lọc cần kiểm tra. Cổng TUC dùng cho đầu dò số có dây hoặc đầu dò NTC tương thích, cổng Type K nhận thermocouple Type K, còn đầu dò số tương thích có thể truyền dữ liệu tới máy qua Bluetooth.

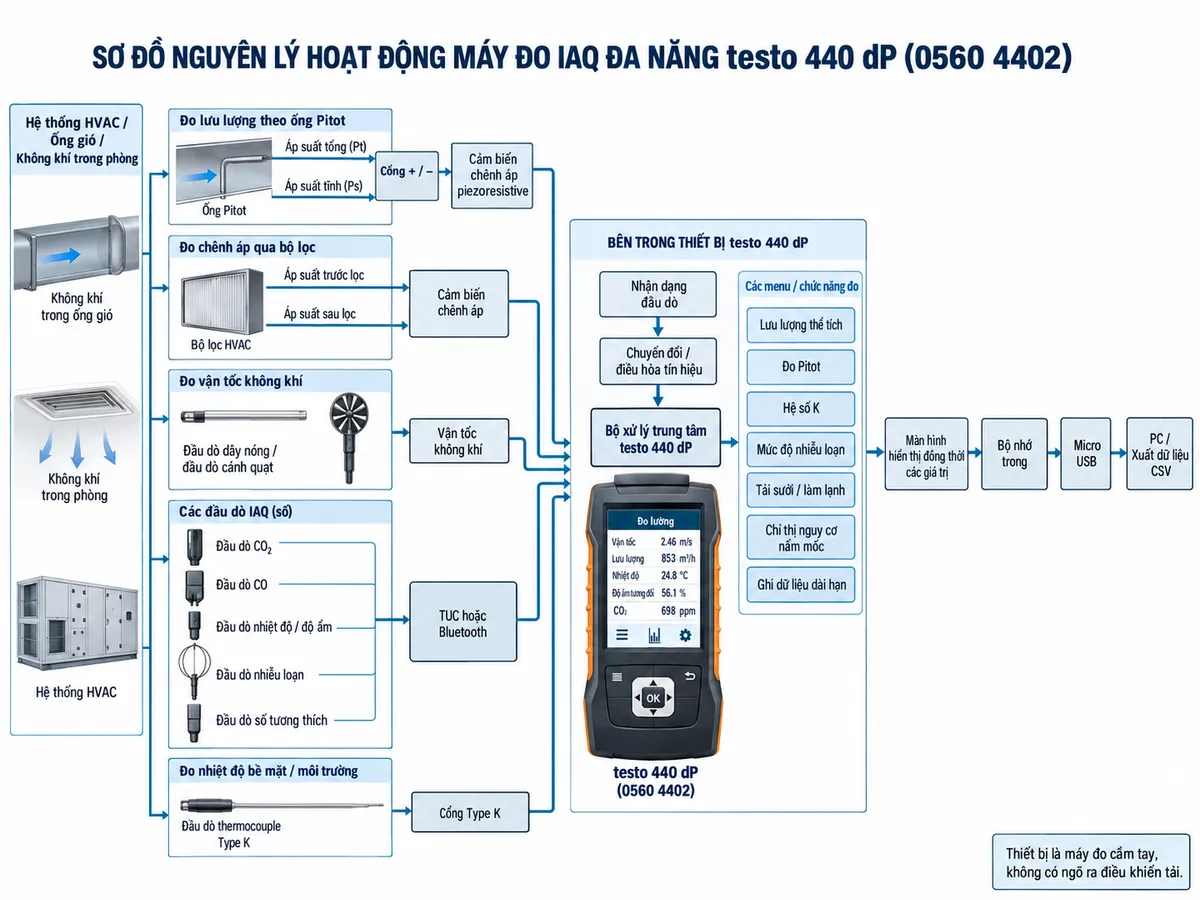

Nguyên lý đo chênh áp và lưu lượng khí

Khi hai cổng + và - nhận hai mức áp suất khác nhau, cảm biến chênh áp piezoresistive tích hợp chuyển chênh lệch áp suất thành tín hiệu đo. Bộ xử lý của testo 440 dP số hóa tín hiệu, áp dụng menu đo tương ứng và hiển thị kết quả trên màn hình.

Khi kết hợp với ống Pitot, chênh áp động của dòng khí được sử dụng để xác định vận tốc không khí. Sau khi nhập thông tin cần thiết về tiết diện ống gió, máy có thể hỗ trợ tính lưu lượng thể tích. Với cửa gió, quạt hoặc các bộ phận có hệ số K xác định, menu K-factor cho phép tính lưu lượng từ chênh áp và hệ số được nhập vào thiết bị.

Khi kiểm tra bộ lọc HVAC, kỹ thuật viên nối hai cổng áp suất vào trước và sau bộ lọc. Chênh áp đo được phản ánh tổn thất áp suất qua bộ lọc, hỗ trợ theo dõi tình trạng vận hành và đánh giá nhu cầu kiểm tra hoặc bảo trì theo tiêu chí của hệ thống.

Đo vận tốc và lưu lượng trong hệ thống HVAC

Khi kết hợp với đầu dò dây nóng, đầu dò cánh quạt hoặc ống Pitot phù hợp, testo 440 dP hỗ trợ kỹ thuật viên thực hiện đo vận tốc không khí và lưu lượng HVAC tại ống gió, cửa cấp khí và cửa hồi khí. Người dùng có thể nhập kích thước và hình dạng tiết diện ống trong menu đo để máy hỗ trợ tính lưu lượng thể tích trực tiếp.

Đánh giá chất lượng không khí trong nhà

Với đầu dò phù hợp, thiết bị có thể phục vụ các phép đo CO2, CO, nhiệt độ và độ ẩm trong văn phòng, lớp học, phòng họp, khu vực sản xuất hoặc các không gian có hệ thống HVAC. Chế độ ghi dài hạn cho phép thiết lập thời gian và chu kỳ đo để theo dõi sự biến đổi của các thông số trong ngày.

Đánh giá mức độ tiện nghi và nhiễu loạn

Khi dùng đầu dò nhiễu loạn tương thích, testo 440 hỗ trợ xác định mức độ nhiễu loạn và nguy cơ gió lùa theo các phương pháp liên quan đến EN ISO 7730 và ASHRAE 55. Đây là ứng dụng hữu ích trong đánh giá điều kiện tiện nghi nhiệt tại nơi làm việc và các khu vực sử dụng điều hòa không khí.

Ứng dụng trong phòng sạch và phòng thí nghiệm

Hệ sinh thái đầu dò của testo 440 cho phép mở rộng thiết bị cho các công việc như đo luồng khí tầng, đo vận tốc tại tủ hút, đo độ ẩm chính xác, kiểm tra phân bố nhiệt độ và các phép đo môi trường cần nhiều đại lượng trên cùng một máy cầm tay.

4. Cam kết và nơi mua Máy đo IAQ testo 440 dP chính hãng

Khi lựa chọn testo 440 dP 0560 4402 chính hãng, người dùng có một nền tảng đo linh hoạt cho nhiều công việc HVAC và IAQ, đồng thời có thể mở rộng hệ thống theo nhu cầu bằng các đầu dò tương thích thay vì phải đầu tư nhiều máy đo riêng biệt.

Để đặt mua Máy đo IAQ đa năng bao gồm cảm biến áp suất chênh lệch testo 440 dP (0560 4402), lựa chọn đầu dò phù hợp với từng ứng dụng và được hỗ trợ kiểm tra đúng cấu hình sản phẩm, hãy liên hệ mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

testo 440 dP khác gì so với testo 440 tiêu chuẩn?

Điểm khác biệt chính là testo 440 dP có cảm biến chênh áp tích hợp và hai cổng áp suất +/-. Nhờ đó phiên bản dP có thể thực hiện các ứng dụng như đo bằng ống Pitot, kiểm tra bộ lọc và tính lưu lượng theo hệ số K trực tiếp trên máy.

testo 440 dP có sẵn đầu dò vận tốc, CO2 hoặc độ ẩm không?

Mã 0560 4402 là máy đo trung tâm với cảm biến chênh áp tích hợp. Các đầu dò vận tốc, CO2, CO, nhiệt độ, độ ẩm, nhiễu loạn và các đầu dò chuyên dụng khác được lựa chọn riêng theo nhu cầu ứng dụng.

testo 440 dP có thể kết nối bao nhiêu đầu dò cùng lúc?

Thiết bị có thể kết nối đồng thời tới ba đầu dò theo cấu hình gồm một đầu dò Bluetooth, một đầu dò có dây tương thích qua TUC và một đầu dò nhiệt độ sử dụng đầu nối thermocouple Type K.

testo 440 dP có dùng để đo lưu lượng trong ống gió được không?

Có. Máy hỗ trợ nhiều phương pháp đo lưu lượng trong ống gió, bao gồm kết hợp đầu dò vận tốc phù hợp hoặc ống Pitot. Menu đo cho phép nhập thông tin tiết diện để hỗ trợ tính lưu lượng thể tích.

Máy có dùng để kiểm tra độ bẩn hoặc tình trạng bộ lọc HVAC không?

Máy có thể đo chênh áp giữa phía trước và phía sau bộ lọc. Giá trị chênh áp này là dữ liệu kỹ thuật quan trọng để đánh giá tổn thất áp suất và theo dõi tình trạng bộ lọc theo yêu cầu của hệ thống HVAC.

testo 440 dP có xuất dữ liệu sang máy tính được không?

Có. Dữ liệu đã lưu có thể truyền qua cổng USB để tiếp tục xử lý trên máy tính, bao gồm xuất dữ liệu ở định dạng CSV.

Máy có thể hoạt động bằng nguồn USB hay chỉ dùng pin?

testo 440 dP sử dụng 3 pin AA và cũng hỗ trợ nguồn ngoài qua Micro USB. Khi sử dụng nguồn ngoài, thiết bị không sạc các pin sạc đang được lắp trong ngăn pin.

testo 440 dP có điều khiển quạt, van hoặc tải điện không?

Không. Đây là thiết bị đo lường cầm tay, không phải bộ điều khiển quá trình. Máy không có ngõ ra relay để đóng cắt tải và không có các đầu nối nguồn kiểu L-N-PE cho tải công nghiệp.
