Máy đo lưu lượng không khí với đầu dò dạng sợi nhiệt Kit testo 400 (0563 0400 71 )

Máy đo lưu lượng không khí với đầu dò dạng sợi nhiệt Kit testo 400 (0563 0400 71)

Máy đo lưu lượng không khí Kit testo 400 mã đặt hàng 0563 0400 71 là bộ thiết bị đo IAQ đa năng chuyên dùng cho kiểm tra lưu lượng, vận tốc gió và các thông số môi trường trong hệ thống thông gió, điều hòa không khí HVAC. Bộ kit được cấu hình tập trung cho công việc đo dòng khí, bao gồm máy testo 400, đầu dò sợi nhiệt Bluetooth có cảm biến nhiệt độ/độ ẩm, đầu dò cánh gạt Ø 100 mm, đầu dò nhiệt độ/độ ẩm chính xác cao, phụ kiện đo và vali bảo vệ.

1. Giới thiệu và nguồn gốc thương hiệu testo

testo là thương hiệu thiết bị đo lường có nguồn gốc từ Đức, được thành lập năm 1957 tại vùng Black Forest. Hãng phát triển nhiều giải pháp đo cầm tay và cố định phục vụ HVAC, chất lượng không khí trong nhà, nhiệt độ, độ ẩm, áp suất, lưu lượng, khí thải và nhiều lĩnh vực công nghiệp khác.

Kit testo 400 mã 0563 0400 71 được thiết kế cho kỹ thuật viên HVAC, chuyên gia IAQ, đơn vị commissioning, bảo trì tòa nhà và các đơn vị cần khảo sát hệ thống thông gió. Máy hỗ trợ các chương trình đo có hướng dẫn, lưu trữ dữ liệu và lập tài liệu ngay tại hiện trường, giúp chuẩn hóa quy trình đo thay vì phải xử lý từng giá trị riêng lẻ.

Cấu hình chính của bộ Kit testo 400 0563 0400 71

• Máy đo IAQ đa năng testo 400 cùng ống silicone, bộ nguồn với cáp USB và tài liệu hiệu chuẩn.
• Đầu dò sợi nhiệt Bluetooth có cảm biến nhiệt độ và độ ẩm, telescope kéo dài đến 1,0 m, bộ chuyển đổi tay cầm, tay cầm Bluetooth, pin AA và tài liệu hiệu chuẩn.
• Đầu dò cánh gạt Ø 100 mm tích hợp cảm biến nhiệt độ.
• Đầu dò nhiệt độ/độ ẩm chính xác cao.
• Đầu nối góc 90° dành cho đầu dò cánh gạt Ø 100 mm.
• Vali vận chuyển và bảo vệ thiết bị.

2. Ưu điểm và tính năng nổi bật của Kit testo 400

Điểm nổi bật của bộ kit là khả năng kết hợp nhiều phương pháp đo trên cùng một nền tảng. Đầu dò sợi nhiệt đo vận tốc không khí phù hợp với khảo sát dòng khí trong ống dẫn, trong khi đầu dò cánh gạt Ø 100 mm thuận tiện khi đo tại miệng cấp, miệng hồi và các cửa thông gió có tiết diện lớn.

• Hỗ trợ xác định lưu lượng thể tích trong ống dẫn bằng phép đo lưới theo EN ISO 12599 và ASHRAE 111.
• Có thể xác định lưu lượng tại cửa gió thông qua đo áp suất tham chiếu và nhập K-factor do nhà sản xuất cửa gió cung cấp.
• Đầu dò sợi nhiệt Bluetooth đồng thời thu nhận vận tốc không khí, nhiệt độ và độ ẩm.
• Đầu dò cánh gạt Ø 100 mm hỗ trợ đo đồng thời vận tốc không khí, lưu lượng thể tích và nhiệt độ.
• Đầu dò nhiệt độ/độ ẩm chính xác cao phù hợp cho đánh giá điều kiện không khí trong nhà và các phép đo dài hạn.
• Kết nối Bluetooth không dây giúp giảm dây dẫn khi thao tác trong ống gió hoặc tại các vị trí trên cao.
• Máy testo 400 hỗ trợ đồng thời nhiều đầu dò qua Bluetooth, TUC và cổng thermocouple loại K.
• Tích hợp cảm biến chênh áp và cảm biến áp suất tuyệt đối trong thiết bị chính.
• Màn hình cảm ứng HD 5 inch hỗ trợ menu đo trực quan và hiển thị nhiều thông số trên cùng giao diện.
• Bộ nhớ lớn cho phép lưu lượng dữ liệu đáng kể phục vụ khảo sát và lập hồ sơ.
• Dữ liệu có thể tiếp tục được quản lý và phân tích bằng phần mềm testo DataControl.

Thông số kỹ thuật chính

Hạng mục	Thông số
Mã đặt hàng của bộ kit	0563 0400 71
Dải đo vận tốc của đầu dò sợi nhiệt	0 đến 50 m/s
Dải nhiệt độ của đầu dò sợi nhiệt	-20 đến +70 °C
Dải độ ẩm của đầu dò sợi nhiệt	5 đến 95 %RH
Dải áp suất tuyệt đối của đầu dò sợi nhiệt	700 đến 1100 hPa
Dải vận tốc của đầu dò cánh gạt Ø 100 mm	0,3 đến 35 m/s
Dải nhiệt độ của đầu dò cánh gạt Ø 100 mm	-20 đến +70 °C
Dải độ ẩm của đầu dò nhiệt độ/độ ẩm chính xác cao	0 đến 100 %RH
Dải nhiệt độ của đầu dò nhiệt độ/độ ẩm chính xác cao	-20 đến +70 °C
Chênh áp của testo 400	-100 đến +200 hPa
Kết nối đầu dò	4 x Bluetooth, 2 x TUC, 2 x TC loại K
Giao tiếp	Bluetooth, WLAN, USB
Nguồn máy testo 400	Pin Li-ion sạc lại 5550 mAh
Thời gian hoạt động	Xấp xỉ 10 giờ hoạt động liên tục
Màn hình và bộ nhớ	Màn hình cảm ứng HD 5,0 inch, 1280 x 720 pixel; bộ nhớ 2 GB, tương ứng khoảng 1.000.000 giá trị đo

3. Chức năng, nguyên lý hoạt động và ứng dụng

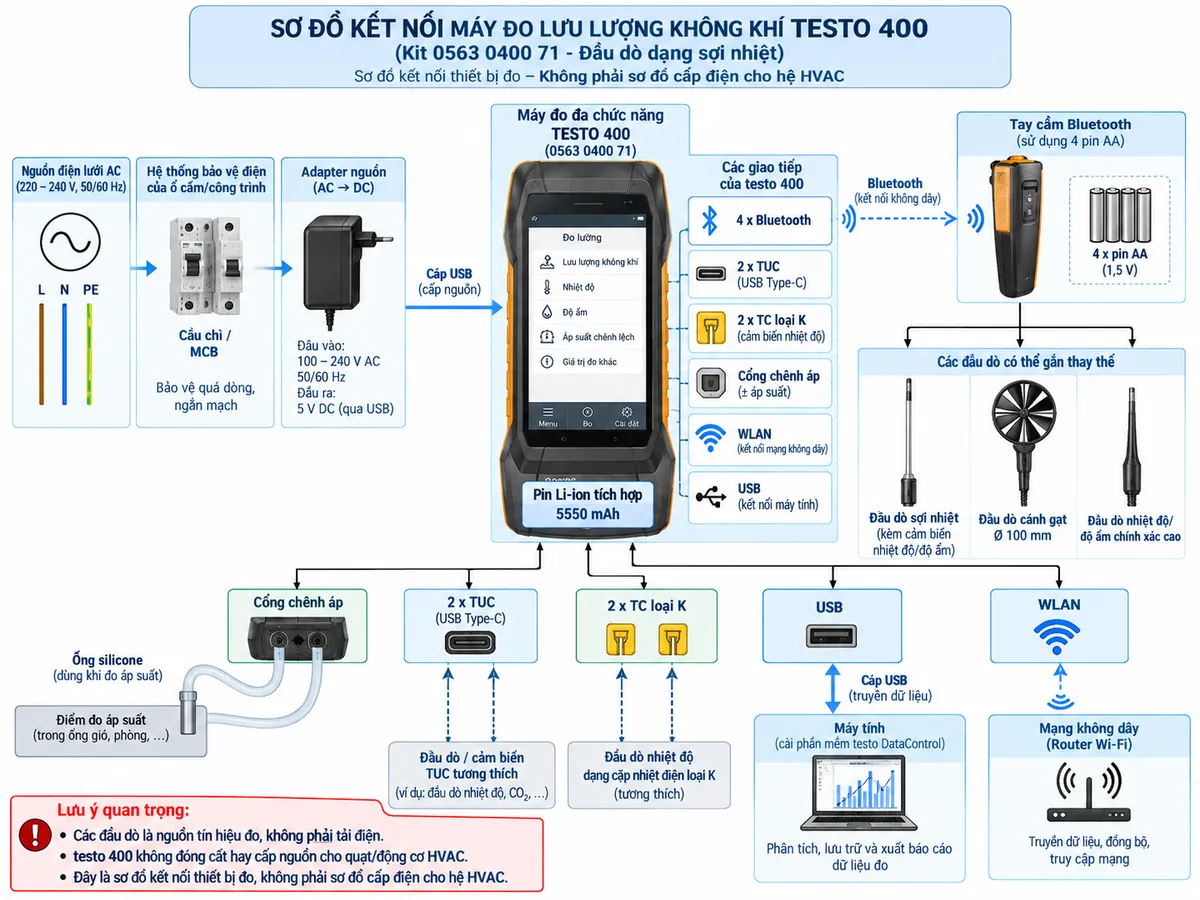

Kết nối thiết bị và đầu dò

Trong cấu hình tiêu chuẩn, testo 400 kết nối đầu dò Bluetooth để nhận dữ liệu không dây từ tay cầm gắn đầu dò sợi nhiệt, đầu dò cánh gạt hoặc đầu dò nhiệt độ/độ ẩm tương thích. Thiết bị chính cũng có các cổng TUC và TC loại K để mở rộng với đầu dò phù hợp. Cổng USB được sử dụng trong hệ thống cấp nguồn/sạc và trao đổi dữ liệu theo cấu hình sử dụng, trong khi WLAN và Bluetooth phục vụ truyền thông không dây.

Đây là thiết bị đo cầm tay, không phải bộ điều khiển tải điện. Vì vậy sơ đồ kết nối cần thể hiện đường cấp nguồn cho thiết bị đo và đường truyền tín hiệu từ các đầu dò, không mô tả testo 400 như một thiết bị đóng cắt hoặc cấp điện cho quạt, động cơ hay hệ thống HVAC.

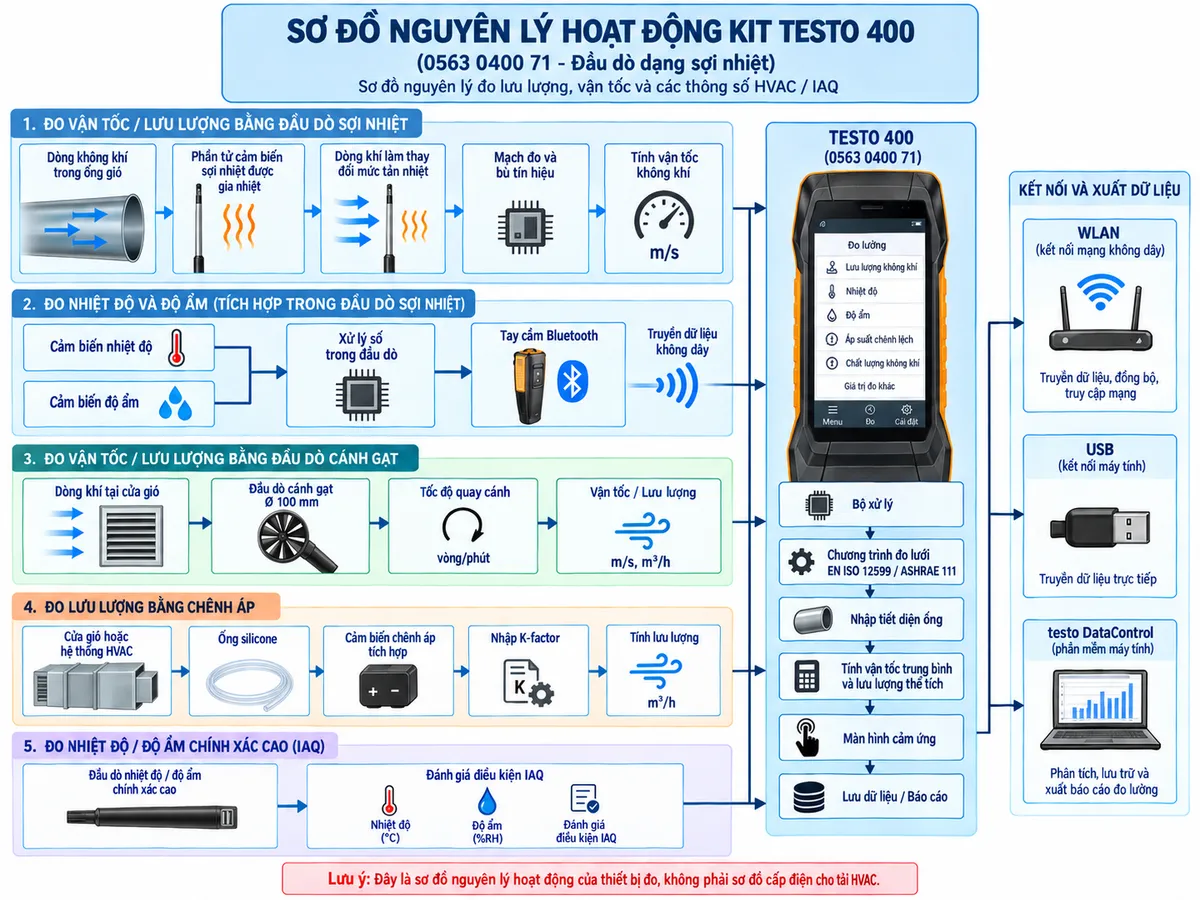

Nguyên lý đo bằng đầu dò sợi nhiệt

Trong phép đo vận tốc gió, nguyên lý sợi nhiệt dựa trên sự trao đổi nhiệt giữa phần tử cảm biến được gia nhiệt và dòng không khí đi qua cảm biến. Khi tốc độ dòng khí thay đổi, mức tản nhiệt tại phần tử cảm biến cũng thay đổi. Mạch điện tử của đầu dò xử lý sự thay đổi này và chuyển thành giá trị vận tốc không khí.

Đầu dò trong bộ kit còn tích hợp cảm biến nhiệt độ và độ ẩm. Các giá trị được số hóa tại đầu dò và truyền qua Bluetooth tới testo 400. Thiết bị sử dụng thông tin đo cùng dữ liệu hình học của ống gió hoặc thông số ứng dụng để tính toán, trung bình hóa và trình bày kết quả theo chương trình đo đã chọn.

Đo lưu lượng trong ống gió

Đối với đo lưu lượng không khí trong ống dẫn, kỹ thuật viên có thể đưa đầu dò sợi nhiệt vào các điểm xác định trên tiết diện ống. Telescope kéo dài đến 1,0 m hỗ trợ tiếp cận các vị trí sâu trong ống. testo 400 hướng dẫn phép đo lưới, thu nhận các giá trị vận tốc tại nhiều điểm và xử lý để xác định vận tốc trung bình cũng như lưu lượng thể tích theo tiết diện đã nhập.

Phương pháp này đặc biệt phù hợp cho công tác cân chỉnh hệ thống HVAC, commissioning, kiểm tra sau bảo trì và xác minh khả năng phân phối không khí của đường ống.

Đo tại cửa cấp và cửa hồi

Với các cửa gió hoặc miệng thông gió, đầu dò cánh gạt Ø 100 mm có thể được sử dụng để khảo sát dòng khí trực tiếp. Khi vị trí đo nằm trên trần, đầu dò có thể kết hợp telescope và phụ kiện góc 90° để giúp đặt bề mặt cánh gạt đúng hướng dòng khí mà không yêu cầu người sử dụng phải giữ máy sát vị trí đo.

testo 400 cũng hỗ trợ đo lưu lượng theo K-factor bằng cách đo áp suất tham chiếu và nhập hệ số K do nhà sản xuất cửa gió cung cấp. Cách đo này hữu ích với các loại terminal, diffuser hoặc cửa gió được nhà sản xuất quy định phương pháp xác định lưu lượng dựa trên áp suất.

Đo nhiệt độ, độ ẩm và chênh áp

Đầu dò nhiệt độ/độ ẩm chính xác cao mở rộng bộ kit từ một máy đo gió thành hệ thống khảo sát IAQ toàn diện hơn. Người dùng có thể theo dõi nhiệt độ, độ ẩm tương đối và các đại lượng độ ẩm được thiết bị tính toán. Cảm biến chênh áp tích hợp trong testo 400 còn phù hợp cho các công việc như kiểm tra chênh áp qua bộ lọc hoặc thực hiện các phép đo áp suất trong hệ thống thông gió khi kết nối đúng phụ kiện.

Các ứng dụng tiêu biểu

• Đo vận tốc và lưu lượng không khí trong ống dẫn HVAC.
• Cân chỉnh lưu lượng hệ thống cấp gió và hồi gió.
• Đo tại cửa gió, diffuser và miệng thông gió.
• Commissioning và nghiệm thu hệ thống thông gió, điều hòa không khí.
• Kiểm tra hiệu suất hệ thống sau bảo trì hoặc thay đổi thiết kế.
• Đo chênh áp trong các ứng dụng HVAC phù hợp.
• Khảo sát nhiệt độ và độ ẩm không khí trong nhà.
• Lưu trữ, lập tài liệu và phân tích dữ liệu đo cho công tác kỹ thuật hiện trường.

4. Cam kết và nơi mua Kit testo 400 chính hãng

Khi lựa chọn Kit testo 400 0563 0400 71 chính hãng, người dùng nên kiểm tra đúng mã đặt hàng và cấu hình phụ kiện để bảo đảm nhận đúng bộ đầu dò sợi nhiệt, đầu dò cánh gạt Ø 100 mm, đầu dò nhiệt độ/độ ẩm chính xác cao cùng các phụ kiện tương ứng.

Để được tư vấn cấu hình, kiểm tra thông số kỹ thuật và đặt mua Máy đo lưu lượng không khí với đầu dò dạng sợi nhiệt Kit testo 400 (0563 0400 71), khách hàng có thể liên hệ trực tiếp thietbicodien để lựa chọn sản phẩm chính hãng phù hợp với yêu cầu đo HVAC và IAQ thực tế.

Câu hỏi thường gặp (FAQ)

Kit testo 400 0563 0400 71 dùng để đo gì?

Kit testo 400 được cấu hình chủ yếu để đo vận tốc và lưu lượng không khí trong hệ thống HVAC. Bộ kit còn có khả năng đo nhiệt độ, độ ẩm và chênh áp thông qua các đầu dò và cảm biến tương ứng.

Đầu dò sợi nhiệt trong bộ kit đo được vận tốc gió bao nhiêu?

Đầu dò sợi nhiệt Bluetooth đi kèm bộ 0563 0400 71 có dải đo vận tốc không khí từ 0 đến 50 m/s. Đầu dò đồng thời tích hợp cảm biến nhiệt độ và độ ẩm.

Kit testo 400 có đo được lưu lượng thể tích trong ống gió không?

Có. Đo lưu lượng thể tích là một trong những ứng dụng chính của bộ kit. testo 400 hỗ trợ phép đo lưới trong ống dẫn theo EN ISO 12599 và ASHRAE 111, sau đó sử dụng các giá trị vận tốc và tiết diện ống để xác định lưu lượng.

Đầu dò của testo 400 có cần nối dây trực tiếp vào máy không?

Không nhất thiết. Đầu dò sợi nhiệt trong bộ kit sử dụng tay cầm Bluetooth để truyền giá trị đo không dây tới testo 400. Thiết bị chính đồng thời có các cổng TUC và TC loại K để sử dụng với các đầu dò tương thích khác.

Kit 0563 0400 71 có đầu dò cánh gạt không?

Có. Bộ kit bao gồm đầu dò cánh gạt Ø 100 mm tích hợp cảm biến nhiệt độ. Đầu dò này phù hợp cho các phép đo vận tốc và lưu lượng tại cửa thông gió, đặc biệt khi kết hợp telescope và đầu nối góc 90°.

testo 400 có đo chênh áp không?

Có. Máy testo 400 tích hợp cảm biến chênh áp với dải đo từ -100 đến +200 hPa, cho phép thực hiện các phép đo áp suất phù hợp trong hệ thống HVAC khi sử dụng đúng ống và phụ kiện kết nối.

Máy có lưu dữ liệu và phân tích trên máy tính được không?

Có. testo 400 có bộ nhớ 2 GB, tương ứng khoảng 1.000.000 giá trị đo theo thông số của hãng. Dữ liệu đo có thể được quản lý và phân tích thêm bằng phần mềm testo DataControl.

Kit testo 400 phù hợp với đối tượng sử dụng nào?

Sản phẩm phù hợp với kỹ thuật viên HVAC, đơn vị bảo trì và vận hành tòa nhà, chuyên gia IAQ, nhà thầu commissioning, đơn vị cân chỉnh hệ thống thông gió và các kỹ sư cần đo, lưu trữ và lập hồ sơ lưu lượng không khí tại hiện trường.
