Máy đo tốc độ vòng quay testo 470 (0563 0470)

Máy đo tốc độ vòng quay testo 470 (0563 0470) – thiết bị đo quang học và cơ khí

Máy đo tốc độ vòng quay testo 470 (0563 0470) là máy đo cầm tay kết hợp hai phương pháp đo tốc độ quay: đo quang học không tiếp xúc và đo cơ khí tiếp xúc. Thiết bị phù hợp để kiểm tra tốc độ của động cơ, trục truyền động, quạt, bánh quay và nhiều cơ cấu quay khác; đồng thời có thể đo tốc độ bề mặt và chiều dài khi sử dụng bánh xe đo thích hợp.

Testo là thương hiệu thiết bị đo có nguồn gốc từ vùng Black Forest, Đức, được thành lập năm 1957. Hãng phát triển nhiều dòng thiết bị đo cầm tay và hệ thống đo phục vụ bảo trì công nghiệp, HVAC, sản xuất, môi trường và kiểm soát chất lượng. testo 470 được thiết kế theo định hướng thiết bị đo hiện trường nhỏ gọn, dễ thao tác bằng một tay và có thể chuyển đổi linh hoạt giữa phép đo không tiếp xúc và tiếp xúc.

Ưu điểm và tính năng nổi bật của testo 470

• Kết hợp đo tốc độ vòng quay quang học và cơ khí trong cùng một thiết bị, giúp giảm số lượng dụng cụ cần mang theo khi kiểm tra máy móc.
• Phương pháp quang học cho phép đo không tiếp xúc bằng dấu phản quang và chùm sáng đỏ điều biến, thích hợp với trục hoặc chi tiết đang quay mà không cần đặt đầu đo trực tiếp lên bề mặt.
• Khoảng cách giữa máy và đối tượng khi đo quang học có thể lên tới 600 mm, thuận tiện khi vị trí quay khó tiếp cận trực tiếp.
• Gắn đầu tiếp xúc để thực hiện đo rpm cơ khí; gắn bánh xe đo để xác định tốc độ bề mặt hoặc chiều dài của băng tải, bánh quay và các cơ cấu chuyển động.
• Có khả năng lưu giá trị trung bình, giá trị nhỏ nhất, lớn nhất và giá trị đo cuối cùng, thuận tiện khi kiểm tra sự ổn định của thiết bị quay.
• Màn hình LCD 5 chữ số, một dòng, giúp đọc nhanh kết quả tại hiện trường.
• Nguồn từ 2 pin AA, thời lượng sử dụng theo dữ liệu kỹ thuật của hãng khoảng 40 giờ và có chức năng cảnh báo pin yếu.
• SoftCase giúp tăng khả năng bảo vệ thiết bị trong quá trình thao tác và di chuyển tại khu vực bảo trì.

Thông số kỹ thuật chính của máy đo testo 470

Thông số	Giá trị
Phương pháp đo tốc độ quay	Quang học không tiếp xúc và cơ khí tiếp xúc
Dải đo rpm quang học	1 đến 99.999 rpm
Độ chính xác rpm quang học	±0,02% giá trị đo ±1 digit
Độ phân giải rpm quang học	0,01 rpm từ 1 đến 99,99 rpm; 0,1 rpm từ 100 đến 999,9 rpm; 1 rpm từ 1.000 đến 99.999 rpm
Dải đo rpm cơ khí	0,1 đến 19.999 rpm
Độ chính xác rpm cơ khí	±0,2% giá trị đo ±1 digit
Khoảng cách đo quang học	Tối đa 600 mm
Đơn vị đo	rpm, m/min, ft/min, in/min, m, ft, in
Hiển thị	LCD 5 chữ số, 1 dòng
Nguồn cấp	2 pin AA
Thời lượng pin	Khoảng 40 giờ
Nhiệt độ hoạt động	0 đến +50 °C
Nhiệt độ bảo quản	-20 đến +70 °C
Kích thước	175 × 60 × 28 mm
Khối lượng	190 g

Chức năng, nguyên lý hoạt động và ứng dụng của testo 470

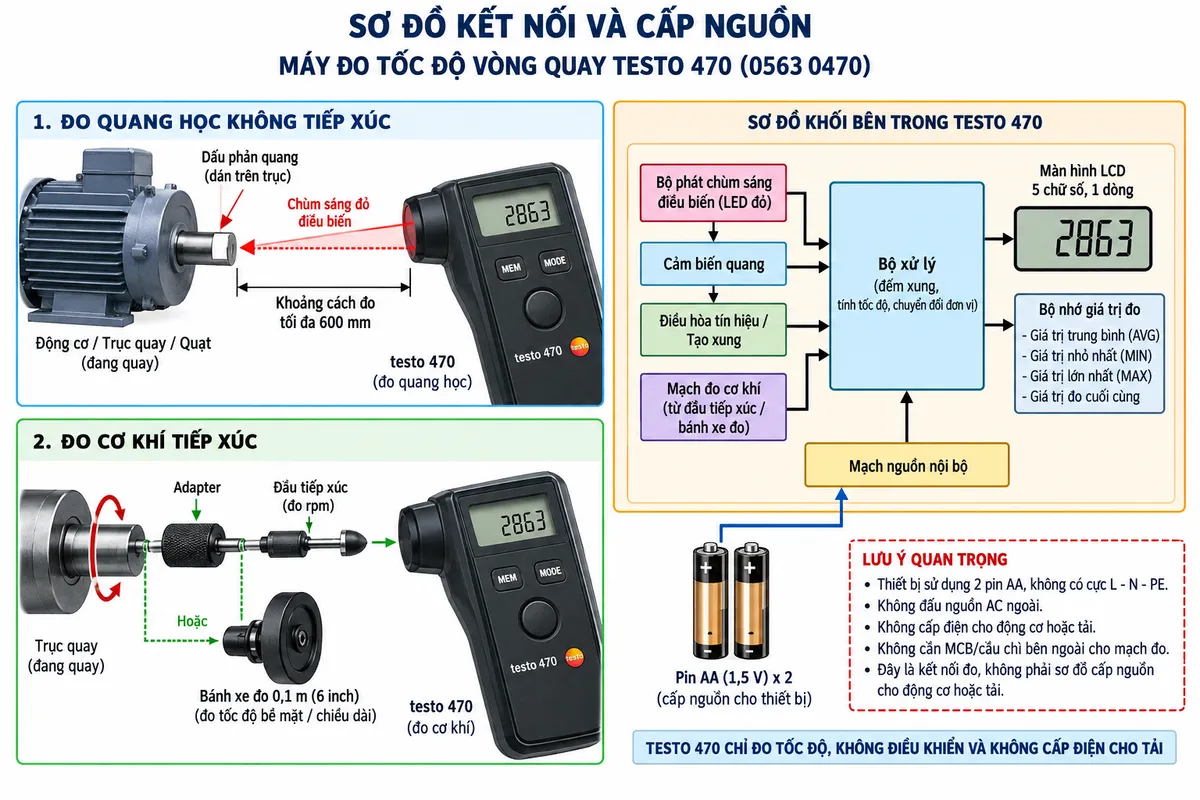

Kết nối và cấp nguồn cho thiết bị

testo 470 là thiết bị đo cầm tay dùng pin nên không đấu trực tiếp vào nguồn điện công nghiệp, động cơ hoặc tải cần kiểm tra. Máy không có các cực cấp nguồn L, N, PE và không yêu cầu MCB, cầu chì hay thiết bị đóng cắt bên ngoài cho mạch đo. Hai pin AA chỉ cấp năng lượng cho mạch điện tử, bộ phát quang, bộ xử lý và màn hình của máy; đối tượng quay được đo hoàn toàn độc lập với nguồn nuôi của testo 470.

Khi đo quang học, người sử dụng gắn dấu phản quang lên chi tiết quay rồi hướng chùm sáng của máy vào dấu này. Khi đo tiếp xúc, bộ chuyển đổi cơ khí được lắp vào máy và ghép với đầu tiếp xúc hoặc bánh xe đo tương ứng. Vì vậy, khái niệm “kết nối” của testo 470 là kết nối đo cơ khí hoặc liên kết quang học với đối tượng, không phải đấu dây điện vào tải.

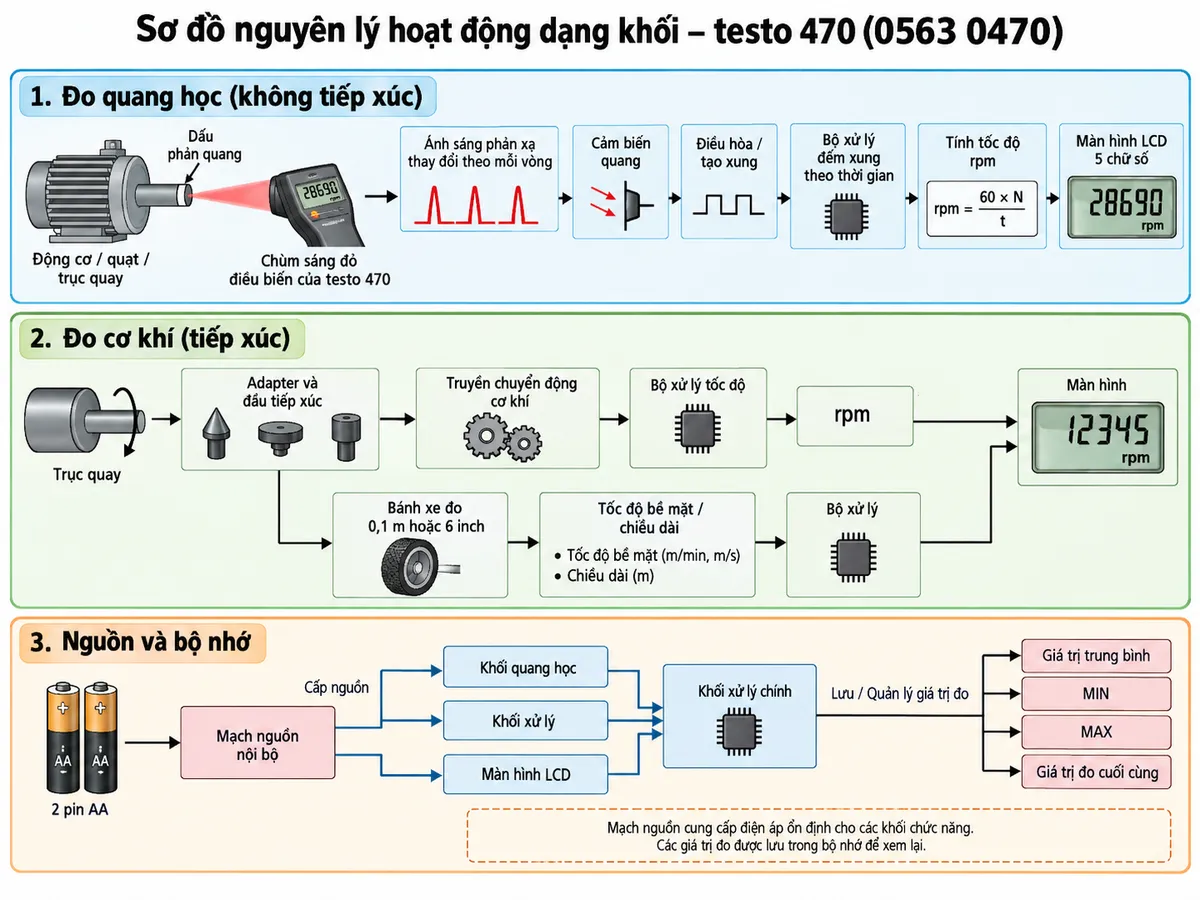

Nguyên lý đo tốc độ vòng quay quang học

Ở chế độ đo rpm không tiếp xúc, một dấu phản quang được dán lên bề mặt quay. testo 470 phát chùm sáng đỏ điều biến về phía dấu phản quang. Mỗi khi dấu này đi qua vùng chiếu sáng, lượng ánh sáng phản xạ về cảm biến thay đổi và tạo thành một xung đo. Mạch điện tử xử lý chuỗi xung theo thời gian để xác định số vòng quay mỗi phút và hiển thị kết quả trên màn hình.

Phương pháp quang học đặc biệt hữu ích với quạt, trục động cơ hoặc các cơ cấu đang quay nhanh, vì phép đo không yêu cầu đầu máy tiếp xúc trực tiếp với chi tiết chuyển động. Khoảng cách đo tối đa theo tài liệu kỹ thuật của hãng là 600 mm khi điều kiện đo phù hợp.

Nguyên lý đo tốc độ cơ khí, tốc độ bề mặt và chiều dài

Khi cần đo tiếp xúc, người sử dụng gắn adapter và đầu tiếp xúc vào máy. Chuyển động quay của trục truyền trực tiếp qua đầu đo cơ khí tới testo 470, từ đó thiết bị xác định tốc độ vòng quay rpm. Khi thay đầu tiếp xúc bằng bánh xe đo, chuyển động của bề mặt làm bánh xe quay; dựa trên số vòng và chu vi bánh xe, thiết bị có thể chuyển đổi thành tốc độ tuyến tính hoặc chiều dài đã di chuyển.

Đối với phép đo bằng bánh xe, kết quả thực tế còn phụ thuộc vào cách đặt bánh xe lên bề mặt, áp lực tiếp xúc, góc đặt và khả năng chống trượt. Vì vậy người vận hành nên giữ bánh xe ổn định và đúng hướng chuyển động trong suốt thời gian đo.

Ứng dụng thực tế

Với khả năng kết hợp đo tiếp xúc và không tiếp xúc, máy đo tốc độ động cơ, trục và quạt testo 470 phù hợp cho bảo trì cơ điện, kiểm tra dây chuyền sản xuất, HVAC, máy công cụ và các hệ thống truyền động. Kỹ thuật viên có thể dùng thiết bị để kiểm tra tốc độ thực tế của động cơ hoặc quạt, đối chiếu với giá trị vận hành yêu cầu và phát hiện những thay đổi bất thường trong quá trình bảo trì.

• Kiểm tra tốc độ quay của động cơ điện và trục truyền động.
• Đo tốc độ quạt, rotor và các cơ cấu quay.
• Kiểm tra tốc độ băng tải bằng bánh xe đo.
• Đo chiều dài chuyển động của băng, vật liệu hoặc bề mặt chạy liên tục.
• Phục vụ công tác bảo trì phòng ngừa và kiểm tra vận hành máy móc.

Cam kết và nơi mua máy đo tốc độ vòng quay testo 470

Khi lựa chọn testo 470 chính hãng, khách hàng nên kiểm tra đúng mã sản phẩm 0563 0470, bộ phụ kiện đi kèm và tài liệu kỹ thuật tương ứng để bảo đảm thiết bị phù hợp với yêu cầu đo thực tế.

Để được tư vấn cấu hình, phụ kiện đo và đặt mua Máy đo tốc độ vòng quay testo 470 (0563 0470) chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ thietbicodien hỗ trợ lựa chọn thiết bị phù hợp cho công tác kiểm tra động cơ, quạt, trục quay, băng tải và các ứng dụng bảo trì công nghiệp.

Câu hỏi thường gặp (FAQ)

testo 470 có đo tốc độ vòng quay mà không cần tiếp xúc không?

Có. testo 470 hỗ trợ đo quang học không tiếp xúc bằng cách dán dấu phản quang lên vật quay và hướng chùm sáng đỏ của thiết bị vào dấu phản quang. Khoảng cách đo quang học tối đa theo tài liệu của hãng là 600 mm.

testo 470 có thể đo tốc độ bằng phương pháp tiếp xúc không?

Có. Khi gắn adapter và đầu tiếp xúc, thiết bị hoạt động như một máy đo tốc độ cơ khí với dải đo từ 0,1 đến 19.999 rpm.

testo 470 có đo được tốc độ băng tải không?

Có. Khi sử dụng bánh xe đo phù hợp, máy có thể xác định tốc độ bề mặt của băng tải theo các đơn vị tuyến tính được thiết bị hỗ trợ, đồng thời có thể đo chiều dài chuyển động.

Dải đo tốc độ quang học của testo 470 là bao nhiêu?

Dải đo quang học của máy là từ 1 đến 99.999 rpm. Độ phân giải thay đổi theo dải tốc độ để phù hợp với giá trị đang đo.

testo 470 sử dụng nguồn điện nào?

Thiết bị sử dụng 2 pin AA. Máy không cần nguồn AC bên ngoài và không đấu trực tiếp vào nguồn cấp của động cơ hoặc tải đang kiểm tra.

testo 470 có lưu được giá trị đo không?

Có. Thiết bị có thể lưu và gọi lại giá trị trung bình, giá trị nhỏ nhất, giá trị lớn nhất và giá trị đo cuối cùng, hỗ trợ người dùng đánh giá sự biến thiên tốc độ trong quá trình kiểm tra.

Khi nào nên dùng đo quang học và khi nào nên dùng đo cơ khí?

Đo quang học phù hợp khi cần hạn chế tiếp xúc với bộ phận đang quay, đặc biệt với trục hoặc quạt quay nhanh. Đo cơ khí thích hợp khi có thể tiếp cận an toàn đầu trục hoặc khi cần đo tốc độ bề mặt và chiều dài bằng bánh xe đo.
