Máy đo tốc độ vòng quay testo 477 (0563 4770)

1. Giới thiệu Máy đo tốc độ vòng quay testo 477 (0563 4770)

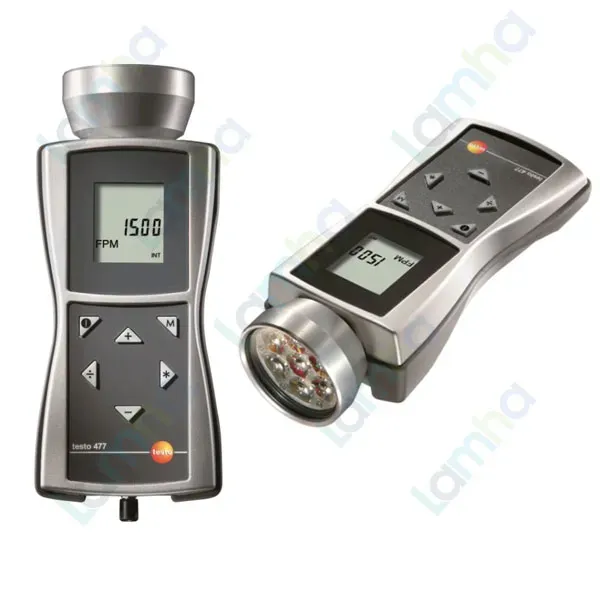

Máy đo tốc độ vòng quay testo 477 (0563 4770) là máy hoạt nghiệm LED cầm tay chuyên dùng để quan sát, kiểm tra và xác định tốc độ của các cơ cấu quay hoặc chuyển động nhanh mà không cần tiếp xúc trực tiếp. Thiết bị tạo các xung sáng LED đồng bộ với chuyển động, giúp vật thể đang quay nhanh xuất hiện như đứng yên hoặc chuyển động chậm để người vận hành đánh giá tình trạng máy ngay khi hệ thống vẫn hoạt động.

Testo là thương hiệu thiết bị đo có nguồn gốc tại vùng Black Forest, Đức, được thành lập từ năm 1957. Hãng phát triển nhiều giải pháp đo lường cầm tay và cố định phục vụ bảo trì công nghiệp, HVAC, phòng thí nghiệm, sản xuất và kiểm soát chất lượng.

Với dải tần chớp rất rộng, khả năng kích hoạt từ tín hiệu bên ngoài cùng kết cấu bảo vệ IP65, testo 477 phù hợp cho động cơ, quạt, bơm, turbine, máy dệt, máy ép, dây chuyền tốc độ cao, hệ thống cấp liệu và nhiều cơ cấu quay khó tiếp cận.

2. Ưu điểm và tính năng nổi bật của testo 477

• Đo tốc độ không tiếp xúc đến 300.000 FPM, thích hợp với các chi tiết nhỏ, quay nhanh hoặc nằm ở vị trí khó tiếp cận.
• Sử dụng nguồn sáng LED cường độ cao, đạt 4.800 lux tại 6.000 FPM và khoảng cách 30 cm, hỗ trợ quan sát rõ cơ cấu chuyển động.
• Có thể tạo hiệu ứng hình ảnh đứng yên hoặc chuyển động chậm để kiểm tra rung động, chuyển động quay và chất lượng vận hành mà không cần dừng máy.
• Trigger input và trigger output cho phép đồng bộ với cảm biến tốc độ hoặc hệ thống điều khiển bên ngoài.
• Ngõ vào trigger cách ly bằng optocoupler, hỗ trợ tín hiệu xung vuông 3 đến 32 V và tương thích tín hiệu NPN hoặc PNP.
• Ngõ ra trigger dạng transistor NPN, điện áp tối đa 32 V và dòng tối đa 50 mA, có bảo vệ ngắn mạch và quá áp.
• Các chức năng DELAY, PHASE, DIV và lựa chọn cạnh xung giúp đồng bộ vị trí chớp sáng với chuyển động cần quan sát.
• Thời gian phát sáng của mỗi xung có thể điều chỉnh nhằm cân bằng độ sáng và độ sắc nét của hình ảnh.
• Cấp bảo vệ IP65 cùng thân nhôm và kết cấu chống va đập phù hợp với môi trường bảo trì công nghiệp.
• Nguồn bằng 3 pin AA hoặc 3 pin sạc NiMH AA, thuận tiện khi đo tại hiện trường.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại nguồn sáng	LED
Dải tần chớp	30 đến 300.000 FPM
Độ chính xác	0,02 % ±1 digit
Độ phân giải	±0,1 trong dải 30 đến 999 FPM; ±1 trong dải 1.000 đến 300.000 FPM
Cường độ sáng	4.800 lux tại 6.000 FPM, khoảng cách 30 cm
Màu ánh sáng	Xấp xỉ 6.500 K
Thời gian xung sáng	Có thể điều chỉnh
Màn hình	LCD nhiều dòng
Nguồn cấp	3 pin AA hoặc 3 pin sạc NiMH AA
Thời gian hoạt động	Khoảng 5 giờ với pin AA hoặc khoảng 11 giờ với pin NiMH tại 6.000 FPM, tùy cài đặt
Ngõ vào trigger	Optocoupler; tín hiệu xung vuông 3 đến 32 V; NPN hoặc PNP; mức thấp dưới 1 V
Độ rộng xung tối thiểu của trigger input	50 µs
Ngõ ra trigger	Transistor NPN, tối đa 32 V, tối đa 50 mA; bảo vệ ngắn mạch và quá áp
Cấp bảo vệ	IP65
Kích thước và khối lượng	191 × 82 × 60 mm; khoảng 400 g khi lắp pin

3. Chức năng, nguyên lý hoạt động và ứng dụng của testo 477

Kết nối nguồn và tín hiệu trigger

Testo 477 là thiết bị cầm tay dùng pin, không cần đấu nguồn AC vào máy. Nguồn hoạt động được cung cấp bởi 3 pin AA hoặc 3 pin sạc NiMH AA. Ngoài chế độ tạo tần số chớp nội bộ, thiết bị còn có cổng trigger để nhận xung từ cảm biến bên ngoài và xuất tín hiệu đồng bộ sang thiết bị điều khiển hoặc giám sát.

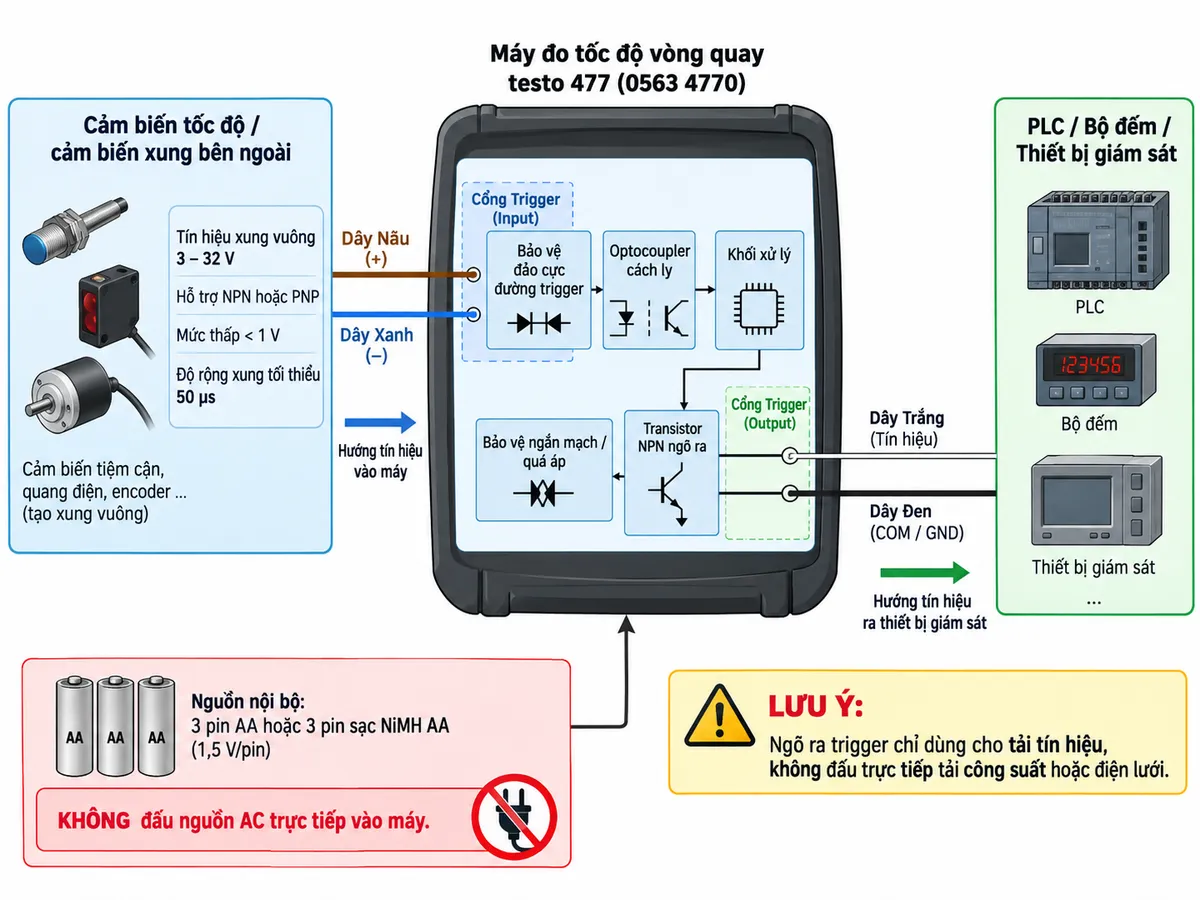

Đối với cáp trigger chính hãng, sơ đồ tài liệu của Testo sử dụng dây nâu và dây xanh cho ngõ vào trigger, còn dây trắng và dây đen thuộc ngõ ra trigger. Ngõ vào hoạt động theo nguyên lý optocoupler và nhận tín hiệu 3 đến 32 V; ngõ ra là transistor NPN với giới hạn tối đa 32 V và 50 mA. Đây là kết nối tín hiệu điều khiển, không phải đầu ra để đóng cắt trực tiếp tải công suất.

Nguyên lý đo tốc độ bằng hiệu ứng hoạt nghiệm

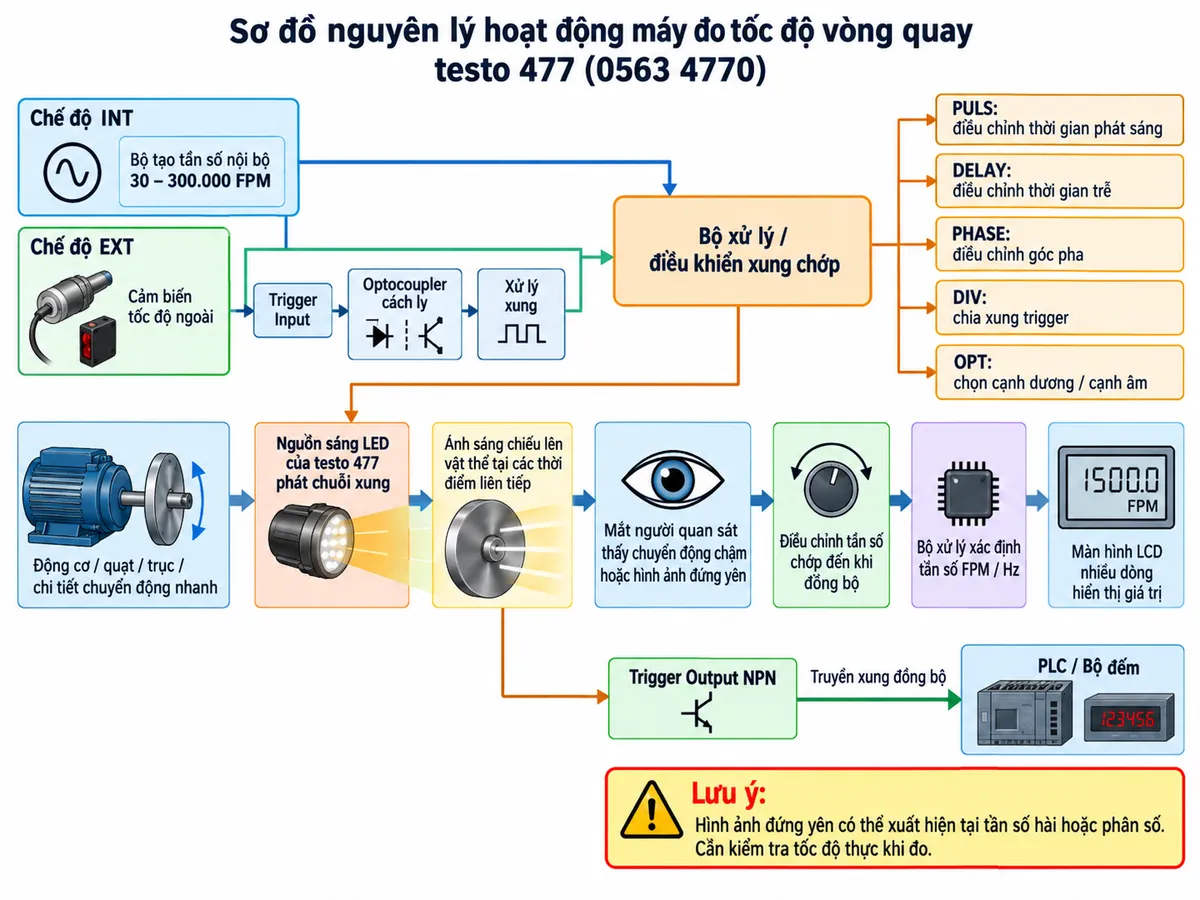

Nguyên lý của máy đo tốc độ vòng quay không tiếp xúc testo 477 dựa trên hiện tượng hoạt nghiệm. Thiết bị phát các xung sáng LED với tần số xác định vào vật thể đang quay. Khi tần số chớp phù hợp với tần số chuyển động, người quan sát sẽ thấy vật thể dường như đứng yên. Giá trị tần số chớp được hiển thị trên màn hình LCD và có thể dùng để xác định tốc độ quay.

Ở chế độ trigger nội bộ, testo 477 tự tạo tần số chớp và người sử dụng tăng, giảm, nhân đôi hoặc chia đôi tần số cho đến khi thu được hình ảnh phù hợp. Thiết bị có thể hiển thị theo FPM hoặc tần số Hz. Ở chế độ trigger ngoài, xung từ cảm biến tốc độ được đưa vào thiết bị để điều khiển thời điểm phát sáng, thuận tiện khi cần đồng bộ trực tiếp với máy hoặc dây chuyền.

Người sử dụng cần lưu ý rằng hình ảnh đứng yên cũng có thể xuất hiện tại các bội số hoặc phân số của tốc độ thực. Với quạt nhiều cánh, trục hoặc chi tiết có hình dạng đối xứng, nên tạo một dấu nhận dạng trên vật thể khi cần xác định chính xác tốc độ thực, từ đó tránh nhầm với ảnh hài.

Các chức năng hỗ trợ đồng bộ

• PULS: điều chỉnh thời gian phát sáng theo micro giây hoặc theo góc, qua đó ảnh hưởng tới độ sáng và độ sắc nét của đối tượng quan sát.
• DELAY: tạo khoảng trễ xác định giữa tín hiệu trigger và thời điểm LED phát sáng.
• PHASE: đặt độ lệch pha theo góc giữa tín hiệu trigger và xung sáng, hữu ích khi cần quan sát một vị trí xác định trên cơ cấu quay.
• DIV: chia tần số xung trigger ngoài, giá trị chia tối đa 255; hữu ích khi cảm biến tạo nhiều xung trong một vòng quay.
• OPT: lựa chọn kích hoạt theo cạnh dương hoặc cạnh âm của tín hiệu trigger.

Ứng dụng thực tế

Kiểm tra máy móc khi đang vận hành là ứng dụng nổi bật của testo 477. Kỹ thuật viên có thể quan sát trục quay, quạt, động cơ, bơm hoặc turbine mà không cần tiếp xúc trực tiếp với bộ phận đang chuyển động và không nhất thiết phải dừng quá trình sản xuất.

• Đo và kiểm tra tốc độ của động cơ, quạt, bơm và turbine.
• Quan sát dây chuyền lắp ráp, hệ thống cấp liệu và máy chiết rót tốc độ cao.
• Kiểm tra máy ép, máy dệt, bộ dẫn sợi và các cơ cấu chuyển động tuần hoàn.
• Phát hiện các bất thường về rung hoặc chuyển động trong bảo trì công nghiệp.
• Quan sát băng tải và hệ thống sản xuất để đánh giá chất lượng sản phẩm khi máy vẫn vận hành.
• Ứng dụng trong phòng thí nghiệm, nghiên cứu, kiểm tra và hiệu chuẩn thiết bị.

4. Cam kết và nơi mua Máy đo tốc độ vòng quay testo 477 chính hãng

Để lựa chọn đúng testo 477 mã 0563 4770 chính hãng, khách hàng nên đối chiếu chính xác mã đặt hàng, phạm vi đo, phụ kiện đi kèm và yêu cầu kết nối trigger của ứng dụng. Bộ sản phẩm tiêu chuẩn theo tài liệu hãng gồm máy hoạt nghiệm LED testo 477, cáp/đầu nối trigger ngoài, vali vận chuyển, pin và tài liệu kiểm tra hoặc hiệu chuẩn đi kèm theo cấu hình cung cấp.

Khách hàng có nhu cầu mua Máy đo tốc độ vòng quay testo 477 (0563 4770), tư vấn lựa chọn thiết bị đo tốc độ không tiếp xúc hoặc kiểm tra cấu hình phù hợp cho máy móc công nghiệp có thể liên hệ mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Máy testo 477 dùng để làm gì?

Máy đo tốc độ vòng quay testo 477 dùng ánh sáng LED chớp nhanh để làm cho các cơ cấu quay hoặc chuyển động tuần hoàn trông như đứng yên hoặc chuyển động chậm. Thiết bị được sử dụng để đo tốc độ không tiếp xúc, quan sát rung động và kiểm tra máy móc khi hệ thống vẫn hoạt động.

testo 477 có đo được tốc độ đến 300.000 vòng/phút không?

Dải tần chớp của thiết bị là 30 đến 300.000 FPM. Khi sử dụng đúng phương pháp hoạt nghiệm và xác định đúng hình ảnh đồng bộ, thiết bị có thể phục vụ xác định tốc độ quay trong phạm vi tương ứng.

Đo bằng testo 477 có cần dán băng phản quang không?

Đo tốc độ không tiếp xúc bằng testo 477 thông thường không phụ thuộc vào băng phản quang như tachometer quang học. Tuy nhiên, nếu đối tượng có hình dạng đối xứng như quạt nhiều cánh hoặc trục đồng nhất, việc tạo một dấu nhận dạng trên vật thể giúp phân biệt vị trí và hạn chế nhầm tốc độ thực với ảnh hài.

testo 477 có kết nối được với cảm biến ngoài không?

Có. Ngõ vào trigger sử dụng optocoupler, nhận tín hiệu xung vuông 3 đến 32 V và hỗ trợ tín hiệu NPN hoặc PNP. Khi chuyển sang chế độ trigger ngoài, xung từ cảm biến có thể điều khiển trực tiếp chuỗi chớp của thiết bị.

Ngõ ra trigger của testo 477 có thể dùng để đóng tải công suất không?

Không nên sử dụng ngõ trigger như một đầu ra công suất. Đây là ngõ ra transistor NPN dành cho tín hiệu đồng bộ, với điện áp tối đa 32 V và dòng tối đa 50 mA. Khi cần điều khiển tải công suất phải sử dụng thiết bị trung gian và mạch điều khiển phù hợp.

testo 477 sử dụng loại pin nào?

Thiết bị sử dụng 3 pin AA hoặc 3 pin sạc NiMH AA. Thời gian vận hành theo tài liệu hãng khoảng 5 giờ với pin AA và khoảng 11 giờ với pin NiMH tại tần số 6.000 FPM, thời gian thực tế còn phụ thuộc vào cài đặt sử dụng.

Tại sao vật thể có thể đứng yên ở nhiều giá trị FPM khác nhau?

Đây là đặc tính của nguyên lý hoạt nghiệm. Hình ảnh đứng yên có thể xuất hiện không chỉ tại tốc độ thực mà còn tại các bội số hoặc phân số của tốc độ đó. Vì vậy khi xác định RPM thực, người vận hành cần kiểm tra ảnh hài và đặc điểm nhận dạng của vật thể thay vì chỉ lấy giá trị đứng yên đầu tiên.
