Máy phát hiện rò rỉ khí ammoniac (NH3) testo 316-4 set 2 (0563 3165)

1. Máy phát hiện rò rỉ khí ammoniac (NH3) testo 316-4 set 2 (0563 3165) – Giới thiệu & nguồn gốc thương hiệu

Máy phát hiện rò rỉ khí ammoniac (NH3) testo 316-4 set 2 là thiết bị cầm tay chuyên dùng để xác định nhanh vị trí rò rỉ NH3 trên hệ thống lạnh. Phiên bản Set 2 mang mã hàng 0563 3165, được cấu hình cho ứng dụng ammonia với đầu cảm biến NH3, phù hợp cho công tác kiểm tra, bảo trì và khoanh vùng điểm rò trên đường ống, van, mặt bích, mối nối và các bộ phận của hệ thống lạnh sử dụng NH3.

Testo là thương hiệu thiết bị đo lường có nguồn gốc từ Đức, được thành lập tại vùng Black Forest từ năm 1957. Hãng tập trung phát triển các giải pháp đo cầm tay và hệ thống đo chuyên nghiệp cho HVAC/R, công nghiệp, môi trường, thực phẩm và nhiều lĩnh vực kỹ thuật khác. testo 316-4 được phát triển cho công việc phát hiện rò rỉ trên hệ thống lạnh và bơm nhiệt, trong đó Set 2 hướng trực tiếp tới môi chất ammonia.

Bộ sản phẩm testo 316-4 set 2 được hãng cấu hình gồm máy dò rò rỉ, đầu cảm biến dùng cho ammonia, vali bảo quản, bộ nguồn và tai nghe. Thiết kế đầu dò trên cần mềm giúp kỹ thuật viên tiếp cận các khu vực chật hẹp hoặc các mối nối khó quan sát mà không cần đưa toàn bộ thân máy sát vị trí kiểm tra.

2. Ưu điểm và tính năng nổi bật của testo 316-4 set 2

• Phát hiện rò rỉ NH3 với đầu cảm biến dành riêng cho ammonia, phù hợp cho các hệ thống lạnh công nghiệp sử dụng NH3.
• Cảm biến bán dẫn nhạy khí kết hợp hệ thống kiểm tra cảm biến liên tục; trạng thái bất thường hoặc cảm biến bị nhiễm bẩn có thể được thiết bị nhận biết và thông báo.
• Cảnh báo quang học và âm thanh giúp người vận hành nhận biết sự hiện diện của khí ngay cả khi đang tập trung quan sát đầu dò và vị trí đường ống.
• Màu nền hiển thị chuyển từ xanh sang đỏ khi phát hiện khí, hỗ trợ nhận biết trạng thái trực quan.
• Tần suất âm cảnh báo tăng khi tín hiệu khí tăng; khi vượt mức cảnh báo cao hơn, thiết bị phát âm liên tục để hỗ trợ khoanh vùng điểm rò.
• Có chức năng hiển thị xu hướng và giá trị cực đại đã phát hiện, hữu ích khi di chuyển đầu dò quanh nhiều điểm nối để tìm khu vực có mức rò mạnh nhất.
• Cần dò mềm cho phép đưa đầu cảm biến tới gần van, co nối, mặt bích, mối hàn và các vị trí khó tiếp cận.
• Có cổng tai nghe, thuận tiện khi sử dụng trong phòng máy hoặc môi trường có tiếng ồn lớn.
• Đầu cảm biến có thể thay thế, giúp thiết bị linh hoạt hơn trong quá trình bảo trì lâu dài.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông tin
Loại cảm biến	Bán dẫn nhạy khí
Đầu cảm biến NH3 tương thích	0554 3181
Ngưỡng đáp ứng công bố	Dưới 3 g/a
Thời gian phản hồi	Dưới 1 giây
Cảnh báo rò rỉ	Quang học và âm thanh
Chiều dài cần dò mềm	370 mm
Thời gian khởi động	Dưới 50 giây ở 0 đến +50 °C; dưới 80 giây ở -20 đến 0 °C
Nhiệt độ vận hành công bố	-20 đến +50 °C; trong vùng -20 đến -5 °C chức năng và độ chính xác có giới hạn theo hướng dẫn của hãng
Độ ẩm vận hành	20 đến 80 %RH
Nguồn năng lượng	Bộ pin sạc NiMH 6 cell
Thời gian sử dụng pin	Khoảng 6 giờ vận hành liên tục
Kích thước	190 x 57 x 42 mm
Khối lượng	348 g
Tiêu chuẩn được công bố	EN 14624:2012

3. Chức năng, nguyên lý hoạt động và ứng dụng

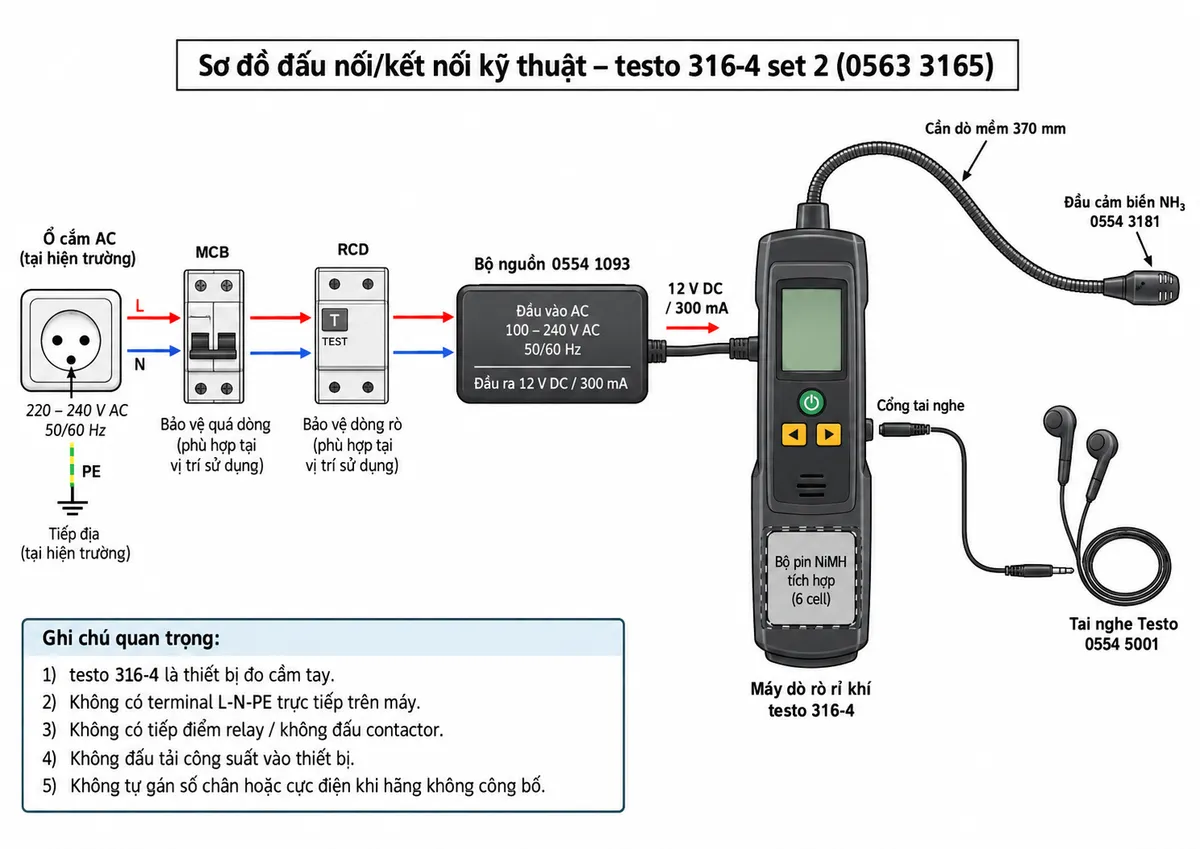

Kết nối và cấp nguồn cho testo 316-4 set 2

testo 316-4 set 2 là máy dò rò rỉ cầm tay, không phải bộ điều khiển công nghiệp nên không có ngõ ra relay để đóng cắt contactor hoặc tải công suất. Thiết bị hoạt động bằng bộ pin sạc NiMH tích hợp và có thể kết nối bộ nguồn chính hãng để sạc hoặc vận hành. Đầu cảm biến NH3 được lắp ở cuối cần dò mềm, trong khi tai nghe có thể kết nối với cổng riêng trên thân máy khi cần làm việc tại khu vực nhiều tiếng ồn.

Do thiết bị không nhận trực tiếp nguồn L-N-PE tại một hàng terminal và không có ngõ ra tải, sơ đồ kết nối cần thể hiện đúng bản chất thiết bị cầm tay: nguồn điện lưới được bảo vệ theo hệ thống điện tại vị trí sử dụng, sau đó đi qua bộ nguồn chính hãng trước khi cấp điện áp DC cho máy. Không được đấu trực tiếp điện lưới vào cổng nguồn DC của testo 316-4.

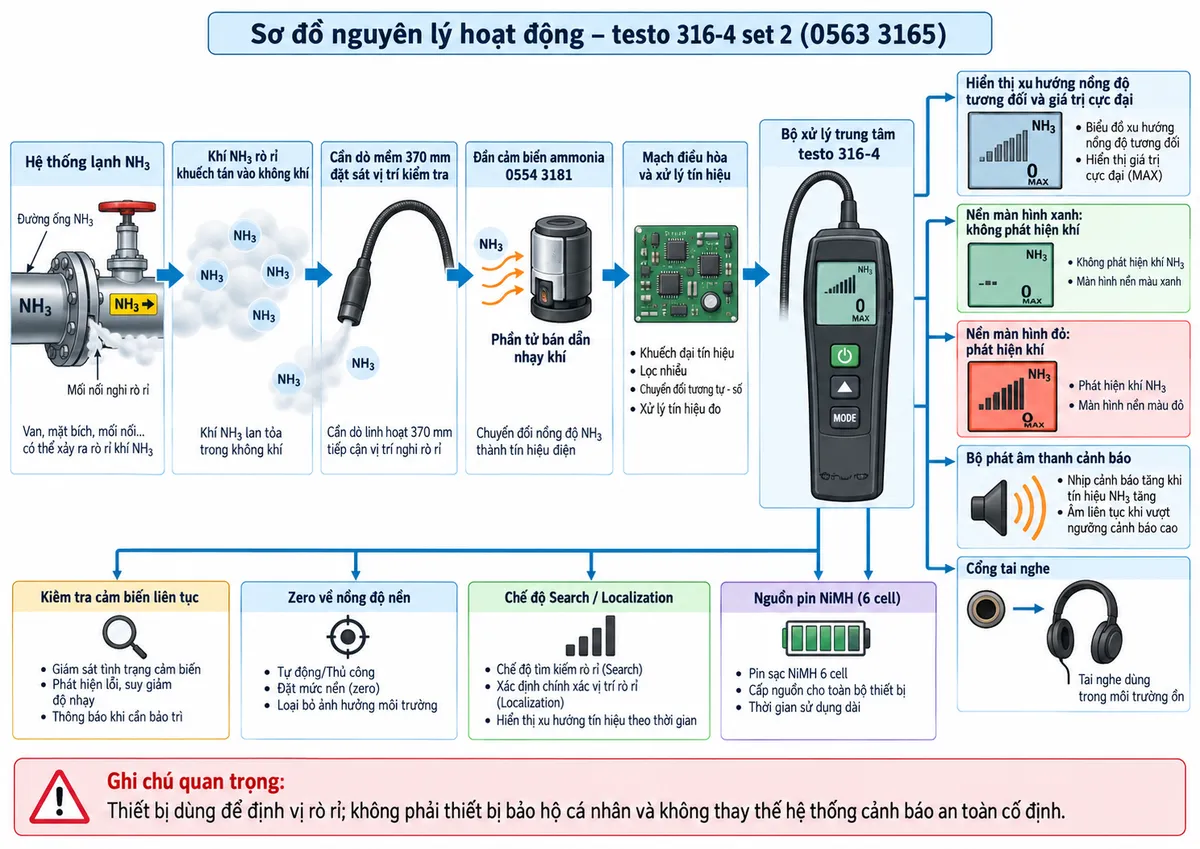

Nguyên lý phát hiện rò rỉ ammonia

Khi bật máy, hệ thống thực hiện giai đoạn khởi tạo gồm làm nóng cảm biến, tự kiểm tra và khởi động bộ phận hút mẫu. Sau khi hoàn tất quá trình khởi tạo, người dùng có thể đưa đầu cảm biến tới gần khu vực nghi ngờ rò rỉ. Để khoanh vùng chính xác, đầu dò nên được di chuyển chậm và giữ gần bề mặt của các mối nối cần kiểm tra.

Khi khí ammonia NH3 thoát ra từ đường ống, van hoặc mối nối và đi tới đầu cảm biến, phần tử bán dẫn nhạy khí tạo ra sự thay đổi tín hiệu tương ứng. Mạch điện tử bên trong xử lý tín hiệu này, đánh giá xu hướng và điều khiển các chỉ thị cảnh báo. Khi tín hiệu phát hiện tăng, nhịp âm báo tăng theo; đồng thời trạng thái trên màn hình hỗ trợ người sử dụng nhận biết và lần theo vị trí có mức rò cao hơn.

Thiết bị còn có chức năng đưa tín hiệu về mức tham chiếu tại điều kiện khí nền hiện tại, cùng các chế độ hỗ trợ tìm kiếm và định vị điểm rò. Chức năng ghi nhận mức cực đại giúp kỹ thuật viên so sánh tương đối các vị trí đã quét và xác định khu vực có tín hiệu mạnh nhất.

Ứng dụng thực tế

Máy dò rò rỉ ammonia phù hợp cho đội ngũ bảo trì HVAC/R, kỹ thuật lạnh công nghiệp và đơn vị vận hành hệ thống NH3 cần kiểm tra nhanh các điểm có nguy cơ thất thoát môi chất. Các vị trí thường cần khảo sát gồm khớp nối, mặt bích, van, mối hàn, đầu nối thiết bị và các đoạn đường ống trong hệ thống lạnh ammonia.

Thiết bị đặc biệt hữu ích trong quá trình bảo trì phòng máy lạnh công nghiệp, kho lạnh, hệ thống cấp đông và các dây chuyền sử dụng NH3 làm môi chất lạnh. Việc xác định sớm điểm rò giúp kỹ thuật viên khoanh vùng khu vực cần xử lý và hạn chế thất thoát môi chất.

Cần lưu ý testo 316-4 là thiết bị tìm rò phục vụ kỹ thuật, không phải thiết bị bảo hộ cá nhân và không được dùng thay cho hệ thống giám sát khí NH3 cố định hoặc thiết bị cảnh báo an toàn cho con người tại khu vực có nguy cơ phơi nhiễm.

4. Cam kết và nơi mua máy testo 316-4 set 2 chính hãng

Khi lựa chọn testo 316-4 set 2 mã 0563 3165, việc sử dụng đúng cấu hình dành cho NH3 và phụ kiện tương thích là rất quan trọng đối với độ tin cậy của quá trình dò rò. Người mua nên kiểm tra rõ mã sản phẩm, đầu cảm biến ammonia, bộ nguồn, tai nghe và các thành phần đi kèm theo cấu hình đặt hàng.

Để được tư vấn lựa chọn máy phát hiện rò rỉ khí NH3 chính hãng, kiểm tra cấu hình sản phẩm và hỗ trợ kỹ thuật phù hợp với hệ thống lạnh thực tế, khách hàng có thể đặt mua tại thietbicodien. Chúng tôi tập trung cung cấp thiết bị đúng model, thông tin kỹ thuật rõ ràng và hỗ trợ lựa chọn phụ kiện phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

testo 316-4 set 2 có dùng để phát hiện khí ammonia NH3 không?

Có. testo 316-4 set 2 là phiên bản được Testo cấu hình cho ứng dụng phát hiện rò rỉ ammonia và sử dụng đầu cảm biến NH3 tương ứng.

Đầu cảm biến NH3 của testo 316-4 có thể thay thế được không?

Có. Đầu cảm biến được thiết kế dạng thay thế. Đầu cảm biến ammonia tương thích được hãng xác định bằng mã 0554 3181, thuận tiện cho công tác bảo trì thiết bị.

Máy cảnh báo rò rỉ NH3 bằng cách nào?

Thiết bị sử dụng cảnh báo bằng màn hình và âm thanh. Khi phát hiện khí, trạng thái hiển thị thay đổi và nhịp âm báo tăng theo mức tín hiệu, giúp kỹ thuật viên lần theo hướng có rò rỉ mạnh hơn.

testo 316-4 set 2 có phù hợp làm cảm biến cảnh báo NH3 cố định trong phòng máy không?

Không. Đây là thiết bị dò rò cầm tay phục vụ kiểm tra và định vị rò rỉ. Hãng nêu rõ sản phẩm không phải thiết bị bảo hộ cá nhân, vì vậy không nên dùng thay cho hệ thống giám sát và cảnh báo an toàn NH3 cố định.

Máy có phù hợp để kiểm tra các vị trí khó tiếp cận không?

Có. Cần dò mềm cho phép đưa đầu cảm biến tới gần các van, mặt bích, đầu nối và những vị trí hẹp mà thân máy không thể tiếp cận trực tiếp.

Có thể dùng tai nghe khi dò rò tại phòng máy nhiều tiếng ồn không?

Có. testo 316-4 có cổng kết nối tai nghe và bộ Set 2 được cung cấp cùng tai nghe, hỗ trợ nhận biết âm cảnh báo tốt hơn trong môi trường có tiếng ồn.

testo 316-4 có cần đấu điện trực tiếp vào tủ điện không?

Không. Đây là thiết bị cầm tay sử dụng pin sạc NiMH và bộ nguồn ngoài để cấp nguồn hoặc sạc. Máy không có hàng terminal L-N-PE hay tiếp điểm relay để đấu trực tiếp vào mạch động lực.

Những vị trí nào trên hệ thống lạnh NH3 nên được kiểm tra bằng testo 316-4?

Các vị trí thường được kiểm tra gồm van, mặt bích, mối nối ren, mối hàn, đầu nối thiết bị và những khu vực trên đường ống có dấu hiệu hoặc nguy cơ rò rỉ. Khi kiểm tra, đầu cảm biến nên được đưa gần bề mặt và di chuyển chậm để hỗ trợ xác định chính xác vị trí rò.
