Máy phát hiện rò rỉ khí điện lạnh testo 316-3 (0563 3163)

Máy phát hiện rò rỉ khí điện lạnh testo 316-3 (0563 3163) chính hãng Testo

Máy phát hiện rò rỉ khí điện lạnh testo 316-3 mã 0563 3163 là thiết bị cầm tay chuyên dùng để xác định nhanh vị trí rò rỉ môi chất lạnh trong hệ thống lạnh và bơm nhiệt. Thiết bị sử dụng cảm biến điện hóa với diode gia nhiệt, có độ nhạy cao, cảnh báo bằng đèn LED kết hợp âm thanh và hỗ trợ chức năng tự động zero để thuận tiện tìm điểm rò ngay cả khi môi trường đã có nền môi chất lạnh.

Testo là thương hiệu thiết bị đo có nguồn gốc từ Đức, được thành lập tại vùng Black Forest vào năm 1957. Hãng phát triển nhiều giải pháp đo lường phục vụ HVAC/R, nhiệt độ, độ ẩm, khí thải và các lĩnh vực kỹ thuật công nghiệp. testo 316-3 được thiết kế hướng tới kỹ thuật viên điện lạnh cần một thiết bị gọn, thao tác nhanh và phù hợp cho công việc kiểm tra độ kín tại hiện trường.

Ưu điểm và tính năng nổi bật của testo 316-3

Điểm đáng chú ý của testo 316-3 là khả năng phát hiện nhiều môi chất lạnh thuộc nhóm CFC, HCFC và HFC mà không cần lựa chọn trước đường đặc tính của từng loại môi chất. Sau quá trình làm nóng cảm biến, thiết bị có thể đưa vào dò rò bằng thao tác đơn giản với một nút điều khiển.

• Độ nhạy phát hiện dưới 4 g/năm, phù hợp để tìm các vị trí rò nhỏ trong hệ thống lạnh.
• Cảm biến điện hóa sử dụng diode gia nhiệt cho khả năng phản ứng nhanh với môi chất lạnh.
• Hai mức độ nhạy HI và LO giúp kỹ thuật viên thu hẹp chính xác vị trí rò khi nồng độ môi chất thay đổi.
• Tự động zero bù nồng độ nền, hỗ trợ tìm rò trong khu vực đã có môi chất lạnh hiện diện.
• Cảnh báo đồng thời bằng dãy LED và âm thanh; mức tín hiệu tăng khi đầu dò tiến gần vị trí có nồng độ môi chất cao hơn.
• Trục đầu dò linh hoạt giúp tiếp cận mối nối, van, fitting và những vị trí khó quan sát trực tiếp.
• Cảm biến và bộ lọc có thể thay thế khi cần bảo trì.
• Phù hợp yêu cầu của EN 14624:2012 và SAE J1627 theo tài liệu kỹ thuật của hãng.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại cảm biến	Cảm biến điện hóa với diode gia nhiệt
Ngưỡng đáp ứng	Dưới 4 g/năm
Môi chất có thể phát hiện	CFC, HCFC, HFC; bao gồm nhiều môi chất như R22, R134a, R404A, R410A, R507, R438A
Mức độ nhạy	HI và LO; mức LO có độ nhạy thấp hơn HI 8 lần
Thời gian làm nóng	Khoảng 20 giây
Thời gian phát hiện tối thiểu	Dưới 1 giây
Tuổi thọ cảm biến	Khoảng 80 đến 100 giờ hoạt động, tương ứng khoảng 1 năm trong điều kiện sử dụng thông thường
Nguồn cấp	2 pin alkaline loại D
Thời lượng pin	Khoảng 16 giờ hoạt động liên tục
Nhiệt độ hoạt động	-18 đến +50 °C
Độ ẩm hoạt động	20 đến 80 %RH, không ngưng tụ
Nhiệt độ bảo quản	0 đến +50 °C
Tiêu chuẩn	EN 14624:2012; SAE J1627

Chức năng, nguyên lý hoạt động và ứng dụng của testo 316-3

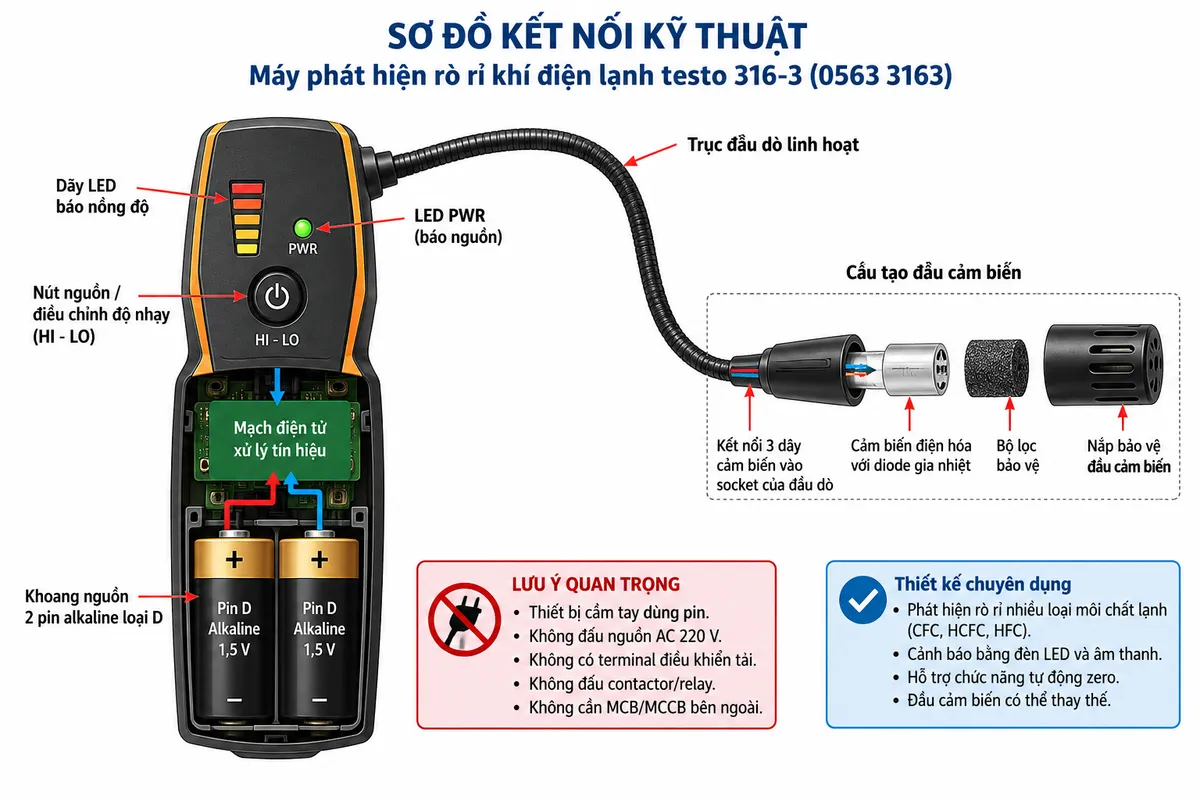

Kết nối và nguồn cấp của thiết bị

Khác với thiết bị đo lắp tủ điện, máy dò rò rỉ môi chất lạnh testo 316-3 không cần đấu vào nguồn AC, không có ngõ ra điều khiển tải và không cần contactor, MCB hay MCCB bên ngoài. Nguồn hoạt động được cung cấp bởi hai pin D lắp trong tay cầm. Phần đầu dò linh hoạt liên kết trực tiếp với đầu cảm biến của thiết bị; khi thay cảm biến, ba dây của cảm biến được cắm vào các socket tương ứng bên trong đầu cảm biến theo hướng dẫn của hãng.

Do đây là thiết bị đo cầm tay dùng pin, sơ đồ kết nối cần thể hiện đúng cấu trúc thực tế và không gán thêm các terminal nguồn, relay hoặc tải mà sản phẩm không có.

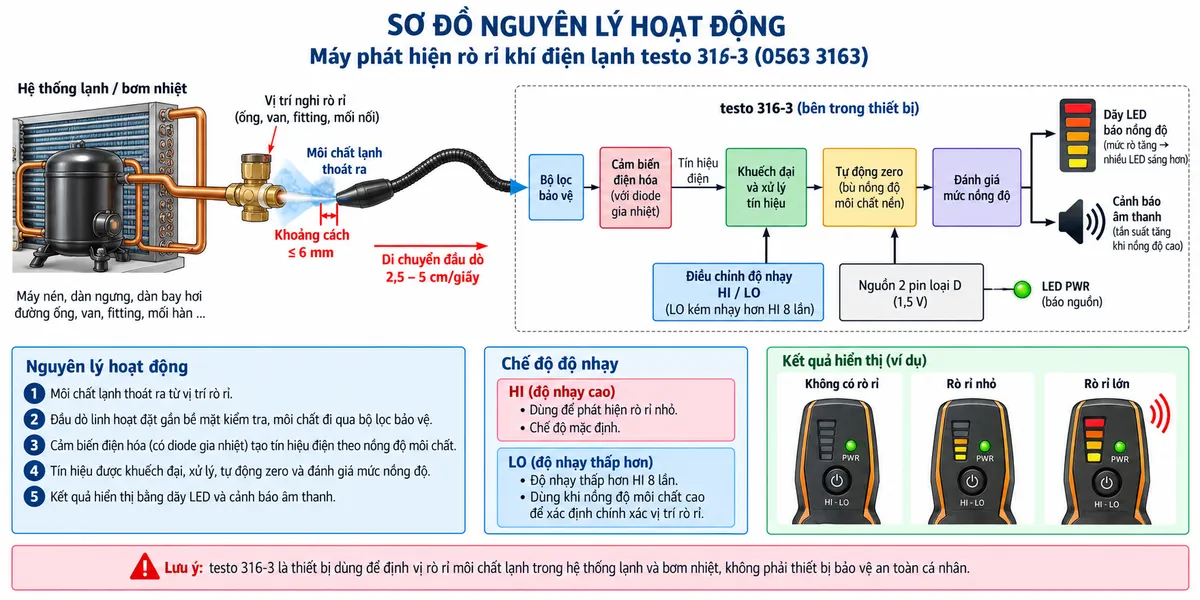

Nguyên lý phát hiện rò rỉ môi chất lạnh

Khi bật máy, cảm biến được gia nhiệt và thiết bị thực hiện quá trình chuẩn bị đo. Sau khoảng thời gian làm nóng, kỹ thuật viên đưa đầu dò tới khu vực nghi ngờ rò rỉ. Môi chất lạnh thoát ra từ đường ống, van hoặc mối nối tiếp xúc với cảm biến diode gia nhiệt, tạo ra tín hiệu điện được mạch điện tử xử lý và chuyển thành cảnh báo trực quan cùng âm thanh.

Trong quá trình rà tìm, đầu cảm biến nên được đưa trực tiếp qua bề mặt cần kiểm tra. Theo hướng dẫn vận hành của Testo, khoảng cách từ đầu dò tới bề mặt kiểm tra tối đa khoảng 6 mm và tốc độ di chuyển khoảng 2,5 đến 5 cm/giây. Khi phát hiện môi chất, các LED màu vàng sáng lên và tần suất âm báo tăng; rò rỉ càng lớn thì càng nhiều đoạn LED được kích hoạt.

Thiết bị mặc định sử dụng mức HI độ nhạy cao. Nếu nồng độ môi chất tại khu vực dò quá cao khiến khó xác định chính xác điểm rò, người vận hành có thể chuyển sang LO, sau đó đưa đầu dò trở lại khu vực nghi ngờ để thu hẹp vị trí. Khi đã xác định được vùng rò, có thể trở về HI để tiếp tục kiểm tra ở độ nhạy cao.

Chức năng tự động zero giúp thiết bị lấy nồng độ môi chất nền làm điểm tham chiếu, nhờ đó hỗ trợ phân biệt khu vực có nồng độ tăng lên khi đầu dò tiến gần điểm rò.

Ứng dụng thực tế

Máy dò rò gas lạnh testo 316-3 phù hợp cho kỹ thuật viên HVAC/R trong quá trình lắp đặt, bảo trì và xử lý sự cố các hệ thống lạnh. Thiết bị có thể dùng để rà tìm môi chất quanh các điểm có nguy cơ rò như đầu nối ống, van dịch vụ, fitting, mối hàn, dàn trao đổi nhiệt, máy nén và các vị trí kết nối của hệ thống.

• Kiểm tra rò rỉ trên hệ thống điều hòa không khí và hệ thống lạnh.
• Kiểm tra đường ống và các mối nối sau lắp đặt hoặc bảo trì.
• Tìm vị trí rò trước khi tiến hành sửa chữa và nạp lại môi chất.
• Kiểm tra độ kín của hệ thống bơm nhiệt sử dụng môi chất lạnh tương thích.
• Hỗ trợ bảo trì định kỳ hệ thống HVAC/R tại nhà máy, tòa nhà và cơ sở dịch vụ điện lạnh.

testo 316-3 là thiết bị dò rò chuyên dụng và không được sử dụng thay cho thiết bị giám sát khí nhằm bảo vệ an toàn cá nhân. Thiết bị cũng không được sử dụng trong môi trường có khí dễ cháy khi điều kiện đó nằm ngoài phạm vi an toàn được hướng dẫn bởi nhà sản xuất.

Cam kết và nơi mua Máy phát hiện rò rỉ khí điện lạnh testo 316-3

Khi cần trang bị testo 316-3 chính hãng mã 0563 3163 cho công việc bảo trì điện lạnh, khách hàng nên lựa chọn đúng model và bộ phụ kiện phù hợp với nhu cầu sử dụng. Bộ sản phẩm tiêu chuẩn theo thông tin của Testo gồm thiết bị testo 316-3, đầu cảm biến, vali vận chuyển, tài liệu/chứng nhận hiệu chuẩn đi kèm, pin và bộ lọc.

Để được tư vấn cấu hình, kiểm tra thông tin kỹ thuật và đặt mua sản phẩm chính hãng, quý khách có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ lựa chọn đúng thiết bị cho ứng dụng kiểm tra rò rỉ môi chất lạnh, đồng thời tư vấn phụ kiện và vật tư thay thế phù hợp.

Câu hỏi thường gặp (FAQ)

testo 316-3 dùng để phát hiện loại khí nào?

testo 316-3 được thiết kế để phát hiện rò rỉ môi chất lạnh thuộc các nhóm CFC, HCFC và HFC. Tài liệu của Testo liệt kê nhiều môi chất tương thích, trong đó có R22, R134a, R404A, R410A, R507 và R438A.

Độ nhạy của testo 316-3 là bao nhiêu?

Ngưỡng đáp ứng được công bố ở mức dưới 4 g/năm, cho phép thiết bị hỗ trợ xác định các vị trí rò nhỏ trong hệ thống lạnh.

testo 316-3 có cần chọn loại môi chất trước khi đo không?

Không. Thiết bị được thiết kế để sẵn sàng dò nhiều môi chất lạnh tương thích mà không cần chọn trước đường đặc tính riêng cho từng loại refrigerant.

Chế độ HI và LO trên testo 316-3 có tác dụng gì?

HI là mức độ nhạy cao và là chế độ mặc định. LO có độ nhạy thấp hơn HI 8 lần, hữu ích khi nồng độ môi chất xung quanh điểm rò quá cao và cần thu hẹp chính xác vị trí phát sinh rò rỉ.

testo 316-3 cảnh báo rò rỉ bằng cách nào?

Khi phát hiện môi chất, thiết bị sử dụng cảnh báo LED và âm thanh. Khi tín hiệu rò tăng, nhiều đoạn LED hơn sẽ sáng và âm báo trở nên nhanh hơn để hỗ trợ người dùng tiến gần tới nguồn rò.

testo 316-3 dùng nguồn điện 220 V hay pin?

Thiết bị hoạt động bằng hai pin alkaline loại D và không cần đấu trực tiếp vào nguồn điện lưới. Thời lượng hoạt động được công bố khoảng 16 giờ liên tục trong điều kiện phù hợp.

Cảm biến testo 316-3 có thay được không?

Có. Cảm biến được thiết kế để người dùng có thể thay thế. Testo công bố tuổi thọ cảm biến khoảng 80 đến 100 giờ hoạt động trong điều kiện sử dụng thông thường; cảm biến thay thế dành cho testo 316-3 có mã 0554 2610.

Có thể dùng testo 316-3 như máy cảnh báo khí an toàn cá nhân không?

Không. testo 316-3 là thiết bị chuyên dùng để tìm rò rỉ môi chất lạnh trong hệ thống lạnh và bơm nhiệt, không phải thiết bị bảo vệ hoặc thiết bị giám sát khí phục vụ an toàn cá nhân.
