Máy phát hiện rò rỉ khí testo 316-1 (0632 0316)

1. Giới thiệu Máy phát hiện rò rỉ khí testo 316-1 (0632 0316)

Máy phát hiện rò rỉ khí testo 316-1 (0632 0316) là thiết bị dò rò khí cầm tay chuyên dùng để xác định nhanh vị trí rò rỉ methane CH4 trên đường ống khí tự nhiên. Thiết bị phù hợp kiểm tra fitting, mặt bích, đầu nối ren, van điều khiển khí và các vị trí đường ống khó tiếp cận trong hệ thống gas, lò hơi và thiết bị gia nhiệt.

Testo là thương hiệu thiết bị đo lường của Đức, được hình thành tại vùng Black Forest từ năm 1957. Hãng phát triển các giải pháp đo di động và cố định cho HVAC, khí thải, nhiệt độ, độ ẩm, áp suất và nhiều ứng dụng công nghiệp chuyên nghiệp.

So với testo 316-2 đa khí, testo 316-1 tập trung phát hiện methane CH4. Thiết bị sử dụng cảm biến bán dẫn, đầu dò mềm linh hoạt, núm điều chỉnh độ nhạy và hệ thống cảnh báo trực quan kết hợp âm thanh để hỗ trợ người vận hành lần theo nguồn rò.

2. Ưu điểm và tính năng nổi bật của testo 316-1

testo 316-1 được thiết kế cho công việc dò rò khí tự nhiên nhanh tại hiện trường, ưu tiên thao tác đơn giản và khả năng xác định chính xác khu vực có nồng độ methane tăng cao.

• Phù hợp kiểm tra rò rỉ methane trên đường ống khí tự nhiên.
• Đầu dò cổ ngỗng linh hoạt hỗ trợ tiếp cận các góc khuất, mặt bích và vị trí khó thao tác.
• Có núm điều chỉnh độ nhạy để thiết lập cảm biến trong không khí sạch trước khi dò.
• Hệ thống LED nhiều màu giúp nhận biết nhanh trạng thái sẵn sàng và mức cảnh báo.
• Cảnh báo âm thanh thay đổi theo mức nồng độ khí, hỗ trợ lần theo hướng tới nguồn rò.
• Thời gian đáp ứng nhanh, phù hợp cho thao tác quét dọc đường ống và các mối nối.
• Sử dụng pin khối 9 V nên không cần nguồn điện cố định khi kiểm tra hiện trường.
• Thiết kế cầm tay gọn, thích hợp cho kỹ thuật viên bảo trì hệ thống gas và thiết bị đốt.
• Được DVGW kiểm tra cho ứng dụng dò rò khí phù hợp.
• Có thể trang bị vỏ bảo vệ TopSafe tùy chọn để hạn chế bụi bẩn và va đập trong quá trình sử dụng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Khí phát hiện	Methane CH4
Loại cảm biến	Cảm biến bán dẫn
Dải phát hiện methane	100–10.000 ppm CH4
Ngưỡng đáp ứng thấp nhất	100 ppm CH4
Ngưỡng cảnh báo thứ nhất	200 ppm CH4, LED vàng
Ngưỡng cảnh báo thứ hai	10.000 ppm CH4, LED đỏ
Kiểu hiển thị	LED 3 màu
Thời gian phản ứng t90	Nhỏ hơn 5 giây
Thời gian khởi động	Khoảng 30 giây
Nguồn cấp	Pin khối 9 V
Thời gian sử dụng pin	Trên 5 giờ
Nhiệt độ làm việc	+4 đến +45°C
Độ ẩm làm việc	0–95% RH, không ngưng tụ
Nhiệt độ lưu trữ	-20 đến +50°C
Kích thước	190 × 57 × 42 mm, không tính đầu dò
Trọng lượng	Khoảng 300 g

3. Chức năng, nguyên lý hoạt động và ứng dụng của testo 316-1

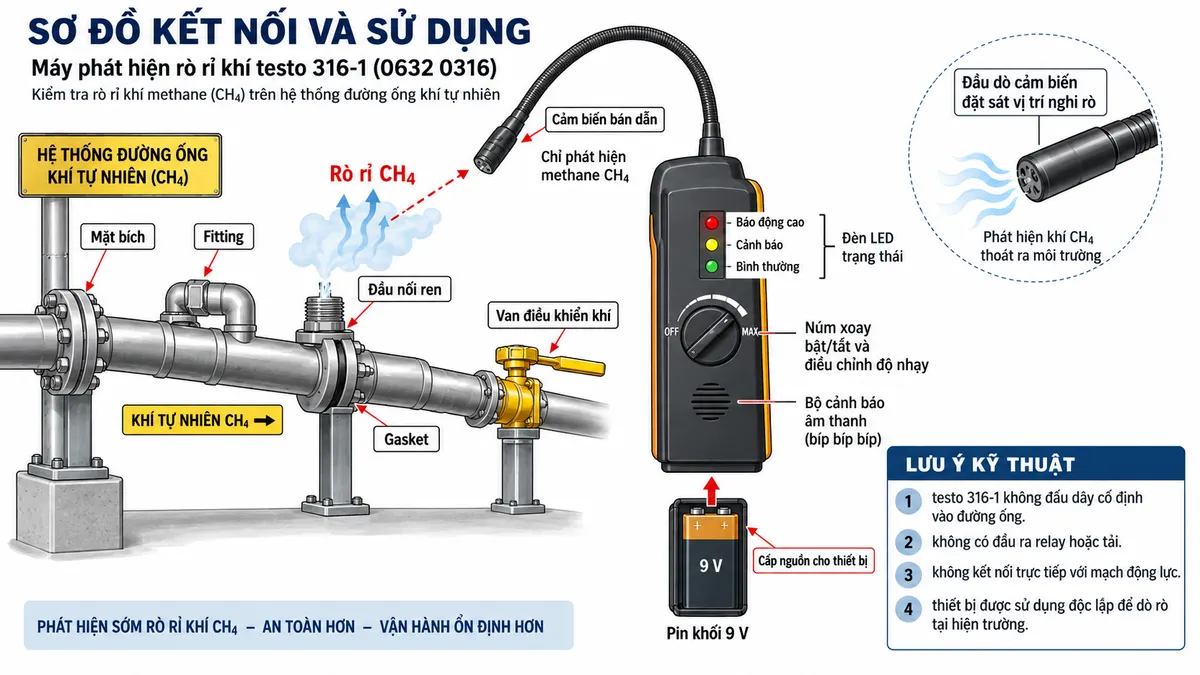

Kết nối và chuẩn bị thiết bị

Máy dò rò khí testo 316-1 là thiết bị cầm tay chạy bằng pin nên không có mạch đấu nguồn AC cố định, không có tiếp điểm relay và không có đầu ra tải. Một pin khối 9 V được lắp trong khoang pin phía sau thân máy để cấp nguồn cho toàn bộ mạch điện và cảm biến.

Đầu dò cảm biến được bố trí trên trục mềm có thể uốn cong để đưa đầu cảm biến tới gần mối nối, van hoặc khe hẹp cần kiểm tra. Khi dò khí, thiết bị không cần kết nối điện với đường ống, van hoặc thiết bị đốt.

Khởi động và thiết lập độ nhạy

Khi bật testo 316-1, cảm biến bắt đầu giai đoạn làm nóng. Trong quá trình này LED đỏ sáng và có tín hiệu âm thanh; sau khi quá trình khởi động hoàn tất, LED chuyển sang xanh và máy sẵn sàng làm việc.

Trước khi tìm rò, nhà sản xuất yêu cầu đặt cảm biến trong không khí sạch và hiệu chỉnh độ nhạy bằng núm điều chỉnh. Người dùng xoay núm tới khi có âm cảnh báo, sau đó giảm nhẹ độ nhạy cho tới khi âm thanh vừa dừng. Việc thiết lập trong không khí sạch giúp duy trì ngưỡng cảnh báo đúng khi kiểm tra.

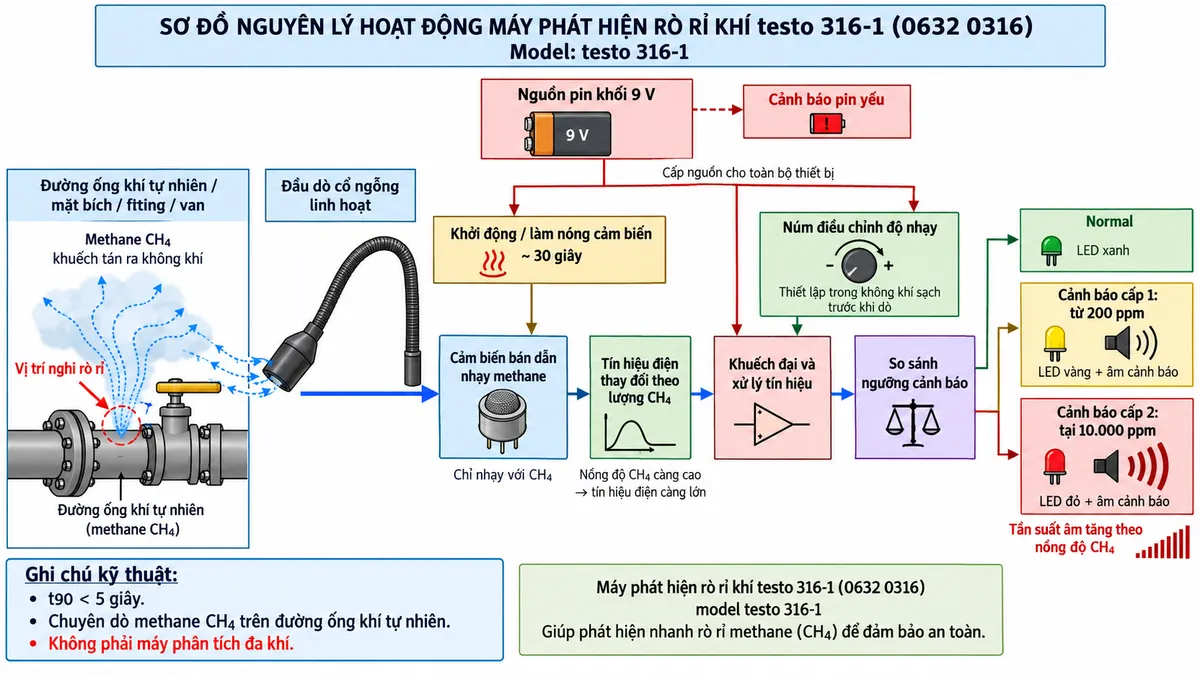

Nguyên lý phát hiện methane

Đầu dò sử dụng cảm biến bán dẫn nhạy methane. Khi khí CH4 từ điểm rò khuếch tán tới đầu cảm biến, đặc tính tín hiệu của cảm biến thay đổi theo lượng khí hiện diện. Mạch điện tử bên trong xử lý tín hiệu này và so sánh với các mức cảnh báo đã thiết lập.

Để tìm vị trí rò, kỹ thuật viên di chuyển đầu dò chậm dọc theo fitting, mặt bích, kết nối ren hoặc van. Khi tiến gần vị trí có lượng methane cao hơn, tín hiệu âm thanh tăng nhanh hơn, giúp người dùng xác định khu vực cần kiểm tra chi tiết.

Hệ thống cảnh báo hai mức

Cảnh báo hai cấp giúp người vận hành nhận biết mức methane bằng cả màu LED và âm thanh. Trong điều kiện sẵn sàng bình thường, LED hiển thị màu xanh. Khi nồng độ tăng tới mức cảnh báo thứ nhất, LED chuyển sang vàng và phát âm cảnh báo. Khi đạt mức cảnh báo cao hơn, LED chuyển sang đỏ.

Tần suất tín hiệu âm thanh tăng khi nồng độ methane tăng, nhờ đó người dùng có thể dựa vào cả tín hiệu thị giác và thính giác để lần theo vị trí rò.

Cảnh báo pin yếu

testo 316-1 có chức năng nhận biết pin yếu. Khi năng lượng pin xuống thấp trong quá trình sử dụng, thiết bị đưa ra tín hiệu cảnh báo để người dùng thay pin kịp thời, tránh gián đoạn công việc dò rò.

Ứng dụng thực tế

Máy phát hiện rò rỉ methane testo 316-1 phù hợp cho kỹ thuật viên gas, HVAC, bảo trì tòa nhà và bảo dưỡng hệ thống thiết bị đốt. Các vị trí kiểm tra điển hình gồm đường ống khí lộ thiên, mặt bích, fitting, kết nối ren, van điều áp và các điểm thoát khí từ khu vực đường ống nằm trong hốc kỹ thuật.

• Khoanh vùng rò rỉ trên đường ống khí tự nhiên.
• Kiểm tra độ kín bên ngoài của fitting và đầu nối.
• Kiểm tra gasket và mặt bích sau bảo trì.
• Kiểm tra van điều khiển hoặc cụm cấp khí.
• Hỗ trợ tìm vị trí rò sau khi hệ thống đã được xác định có hiện tượng thất thoát khí.
• Kiểm tra hệ thống cấp methane cho lò hơi, burner và thiết bị gia nhiệt.

Lưu ý an toàn khi sử dụng

testo 316-1 là thiết bị tìm rò, không được dùng để đo trên các bộ phận đang mang điện. Thiết bị cũng không được sử dụng trong môi trường ẩm ướt hoặc có hiện tượng ngưng tụ vượt giới hạn cho phép.

Không sử dụng máy trong không gian kín nơi khí đã tích tụ tạo thành hỗn hợp có nguy cơ nổ. Theo hướng dẫn của Testo, cần bảo đảm nồng độ khí không vượt quá 20% giới hạn nổ dưới của hỗn hợp khí trong quá trình kiểm tra.

Trước mỗi lần dò rò nên thực hiện kiểm tra chức năng cảm biến và thiết lập độ nhạy trong không khí sạch. Nếu cảm biến không phản ứng trong phép kiểm tra chức năng, không tiếp tục sử dụng thiết bị.

4. Cam kết và nơi mua testo 316-1 (0632 0316) chính hãng

Khi lựa chọn testo 316-1 chính hãng, cần xác định đúng mã 0632 0316 và đúng nhu cầu dò methane CH4. Model này khác testo 316-2 ở phạm vi khí phát hiện và cách hiển thị, do đó cần chọn đúng thiết bị theo loại khí trong hệ thống cần kiểm tra.

Quý khách cần mua Máy phát hiện rò rỉ khí testo 316-1 (0632 0316), kiểm tra cấu hình hoặc tư vấn ứng dụng dò rò khí tự nhiên có thể liên hệ thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng phù hợp với công việc thực tế.

Câu hỏi thường gặp (FAQ)

testo 316-1 phát hiện được khí gì?

testo 316-1 chuyên phát hiện methane CH4, phù hợp với công việc dò rò trên đường ống khí tự nhiên.

testo 316-1 có phát hiện propane và hydrogen không?

Thông số chính thức của model 0632 0316 được công bố cho methane CH4. Nếu cần thiết bị chuyên dụng hỗ trợ đồng thời methane, propane và hydrogen, nên lựa chọn dòng phù hợp như testo 316-2.

Ngưỡng đáp ứng thấp nhất của testo 316-1 là bao nhiêu?

Ngưỡng đáp ứng thấp nhất được công bố là 100 ppm CH4. Dải phát hiện của thiết bị là 100–10.000 ppm CH4.

Hai mức cảnh báo của testo 316-1 hoạt động như thế nào?

Mức thứ nhất được kích hoạt từ 200 ppm CH4 với LED vàng. Mức thứ hai tại 10.000 ppm CH4 sử dụng LED đỏ; đồng thời thiết bị phát cảnh báo âm thanh để hỗ trợ xác định vị trí rò.

testo 316-1 có màn hình hiển thị số ppm không?

Không. testo 316-1 sử dụng LED ba màu và cảnh báo âm thanh để hỗ trợ tìm rò, thay vì màn hình hiển thị số nồng độ chi tiết.

Thời gian phản ứng của testo 316-1 là bao lâu?

Thời gian phản ứng t90 được nhà sản xuất công bố nhỏ hơn 5 giây, phù hợp với thao tác rà quét các mối nối và đường ống tại hiện trường.

testo 316-1 sử dụng loại nguồn nào?

Thiết bị sử dụng pin khối 9 V và có thời gian vận hành trên 5 giờ trong điều kiện quy định của nhà sản xuất.

Có cần hiệu chỉnh độ nhạy trước khi dò rò không?

Có. Trước khi dò, nên đặt cảm biến trong không khí sạch và điều chỉnh núm độ nhạy theo hướng dẫn của Testo. Việc đặt độ nhạy trong môi trường đã có khí có thể làm thay đổi ngưỡng cảnh báo.

testo 316-1 có dùng trong khu vực có hỗn hợp khí dễ nổ được không?

Không. Không sử dụng thiết bị trong không gian kín nơi khí đã tích tụ thành hỗn hợp có khả năng nổ. Người vận hành phải tuân thủ đầy đủ giới hạn nồng độ và hướng dẫn an toàn của nhà sản xuất.
