Máy phát hiện rò rỉ khí testo 316-2 (0632 3162)

1. Giới thiệu Máy phát hiện rò rỉ khí testo 316-2 (0632 3162)

Máy phát hiện rò rỉ khí testo 316-2 (0632 3162) là thiết bị cầm tay chuyên dùng để xác định nhanh vị trí rò rỉ của các khí dễ cháy gồm methane CH4, propane C3H8 và hydrogen H2. Thiết bị phù hợp kiểm tra đường ống khí, khớp nối, mặt bích, đầu nối ren, van điều áp và các vị trí có nguy cơ thất thoát khí trong hệ thống kỹ thuật.

Testo là thương hiệu thiết bị đo lường của Đức, phát triển nhiều giải pháp đo khí thải, HVAC, nhiệt độ, độ ẩm, áp suất và kiểm tra hệ thống công nghiệp. testo 316-2 được thiết kế theo hướng thiết bị dò rò cầm tay, có bơm hút tích hợp, đầu dò cổ ngỗng linh hoạt và hệ thống cảnh báo trực quan để hỗ trợ kỹ thuật viên khoanh vùng chính xác điểm rò.

Model này là thiết bị dò tìm vị trí rò rỉ khí, không phải thiết bị giám sát an toàn cá nhân hoặc máy cảnh báo khí cố định. Khi sử dụng cần tuân thủ đầy đủ giới hạn môi trường, quy trình an toàn và hướng dẫn vận hành của nhà sản xuất.

2. Ưu điểm và tính năng nổi bật của testo 316-2

testo 316-2 kết hợp khả năng hút mẫu chủ động, phản ứng nhanh và đầu dò linh hoạt, giúp người dùng lần theo sự gia tăng nồng độ khí để tìm đến vị trí rò rỉ.

• Phát hiện methane CH4, propane C3H8 và hydrogen H2 bằng cảm biến bán dẫn nhạy khí.
• Bơm hút tích hợp chủ động đưa không khí tại điểm kiểm tra tới cảm biến, hỗ trợ thời gian phản ứng nhanh.
• Đầu dò dạng cổ ngỗng linh hoạt giúp tiếp cận các khớp nối, mặt bích và đường ống ở vị trí khó thao tác.
• Hiển thị xu hướng nồng độ bằng thanh 18 mức để người dùng dễ lần theo hướng nồng độ khí tăng.
• Có chức năng hiển thị giá trị rò rỉ lớn nhất ghi nhận kể từ lần reset hoặc lần bật máy gần nhất.
• Cảnh báo bằng âm thanh khi nồng độ đạt các ngưỡng quy định.
• Tần suất âm cảnh báo tăng khi nồng độ khí tăng và chuyển thành âm liên tục khi vượt ngưỡng cảnh báo thứ hai.
• Đèn nền hiển thị hỗ trợ nhận biết trạng thái khí: màu xanh khi không phát hiện khí và màu đỏ khi phát hiện khí.
• Có cổng tai nghe để nhận cảnh báo âm thanh rõ hơn trong môi trường làm việc ồn.
• Sử dụng pin sạc NiMH, thuận tiện cho công việc kiểm tra di động tại hiện trường.
• Có chức năng triệt nồng độ nền trong điều kiện phù hợp để hỗ trợ tìm kiếm điểm rò chính xác hơn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Nguyên lý cảm biến	Cảm biến bán dẫn nhạy khí
Khí phát hiện	Methane CH4, propane C3H8, hydrogen H2
Dải đo CH4	10 ppm đến 4,0 Vol.%
Dải đo C3H8	10 ppm đến 1,9 Vol.%
Dải đo H2	10 ppm đến 4,0 Vol.%
Ngưỡng đáp ứng thấp nhất	10 ppm đối với CH4, C3H8 và H2
Ngưỡng cảnh báo 1 CH4	200 ppm
Ngưỡng cảnh báo 2 CH4	10.000 ppm
Ngưỡng cảnh báo 1 C3H8	100 ppm
Ngưỡng cảnh báo 2 C3H8	5.000 ppm
Ngưỡng cảnh báo 1 H2	200 ppm
Ngưỡng cảnh báo 2 H2	10.000 ppm
Thời gian phản ứng	t90 nhỏ hơn 2 giây với bơm hoạt động
Thời gian khởi động	60 giây
Hiển thị	Thanh 18 mức
Loại pin	Pin sạc NiMH
Thời gian sử dụng pin	Khoảng 6 giờ tại 22°C
Thời gian sạc	Khoảng 8 giờ khi pin cạn hoàn toàn
Nhiệt độ hoạt động	-5 đến +50°C
Độ ẩm hoạt động	20 đến 80% RH
Nhiệt độ lưu trữ và vận chuyển	-25 đến +60°C
Bán kính uốn tối thiểu của cổ ngỗng	40 mm
Kích thước	57 × 190 × 42 mm, không tính đầu dò
Trọng lượng	348 g
Tiêu chuẩn liên quan	Phù hợp worksheet DVGW G465-4

3. Chức năng, nguyên lý hoạt động và ứng dụng của testo 316-2

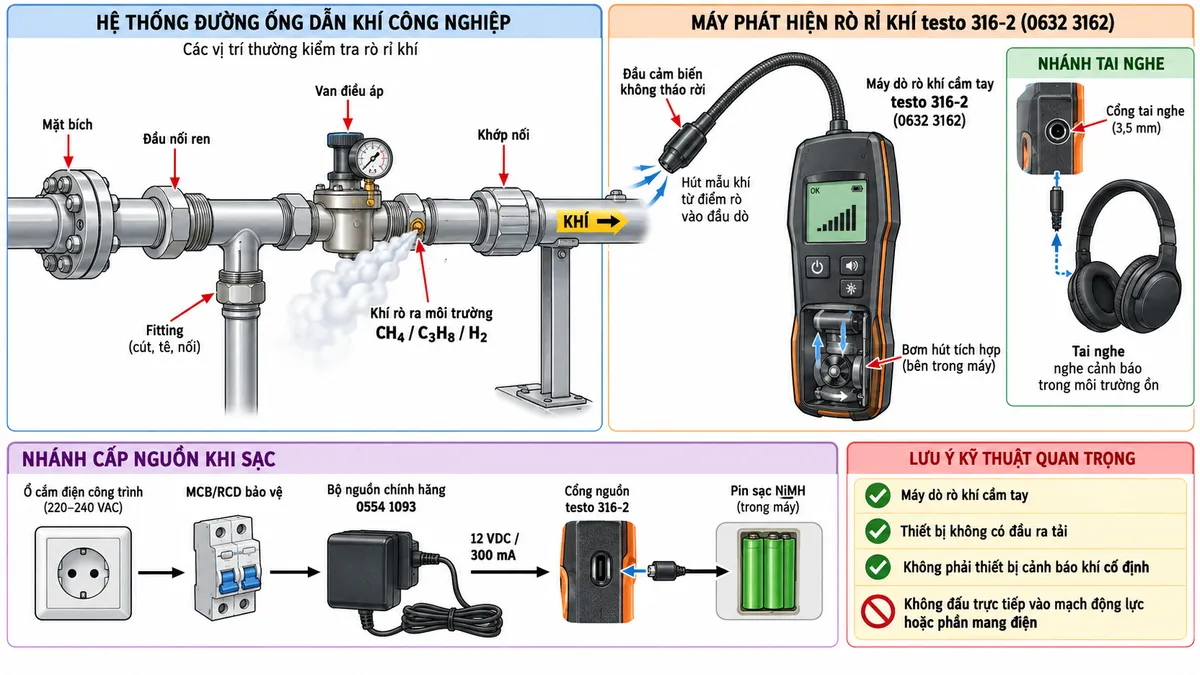

Kết nối và chuẩn bị thiết bị

Máy dò rò rỉ khí testo 316-2 là thiết bị cầm tay sử dụng pin sạc, vì vậy không cần đấu dây cố định vào tủ điện hoặc đường ống khí. Đầu cảm biến được tích hợp cố định với thân máy thông qua trục đầu dò cổ ngỗng linh hoạt.

Khi cần sạc pin, nhà sản xuất quy định sử dụng bộ nguồn chính hãng mã 0554 1093 có đầu ra 12 VDC, 300 mA. Bộ nguồn kết nối vào cổng nguồn trên thiết bị. Máy có thể tiếp tục hoạt động trong quá trình sạc. Trong ứng dụng hiện trường, nguồn AC cấp cho adapter nên lấy từ ổ cắm của hệ thống điện công trình có thiết bị bảo vệ phù hợp.

Cổng tai nghe cho phép kết nối tai nghe tương thích để nhận tín hiệu cảnh báo trong môi trường ồn. Khi cắm tai nghe, loa tích hợp của thiết bị được vô hiệu hóa.

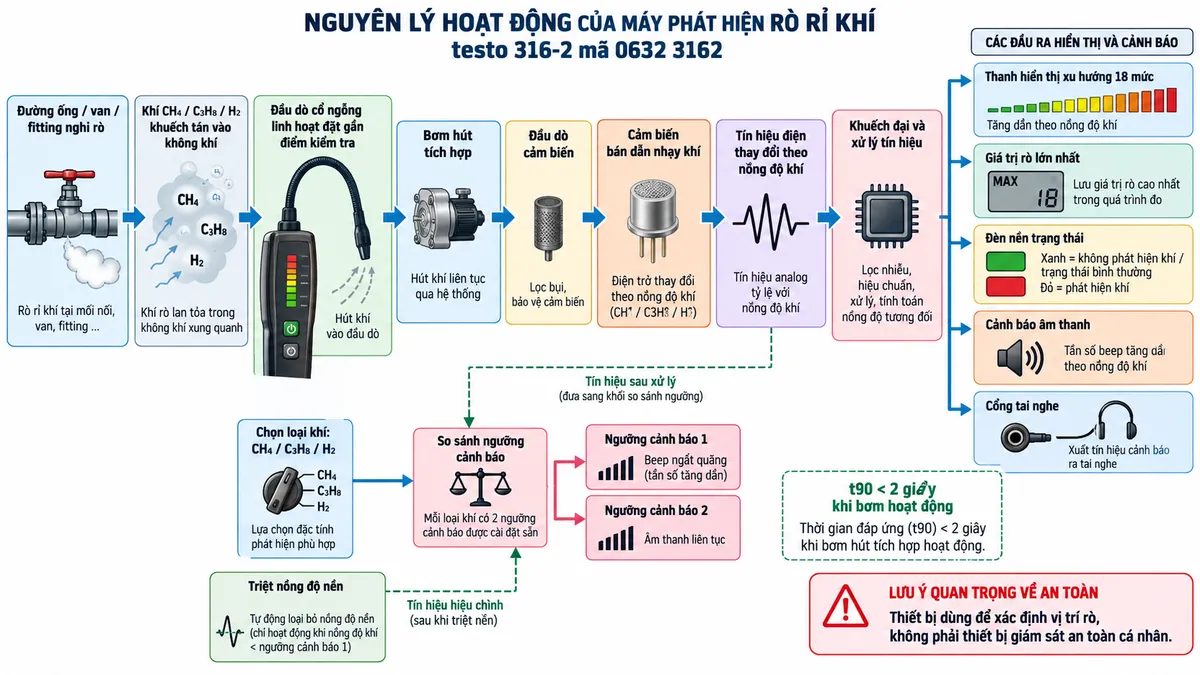

Nguyên lý lấy mẫu bằng bơm tích hợp

Khi bật máy, bơm hút tích hợp bắt đầu hoạt động và thiết bị thực hiện quá trình khởi tạo, gia nhiệt cảm biến và tự kiểm tra. Sau khi quá trình khởi động hoàn tất, người dùng chọn loại khí cần phát hiện rồi đưa đầu cảm biến tới khu vực cần kiểm tra.

Trong quá trình dò, đầu cảm biến nên được di chuyển chậm và đặt càng gần bề mặt cần kiểm tra càng tốt. Không khí xung quanh vị trí nghi rò được bơm hút qua vùng cảm biến, nhờ đó thiết bị có thể phản ứng nhanh với sự gia tăng nồng độ khí.

Nguyên lý cảm biến bán dẫn

Bên trong đầu dò là cảm biến bán dẫn nhạy khí. Khi methane, propane hoặc hydrogen xuất hiện trong dòng không khí hút vào, đặc tính điện của phần tử cảm biến thay đổi. Mạch điện tử xử lý tín hiệu này và chuyển đổi thành mức xu hướng nồng độ hiển thị trên thanh 18 vạch.

Người vận hành di chuyển đầu dò dọc theo đường ống hoặc quanh các mối nối. Khi tiến gần nguồn rò, số vạch hiển thị và tần suất tín hiệu âm thanh tăng lên, giúp khoanh vùng điểm có nồng độ khí cao nhất.

Cảnh báo hai mức và xác định điểm rò

Cảnh báo rò rỉ khí được thiết lập theo hai mức cho từng loại khí. Khi đạt mức cảnh báo đầu tiên, thiết bị phát tín hiệu âm thanh và hiển thị trạng thái tương ứng. Khi nồng độ tăng tới ngưỡng cảnh báo thứ hai, âm thanh chuyển sang tín hiệu liên tục.

Chức năng lưu giá trị cực đại giúp người dùng nhận biết mức nồng độ cao nhất phát hiện được trong quá trình quét. Điều này đặc biệt hữu ích khi kiểm tra nhiều mối nối gần nhau hoặc khi đầu dò phải tiếp cận khu vực khó quan sát trực tiếp.

Triệt nồng độ nền

Trong khu vực đã có một lượng khí nền nhưng vẫn thấp hơn ngưỡng cảnh báo thứ nhất, testo 316-2 cho phép triệt nồng độ nền. Chức năng này giúp người dùng tập trung vào sự gia tăng cục bộ của nồng độ khí khi lần theo nguồn rò.

Việc triệt nền làm thay đổi điều kiện cảnh báo nên chỉ sử dụng đúng theo hướng dẫn vận hành, đặc biệt khi môi trường đã có khí hiện diện.

Ứng dụng thực tế

testo 316-2 phù hợp cho kỹ thuật viên HVAC, hệ thống gas, bảo trì tòa nhà và dịch vụ thiết bị đốt cần kiểm tra nhanh vị trí rò khí dễ cháy.

• Kiểm tra mối nối và fitting trên đường ống khí.
• Kiểm tra mặt bích và kết nối ren.
• Kiểm tra van điều áp và cụm điều khiển khí.
• Khoanh vùng vị trí rò trên đường ống lộ thiên.
• Kiểm tra khu vực đường ống đi qua hốc hoặc khoảng trống tại vị trí không khí thoát ra.
• Hỗ trợ kiểm tra hệ thống cấp khí cho lò hơi, burner và thiết bị gia nhiệt.
• Phát hiện điểm rò methane, propane hoặc hydrogen trong phạm vi ứng dụng cho phép.

Lưu ý an toàn khi sử dụng

testo 316-2 không phải thiết bị bảo hộ an toàn cá nhân và không được sử dụng như máy giám sát khí liên tục để bảo vệ người vận hành. Không sử dụng thiết bị trong không gian kín nơi khí đã tích tụ thành hỗn hợp có khả năng nổ.

Nhà sản xuất yêu cầu bảo đảm nồng độ khí không vượt quá 20% giới hạn cháy dưới LFL và phải thực hiện kiểm tra chức năng trước khi tiến hành dò khí. Không thực hiện phép đo trên hoặc gần các bộ phận đang mang điện.

Cảm biến cũng cần được bảo vệ khỏi dầu, mỡ, silicone, khói thuốc, không khí bẩn, hơi dung môi và các chất có thể gây bám bẩn hoặc ảnh hưởng đến độ nhạy. Không để đầu cảm biến tiếp xúc với độ ẩm hoặc axit.

4. Cam kết và nơi mua testo 316-2 (0632 3162) chính hãng

Khi lựa chọn Máy phát hiện rò rỉ khí testo 316-2, cần xác định đúng mã 0632 3162 và đúng nhu cầu phát hiện CH4, C3H8 hoặc H2. Người dùng cũng nên kiểm tra tình trạng pin, bộ nguồn, tai nghe và các phụ kiện đi kèm để bảo đảm hệ thống sẵn sàng cho công việc hiện trường.

Quý khách cần mua testo 316-2 (0632 3162) chính hãng, kiểm tra cấu hình sản phẩm hoặc tư vấn ứng dụng dò rò khí có thể liên hệ thietbicodien để được hỗ trợ lựa chọn thiết bị phù hợp với yêu cầu kiểm tra thực tế.

Câu hỏi thường gặp (FAQ)

testo 316-2 phát hiện được những loại khí nào?

testo 316-2 phát hiện methane CH4, propane C3H8 và hydrogen H2. Người dùng chọn loại khí cần dò trên thiết bị trước khi thực hiện phép kiểm tra.

testo 316-2 có đo được nồng độ khí từ bao nhiêu?

Ngưỡng đáp ứng thấp nhất được công bố là 10 ppm đối với cả CH4, C3H8 và H2. Dải phát hiện tối đa phụ thuộc từng loại khí.

testo 316-2 phản ứng nhanh như thế nào?

Với bơm hút tích hợp hoạt động, thời gian phản ứng t90 nhỏ hơn 2 giây, giúp kỹ thuật viên nhanh chóng quan sát sự thay đổi khi đầu dò tiến gần nguồn rò.

testo 316-2 có hiển thị chính xác số ppm trên màn hình không?

Thiết bị sử dụng thanh hiển thị 18 mức để thể hiện xu hướng nồng độ và hỗ trợ khoanh vùng điểm rò. Đây chủ yếu là thiết bị định vị rò rỉ, không nên hiểu như máy phân tích nồng độ khí chính xác dạng số ppm cho mọi mục đích đo định lượng.

Pin của testo 316-2 sử dụng được bao lâu?

Pin sạc NiMH có thời gian hoạt động khoảng 6 giờ tại 22°C. Khi pin cạn hoàn toàn, thời gian sạc khoảng 8 giờ trong điều kiện được nhà sản xuất quy định.

Có thể sử dụng testo 316-2 trong khi đang sạc không?

Có. Theo hướng dẫn vận hành, thiết bị có thể tiếp tục được sử dụng trong quá trình sạc bằng bộ nguồn chính hãng tương thích.

Tại sao testo 316-2 có đầu dò cổ ngỗng?

Đầu dò cổ ngỗng linh hoạt giúp đưa cảm biến tới gần các mặt bích, van, đầu nối và khu vực hẹp khó tiếp cận. Bán kính uốn tối thiểu được nhà sản xuất quy định là 40 mm.

testo 316-2 có dùng làm máy cảnh báo khí an toàn liên tục được không?

Không. testo 316-2 được thiết kế để tìm và xác định vị trí rò rỉ trên đường ống khí; nhà sản xuất quy định thiết bị không phải phương tiện an toàn cá nhân và không được sử dụng như hệ thống giám sát khí bảo vệ người.

Có được sử dụng testo 316-2 trong khu vực có hỗn hợp khí dễ nổ không?

Không. Không sử dụng máy trong phòng kín nơi khí đã tích tụ thành hỗn hợp có khả năng nổ. Khi kiểm tra phải tuân thủ giới hạn nồng độ, quy trình an toàn và hướng dẫn sử dụng của Testo.
