1. Giới thiệu Bộ máy đo áp suất và rò khí testo 324 basic set (0563 3240 70)

Bộ máy đo áp suất và rò khí testo 324 basic set (0563 3240 70) là bộ thiết bị chuyên dụng để kiểm tra áp suất, độ kín và khả năng sử dụng của hệ thống đường ống khí. Bộ sản phẩm được cấu hình sẵn với máy testo 324, valy hệ thống, bơm thử thủ công và các phụ kiện kết nối cần thiết, giúp kỹ thuật viên triển khai phép thử tại hiện trường mà không phải ghép nhiều thiết bị riêng lẻ.

Testo là thương hiệu thiết bị đo lường của Đức, phát triển các giải pháp đo khí thải, áp suất, nhiệt độ, HVAC và kiểm tra hệ thống kỹ thuật chuyên nghiệp. testo 324 được DVGW kiểm tra và được thiết kế cho các phép kiểm tra đường ống khí theo những quy trình kỹ thuật liên quan, đồng thời hỗ trợ kiểm tra đường ống LPG và một số ứng dụng đường ống khác khi sử dụng đúng phụ kiện và quy trình.

Điểm nổi bật của testo 324 basic set là tích hợp cảm biến lưu lượng, cảm biến áp suất tuyệt đối, hai cảm biến áp suất chênh lệch và bơm tạo áp ngay trong máy. Kết hợp với valy hệ thống có khối cấp, khối kết nối và ống nối, thiết bị có thể thực hiện các quy trình kiểm tra tự động theo menu hướng dẫn từng bước.

2. Ưu điểm và tính năng nổi bật của testo 324 basic set

Bộ đo áp suất và rò khí testo 324 được thiết kế nhằm chuẩn hóa quy trình kiểm tra đường ống, giảm thao tác thủ công và hỗ trợ lưu trữ kết quả theo từng khách hàng hoặc vị trí đo.

• Thực hiện kiểm tra tải, kiểm tra độ kín và kiểm tra khả năng sử dụng trên đường ống khí.
• Bơm áp suất tích hợp cho phép tự động tạo áp khi thực hiện các phép thử phù hợp.
• Bơm thử thủ công đi kèm giúp tạo mức áp suất cao hơn cho các phép kiểm tra cần áp thử lớn.
• Tích hợp cảm biến lưu lượng, áp suất tuyệt đối và hai cảm biến áp suất chênh lệch.
• Tự động xác định thể tích đường ống trong các quy trình đo tương thích.
• Menu đo hướng dẫn từng bước giúp kỹ thuật viên thực hiện phép thử đúng trình tự.
• Màn hình đồ họa màu hỗ trợ quan sát kết quả và trạng thái đo rõ ràng.
• Kết nối một ống giúp đơn giản hóa thao tác tại điểm kiểm tra.
• Quản lý dữ liệu theo khách hàng và vị trí đo, thuận tiện lập hồ sơ kiểm tra.
• Valy hệ thống tích hợp khối cấp, khối kết nối, van quá áp và van khóa.
• Có thể kết nối thêm đầu dò nhiệt độ hoặc đầu dò áp suất cao phù hợp khi ứng dụng yêu cầu.

Thành phần chính của bộ 0563 3240 70

Thành phần	Cấu hình
Thiết bị đo	testo 324 kèm pin sạc và biên bản hiệu chuẩn xuất xưởng
Bộ nguồn	Adapter nguồn 0554 1096
Valy hệ thống	Gồm bộ cấp, ống kết nối và khối kết nối
Bơm thử	Bơm thử thủ công 0554 3157
Adapter	Adapter cho cổng kiểm tra nồi hơi khí
Đầu bịt áp suất cao	Loại 3/4 inch và 1 1/4 inch

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo rò rỉ	0–10 l/h
Độ chính xác đo rò rỉ	±0,2 l/h hoặc ±5% giá trị đo
Dải đo áp suất	0–1000 hPa
Độ chính xác đo áp suất	±0,5 hPa đến ±3% giá trị đo
Dải đo áp suất tuyệt đối	600–1150 hPa
Độ chính xác áp suất tuyệt đối	±3 hPa
Quá tải cảm biến áp suất tuyệt đối	Tới 1200 hPa
Dải đo nhiệt độ NTC	-20 đến +100°C
Dải đo nhiệt độ Type K	-40 đến +600°C
Độ chính xác Type K	±0,5°C hoặc ±0,5%
Áp suất tạo tự động bằng bơm tích hợp	Tới 300 mbar
Số cổng khí	2 đầu nối áp suất DN 5
Ngõ đầu dò bổ sung	2 ngõ kết nối đầu dò nhiệt độ hoặc áp suất
Nhiệt độ làm việc	+5 đến +40°C
Nhiệt độ lưu trữ	-20 đến +50°C
Cấp bảo vệ	IP40 theo EN 60529
Kích thước valy hệ thống	476 × 191 × 363 mm
Trọng lượng bộ thiết bị	Khoảng 7000 g

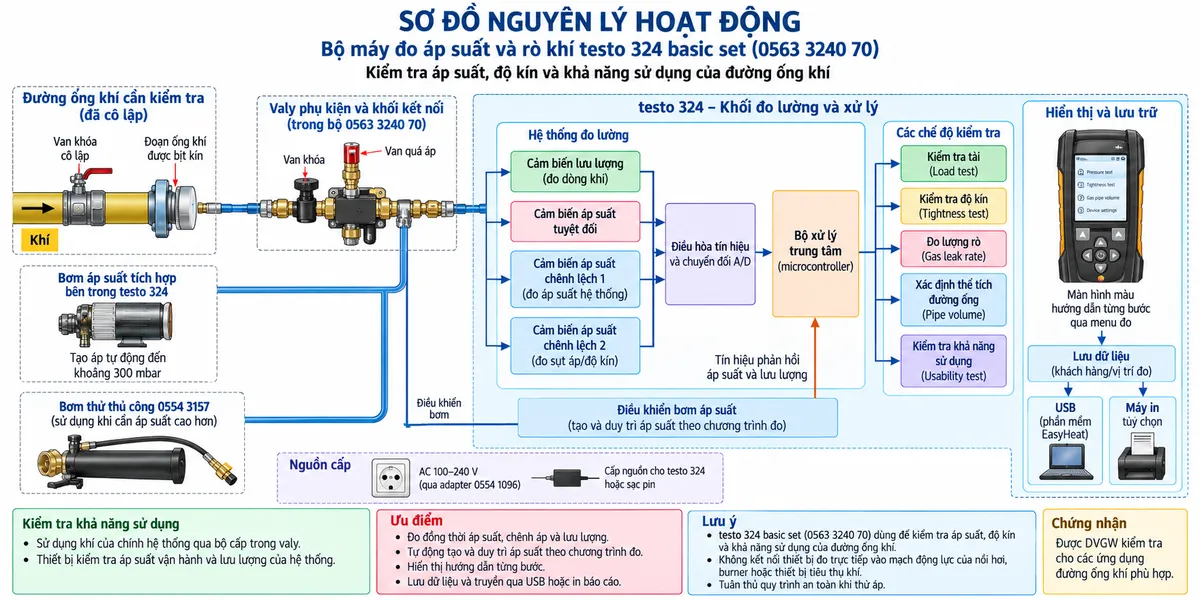

3. Chức năng, nguyên lý hoạt động và ứng dụng của testo 324 basic set

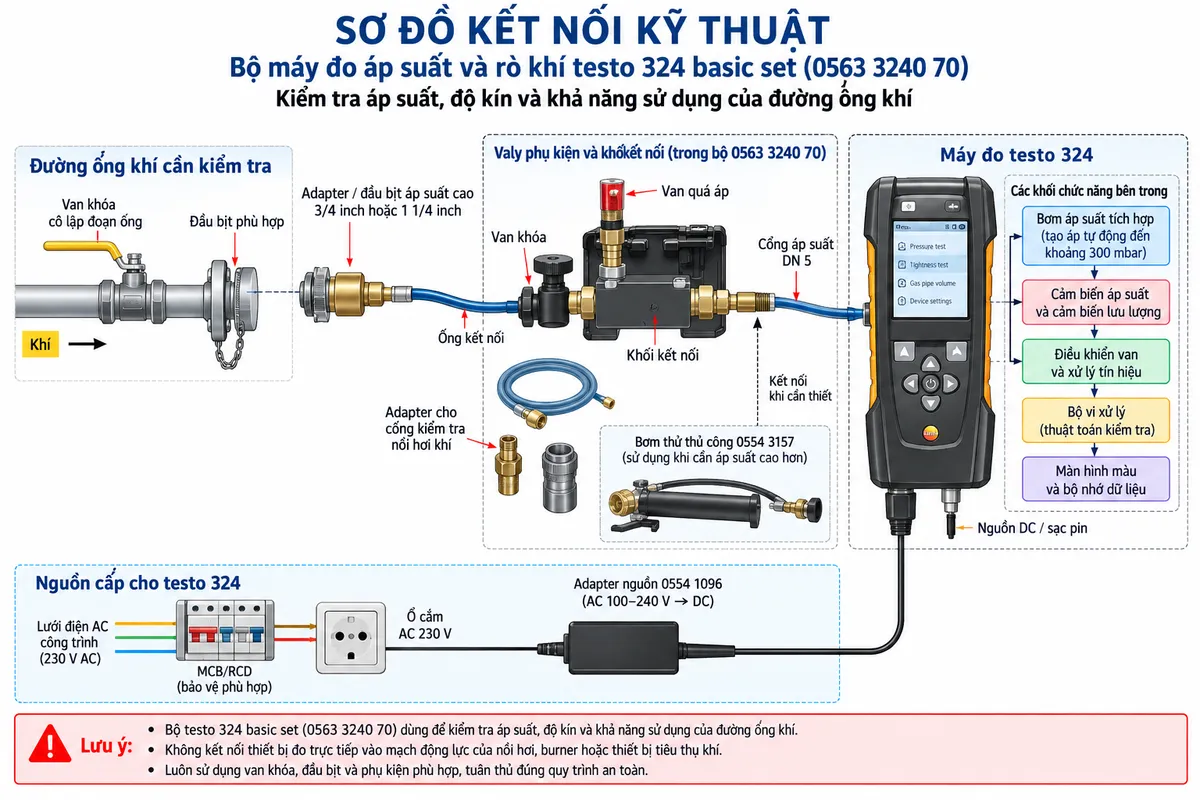

Kết nối hệ thống kiểm tra

testo 324 được kết nối với đường ống cần kiểm tra thông qua valy hệ thống, khối kết nối, ống dẫn và adapter phù hợp. Tùy loại phép thử, kỹ thuật viên cô lập đoạn ống cần kiểm tra bằng đầu bịt hoặc phụ kiện thích hợp rồi nối máy với hệ thống đo.

Valy hệ thống không chỉ dùng để vận chuyển mà còn là một phần chức năng của bộ đo. Khối kết nối tích hợp các đường nối cho máy, bơm và ống kiểm tra, đồng thời có van quá áp và van khóa để hỗ trợ quá trình tạo áp và kiểm tra đường ống.

Máy sử dụng pin sạc và có thể kết nối bộ nguồn khi cần cấp điện hoặc sạc. Nguồn điện cho adapter phải được lấy từ ổ cắm điện công trình có bảo vệ phù hợp; không đấu thiết bị trực tiếp vào mạch điện của burner, nồi hơi hoặc tải động lực.

Kiểm tra tải và độ kín đường ống

Trong phép kiểm tra độ kín đường ống khí, đoạn ống được cô lập và tạo áp bằng bơm tích hợp hoặc bơm thử thủ công tùy mức áp suất yêu cầu. Cảm biến áp suất bên trong testo 324 liên tục theo dõi áp suất trong suốt thời gian thử.

Nếu đường ống kín, áp suất sau khi ổn định phải đáp ứng điều kiện của quy trình kiểm tra đã chọn. Máy hướng dẫn người dùng qua từng bước và đánh giá dữ liệu đo theo chương trình tương ứng, giúp giảm sai sót do thực hiện thủ công.

Đo lượng rò và kiểm tra khả năng sử dụng

Đối với phép đo lượng rò khí, testo 324 sử dụng cảm biến lưu lượng kết hợp hệ thống cấp trong valy để xác định lượng khí thất thoát của đường ống. Trong phép kiểm tra khả năng sử dụng, hệ thống có thể sử dụng khí của chính đường ống qua cơ cấu cấp của valy thay vì tạo hỗn hợp khí và không khí không kiểm soát.

Kết quả lưu lượng rò được xử lý cùng dữ liệu áp suất và điều kiện phép thử để hỗ trợ đánh giá tình trạng của hệ thống theo quy trình đã chọn.

Tự động xác định thể tích đường ống

testo 324 basic set hỗ trợ xác định thể tích đường ống trong các phép đo tương thích. Thông tin thể tích là một tham số quan trọng khi đánh giá lượng rò hoặc thiết lập quy trình kiểm tra đường ống.

Nhờ chức năng tính toán tích hợp, người vận hành không phải tự ước lượng toàn bộ thể tích từ kích thước hình học của từng đoạn ống trong nhiều trường hợp kiểm tra thông thường.

Hệ thống cảm biến tích hợp

Bên trong thiết bị có cảm biến lưu lượng, cảm biến áp suất tuyệt đối và hai cảm biến áp suất chênh lệch. Các tín hiệu này được thu thập, chuyển đổi và xử lý bởi bộ vi xử lý để phục vụ từng chế độ đo.

Ngoài các cảm biến tích hợp, thiết bị còn có các ngõ kết nối cho đầu dò nhiệt độ hoặc phụ kiện đo áp suất phù hợp, giúp mở rộng khả năng kiểm tra khi công việc yêu cầu thêm thông số.

Ứng dụng thực tế

Bộ testo 324 basic set phù hợp cho kỹ thuật viên gas, đơn vị lắp đặt HVAC, bảo trì nồi hơi và các tổ chức kiểm tra hệ thống đường ống cần thực hiện phép thử có hồ sơ rõ ràng.

• Kiểm tra tải của đường ống khí mới hoặc sau thi công.
• Kiểm tra độ kín của hệ thống đường ống khí.
• Đánh giá khả năng tiếp tục sử dụng của đường ống hiện hữu.
• Đo lượng rò để hỗ trợ đánh giá tình trạng hệ thống.
• Kiểm tra đường ống LPG theo quy trình và phụ kiện phù hợp.
• Kiểm tra hệ thống khí trên caravan trong phạm vi tiêu chuẩn tương ứng.
• Hỗ trợ kiểm tra một số ứng dụng đường ống nước thải bằng cấu hình phù hợp.

4. Cam kết và nơi mua testo 324 basic set chính hãng

Khi lựa chọn testo 324 basic set chính hãng, cần kiểm tra đúng mã bộ 0563 3240 70 vì đây là cấu hình bao gồm cả máy đo, valy hệ thống, bộ nguồn, bơm thử thủ công và các phụ kiện kết nối quan trọng. Việc sử dụng đúng adapter, đầu bịt và quy trình thử là điều cần thiết để bảo đảm kết quả đo có ý nghĩa kỹ thuật.

Quý khách cần mua Bộ máy đo áp suất và rò khí testo 324 basic set (0563 3240 70), kiểm tra cấu hình phụ kiện hoặc tư vấn ứng dụng kiểm tra đường ống có thể liên hệ thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng phù hợp với nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

testo 324 basic set dùng để làm gì?

testo 324 basic set dùng để kiểm tra áp suất, độ kín, lượng rò và khả năng sử dụng của hệ thống đường ống khí theo các quy trình đo phù hợp.

Bộ 0563 3240 70 có bao gồm bơm thử không?

Có. Bộ sản phẩm bao gồm bơm thử thủ công bên cạnh bơm áp suất đã được tích hợp trong thiết bị testo 324.

testo 324 có tự tạo áp suất thử được không?

Có. Thiết bị có bơm áp suất tích hợp để tự động tạo áp cho các phép kiểm tra phù hợp. Khi cần mức áp thử cao hơn, có thể sử dụng bơm thủ công đi kèm.

testo 324 đo lượng rò trực tiếp hay chỉ đo áp suất?

Thiết bị có cảm biến lưu lượng tích hợp nên có thể thực hiện đo lượng rò khí bên cạnh các phép đo áp suất và kiểm tra độ kín.

testo 324 có tự động xác định thể tích đường ống không?

Có. Máy hỗ trợ tự động xác định thể tích đường ống trong những quy trình đo tương thích, giúp giảm công việc tính toán thủ công.

Valy hệ thống trong basic set chỉ dùng để đựng máy phải không?

Không. Valy hệ thống là một phần chức năng của bộ đo, bên trong có bộ cấp, khối kết nối, ống nối, van quá áp và van khóa phục vụ quá trình kiểm tra.

testo 324 có thể kết nối đầu dò nhiệt độ không?

Có. Thiết bị có các ngõ bổ sung cho đầu dò tương thích, bao gồm đầu dò nhiệt độ và các phụ kiện đo áp suất phù hợp với ứng dụng.

testo 324 có lưu dữ liệu kiểm tra không?

Có. Kết quả có thể được quản lý theo khách hàng và vị trí đo, giúp người dùng lưu trữ và tài liệu hóa quá trình kiểm tra thuận tiện hơn.

Bộ testo 324 basic set có phù hợp kiểm tra đường ống LPG không?

Có. Hệ thống hỗ trợ kiểm tra đường ống LPG theo quy trình kỹ thuật tương ứng khi được sử dụng đúng phụ kiện và hướng dẫn của nhà sản xuất.
