Nút nhấn trắng mũi tên 1 chiều màu đen Teknic P2AF1BA90

Giới thiệu nút nhấn trắng mũi tên 1 chiều màu đen Teknic P2AF1BA90

Nút nhấn trắng mũi tên 1 chiều màu đen Teknic P2AF1BA90 là đầu nút nhấn nhả dùng trên bảng điều khiển và tủ điện công nghiệp. Mặt nút màu trắng với ký hiệu mũi tên màu đen giúp người vận hành nhận biết lệnh điều khiển theo hướng đã quy ước.

Teknic là thương hiệu thiết bị điều khiển và báo hiệu của Ấn Độ. Mã P2AF1BA90 thuộc dòng đầu nút nhấn nhựa lắp bảng; chức năng đóng hoặc ngắt mạch phụ thuộc vào khối tiếp điểm được lắp phía sau.

Ưu điểm và tính năng nổi bật

• Ký hiệu mũi tên một chiều dễ nhận biết trên mặt tủ, phù hợp để biểu thị lệnh chạy hoặc dịch chuyển theo một hướng.
• Cơ cấu nhấn nhả tạo lệnh điều khiển tạm thời: nút trở về trạng thái ban đầu sau khi người vận hành thả tay.
• Đầu nút có thể phối hợp với khối tiếp điểm thường mở S1 hoặc thường đóng S2 theo yêu cầu của mạch điều khiển. Cần xác nhận cấu hình tiếp điểm đi kèm khi đặt hàng.

Đặc tính	Thông tin
Mã đầu nút	P2AF1BA90
Kiểu thao tác	Nhấn nhả, mặt nút phẳng
Màu mặt nút và ký hiệu	Trắng, mũi tên một chiều màu đen
Dòng lắp đặt	Thiết bị điều khiển lắp bảng thuộc dòng nhựa 22,5 mm
Khối tiếp điểm lựa chọn	S1 thường mở (NO) hoặc S2 thường đóng (NC); xác nhận theo cấu hình đặt mua

Chức năng, nguyên lý hoạt động và ứng dụng

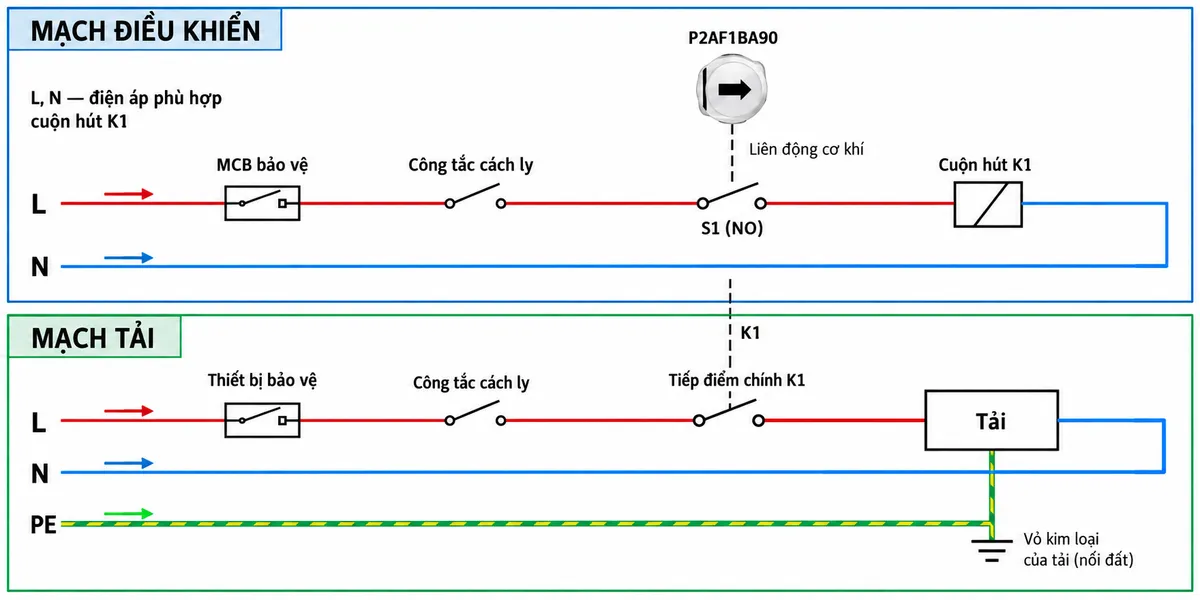

Bản thân P2AF1BA90 là đầu thao tác cơ khí. Khi nhấn, đầu nút tác động lên khối tiếp điểm lắp phía sau. Với cấu hình minh họa dùng S1 thường mở, tiếp điểm đóng trong lúc nhấn và mở lại khi thả tay. Tín hiệu này có thể cấp cho cuộn hút contactor hoặc đầu vào điều khiển phù hợp; nút nhấn không thay thế tiếp điểm chính cấp điện cho tải.

Trong tủ máy, ký hiệu mũi tên có thể được quy ước cho lệnh tiến, nâng hoặc dịch chuyển theo một hướng. Ý nghĩa cụ thể của mũi tên cần thống nhất với nhãn và sơ đồ điều khiển của máy.

Sơ đồ trên chỉ minh họa một phương án dùng khối S1. Trước khi đấu dây, cần kiểm tra khối tiếp điểm thực tế, sơ đồ đầu cực, điện áp cuộn hút và thiết bị bảo vệ của hệ thống.

Cam kết và nơi mua hàng

Để chọn đúng nút nhấn Teknic chính hãng cùng cấu hình tiếp điểm cần dùng, hãy mua hàng tại thietbicodien. Khi đặt mua, vui lòng nêu rõ mã P2AF1BA90 và yêu cầu khối S1, S2 hoặc tổ hợp tiếp điểm phù hợp với tủ điện.

Câu hỏi thường gặp (FAQ)

P2AF1BA90 có sẵn tiếp điểm thường mở không?

Mã đầu nút và cấu hình tiếp điểm cần được xác nhận khi đặt hàng. Nếu cần một tiếp điểm thường mở, hãy yêu cầu cấu hình P2AF1BA90 kết hợp khối S1.

Nút có tự giữ sau khi nhấn không?

Không. Đây là kiểu nhấn nhả; đầu nút trở về trạng thái ban đầu khi thả tay.

Mũi tên trên nút có quyết định chiều quay của động cơ không?

Không. Mũi tên là ký hiệu nhận biết lệnh. Chiều hoạt động thực tế do thiết kế mạch điều khiển và cách đấu nối của máy quyết định.

Có thể dùng P2AF1BA90 để cấp điện trực tiếp cho tải không?

Nên dùng nút để phát lệnh trong mạch điều khiển. Với tải được đóng cắt qua contactor, tiếp điểm chính của contactor đảm nhiệm đường cấp điện cho tải.

Có thể dùng tiếp điểm thường đóng với đầu nút này không?

Có thể chọn cấu hình lắp khối S2 thường đóng nếu chức năng mạch yêu cầu. Cần kiểm tra đúng thành phần được cung cấp trước khi lắp đặt.

Cần kiểm tra gì trước khi đấu dây?

Hãy xác nhận loại và số lượng khối tiếp điểm, ký hiệu đầu cực thực tế, nguồn điều khiển phù hợp với cuộn hút, cùng thiết bị bảo vệ và cách ly của từng mạch.
