Quạt hút Chang Cheng 125FZY2-S (AC 220V 0.15A, 135x135x32mm)

Quạt hút Chang Cheng 125FZY2-S AC 220V dùng làm mát tủ điện

Quạt hút Chang Cheng 125FZY2-S là quạt hướng trục vuông sử dụng nguồn điện xoay chiều, được thiết kế để tạo luồng không khí cưỡng bức trong tủ điện, thiết bị điện tử và máy móc công nghiệp. Sản phẩm có kích thước tổng thể 135 x 135 x 32 mm, điện áp định mức AC 220V và dòng điện 0,15A, phù hợp cho các vị trí cần một quạt làm mát nhỏ gọn nhưng có thể kết nối trực tiếp với nguồn điện công nghiệp thông dụng.

1. Giới thiệu và nguồn gốc thương hiệu Chang Cheng

Chang Cheng là thương hiệu quạt làm mát có nguồn gốc Trung Quốc, cung cấp các dòng quạt hướng trục và quạt tản nhiệt phục vụ thiết bị điện, tủ điều khiển, máy hàn cùng nhiều hệ thống công nghiệp. Các thông tin thương mại về hãng cho thấy Chang Cheng tập trung vào quạt hướng trục, quạt tản nhiệt và động cơ quạt với nhiều kích thước khác nhau.

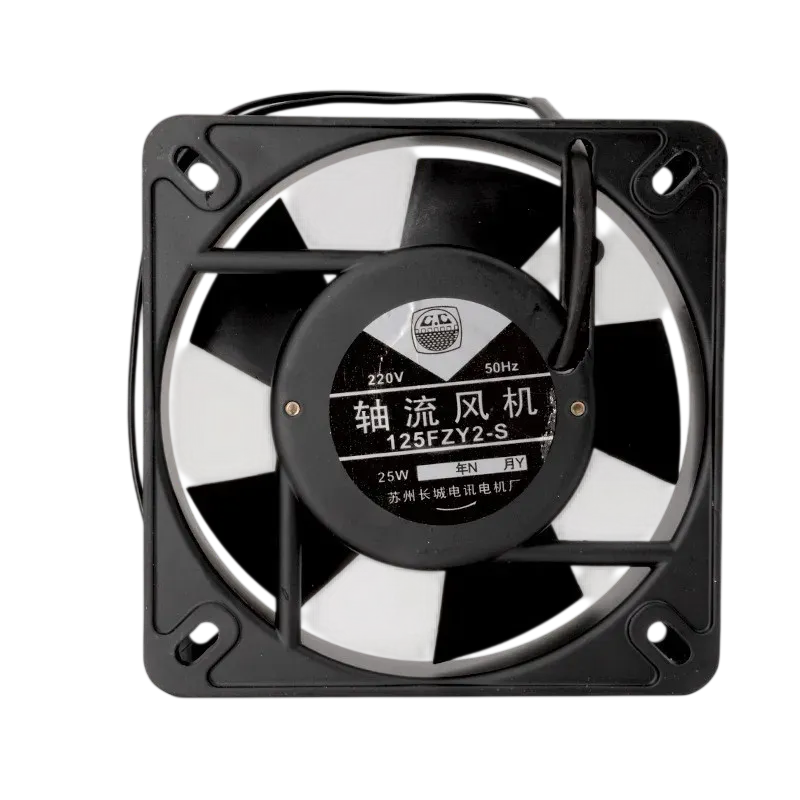

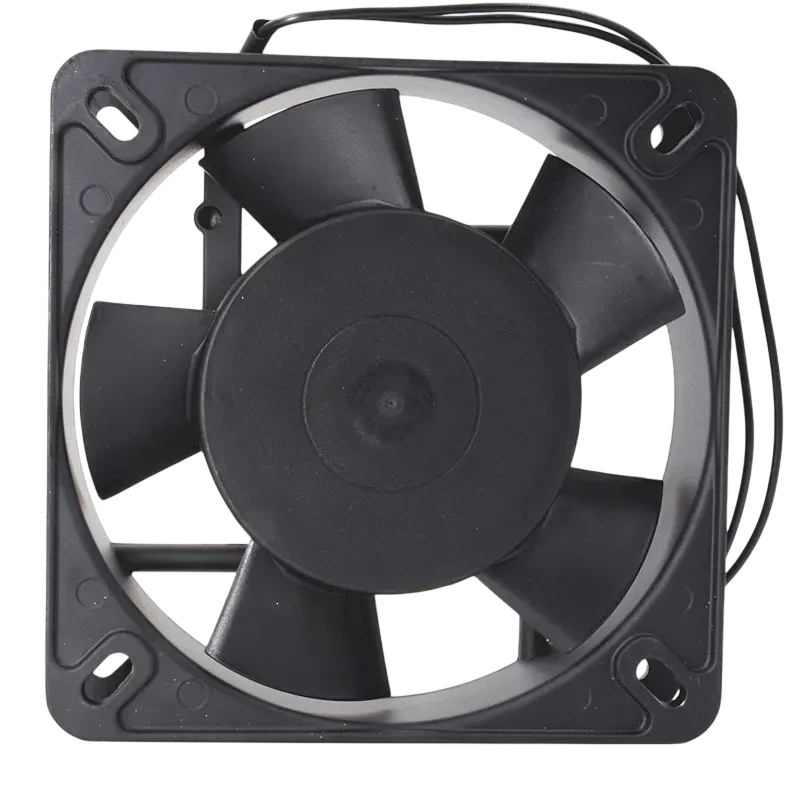

Model 125FZY2-S được nhận diện là quạt hướng trục Chang Cheng dùng điện áp 220V, có thiết kế khung vuông kích thước 135 x 135 x 32 mm. Sản phẩm thường được lắp trên vách tủ hoặc khung máy để hút khí nóng ra ngoài hoặc đưa không khí mát vào bên trong, tùy theo chiều lắp đặt thực tế.

Thông số cơ bản của quạt Chang Cheng 125FZY2-S

Thông số	Giá trị
Thương hiệu	Chang Cheng
Model	125FZY2-S
Loại quạt	Quạt hướng trục khung vuông
Điện áp cấp	AC 220V
Dòng điện định mức	0,15A
Kích thước tổng thể	135 x 135 x 32 mm
Kiểu kết nối	Hai dây cấp nguồn
Xuất xứ	Trung Quốc

2. Ưu điểm và tính năng nổi bật

Thiết kế nhỏ gọn, thuận tiện lắp trên tủ điện

Với kích thước 135 x 135 x 32 mm, quạt hút tủ điện 135 mm này không chiếm nhiều chiều sâu bên trong tủ. Dạng khung vuông giúp người dùng bố trí quạt trên vách tủ, cửa tủ, hộp điều khiển hoặc khung máy tương đối thuận tiện.

Sử dụng trực tiếp nguồn điện AC 220V

Quạt hoạt động bằng nguồn AC 220V, vì vậy có thể kết nối với nguồn điện một pha thông dụng mà không cần sử dụng thêm bộ nguồn chuyển đổi DC. Khi lắp đặt, người dùng nên bố trí cầu chì hoặc MCB có dòng định mức phù hợp để bảo vệ dây dẫn và động cơ quạt.

Tạo luồng gió theo phương dọc trục

Cánh quạt hút không khí từ một phía và đẩy ra theo phương song song với trục quay. Cơ chế này thích hợp cho yêu cầu thông gió và tản nhiệt cưỡng bức trong không gian tương đối hẹp như tủ điện, bộ nguồn, máy hàn hoặc cụm điều khiển tự động.

Kết cấu phù hợp với môi trường thiết bị công nghiệp

Các nguồn cung cấp model 125FZY2-S mô tả sản phẩm có khung hợp kim nhôm, cánh quạt nhựa kỹ thuật và động cơ quạt xoay chiều. Kết cấu này giúp quạt có độ cứng cơ học phù hợp khi lắp cố định trên máy móc hoặc tủ thiết bị.

Có thể sử dụng ở chế độ hút hoặc cấp gió

Chiều luồng gió của quạt được xác định bởi hướng quay của cánh và chiều lắp đặt. Người dùng có thể lắp mặt hút quay vào trong để thải khí nóng ra ngoài hoặc đảo chiều lắp cả quạt để đưa không khí mát vào tủ. Không nên tự ý đảo hai dây nguồn với mục đích đổi chiều quay vì đây là quạt AC hai dây và việc hoán đổi dây không làm thay đổi chiều quay thiết kế.

3. Chức năng, nguyên lý hoạt động và ứng dụng

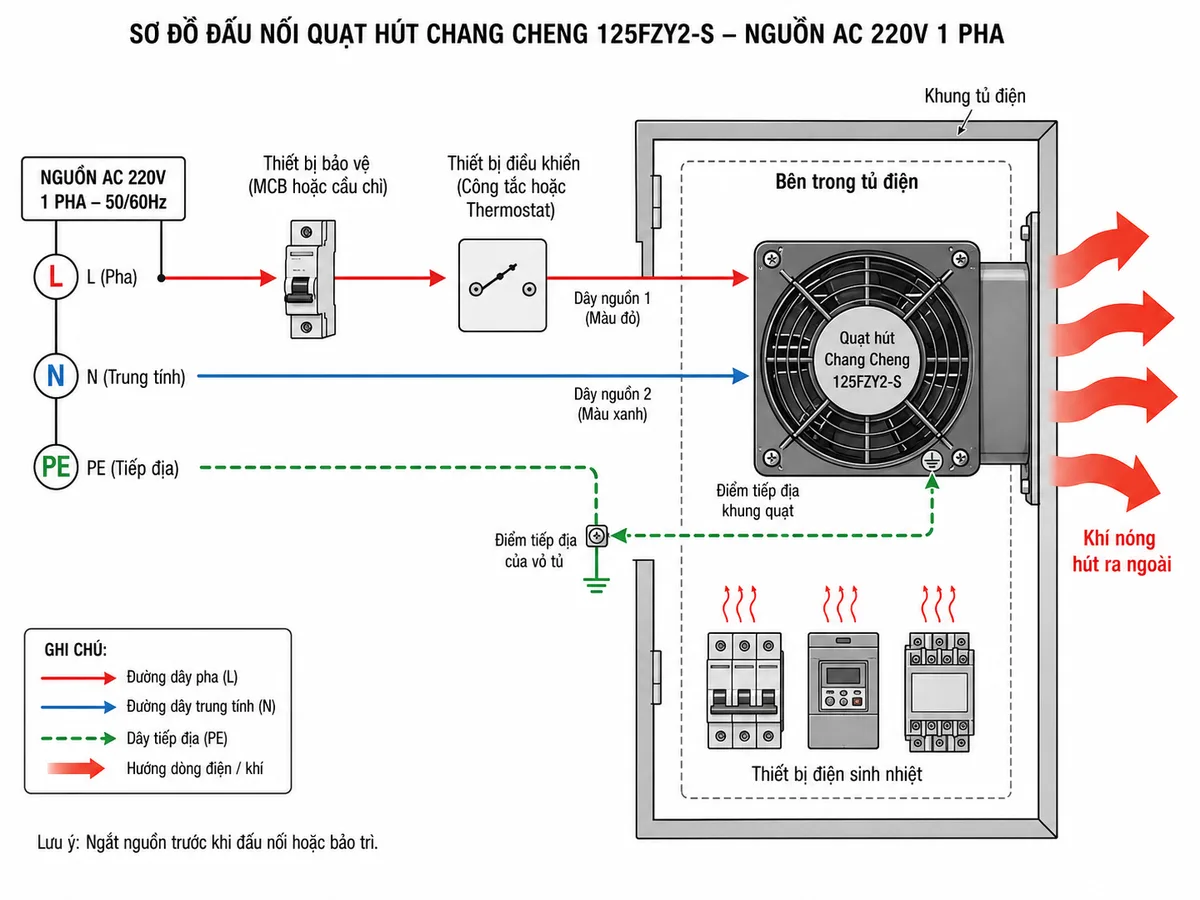

Sơ đồ đấu dây và kết nối nguồn

Quạt Chang Cheng 125FZY2-S 220V sử dụng hai dây cấp điện. Dây pha L nên đi qua thiết bị bảo vệ như cầu chì hoặc MCB, sau đó qua công tắc, relay hoặc bộ điều khiển nhiệt độ trước khi nối đến một dây của quạt. Dây còn lại của quạt được nối về dây trung tính N.

Trong tủ điện, quạt có thể được điều khiển tự động bằng thermostat: khi nhiệt độ trong tủ vượt ngưỡng cài đặt, tiếp điểm thermostat đóng và cấp điện cho quạt. Nếu khung lắp hoặc vỏ tủ có điểm tiếp địa bảo vệ, phần kim loại liên quan phải được nối PE theo yêu cầu an toàn của hệ thống.

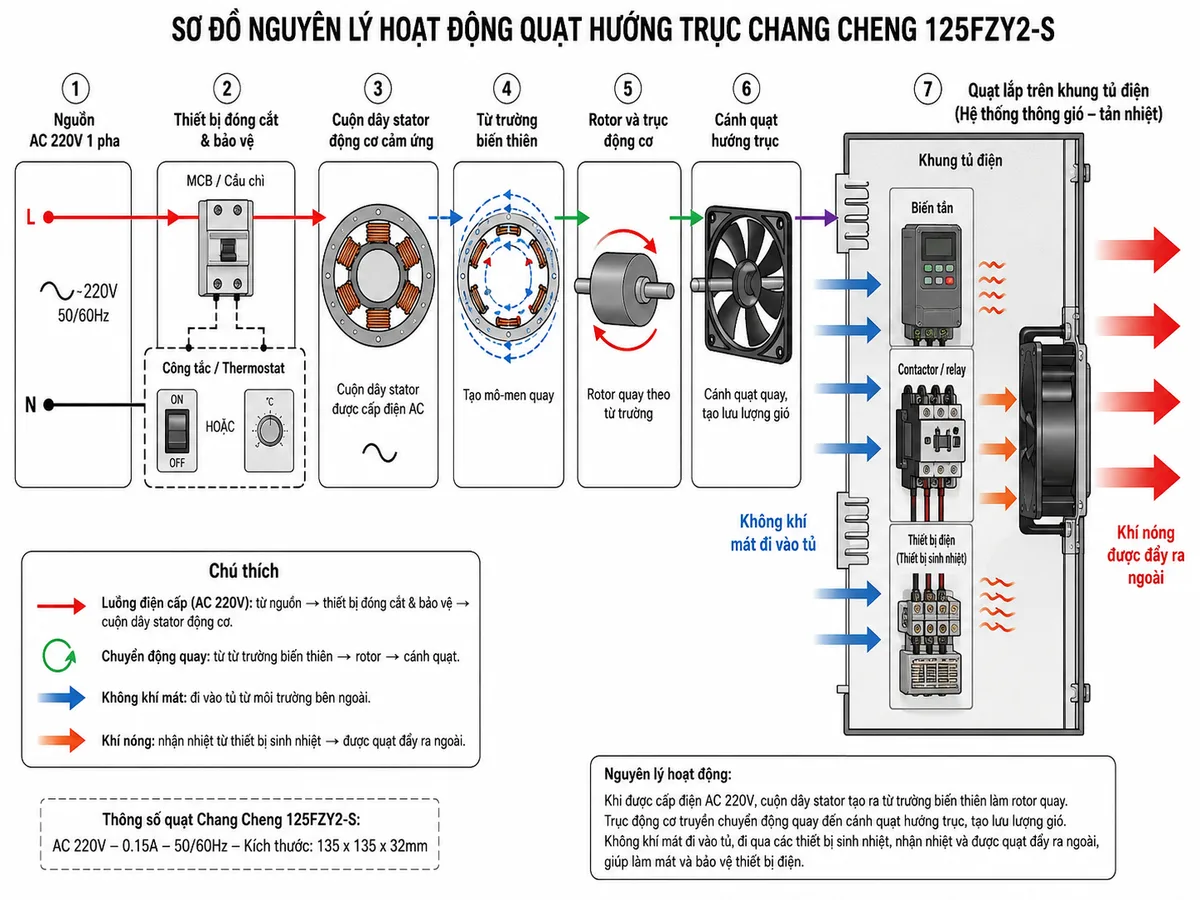

Nguyên lý hoạt động

Khi được cấp điện áp xoay chiều 220V, cuộn dây stator của động cơ tạo từ trường biến thiên. Cấu trúc động cơ cảm ứng của quạt tạo mô-men khởi động, làm rotor và trục quay chuyển động. Trục động cơ kéo cánh quạt quay liên tục để hình thành chênh lệch áp suất giữa hai mặt của quạt.

Không khí được hút vào tại mặt hút, đi qua cánh và được đẩy ra tại mặt thoát theo phương dọc trục. Luồng không khí này mang nhiệt từ linh kiện và không gian bên trong tủ ra môi trường bên ngoài, nhờ đó hỗ trợ hạn chế hiện tượng tích tụ nhiệt quanh biến tần, bộ nguồn, contactor, relay và các thiết bị điều khiển.

Ứng dụng phổ biến

• Làm mát tủ điện chứa contactor, relay, bộ nguồn, PLC và thiết bị đóng cắt.
• Thông gió cho tủ điều khiển máy sản xuất và dây chuyền tự động hóa.
• Hỗ trợ giải nhiệt cho biến tần, bộ điều khiển động cơ và bộ chỉnh lưu.
• Lắp trong máy hàn, máy cắt, nguồn công nghiệp và thiết bị điện tử công suất.
• Thay thế quạt cũ có cùng điện áp, kích thước và vị trí lỗ bắt vít tương thích.
• Tạo luồng cấp gió hoặc hút khí nóng cho hộp kỹ thuật và khoang máy.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra đúng nguồn điện AC 220V trước khi cấp điện cho quạt.
• Đối chiếu kích thước tổng thể, khoảng cách lỗ bắt vít và chiều sâu lắp đặt với quạt cũ.
• Xác định chiều luồng gió trước khi cố định quạt lên vách tủ.
• Ngắt hoàn toàn nguồn điện và kiểm tra hết điện trước khi đấu dây hoặc bảo trì.
• Sử dụng MCB, cầu chì, đầu cos và tiết diện dây dẫn phù hợp với mạch điều khiển.
• Nên bố trí lưới bảo vệ để tránh chạm vào cánh quạt và hạn chế dị vật lọt vào.
• Khi cấp gió vào tủ, nên kết hợp tấm lọc bụi phù hợp với điều kiện môi trường.
• Không lắp quạt tại vị trí có nước, hóa chất ăn mòn hoặc bụi dẫn điện nếu chưa có giải pháp bảo vệ thích hợp.

4. Cam kết và nơi mua quạt Chang Cheng 125FZY2-S

Để mua quạt hút Chang Cheng 125FZY2-S chính hãng, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ kiểm tra model, điện áp, dòng điện, kích thước và khả năng thay thế cho quạt đang sử dụng trong tủ điện hoặc máy móc.

thietbicodien cam kết cung cấp sản phẩm đúng thông tin đặt hàng, tư vấn lựa chọn theo nhu cầu làm mát thực tế và hỗ trợ khách hàng đối chiếu kích thước trước khi lắp đặt. Khi nhận hàng, khách hàng nên kiểm tra nhãn quạt, tình trạng dây dẫn, khung, cánh và khả năng quay tự do của cánh trước khi cấp nguồn.

Câu hỏi thường gặp về quạt Chang Cheng 125FZY2-S

Quạt Chang Cheng 125FZY2-S sử dụng nguồn điện bao nhiêu?

Quạt sử dụng nguồn AC 220V. Không được kết nối trực tiếp sản phẩm với nguồn DC 12V, 24V hoặc các mức điện áp khác nếu không đúng thông tin trên nhãn quạt.

Kích thước của quạt 125FZY2-S là bao nhiêu?

Kích thước tổng thể của quạt là 135 x 135 x 32 mm. Khi thay thế, ngoài kích thước bên ngoài, người dùng cần đo thêm khoảng cách lỗ bắt vít và không gian phía sau vị trí lắp.

Quạt 125FZY2-S có thể dùng để hút khí nóng ra khỏi tủ điện không?

Có. Đây là quạt hướng trục làm mát tủ điện, có thể lắp để hút khí nóng ra ngoài. Hãy quan sát ký hiệu hoặc kiểm tra chiều gió thực tế trước khi cố định quạt.

Có thể đảo hai dây điện để đổi chiều quay của quạt không?

Không. Với quạt AC hai dây dạng này, việc hoán đổi dây L và N không làm đảo chiều quay thiết kế. Muốn thay đổi hướng cấp hoặc hút gió, giải pháp phù hợp là đảo chiều lắp cơ khí của quạt.

Có nên đấu quạt chạy liên tục hay dùng thermostat?

Cả hai phương án đều có thể áp dụng. Quạt có thể chạy khi tủ được cấp nguồn hoặc được điều khiển qua thermostat để chỉ hoạt động khi nhiệt độ vượt ngưỡng. Điều khiển theo nhiệt độ giúp giảm thời gian chạy không cần thiết.

Quạt này có phù hợp để lắp ngoài trời không?

Không nên lắp trực tiếp ngoài trời khi chưa xác định cấp bảo vệ chống bụi và nước của sản phẩm. Trong môi trường ngoài trời, quạt cần được đặt trong tủ hoặc kết cấu che chắn có khả năng bảo vệ phù hợp.

Khi thay quạt cũ bằng 125FZY2-S cần kiểm tra những gì?

Cần đối chiếu điện áp AC 220V, dòng điện, kích thước 135 x 135 x 32 mm, khoảng cách lỗ lắp, chiều luồng gió, kiểu đầu dây và không gian lắp đặt. Không nên chỉ dựa vào hình dáng bên ngoài để quyết định khả năng thay thế.
