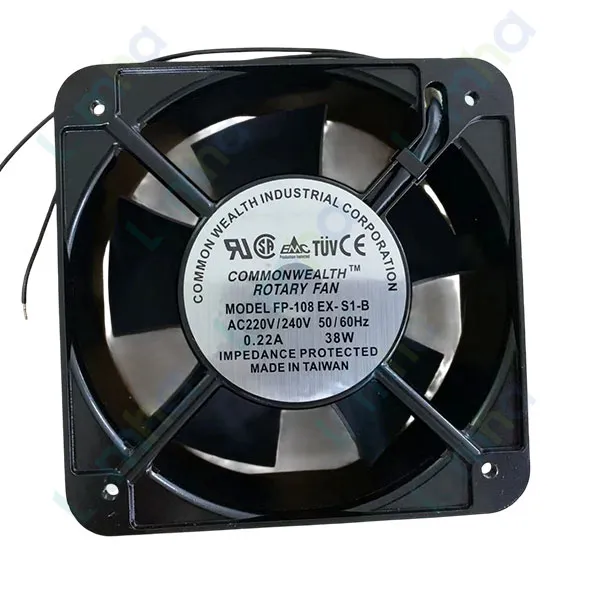

Quạt hút tủ điện COMMONWEALTH FP-108EX-S1-S, 220VAC, 150x150x50mm, 38W

1. Giới thiệu quạt hút tủ điện COMMONWEALTH FP-108EX-S1-S5 và nguồn gốc thương hiệu

Quạt hút tủ điện COMMONWEALTH FP-108EX-S1-S, mã hàng FP-108EX-S1-S5, là quạt hướng trục AC dùng để thông gió và giải nhiệt cho tủ điện, biến tần, UPS cùng nhiều thiết bị công nghiệp. Sản phẩm sử dụng nguồn 220VAC, công suất 38W và có kích thước danh nghĩa 150 × 150 × 50 mm, phù hợp với những vị trí cần lưu lượng thông gió liên tục nhưng không chiếm nhiều không gian lắp đặt.

COMMONWEALTH là thương hiệu chuyên về quạt làm mát công nghiệp, có lịch sử sản xuất quạt AC tại Đài Loan từ năm 1975. Mã hàng đang giới thiệu được khai báo xuất xứ Trung Quốc theo thông tin sản phẩm; khi nhận hàng, người mua nên đối chiếu model, điện áp và thông số trên nhãn quạt với hồ sơ đặt hàng.

2. Ưu điểm và tính năng nổi bật

• Sử dụng trực tiếp nguồn AC 220V, thuận tiện khi lắp trong tủ điện và máy công nghiệp sử dụng nguồn xoay chiều một pha.
• Công suất 38W đáp ứng nhu cầu tạo dòng không khí cưỡng bức để đưa nhiệt ra khỏi không gian kín.
• Kích thước 150 × 150 × 50 mm giúp bố trí quạt trên vách tủ hoặc khung thiết bị tương đối gọn.
• Thiết kế quạt hướng trục AC tạo luồng gió đi dọc theo trục quay, thích hợp cho thông gió xuyên tủ.
• Động cơ cực từ che bóng có cơ chế bảo vệ bằng trở kháng, hỗ trợ hạn chế mức tăng nhiệt của cuộn dây trong điều kiện bất thường.
• Phiên bản ký hiệu S sử dụng vòng bi ống lót, vận hành đơn giản và phù hợp với các ứng dụng làm mát thông dụng.
• Khung kim loại giúp cố định chắc chắn; cánh quạt nhựa gia cường sợi thủy tinh hỗ trợ giảm khối lượng phần quay.
• Kết nối hai dây nguồn AC, dễ tích hợp với thermostat, rơ-le hoặc bộ điều khiển nhiệt độ của tủ điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Mã hàng được cung cấp	FP-108EX-S1-S5
Ký hiệu dòng sản phẩm	FP-108EX-S1-S
Loại quạt	Quạt AC hướng trục dùng cho tủ điện
Điện áp sử dụng	220VAC; dòng sản phẩm được công bố cho dải 220/240VAC
Tần số nguồn	50/60Hz
Dòng điện tham khảo	0,22A
Công suất phiên bản đang mô tả	38W
Kích thước danh nghĩa	150 × 150 × 50 mm
Kiểu động cơ	Động cơ AC cực từ che bóng
Phương thức bảo vệ động cơ	Bảo vệ bằng trở kháng
Loại ổ đỡ	Vòng bi ống lót
Kiểu kết nối	Hai dây dẫn AC
Vật liệu khung	Nhôm đúc
Vật liệu cánh quạt	Nhựa gia cường sợi thủy tinh, cấp chống cháy UL 94V-0 theo đặc tính dòng FP-108EX
Xuất xứ theo thông tin sản phẩm	Trung Quốc

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và cách đấu nối

Chức năng chính của quạt hút tủ điện 220VAC là tạo đối lưu cưỡng bức, đưa khí nóng ra ngoài và bổ sung không khí mát qua cửa gió hoặc bộ lọc. Quạt có thể được điều khiển trực tiếp bằng công tắc hoặc đóng cắt tự động thông qua thermostat hay rơ-le có thông số tiếp điểm phù hợp.

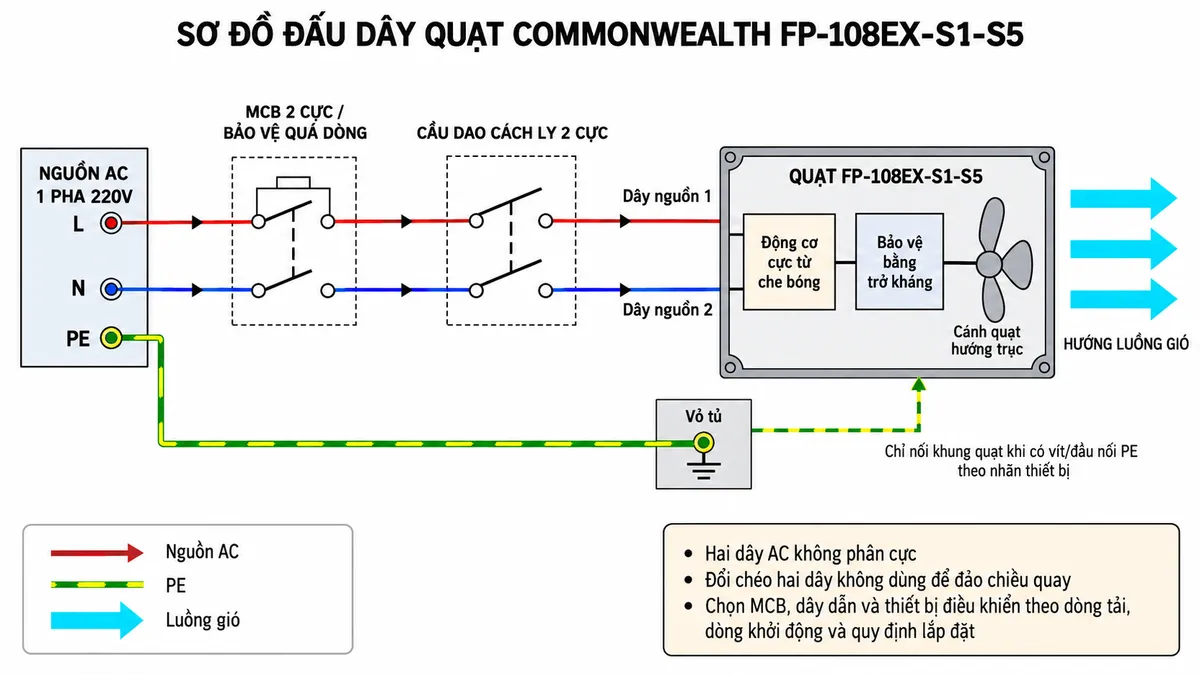

Hai dây nguồn của quạt được nối với L và N sau thiết bị bảo vệ quá dòng và cầu dao cách ly. Vì đây là tải AC hai dây, các dây quạt không có cực dương, cực âm và không nên tự gán số chân khi nhà sản xuất không công bố. Dây PE không đi qua thiết bị đóng cắt; PE được nối trực tiếp với tủ và với khung quạt nếu sản phẩm có điểm tiếp địa được chỉ định.

Cơ chế bảo vệ bằng trở kháng là đặc tính nội tại của động cơ, không thay thế MCB, cầu chì hoặc biện pháp bảo vệ mạch nhánh. Trước khi đấu điện cần kiểm tra nhãn thực tế, tình trạng cách điện, độ chắc của lưới bảo vệ và khả năng quay tự do của cánh.

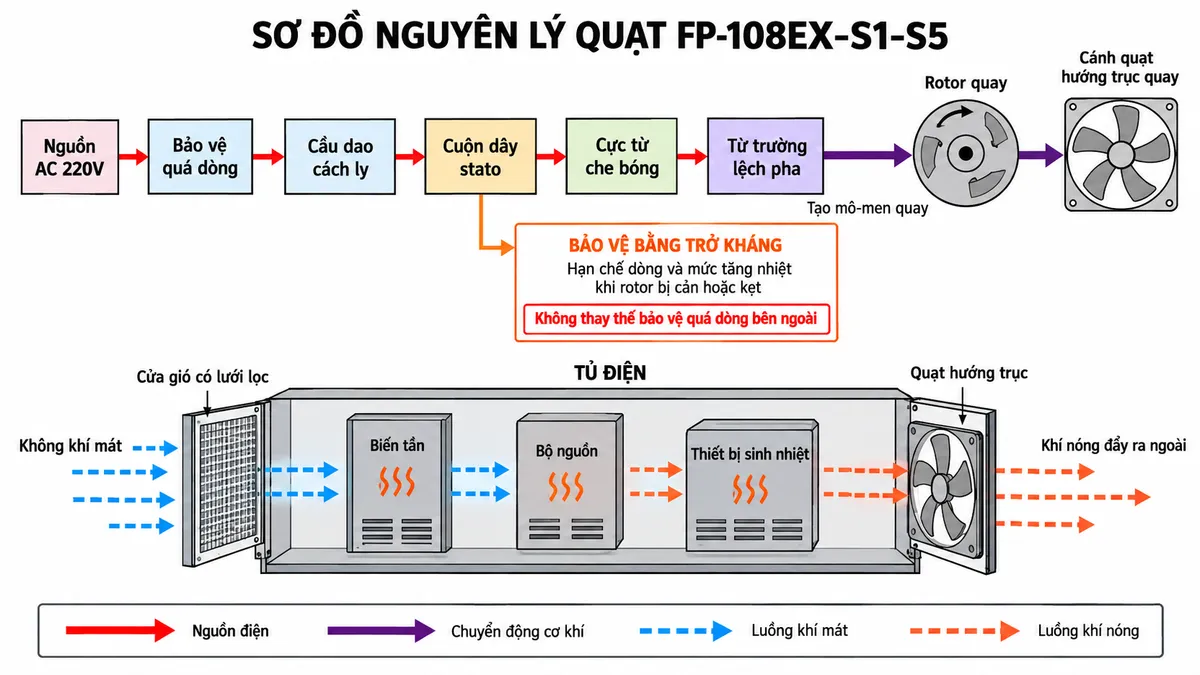

Nguyên lý hoạt động

Khi được cấp điện AC, dòng điện chạy qua cuộn dây stato. Phần cực từ che bóng tạo độ lệch pha của từ thông, hình thành mô-men khởi động làm rotor quay. Rotor truyền chuyển động tới cánh quạt, từ đó tạo luồng gió dọc trục đi qua thân quạt và mang nhiệt ra khỏi tủ điện.

Hiệu quả giải nhiệt phụ thuộc vào đường lưu thông không khí hoàn chỉnh. Khi quạt được bố trí để hút khí nóng ra ngoài, tủ cần có cửa lấy gió ở vị trí phù hợp, thường kết hợp lưới lọc để hạn chế bụi. Luồng khí nên đi qua các bộ phận sinh nhiệt trước khi thoát ra ngoài và không bị dây dẫn hoặc thiết bị che chắn.

Ứng dụng tiêu biểu

• Thông gió và giảm nhiệt bên trong tủ điều khiển, tủ phân phối và tủ tự động hóa.
• Làm mát biến tần, bộ nguồn, UPS, bộ điều khiển động cơ và thiết bị điện tử công suất.
• Tạo dòng khí cưỡng bức cho máy công nghiệp, tủ máy chủ và thiết bị viễn thông.
• Thay thế quạt cùng điện áp, kích thước và phương án gá lắp sau khi đã đối chiếu nhãn cùng bản vẽ cơ khí.
• Kết hợp thermostat để quạt chỉ hoạt động khi nhiệt độ tủ vượt ngưỡng cài đặt.

4. Cam kết và nơi mua hàng

Khi lựa chọn COMMONWEALTH FP-108EX-S1-S5, khách hàng cần kiểm tra đầy đủ model, điện áp, công suất, kích thước thực tế, kiểu ổ đỡ và hình thức dây ra trước khi lắp đặt. Việc lựa chọn đúng phiên bản giúp quạt tương thích với nguồn điện, vị trí gá và yêu cầu thông gió của hệ thống.

Để mua quạt hút tủ điện COMMONWEALTH chính hãng, nhận tư vấn lựa chọn thiết bị bảo vệ và kiểm tra khả năng thay thế cho quạt đang sử dụng, khách hàng có thể liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Quạt FP-108EX-S1-S5 sử dụng nguồn điện nào?

Quạt sử dụng nguồn AC một pha 220V. Dòng FP-108EX thường được công bố cho 220/240VAC và 50/60Hz, nhưng vẫn phải kiểm tra nhãn của chiếc quạt thực tế trước khi cấp điện.

Hai dây nguồn của quạt có phân cực không?

Không. Đây là hai dây cấp nguồn AC nên không có cực dương và cực âm. Hai dây được nối với L và N sau thiết bị bảo vệ, cách ly; không tự gán số chân nếu nhãn hoặc tài liệu đi kèm không quy định.

Đổi chéo hai dây nguồn có làm quạt quay ngược không?

Không. Việc đổi vị trí L và N trên động cơ cực từ che bóng không phải phương pháp đảo chiều quay. Hướng quay và hướng gió được xác định bởi cấu tạo của động cơ và cánh quạt.

Bảo vệ bằng trở kháng có thay thế được MCB không?

Không. Bảo vệ bằng trở kháng là đặc tính bên trong động cơ nhằm hạn chế mức tăng nhiệt trong điều kiện bất thường. Mạch cấp điện vẫn cần MCB hoặc cầu chì, thiết bị cách ly và dây dẫn được lựa chọn phù hợp.

Quạt có phù hợp để giải nhiệt biến tần và tủ điều khiển không?

Có. Quạt hướng trục tạo dòng không khí cưỡng bức, phù hợp để đưa nhiệt từ biến tần, bộ nguồn và thiết bị điều khiển ra ngoài. Cần bố trí thêm cửa lấy gió để hình thành đường lưu thông không khí hoàn chỉnh.

Có thể khoét tủ theo kích thước 150 × 150 × 50 mm không?

Không nên lấy kích thước bao ngoài làm kích thước khoét lỗ. Trước khi gia công tủ cần đo sản phẩm thực tế hoặc đối chiếu bản vẽ cơ khí, khoảng cách lỗ bắt vít và kích thước cửa gió của đúng phiên bản.

Khi nào cần nối dây PE với quạt?

PE phải được nối trực tiếp với vỏ tủ. Chỉ nối PE với khung quạt khi sản phẩm có vít, dây hoặc ký hiệu tiếp địa được nhà sản xuất chỉ định; không đưa PE qua MCB, cầu dao, thermostat hoặc rơ-le điều khiển.

Cần lưu ý gì khi lắp quạt trong môi trường nhiều bụi?

Nên kết hợp lưới bảo vệ và bộ lọc gió phù hợp, đồng thời vệ sinh định kỳ để tránh giảm lưu lượng. Nếu môi trường có bụi dẫn điện, hơi ẩm hoặc hóa chất, cần đánh giá cấp bảo vệ của toàn bộ cụm tủ thay vì mặc định quạt có khả năng chống bụi hoặc chống nước.
