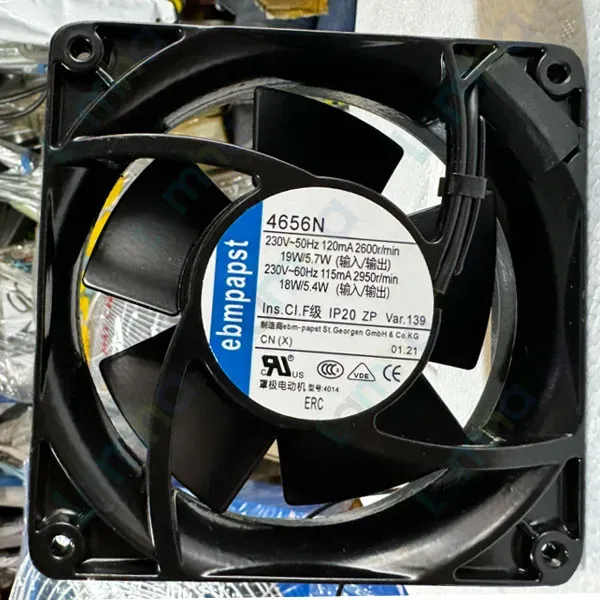

Quạt tản nhiệt ebm-papst 4656N (230VAC, 120x120x38mm, 19W)

Quạt tản nhiệt ebm-papst 4656N 230 VAC, 19 W

Quạt tản nhiệt ebm-papst mã 4656N là quạt hướng trục AC nhỏ gọn, được thiết kế để tạo luồng không khí làm mát cho tủ điện, thiết bị điều khiển, máy móc và cụm điện tử công nghiệp. Sản phẩm thuộc nhóm kích thước thường gọi là 120 × 120 mm; kích thước chính xác theo tài liệu kỹ thuật của nhà sản xuất là 119 × 119 × 38 mm.

ebm-papst là thương hiệu có nguồn gốc từ Đức, chuyên phát triển quạt, động cơ và giải pháp quản lý không khí. Model này sử dụng động cơ rotor ngoài kiểu cực từ che bóng, kết cấu cánh và khung kim loại chắc chắn; sản phẩm được cung cấp với xuất xứ Trung Quốc.

Ưu điểm và tính năng nổi bật của ebm-papst 4656N

• Tạo luồng gió làm mát cưỡng bức theo phương dọc trục, phù hợp với không gian lắp đặt hạn chế.
• Kết cấu kim loại gồm cánh bằng thép tấm sơn đen và khung nhôm đúc, thích hợp cho môi trường thiết bị công nghiệp.
• Sử dụng ổ bi, hỗ trợ vận hành ổn định và tuổi thọ làm việc dài khi lắp đặt đúng điều kiện.
• Động cơ rotor ngoài giúp bố trí cụm truyền động gọn và truyền chuyển động trực tiếp tới cánh quạt.
• Có cơ chế bảo vệ quá tải bằng trở kháng tích hợp trong động cơ.
• Trang bị hai đầu cắm dẹt cấp nguồn và điểm nối đất bảo vệ trên khung, thuận tiện khi tích hợp vào thiết bị.
• Có thể lắp từ hai mặt bằng các lỗ gá trên khung, giúp linh hoạt khi bố trí hướng hút và hướng thổi.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại quạt	Quạt hướng trục AC nhỏ gọn
Kiểu động cơ	Động cơ rotor ngoài, cực từ che bóng
Số pha	Một pha
Điện áp danh định	230 VAC
Tần số	50 Hz
Công suất tiêu thụ	19 W
Tốc độ quay danh định	2.650 vòng/phút
Lưu lượng gió	160 m³/h
Mức áp suất âm	47 dB(A)
Mức công suất âm	5,5 B
Nhiệt độ môi trường cho phép	Từ -40 °C đến +85 °C
Kích thước theo datasheet	119 × 119 × 38 mm
Khối lượng	0,550 kg
Vật liệu cánh quạt	Thép tấm sơn đen
Vật liệu khung	Nhôm đúc
Loại ổ đỡ	Ổ bi
Chiều luồng khí	Hút qua phía có thanh giằng
Chiều quay	Thuận chiều kim đồng hồ khi nhìn về phía rotor
Tuổi thọ L10	37.500 giờ tại 40 °C; 15.000 giờ tại nhiệt độ môi trường tối đa
Kết nối nguồn	Hai đầu cắm dẹt 3,0 × 0,5 mm
Tiếp địa bảo vệ	Điểm tiếp địa trên khung với ren M4 và UNC
Bảo vệ động cơ	Bảo vệ quá tải bằng trở kháng
Chứng nhận	VDE, CSA, UL và CE

Chức năng, nguyên lý hoạt động và ứng dụng

Đấu dây và kết nối nguồn

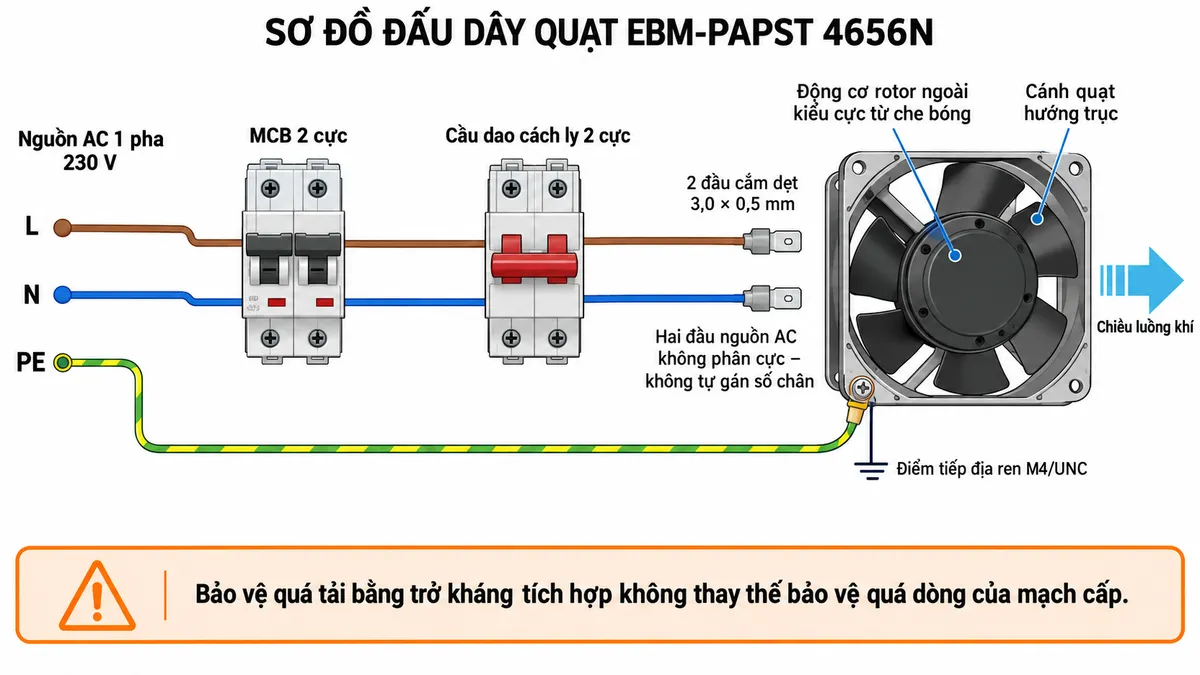

Khi lắp đặt, hai dây nguồn AC được đưa qua thiết bị bảo vệ quá dòng và cầu dao cách ly phù hợp trước khi nối vào hai đầu cắm dẹt của quạt. Do đây là tải AC một pha, không tự quy ước số chân hoặc cực tính cho hai đầu nguồn nếu tài liệu của thiết bị lắp kèm không chỉ định. Dây PE bảo vệ phải đi riêng và nối trực tiếp với điểm tiếp địa trên khung kim loại; cơ chế bảo vệ bằng trở kháng của động cơ không thay thế thiết bị bảo vệ mạch nhánh.

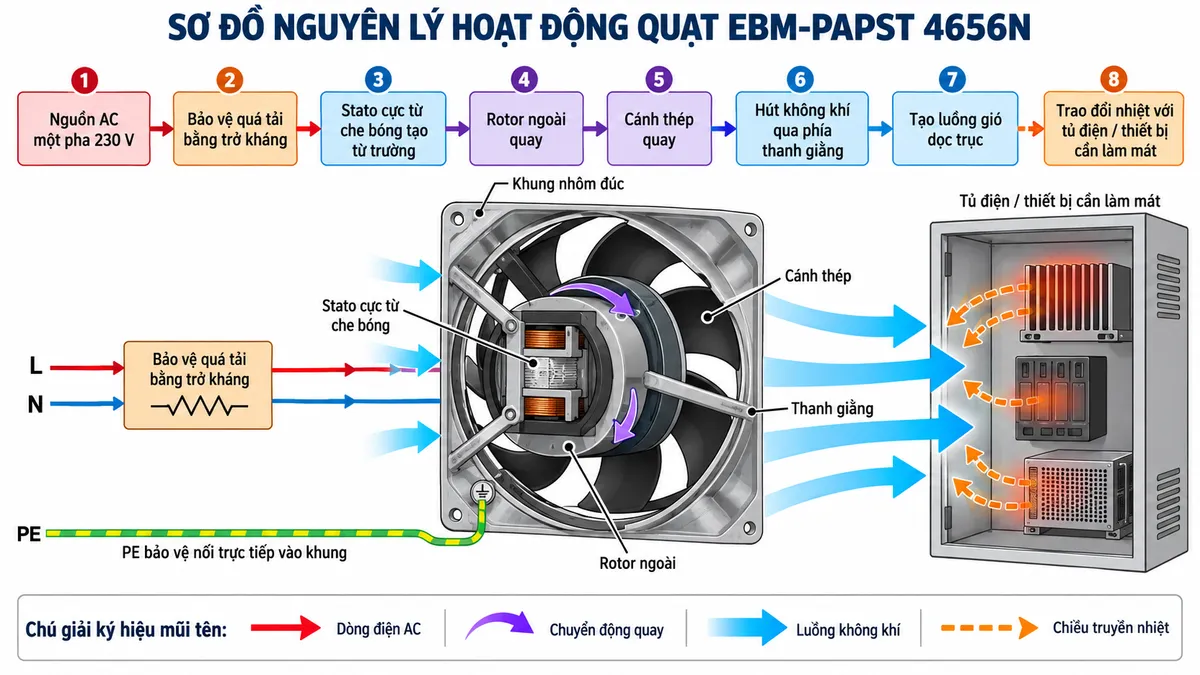

Nguyên lý hoạt động

Khi được cấp điện, từ trường biến thiên trong động cơ cực từ che bóng tạo mô-men làm rotor ngoài quay. Cánh quạt gắn với rotor hút không khí qua phía có thanh giằng, gia tốc dòng khí và đẩy không khí theo trục quay. Luồng khí hướng trục mang nhiệt ra khỏi linh kiện hoặc đưa không khí mát vào khoang thiết bị, nhờ đó hỗ trợ duy trì điều kiện vận hành ổn định.

Ứng dụng tiêu biểu

• Thông gió và làm mát tủ điện điều khiển, tủ phân phối và tủ tự động hóa.
• Giải nhiệt cho bộ nguồn, biến tần, bộ điều khiển và cụm linh kiện điện tử.
• Tạo tuần hoàn không khí trong máy công nghiệp, thiết bị đo và hệ thống viễn thông.
• Thay thế quạt cùng chuẩn lắp đặt khi các điều kiện điện áp, kích thước, lưu lượng và chiều gió tương thích.
