Rơle thời gian ABB CT-MFC.12 - 1SVR508020R0000, đa chức năng 1c/o, 24-48VDC/24-240VAC

Rơle thời gian ABB CT-MFC.12 - 1SVR508020R0000 đa chức năng 1c/o

Rơle thời gian ABB CT-MFC.12 là rơle thời gian điện tử đa chức năng thuộc dòng CT-C của ABB, dùng để tạo trễ, tạo xung, nhấp nháy hoặc điều khiển trình tự đóng cắt trong tủ điện công nghiệp. Sản phẩm có mã hàng 1SVR508020R0000, ngõ ra 1c/o, dải nguồn điều khiển rộng 24-48VDC/24-240VAC, phù hợp cho nhiều hệ thống điều khiển tự động, máy móc, băng tải, bơm, quạt, chiếu sáng và PLC.

Thông tin thương hiệu và xuất xứ

ABB là thương hiệu quốc tế trong lĩnh vực điện khí hóa và tự động hóa công nghiệp, được sử dụng rộng rãi trong tủ điện, dây chuyền sản xuất, hệ thống điều khiển và phân phối điện. Model CT-MFC.12 có xuất xứ Bulgaria, thuộc nhóm rơle thời gian nhỏ gọn, lắp đặt DIN rail, phù hợp cho cả lắp mới và thay thế trong hệ thống điều khiển hiện hữu.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Rơle thời gian ABB CT-MFC.12 - 1SVR508020R0000
Model	CT-MFC.12
Mã hàng	1SVR508020R0000
Loại thiết bị	Rơle thời gian điện tử đa chức năng
Dòng sản phẩm	ABB CT-C timer range
Nguồn điều khiển định mức	24-48 V DC / 24-240 V AC
Dải thời gian	0.05 s đến 100 h
Số chức năng thời gian	7 chức năng
Ngõ ra	1 c/o, SPDT
Dòng tiếp điểm tham khảo	4 A tại 250 V
Kiểu đầu nối	Cầu đấu vít
Xuất xứ	Bulgaria

Ưu điểm và tính năng nổi bật của ABB CT-MFC.12

ABB CT-MFC.12 nổi bật ở khả năng tích hợp nhiều chế độ thời gian trong một thiết bị nhỏ gọn. Nhờ đó, kỹ thuật viên có thể dùng cùng một model cho nhiều bài toán điều khiển khác nhau, giảm số lượng mã hàng dự phòng trong kho và đơn giản hóa việc thay thế khi bảo trì.

• Rơle thời gian đa chức năng: hỗ trợ các chế độ ON-delay, OFF-delay, Impulse ON, Impulse OFF, Flasher khởi động ON/OFF và Pulse Former.
• Dải thời gian rộng: cài đặt từ 0.05 giây đến 100 giờ, đáp ứng cả tác vụ trễ ngắn và chu kỳ điều khiển dài.
• Nguồn cấp linh hoạt: dùng được với 24-48VDC và 24-240VAC, thuận tiện cho tủ điện AC/DC khác nhau.
• Ngõ ra 1c/o SPDT: dễ đấu nối với contactor, đèn báo, còi báo, rơle trung gian hoặc tín hiệu vào PLC.
• Thiết kế DIN rail: phù hợp lắp trong tủ điện điều khiển, tủ máy, hệ thống tự động hóa và các cụm điều khiển nhỏ gọn.
• Thương hiệu ABB: độ tin cậy cao, phù hợp môi trường công nghiệp cần vận hành ổn định lâu dài.

Chức năng, nguyên lý hoạt động và ứng dụng của CT-MFC.12

Rơle thời gian CT-MFC.12 hoạt động bằng cách nhận nguồn cấp tại các cực điều khiển, sau đó xử lý tín hiệu theo chức năng thời gian đã chọn. Khi đủ điều kiện thời gian, tiếp điểm ngõ ra 1c/o sẽ chuyển trạng thái để điều khiển tải hoặc gửi tín hiệu sang thiết bị khác.

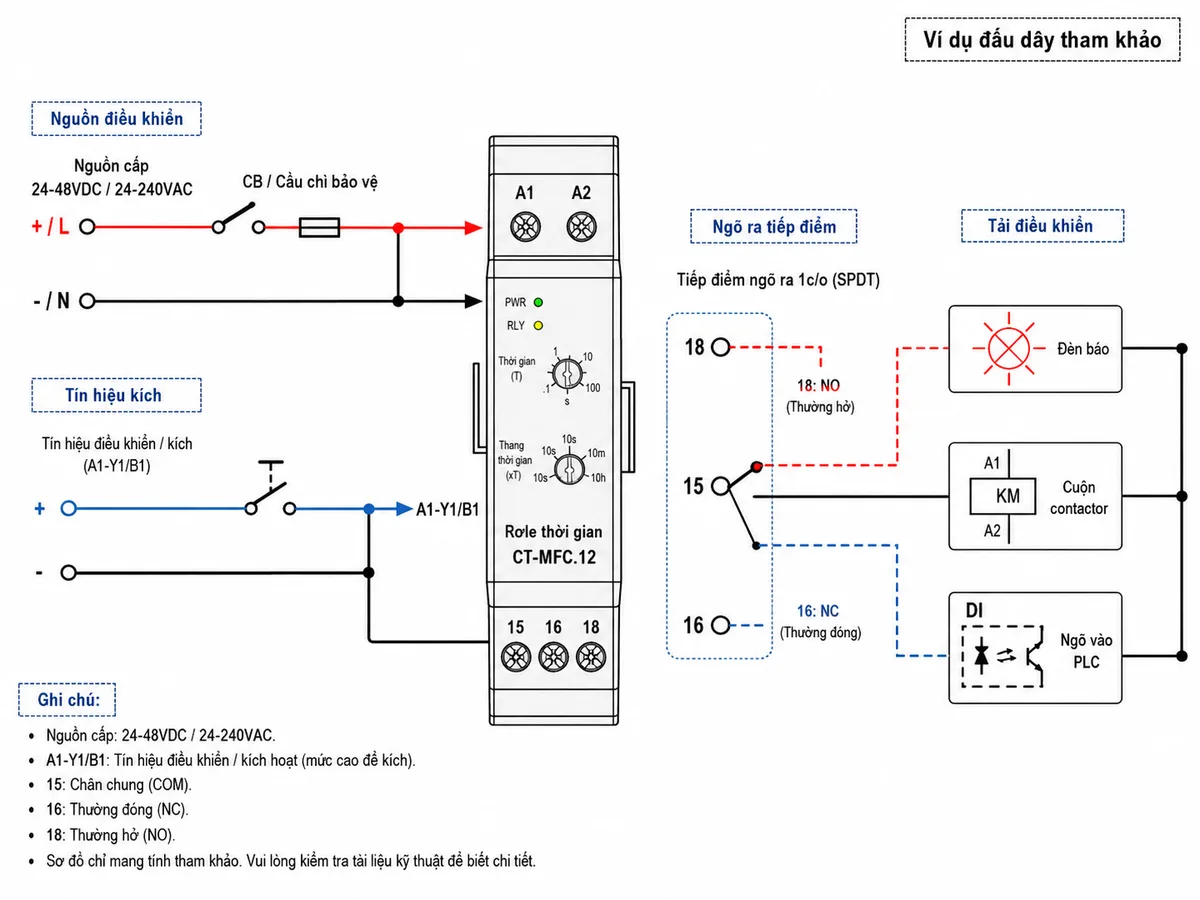

Sơ đồ đấu dây và kết nối cơ bản

Khi lắp đặt, nguồn điều khiển được đưa vào cực cấp nguồn của rơle, tín hiệu điều khiển ngoài có thể dùng để kích hoạt chế độ thời gian tùy ứng dụng. Tiếp điểm chuyển đổi 15-16/18 được dùng để đóng hoặc ngắt mạch tải như đèn báo, cuộn contactor, rơle trung gian hoặc ngõ vào số của PLC. Nên bố trí CB, cầu chì hoặc thiết bị bảo vệ phù hợp ở phía nguồn để bảo vệ mạch điều khiển.

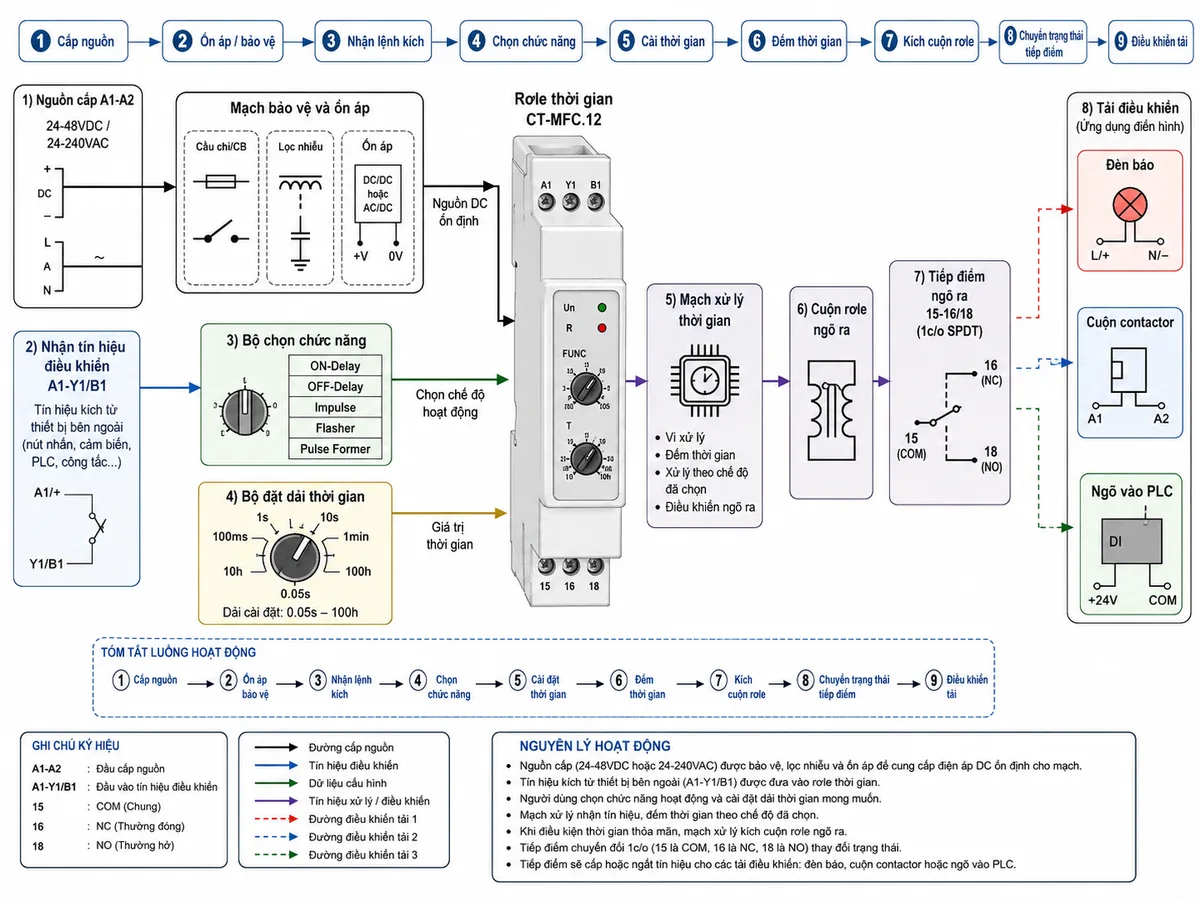

Nguyên lý hoạt động theo chức năng thời gian

Người dùng chọn chức năng vận hành và dải thời gian mong muốn trên mặt rơle. Khi có nguồn hoặc tín hiệu điều khiển, mạch điện tử bên trong sẽ bắt đầu đếm thời gian. Sau khi hoàn tất chu kỳ cài đặt, cuộn rơle ngõ ra tác động làm tiếp điểm chuyển trạng thái, từ đó bật hoặc tắt thiết bị điều khiển phía sau.

Ứng dụng thực tế trong tủ điện công nghiệp

Rơle thời gian ABB CT-MFC.12 thường được dùng trong các mạch điều khiển cần trễ đóng, trễ ngắt, tạo xung, nhấp nháy hoặc duy trì tín hiệu trong một khoảng thời gian xác định. Sản phẩm phù hợp cho tủ điều khiển động cơ, hệ thống bơm, quạt, băng tải, máy đóng gói, máy sản xuất, hệ thống cảnh báo, chiếu sáng công nghiệp và các mạch liên động với PLC.

Cam kết và nơi mua Rơle thời gian ABB CT-MFC.12 chính hãng

Khi chọn mua Rơle thời gian ABB CT-MFC.12 - 1SVR508020R0000, khách hàng nên ưu tiên đúng model, đúng điện áp nguồn, đúng số tiếp điểm và đúng nhu cầu chức năng thời gian để đảm bảo thiết bị hoạt động ổn định trong hệ thống điều khiển.

Tại thietbicodien, khách hàng có thể đặt mua rơle thời gian ABB chính hãng, được tư vấn chọn đúng model CT-MFC.12, hỗ trợ thông tin kỹ thuật và giải pháp thay thế phù hợp cho tủ điện công nghiệp, máy móc tự động hóa và hệ thống điều khiển sản xuất.

Câu hỏi thường gặp (FAQ)

ABB CT-MFC.12 là thiết bị gì?

ABB CT-MFC.12 là rơle thời gian điện tử đa chức năng dùng để điều khiển đóng cắt theo thời gian trong mạch điều khiển công nghiệp. Thiết bị có thể tạo trễ, tạo xung, nhấp nháy hoặc định dạng xung tùy chế độ cài đặt.

Model CT-MFC.12 có mã hàng đầy đủ là gì?

Model CT-MFC.12 có mã hàng đầy đủ là 1SVR508020R0000. Khi đặt mua hoặc thay thế, nên đối chiếu cả model và mã hàng để tránh nhầm với các rơle thời gian ABB khác trong cùng dòng CT-C.

Rơle thời gian ABB CT-MFC.12 dùng nguồn bao nhiêu?

Sản phẩm sử dụng dải nguồn điều khiển 24-48VDC/24-240VAC, giúp linh hoạt khi lắp trong các tủ điện dùng nguồn DC 24V, DC 48V hoặc nguồn AC phổ biến trong mạch điều khiển.

CT-MFC.12 có những chức năng thời gian nào?

Thiết bị hỗ trợ 7 chức năng thời gian, gồm ON-delay, OFF-delay, Impulse ON, Impulse OFF, Flasher starting with ON, Flasher starting with OFF và Pulse Former. Các chức năng này đáp ứng nhiều tình huống điều khiển như trễ khởi động, trễ dừng, nháy đèn báo hoặc tạo xung tín hiệu.

Ngõ ra 1c/o của ABB CT-MFC.12 dùng để làm gì?

Ngõ ra 1c/o là tiếp điểm chuyển đổi SPDT, thường dùng để đóng ngắt mạch điều khiển tải nhẹ hoặc truyền tín hiệu đến contactor, rơle trung gian, đèn báo, còi báo và PLC.

CT-MFC.12 có phù hợp lắp trong tủ điện công nghiệp không?

Có. Rơle thời gian ABB CT-MFC.12 được thiết kế cho ứng dụng điều khiển công nghiệp, lắp đặt trên DIN rail, phù hợp với tủ điện máy móc, tủ điều khiển bơm quạt, dây chuyền sản xuất và hệ thống tự động hóa.
