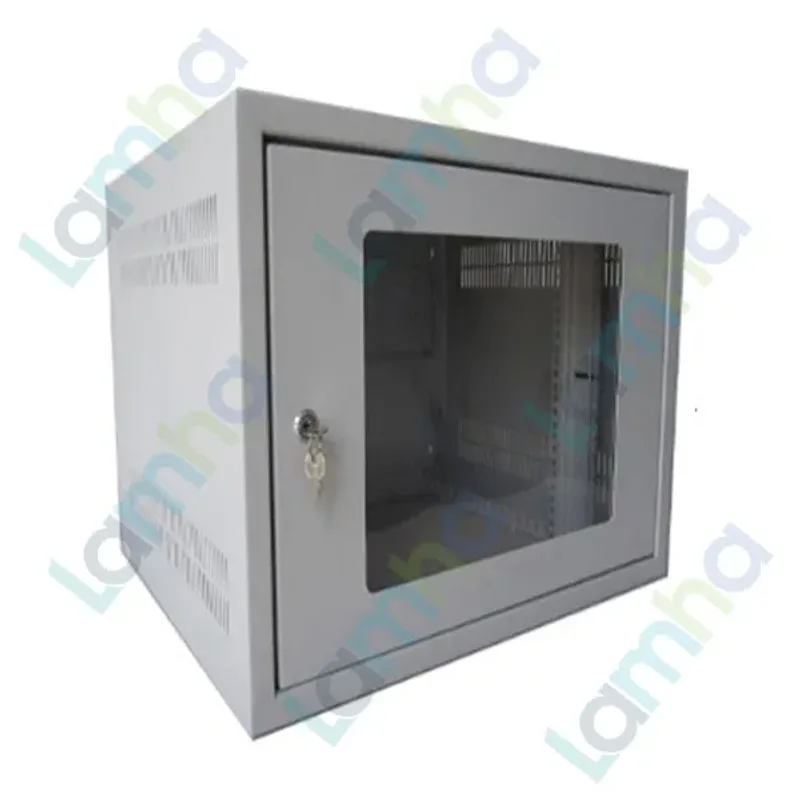

Tủ treo tường G Legland WMG090650 (9U, W600xD500)

1. Giới thiệu Tủ treo tường G Legrand WMG090650 9U W600xD500

Tủ treo tường G Legrand WMG090650 là tủ rack gắn tường có dung lượng 9U, chiều rộng 600 mm và chiều sâu 500 mm, được thiết kế để lắp đặt, bảo vệ và quản lý các thiết bị mạng chuẩn 19 inch trong không gian có diện tích hạn chế.

Sản phẩm thuộc dòng tủ treo tường G của Legrand – thương hiệu có nguồn gốc từ Pháp, chuyên cung cấp các giải pháp hạ tầng điện, mạng dữ liệu và quản lý hệ thống kỹ thuật. Với thiết kế nhỏ gọn, model WMG090650 phù hợp cho văn phòng, cửa hàng, trường học, hệ thống camera giám sát và các điểm phân phối mạng quy mô nhỏ.

Thông tin kỹ thuật cơ bản

Đặc tính	Thông tin
Dòng sản phẩm	Tủ treo tường G
Dạng lắp đặt	Treo tường
Dung lượng lắp thiết bị	9U
Chiều rộng	600 mm
Chiều sâu	500 mm
Chuẩn thiết bị tương thích	Rack 19 inch
Mục đích sử dụng	Quản lý thiết bị mạng, viễn thông và camera

2. Ưu điểm và tính năng nổi bật

• Tủ rack treo tường 9U giúp tận dụng không gian trên cao, giảm diện tích chiếm dụng trên sàn và thuận tiện bố trí tại phòng kỹ thuật nhỏ.
• Kích thước W600xD500 đáp ứng nhu cầu lắp đặt các thiết bị mạng có độ sâu phù hợp như switch, router, patch panel, đầu ghi hình và phụ kiện rack.
• Hệ thanh rack hỗ trợ tổ chức thiết bị theo từng đơn vị U, giúp quá trình lắp đặt, nhận diện và bảo trì hệ thống rõ ràng hơn.
• Thiết kế cửa trước có khóa góp phần hạn chế việc tiếp cận thiết bị ngoài ý muốn, đồng thời hỗ trợ kiểm tra hệ thống bên trong.
• Kết cấu tủ tập trung thiết bị, dây mạng và dây nguồn tại một vị trí, giúp hệ thống gọn gàng, dễ quản lý và có tính thẩm mỹ cao hơn.
• Các vị trí đi cáp và thông gió hỗ trợ tổ chức đường dây, lưu thông không khí và giảm tình trạng dây dẫn bố trí lộn xộn.
• Thiết kế đồng bộ của tủ mạng Legrand phù hợp cho cả dự án lắp mới và nhu cầu nâng cấp hạ tầng mạng hiện hữu.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của tủ

Legrand WMG090650 tạo một không gian lắp đặt tập trung cho các thiết bị mạng và viễn thông. Thiết bị được cố định trên hệ thanh rack 19 inch theo từng vị trí U, nhờ đó hạn chế tình trạng đặt thiết bị rời rạc, giảm nguy cơ va chạm và đơn giản hóa việc kiểm tra kết nối.

Tủ không trực tiếp xử lý tín hiệu hoặc chuyển đổi điện năng. Chức năng chính của sản phẩm là làm khung chứa, bảo vệ cơ học, hỗ trợ quản lý cáp, bố trí nguồn và duy trì môi trường lắp đặt phù hợp cho các thiết bị bên trong.

Nguyên lý tổ chức thiết bị

Cáp tín hiệu từ các khu vực sử dụng được đưa vào tủ và đấu nối đến patch panel hoặc thiết bị đầu cuối phù hợp. Từ patch panel, dây nhảy kết nối đến switch để phân phối tín hiệu mạng đến router, đầu ghi camera hoặc các thiết bị khác. Nguồn điện được đưa đến từng thiết bị thông qua bộ phân phối nguồn PDU hoặc giải pháp cấp nguồn được lựa chọn theo thiết kế thực tế.

Khi các thiết bị vận hành, nhiệt phát sinh được thoát qua các vị trí thông gió và hệ thống quạt theo cấu hình lắp đặt. Người thiết kế cần bố trí thiết bị hợp lý, không che kín đường lưu thông không khí và lựa chọn phụ kiện phù hợp với công suất nhiệt thực tế.

Ứng dụng tiêu biểu

• Lắp đặt switch, router và patch panel cho hệ thống mạng văn phòng.
• Tổ chức đầu ghi hình, switch PoE và phụ kiện cho hệ thống camera giám sát.
• Làm điểm tập trung cáp mạng tại cửa hàng, trường học, khách sạn và tòa nhà nhỏ.
• Lắp đặt thiết bị viễn thông, bộ chuyển đổi quang và các thiết bị rack 19 inch có kích thước phù hợp.
• Sử dụng tại các vị trí cần tủ rack nhỏ gọn nhưng yêu cầu dung lượng lắp đặt lớn hơn loại 6U.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra tổng chiều cao U và chiều sâu thực tế của toàn bộ thiết bị trước khi đặt mua.
• Tính toán tải trọng gồm thiết bị, PDU, khay đỡ, cáp và phụ kiện; không vượt quá giới hạn do nhà sản xuất công bố.
• Lựa chọn tường và bộ liên kết có khả năng chịu tải phù hợp với tổng khối lượng tủ sau khi lắp đầy thiết bị.
• Bố trí cáp nguồn tách biệt hợp lý với cáp tín hiệu để thuận tiện bảo trì và hạn chế nhiễu.
• Không lắp tủ tại nơi có nước, độ ẩm cao, hóa chất ăn mòn hoặc nhiệt độ vượt quá điều kiện làm việc của thiết bị bên trong.
• Phụ kiện đi kèm có thể thay đổi theo lô hàng hoặc cấu hình thương mại; cần kiểm tra báo giá và danh mục bàn giao trước khi đặt mua.

4. Cam kết và nơi mua Tủ treo tường G Legrand WMG090650

Khi mua Tủ treo tường G Legrand WMG090650 chính hãng tại thietbicodien, khách hàng được hỗ trợ kiểm tra đúng model, tư vấn kích thước tủ theo thiết bị dự kiến lắp đặt và lựa chọn phụ kiện rack phù hợp với nhu cầu thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, nguồn gốc rõ ràng và áp dụng chính sách bảo hành theo quy định của hãng. Khách hàng nên cung cấp danh sách switch, router, patch panel, đầu ghi, PDU và thiết bị dự kiến lắp để được tư vấn cấu hình chính xác trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

Tủ Legrand WMG090650 có dung lượng bao nhiêu U?

Sản phẩm có dung lượng 9U, phù hợp để tổ chức nhiều thiết bị mạng và phụ kiện rack theo tổng chiều cao không vượt quá không gian lắp đặt của tủ.

Kích thước của WMG090650 là bao nhiêu?

Model này có kích thước danh nghĩa rộng 600 mm và sâu 500 mm. Đây là phiên bản tủ rack W600xD500 thuộc dòng tủ treo tường G.

WMG090650 có lắp được thiết bị rack 19 inch không?

Có. Tủ được thiết kế để lắp các thiết bị chuẩn rack 19 inch có chiều cao và chiều sâu phù hợp với không gian sử dụng bên trong.

Tủ có phù hợp lắp đầu ghi camera và switch PoE không?

Có thể sử dụng tủ cho đầu ghi camera, switch PoE, patch panel và phụ kiện liên quan. Trước khi lắp, cần kiểm tra chiều sâu thiết bị, khoảng trống đầu nối, bán kính uốn cáp và khả năng thoát nhiệt.

Tủ WMG090650 có thể đặt trên sàn không?

Đây là dòng tủ được thiết kế theo phương án treo tường. Việc lắp đặt cần sử dụng vị trí tường, bản mã và phụ kiện liên kết đáp ứng tải trọng của cả tủ và thiết bị bên trong.

Tủ có bao gồm switch, PDU và patch panel không?

Switch, PDU, patch panel và thiết bị mạng thường được lựa chọn theo từng dự án. Khách hàng cần kiểm tra danh mục phụ kiện đi kèm trong báo giá của đúng model và lô hàng trước khi mua.

WMG090650 khác WMG090660 ở điểm nào?

Cả hai đều thuộc dòng tủ treo tường G dung lượng 9U và rộng 600 mm. WMG090650 có chiều sâu 500 mm, trong khi WMG090660 là phiên bản sâu 600 mm.

Cần lưu ý gì khi chọn tủ rack 9U sâu 500 mm?

Cần đối chiếu chiều sâu lớn nhất của thiết bị, phần đầu nối phía sau, khoảng không dành cho dây nguồn và cáp mạng. Không nên chỉ dựa vào kích thước thân thiết bị vì đầu cắm và bán kính uốn cáp cũng cần không gian thao tác.
