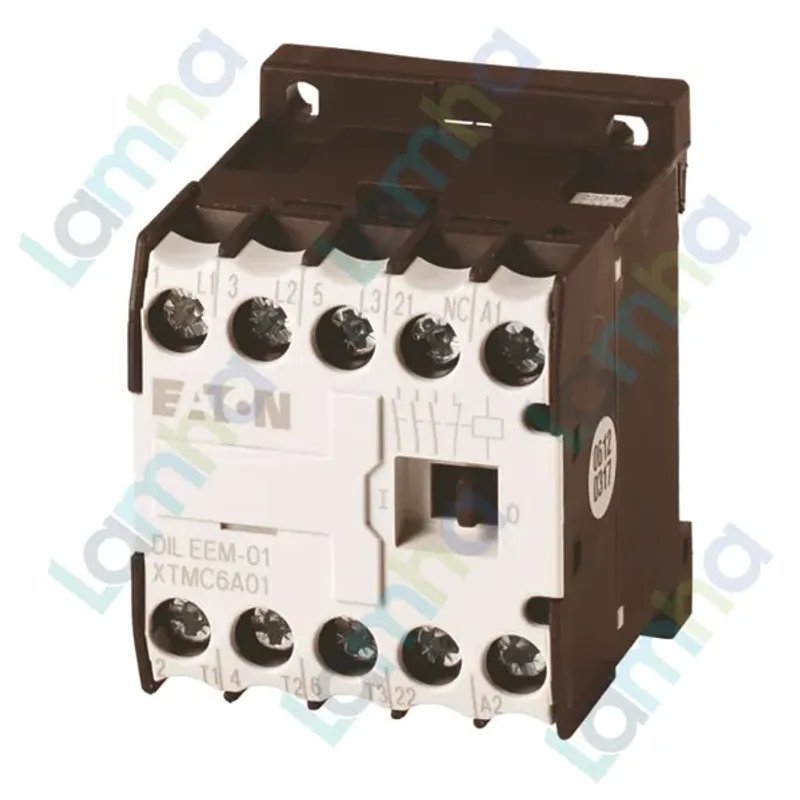

Khởi động từ mini (Contactor Relay) Eaton Moeller 051629 - DILEEM-01(24V50HZ) 1NC, 6A, 3KW

Giới thiệu Khởi động từ mini Eaton Moeller 051629 - DILEEM-01(24V50HZ)

Khởi động từ mini Eaton Moeller 051629 - DILEEM-01(24V50HZ) là thiết bị đóng cắt điện công nghiệp cỡ nhỏ thuộc dòng DILEEM của Eaton Moeller, được thiết kế cho các mạch điều khiển động cơ, tải điện trở và hệ thống tự động hóa cần độ tin cậy cao trong không gian tủ điện hạn chế. Sản phẩm sử dụng cuộn hút 24V AC 50Hz, cấu hình 3 cực chính kèm 1 tiếp điểm phụ thường đóng, phù hợp cho các ứng dụng đóng cắt tải nhỏ đến khoảng 3kW tại 400V AC-3.

Eaton là tập đoàn quản lý năng lượng quốc tế, còn Moeller là thương hiệu thiết bị đóng cắt công nghiệp có nguồn gốc từ Đức, nổi tiếng trong các dòng contactor, relay bảo vệ, thiết bị điều khiển và phân phối điện hạ thế. Với xuất xứ Đức, model DILEEM-01(24V50HZ) phù hợp cho các tủ điều khiển máy móc, dây chuyền sản xuất, bơm, quạt, băng tải và các hệ thống cần đóng cắt ổn định bằng tín hiệu điều khiển điện áp thấp.

Ưu điểm và tính năng nổi bật

Contactor relay Eaton Moeller DILEEM-01(24V50HZ) nổi bật nhờ thiết kế mini gọn gàng, khả năng đóng cắt ổn định và dễ tích hợp vào hệ thống điều khiển công nghiệp. Thiết bị giúp tiết kiệm diện tích lắp đặt trong tủ điện nhưng vẫn đáp ứng tốt các yêu cầu vận hành cho tải động cơ nhỏ và tải điện trở.

• Thiết kế khởi động từ mini 3 cực, phù hợp cho tủ điện có không gian lắp đặt hạn chế.
• Cuộn hút 24V AC 50Hz, thích hợp cho mạch điều khiển điện áp thấp, tăng tính an toàn khi thao tác và bảo trì.
• Tích hợp 1 tiếp điểm phụ NC, thuận tiện cho mạch liên động, phản hồi trạng thái hoặc khóa chéo điều khiển.
• Đầu nối vít chắc chắn, giúp đấu dây ổn định trong môi trường tủ điện công nghiệp.
• Phù hợp cho điều khiển động cơ AC, bơm, quạt, băng tải, máy đóng gói và các cụm máy tự động hóa công suất nhỏ.
• Đáp ứng các tiêu chuẩn công nghiệp phổ biến như IEC/EN 60947, CE, UL và CSA theo dữ liệu của Eaton.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Dòng sản phẩm	Eaton Moeller DILEEM Mini contactor
Mã catalogue	051629
Model	DILEEM-01(24V50HZ)
Điện áp cuộn hút	24 V AC, 50 Hz
Số cực chính	3 cực
Tiếp điểm phụ tích hợp	1 NC
Công suất làm việc AC-3 tại 380/400 V, 50 Hz	3 kW
Dòng làm việc AC-3 tại 380/400/415 V	6.6 A
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Điện áp cách điện định mức	690 V
Cấp bảo vệ thiết bị	IP20
Kiểu đầu nối	Đầu nối vít
Kích thước	52 x 58 x 45 mm
Khối lượng	0.17 kg
Nhiệt độ làm việc môi trường	-25 đến 50 °C

Chức năng, nguyên lý hoạt động và ứng dụng

Khởi động từ mini DILEEM-01(24V50HZ) có chức năng đóng cắt mạch động lực thông qua tín hiệu điều khiển cấp vào cuộn hút. Khi cuộn hút 24V AC được cấp điện, lực từ sinh ra sẽ kéo cơ cấu tiếp điểm, làm các tiếp điểm chính đóng lại để cấp nguồn cho tải. Khi ngắt điện cuộn hút, lò xo hồi vị đưa tiếp điểm trở về trạng thái ban đầu, giúp ngắt nguồn tải một cách nhanh chóng và rõ ràng.

Với cấu hình 3 cực chính, thiết bị thường được dùng để đóng cắt nguồn 3 pha cho động cơ nhỏ. Tiếp điểm phụ thường đóng 1NC có thể dùng trong mạch báo trạng thái, mạch tự giữ, liên động an toàn hoặc phối hợp với relay nhiệt, nút nhấn, công tắc hành trình và bộ điều khiển PLC.

• Ứng dụng trong tủ điều khiển động cơ cho bơm nước, quạt thông gió, máy nén nhỏ và băng tải công suất thấp.
• Dùng trong hệ thống tự động hóa công nghiệp, nơi cần đóng cắt tải bằng tín hiệu điều khiển điện áp thấp.
• Phù hợp cho mạch điều khiển máy đóng gói, máy gia công, dây chuyền sản xuất và cụm thiết bị phụ trợ.
• Có thể kết hợp với relay nhiệt, cầu chì, MCB/MCCB và các thiết bị bảo vệ khác để tạo thành giải pháp điều khiển động cơ hoàn chỉnh.

Cam kết và nơi mua hàng

Khi chọn mua Eaton Moeller 051629 - DILEEM-01(24V50HZ), khách hàng nên ưu tiên nguồn hàng rõ ràng, đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong tủ điện. Đây là thiết bị đóng cắt có liên quan trực tiếp đến độ ổn định của hệ thống điều khiển, vì vậy việc chọn đúng sản phẩm chính hãng là yếu tố rất quan trọng.

Quý khách có thể đặt mua khởi động từ mini Eaton Moeller chính hãng tại thietbicodien để được tư vấn đúng model, hỗ trợ kiểm tra thông số kỹ thuật và nhận báo giá phù hợp cho nhu cầu lắp đặt, thay thế hoặc dự phòng vật tư công nghiệp.

Câu hỏi thường gặp (FAQ)

DILEEM-01(24V50HZ) dùng điện áp cuộn hút bao nhiêu?

Model DILEEM-01(24V50HZ) sử dụng cuộn hút 24V AC tần số 50Hz. Khi lắp đặt cần kiểm tra đúng nguồn điều khiển để tránh chọn nhầm phiên bản cuộn hút khác như 110V, 220V hoặc 230V.

Khởi động từ mini Eaton Moeller 051629 có mấy tiếp điểm?

Sản phẩm có 3 cực chính dùng cho mạch động lực và 1 tiếp điểm phụ thường đóng NC tích hợp. Cấu hình này phù hợp cho các mạch điều khiển động cơ nhỏ cần thêm tiếp điểm phản hồi hoặc liên động.

DILEEM-01(24V50HZ) có dùng cho động cơ 3 pha được không?

Có. Thiết bị thuộc nhóm contactor 3 cực, phù hợp cho đóng cắt động cơ AC 3 pha công suất nhỏ. Theo dữ liệu dòng sản phẩm, công suất làm việc AC-3 tại 380/400V là 3kW.

Sản phẩm này có phù hợp lắp trong tủ điện công nghiệp không?

Có. Với thiết kế mini, đầu nối vít và cấp bảo vệ IP20, khởi động từ mini Eaton Moeller phù hợp lắp trong tủ điều khiển, tủ máy, tủ tự động hóa và các cụm điều khiển động cơ nhỏ.

Tiếp điểm phụ 1NC dùng để làm gì?

Tiếp điểm phụ 1NC thường được dùng cho mạch liên động, mạch báo trạng thái, mạch khóa chéo hoặc phối hợp với các thiết bị điều khiển khác. Khi contactor tác động, trạng thái của tiếp điểm phụ sẽ thay đổi để phục vụ logic điều khiển.

Cần lưu ý gì khi chọn mua Eaton Moeller 051629?

Cần kiểm tra đúng mã catalogue 051629, đúng model DILEEM-01(24V50HZ), đúng điện áp cuộn hút 24V AC 50Hz, cấu hình 1NC và công suất tải phù hợp với hệ thống. Nếu dùng cho động cơ, nên phối hợp thêm thiết bị bảo vệ quá tải theo yêu cầu thực tế.
