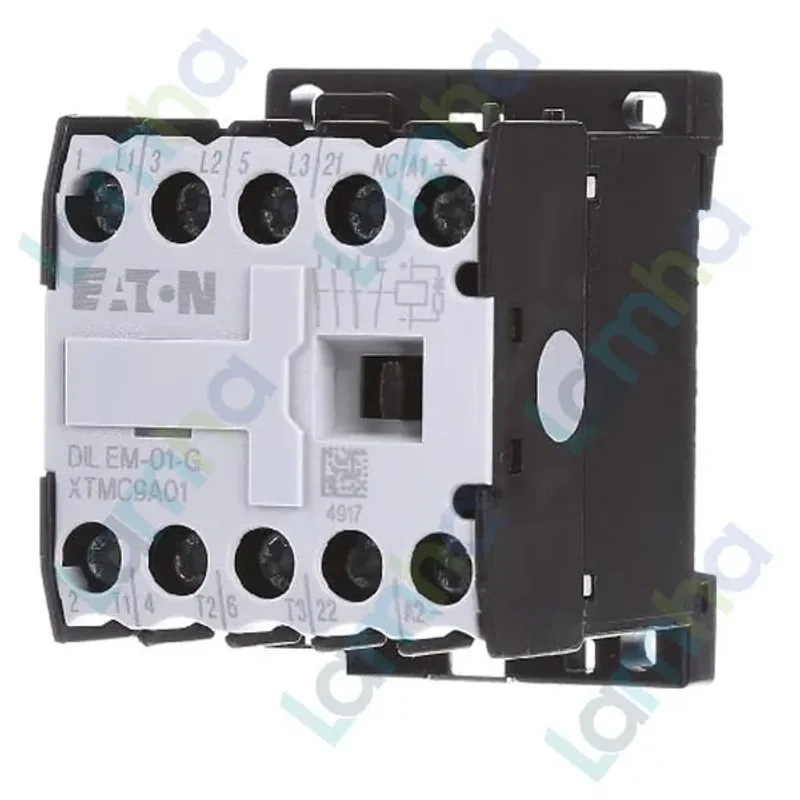

Khởi động từ mini (Contactor Relay) Eaton Moeller 051645 - DILEEM-01(220VDC) 1NC, 6A, 3KW

Giới thiệu Khởi động từ mini Eaton Moeller 051645 - DILEEM-01(220VDC)

Khởi động từ mini Eaton Moeller 051645 - DILEEM-01(220VDC) là contactor mini thuộc dòng DILEEM của Eaton Moeller, dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp, mạch điều khiển động cơ, hệ thống tự động hóa và các ứng dụng cần cuộn hút một chiều 220VDC. Sản phẩm có thiết kế nhỏ gọn, cấu hình 3 cực chính kèm 1 tiếp điểm phụ thường đóng, phù hợp cho các mạch điều khiển cần tiết kiệm không gian nhưng vẫn đảm bảo độ tin cậy khi vận hành.

Eaton Moeller là dòng thiết bị điện công nghiệp kế thừa nền tảng kỹ thuật của Moeller, thương hiệu có nguồn gốc từ Đức và hiện thuộc tập đoàn Eaton. Các sản phẩm contactor Eaton Moeller được sử dụng phổ biến trong tủ điện điều khiển, hệ thống máy móc, dây chuyền sản xuất và các giải pháp đóng cắt hạ áp.

Ưu điểm / tính năng nổi bật

DILEEM-01(220VDC) nổi bật nhờ thiết kế dạng mini, khả năng đóng cắt ổn định và phù hợp với các hệ thống điều khiển dùng nguồn DC. Với cấu hình 3P + 1NC, sản phẩm hỗ trợ điều khiển tải 3 pha và đồng thời cung cấp tiếp điểm phụ thường đóng để liên động, báo trạng thái hoặc tích hợp vào mạch điều khiển an toàn.

• Thiết kế nhỏ gọn, dễ bố trí trong tủ điện có không gian hạn chế.
• Cuộn hút điều khiển 220VDC, phù hợp cho các mạch điều khiển dùng nguồn một chiều.
• Tiếp điểm chính 3 cực, dùng cho điều khiển động cơ và tải điện công nghiệp.
• Tích hợp 1 tiếp điểm phụ thường đóng, thuận tiện cho mạch liên động hoặc phản hồi tín hiệu.
• Đấu nối bằng vít, giúp lắp đặt chắc chắn và dễ bảo trì.
• Phù hợp với ứng dụng điều khiển động cơ, tải điện trở, tủ máy và hệ thống tự động hóa.

Thông số kỹ thuật tham khảo

Thông số	Giá trị
Dòng sản phẩm	Eaton Moeller series DILEEM Mini contactor
Mã catalogue	051645
Mã model Eaton thường gặp	DILEEM-01-G(220VDC)
Điện áp cuộn hút điều khiển	220 VDC
Số cực chính	3 cực
Tiếp điểm phụ	1NC
Công suất động cơ AC-3 tại 380/400V	3 kW
Dòng làm việc AC-3 tại 380/400/415V	6.6 A
Dòng làm việc AC-15 tại 220/230/240V	6 A
Kiểu đấu nối	Đầu vít
Cấp bảo vệ	IP20
Kích thước	54 x 58 x 45 mm
Khối lượng	0.206 kg
Tiêu chuẩn / chứng nhận	CE, UL 508, CSA, IEC/EN 60947-4-1, VDE 0660

Chức năng & nguyên lý hoạt động / ứng dụng

Khởi động từ mini Eaton Moeller 051645 hoạt động theo nguyên lý điện từ. Khi cuộn hút được cấp điện áp điều khiển 220VDC, lực từ sinh ra sẽ kéo cơ cấu tiếp điểm, làm các tiếp điểm chính chuyển trạng thái để đóng mạch tải. Khi ngắt nguồn điều khiển, lò xo hồi vị đưa tiếp điểm trở về trạng thái ban đầu, giúp ngắt mạch tải một cách chủ động.

Trong hệ thống điều khiển động cơ, contactor mini được dùng như phần tử đóng cắt trung gian giữa mạch điều khiển và mạch động lực. Người vận hành hoặc PLC chỉ cần cấp tín hiệu điều khiển cho cuộn hút, trong khi phần tiếp điểm chính sẽ chịu trách nhiệm đóng cắt tải có dòng lớn hơn. Nhờ đó, contactor relay mini Eaton Moeller giúp tách biệt mạch điều khiển và mạch công suất, tăng độ an toàn và thuận tiện khi bảo trì.

Ứng dụng tiêu biểu

• Điều khiển động cơ 3 pha công suất nhỏ trong tủ điện công nghiệp.
• Đóng cắt tải điện trở, quạt, bơm, băng tải và thiết bị phụ trợ.
• Lắp trong tủ điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa.
• Dùng trong mạch liên động, mạch bảo vệ hoặc mạch phản hồi trạng thái nhờ tiếp điểm phụ 1NC.
• Phù hợp cho hệ thống sử dụng nguồn điều khiển DC, đặc biệt là các tủ điện có sẵn nguồn 220VDC.

Cam kết & nơi mua hàng

Khi cần mua khởi động từ mini Eaton Moeller 051645 - DILEEM-01(220VDC) chính hãng, khách hàng nên chọn đúng đơn vị cung cấp có thông tin sản phẩm rõ ràng, hỗ trợ kỹ thuật và chứng từ phù hợp cho dự án. Tại thietbicodien, sản phẩm được tư vấn theo đúng nhu cầu lắp đặt, giúp khách hàng chọn đúng điện áp cuộn hút, cấu hình tiếp điểm và công suất sử dụng.

• Cam kết tư vấn đúng model, đúng điện áp cuộn hút và đúng ứng dụng thực tế.
• Hỗ trợ báo giá nhanh cho khách hàng mua lẻ, mua số lượng hoặc mua theo dự án.
• Cung cấp sản phẩm Eaton Moeller phù hợp cho tủ điện, máy móc và hệ thống tự động hóa.
• Hỗ trợ giao hàng toàn quốc và tư vấn thay thế model tương đương khi cần.

Câu hỏi thường gặp (FAQ)

DILEEM-01(220VDC) dùng để làm gì?

DILEEM-01(220VDC) dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp, đặc biệt là mạch điều khiển động cơ nhỏ, tải điện trở, quạt, bơm hoặc thiết bị phụ trợ cần contactor mini có cuộn hút 220VDC.

Sản phẩm này có mấy tiếp điểm phụ?

Sản phẩm có cấu hình 1 tiếp điểm phụ thường đóng, ký hiệu 1NC. Tiếp điểm này thường được dùng cho mạch liên động, mạch báo trạng thái hoặc mạch điều khiển phụ trong hệ thống điện.

Khởi động từ mini Eaton Moeller 051645 có dùng cho động cơ 3 pha không?

Có. Sản phẩm có 3 cực chính và được dùng cho các ứng dụng điều khiển động cơ 3 pha công suất nhỏ, với công suất tham khảo AC-3 tại 380/400V là 3 kW.

Cuộn hút 220VDC khác gì so với loại 220VAC?

Cuộn hút 220VDC dùng nguồn điều khiển một chiều, phù hợp với tủ điện có nguồn DC hoặc hệ điều khiển yêu cầu điện áp DC. Không nên thay trực tiếp bằng loại 220VAC nếu chưa kiểm tra lại sơ đồ điều khiển và thông số cuộn hút.

DILEEM-01(220VDC) có phù hợp lắp trong tủ điện nhỏ không?

Có. Đây là dòng khởi động từ mini, kích thước gọn, phù hợp cho tủ điện điều khiển có mật độ thiết bị cao hoặc các máy móc cần tiết kiệm không gian lắp đặt.

Khi chọn mua contactor mini Eaton Moeller cần kiểm tra gì?

Cần kiểm tra điện áp cuộn hút, số cực, loại tiếp điểm phụ, dòng tải, công suất động cơ, kiểu đấu nối và không gian lắp đặt trong tủ điện. Với model 051645, điểm quan trọng nhất là cuộn hút điều khiển 220VDC và cấu hình 3P + 1NC.
