LCB 3A | Bộ số hóa đa năng vệ sinh cho cảm biến tải Laumas LCB 3A

LCB 3A | Bộ số hóa đa năng vệ sinh cho cảm biến tải Laumas LCB 3A

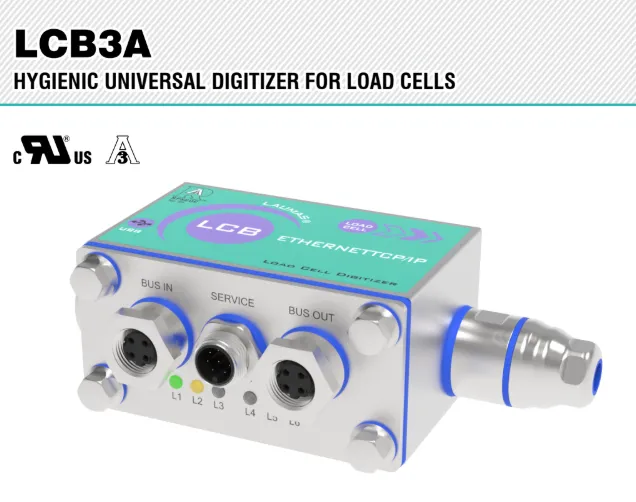

Laumas LCB 3A là bộ truyền và số hóa trọng lượng cho load cell được thiết kế theo định hướng vệ sinh công nghiệp. Thiết bị chuyển đổi tín hiệu analog mV/V từ load cell hoặc cảm biến strain gauge thành dữ liệu trọng lượng số để truyền tới PLC, HMI, SCADA hoặc hệ thống tự động hóa. Điểm khác biệt nổi bật của model LCB 3A là vỏ thép không gỉ AISI 304, đầu nối M12 vệ sinh và chứng nhận 3-A Sanitary Standards, phù hợp với các dây chuyền có yêu cầu cao về khả năng làm sạch và vệ sinh thiết bị.

Thương hiệu Laumas và xuất xứ Italia

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, bộ truyền trọng lượng, bộ số hóa cảm biến cùng nhiều giải pháp kết nối hệ thống cân với PLC và mạng công nghiệp. LCB 3A kế thừa nền tảng xử lý cân của dòng LCB nhưng được tối ưu về kết cấu cho các ứng dụng vệ sinh.

Ưu điểm và tính năng nổi bật của Laumas LCB 3A

• Số hóa load cell analog mV/V, cho phép biến load cell hoặc cảm biến strain gauge thông thường thành một phần tử đo trọng lượng có khả năng giao tiếp số.
• Vỏ bằng thép không gỉ AISI 304, phù hợp với môi trường yêu cầu vệ sinh và làm sạch thường xuyên.
• Được chứng nhận theo 3-A Sanitary Standards và sử dụng cấu trúc đầu nối vệ sinh phục vụ các ứng dụng có yêu cầu kiểm soát vệ sinh nghiêm ngặt.
• Cấp bảo vệ IP67 giúp hạn chế ảnh hưởng của bụi và nước trong điều kiện lắp đặt công nghiệp phù hợp.
• Trang bị 3 đầu nối M12 loại vệ sinh với đầu nối hàn, hỗ trợ bố trí kết nối gọn và chắc chắn.
• Có thể lắp bằng dây hoặc tích hợp với thân load cell thông qua đầu nối cơ khí tiêu chuẩn phù hợp.
• Kết nối PLC qua RS485 hoặc fieldbus tùy phiên bản, thuận tiện khi đưa dữ liệu trọng lượng vào hệ thống điều khiển.
• Hỗ trợ tùy chọn ngõ ra analog và các I/O số phục vụ những bài toán điều khiển, giám sát hoặc định lượng.
• Có cổng Micro USB để cấu hình thiết bị bằng phần mềm Instrument Manager của Laumas.
• Khả năng xử lý trọng lượng tốc độ cao hỗ trợ các dây chuyền cần cập nhật dữ liệu nhanh.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Loại thiết bị	Bộ truyền trọng lượng và bộ số hóa load cell analog
Loại tín hiệu cảm biến	Load cell hoặc cảm biến strain gauge có đầu ra mV/V
Vật liệu vỏ	Thép không gỉ AISI 304
Cấp bảo vệ	IP67
Chứng nhận vệ sinh	3-A Sanitary Standards
Đầu nối	3 đầu nối M12 vệ sinh với đầu nối hàn
Kích thước	90 x 40 x 107 mm, bao gồm đầu nối
Chỉ thị giao tiếp	6 LED
Cổng cấu hình	Micro USB
Ngõ ra analog tùy chọn	16 bit; 0/4–20 mA hoặc 0–5/10 V
Giao tiếp nối tiếp tùy chọn	RS485; hỗ trợ kết nối trực tiếp giữa RS485 và RS232 không cần bộ chuyển đổi ngoài
I/O số	2 đầu vào số và 3 đầu ra relay
Chức năng định lượng	Định lượng nạp một thành phần, tối đa 99 công thức
Tốc độ tính toán trọng lượng	Tối đa 500 giá trị mỗi giây
Fieldbus tùy chọn	PROFINET IO, EtherNet/IP, Ethernet TCP/IP, Modbus TCP, PROFIBUS DP, EtherCAT, POWERLINK, CANopen, CC-Link, CC-Link IE Field Basic, SERCOS III và IO-Link

Các giao tiếp, ngõ ra và chức năng tùy chọn không nhất thiết xuất hiện đồng thời trên mọi phiên bản LCB 3A Laumas. Khi lựa chọn sản phẩm cần xác định đúng mã cấu hình theo PLC, giao thức truyền thông và yêu cầu điều khiển thực tế.

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas LCB 3A

Số hóa tín hiệu từ load cell

Khi tải trọng tác động lên load cell, phần tử strain gauge biến đổi biến dạng cơ học thành tín hiệu điện analog tỷ lệ với lực tác dụng. Bộ số hóa trọng lượng LCB 3A tiếp nhận tín hiệu mV/V này, thực hiện thu nhận và chuyển đổi analog–digital, sau đó xử lý để tạo ra giá trị trọng lượng sử dụng được trong hệ thống điều khiển.

Việc đặt bộ số hóa gần hoặc tích hợp với load cell giúp rút ngắn đoạn truyền tín hiệu analog mV/V mức thấp trước khi dữ liệu được chuyển sang dạng số. Đây là một lợi thế khi xây dựng các hệ thống cân hiện đại sử dụng mạng truyền thông công nghiệp.

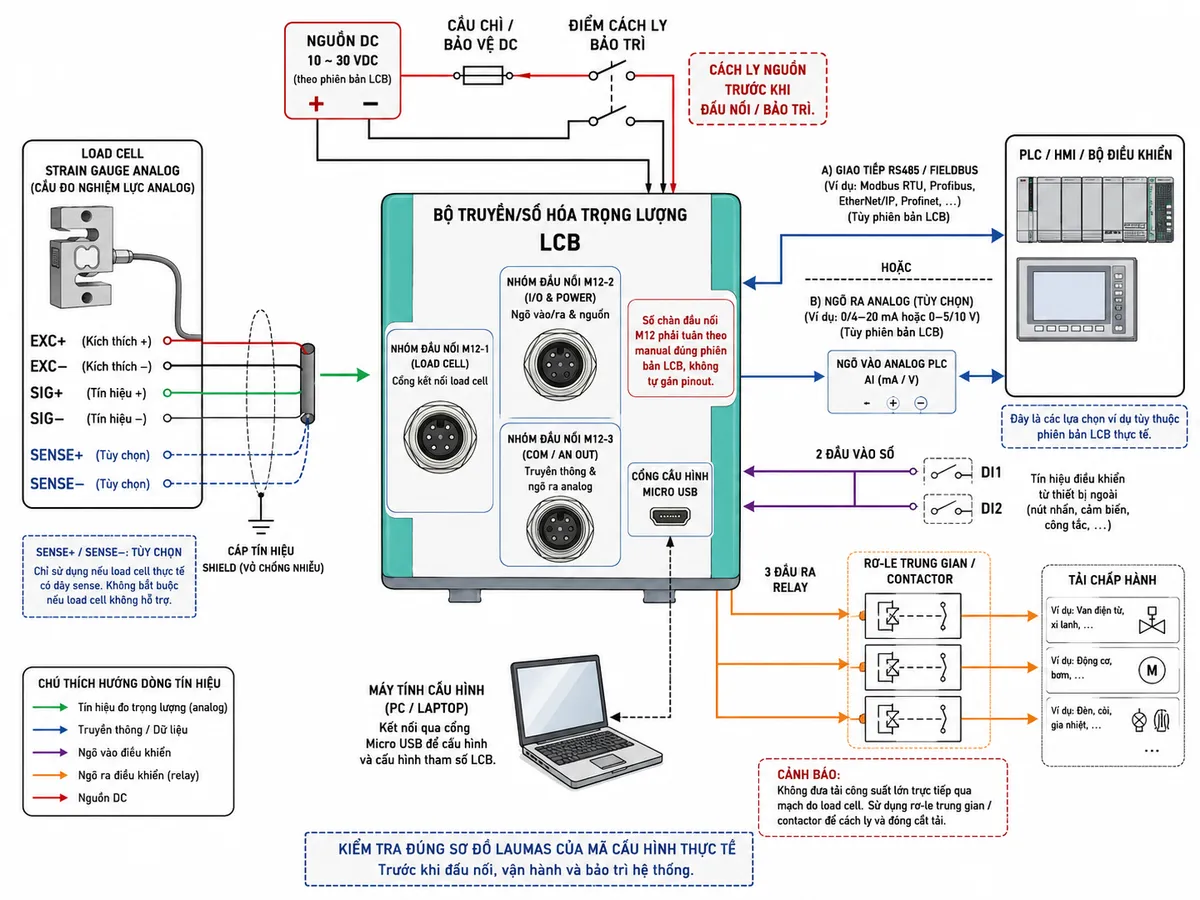

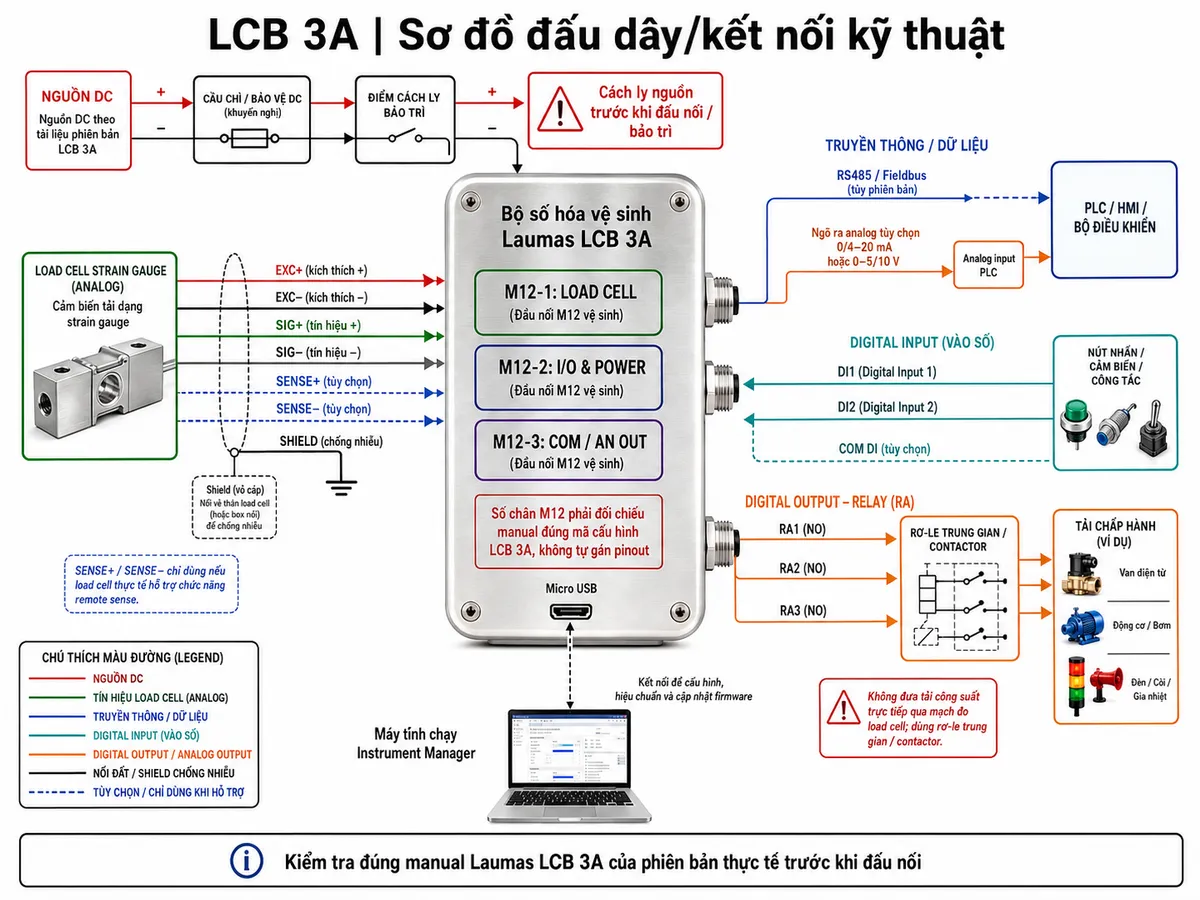

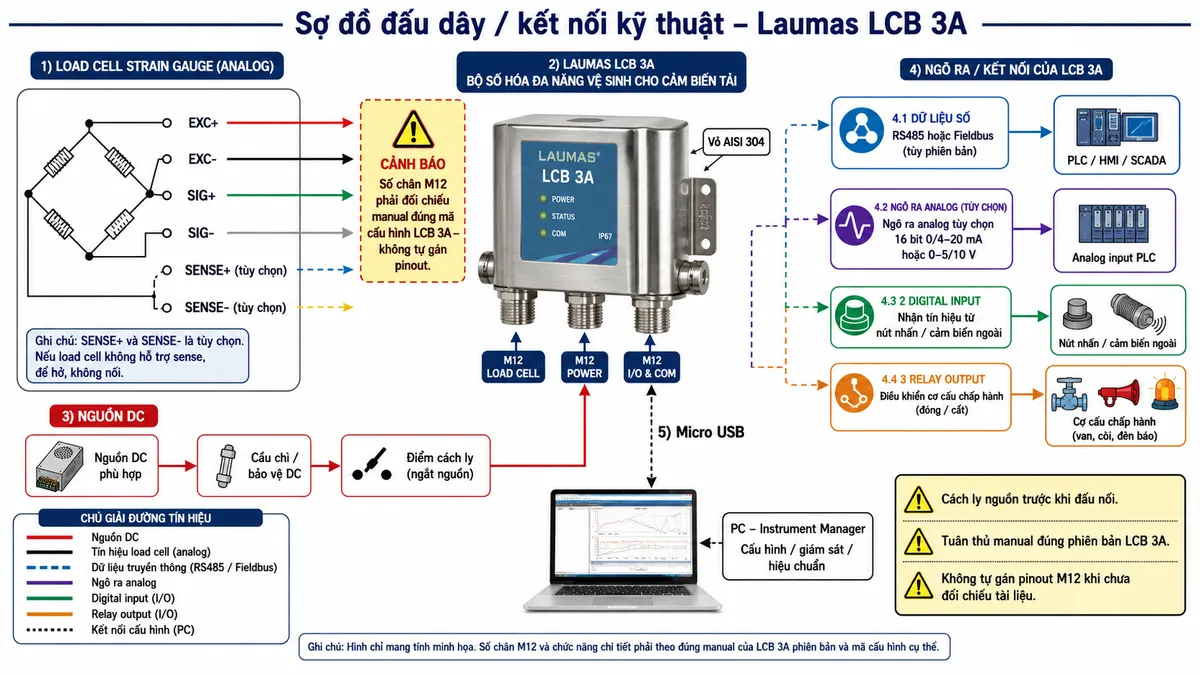

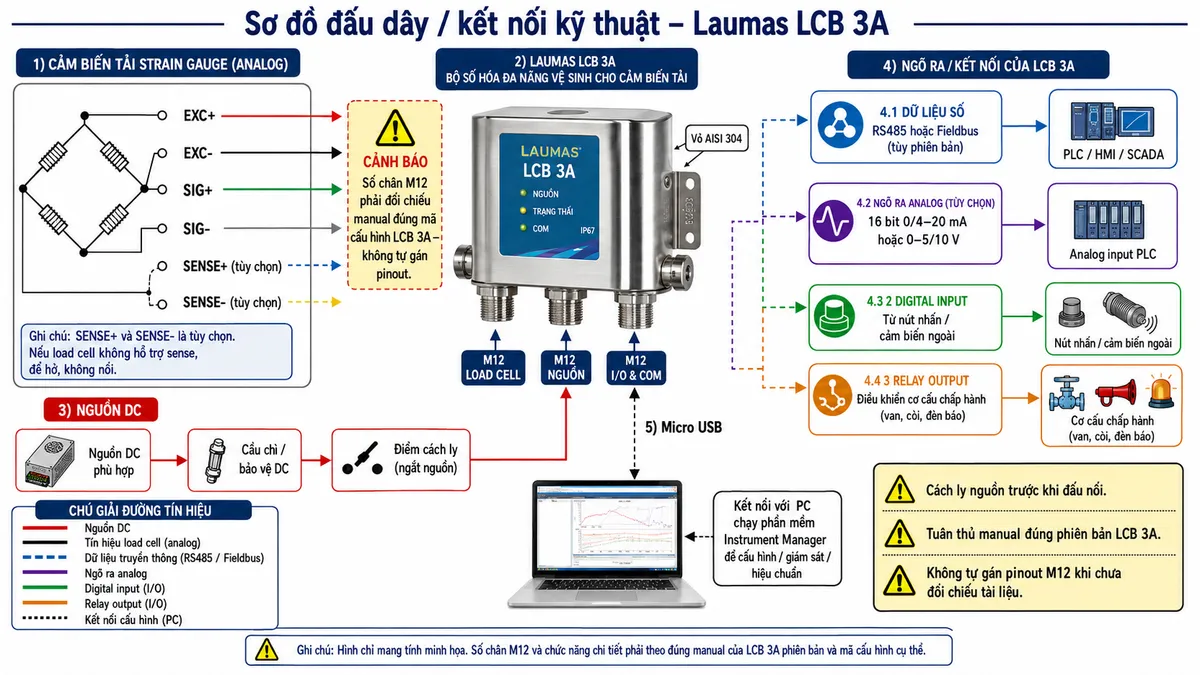

Kết nối load cell, nguồn và hệ thống điều khiển

Phía cảm biến của LCB 3A kết nối với các đường kích thích và tín hiệu của load cell theo sơ đồ của cảm biến thực tế. Phía hệ thống, thiết bị được cấp nguồn DC phù hợp theo tài liệu kỹ thuật và truyền dữ liệu tới PLC thông qua giao diện được trang bị trên phiên bản đã chọn. Các đầu nối M12 của LCB 3A phải được đấu theo đúng manual của mã cấu hình thực tế, không nên suy đoán pinout giữa các phiên bản fieldbus khác nhau.

Nếu sử dụng ngõ ra relay để điều khiển thiết bị công suất, nên bố trí relay trung gian hoặc contactor phù hợp. Mạch load cell và mạch xử lý trọng lượng chỉ phục vụ đo lường, không phải đường cấp công suất cho tải chấp hành.

Xử lý và truyền dữ liệu trọng lượng

Sau giai đoạn chuyển đổi A/D, bộ xử lý của LCB 3A tính toán giá trị trọng lượng dựa trên tham số hiệu chuẩn đã cài đặt. Các chức năng xử lý cân như hiệu chuẩn, lọc tín hiệu, zero và tare giúp chuẩn hóa dữ liệu trước khi chuyển tới hệ thống cấp trên.

Tùy biến thể, dữ liệu trọng lượng có thể được truyền trực tiếp tới PLC bằng RS485 hoặc các mạng fieldbus và Industrial Ethernet. Phiên bản phù hợp cũng có thể cung cấp tín hiệu analog cho ngõ vào analog của PLC, đồng thời sử dụng đầu vào số và relay để phối hợp với chu trình máy.

Khả năng tích hợp với PLC và mạng công nghiệp

LCB 3A hỗ trợ nhiều chuẩn fieldbus tùy mã cấu hình, cho phép tích hợp dữ liệu cân với PLC của nhiều hệ sinh thái tự động hóa khác nhau. Điều này đặc biệt hữu ích với máy OEM, dây chuyền đóng gói và hệ thống định lượng cần đưa dữ liệu trọng lượng trực tiếp vào chương trình điều khiển mà không phải sử dụng thêm bộ hiển thị cân độc lập.

Với PROFINET, EtherNet/IP và EtherCAT, tốc độ cập nhật dữ liệu fieldbus của dòng thiết bị có thể đạt mức cao tương ứng với tốc độ tính toán trọng lượng, phù hợp cho những quá trình cần phản hồi cân nhanh.

Ứng dụng trong môi trường yêu cầu vệ sinh

Nhờ vỏ inox AISI 304 và chứng nhận 3-A Sanitary Standards, LCB 3A hướng tới các hệ thống cân và định lượng đặt trong khu vực có yêu cầu cao về vệ sinh thiết bị. Các ứng dụng tiêu biểu gồm cân bồn, cân phễu, hệ thống phối trộn, chiết rót, đóng gói và định lượng trong dây chuyền thực phẩm, đồ uống, sữa và các quy trình tương tự.

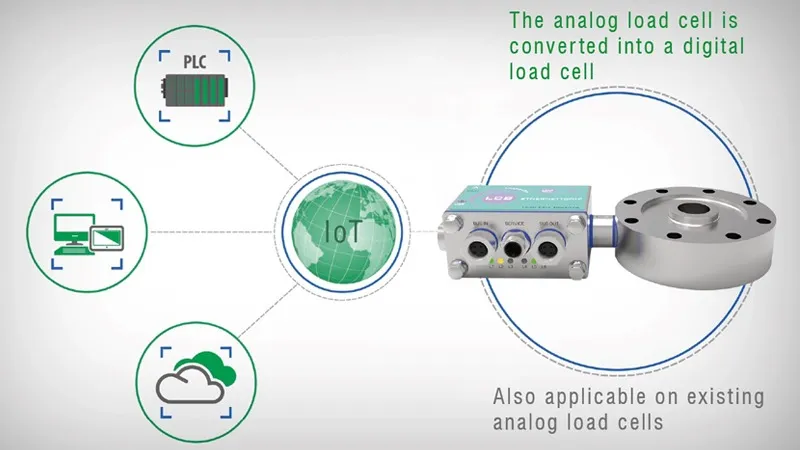

Thiết bị cũng phù hợp cho dự án retrofit khi doanh nghiệp muốn giữ lại load cell strain gauge hiện hữu nhưng nâng cấp phần truyền tín hiệu lên RS485, fieldbus hoặc Industrial Ethernet. Cách tiếp cận này giúp số hóa hệ thống cân mà không nhất thiết phải thay toàn bộ cảm biến cơ khí.

Lưu ý khi lựa chọn và lắp đặt

• Xác định loại load cell, cấu hình dây và tín hiệu mV/V trước khi thiết kế kết nối.
• Chọn đúng biến thể LCB 3A theo giao thức truyền thông mà PLC đang sử dụng.
• Đối chiếu manual của đúng mã cấu hình trước khi đấu các chân đầu nối M12.
• Sử dụng cáp và đầu nối phù hợp để duy trì đặc tính vệ sinh của cụm lắp đặt.
• Bố trí cáp load cell tách khỏi cáp động lực, biến tần và các nguồn gây nhiễu điện từ.
• Thực hiện nối shield và tiếp địa theo hướng dẫn của Laumas và nhà sản xuất load cell.
• Cách ly nguồn trước khi đấu nối, tháo lắp, vệ sinh hoặc bảo trì thiết bị.

Cam kết và nơi mua Laumas LCB 3A chính hãng

Khi mua Laumas LCB 3A chính hãng, cần xác định chính xác phiên bản fieldbus, nhu cầu ngõ ra analog, I/O và loại PLC sử dụng trong hệ thống. Lựa chọn đúng cấu hình giúp quá trình tích hợp thuận lợi hơn và tránh phát sinh bộ chuyển đổi truyền thông không cần thiết.

Khách hàng cần mua bộ số hóa đa năng vệ sinh cho cảm biến tải Laumas LCB 3A, tư vấn cấu hình truyền thông hoặc kiểm tra khả năng tương thích với load cell và PLC có thể liên hệ thietbicodien để được hỗ trợ lựa chọn và đặt mua sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas LCB 3A dùng để làm gì?

Laumas LCB 3A dùng để nhận tín hiệu mV/V từ load cell hoặc cảm biến strain gauge, số hóa tín hiệu và cung cấp dữ liệu trọng lượng cho PLC hoặc hệ thống tự động hóa.

LCB 3A khác LCB thông thường ở điểm nào?

LCB 3A được phát triển theo hướng vệ sinh công nghiệp, sử dụng vỏ AISI 304, đầu nối M12 vệ sinh và có chứng nhận 3-A Sanitary Standards. Đây là điểm nổi bật khi thiết bị được lắp trong khu vực cần chú trọng khả năng vệ sinh và làm sạch.

LCB 3A có thể dùng với load cell analog hiện có không?

Có. Thiết bị được thiết kế để làm việc với load cell hoặc cảm biến strain gauge có tín hiệu analog mV/V, vì vậy có thể sử dụng trong các dự án nâng cấp hệ thống cân hiện hữu.

Laumas LCB 3A có kết nối trực tiếp với PLC được không?

Có. Tùy phiên bản, thiết bị có thể sử dụng RS485 hoặc fieldbus công nghiệp để truyền dữ liệu trọng lượng trực tiếp tới PLC, HMI hoặc hệ thống giám sát.

LCB 3A hỗ trợ những mạng fieldbus nào?

Dòng sản phẩm có các phiên bản hỗ trợ PROFINET IO, EtherNet/IP, Ethernet TCP/IP, Modbus TCP, PROFIBUS DP, EtherCAT, POWERLINK, CANopen, CC-Link, CC-Link IE Field Basic, SERCOS III và IO-Link. Cần chọn đúng mã phiên bản cho mạng sử dụng thực tế.

LCB 3A có ngõ ra 4–20 mA không?

Có tùy chọn ngõ ra analog 0/4–20 mA hoặc điện áp 0–5/10 V với độ phân giải 16 bit. Đây là tùy chọn theo cấu hình chứ không phải mặc định trên tất cả phiên bản.

Có thể cấu hình LCB 3A bằng máy tính không?

Có. LCB 3A có cổng Micro USB và tương thích với phần mềm Instrument Manager của Laumas để quản lý, cấu hình và hiệu chỉnh các tham số của thiết bị.

LCB 3A có phù hợp cho dây chuyền thực phẩm không?

Thiết bị được thiết kế với cấu trúc vệ sinh và chứng nhận 3-A Sanitary Standards, vì vậy đặc biệt phù hợp để xem xét cho các hệ thống cân và định lượng trong dây chuyền thực phẩm, đồ uống hoặc các khu vực có yêu cầu vệ sinh tương tự. Toàn bộ cụm lắp đặt vẫn cần được thiết kế theo yêu cầu vệ sinh của ứng dụng thực tế.

Khi đặt mua LCB 3A cần cung cấp thông tin gì?

Nên cung cấp loại load cell, cấu hình dây cảm biến, loại PLC, giao thức truyền thông, yêu cầu analog output, digital I/O và điều kiện vệ sinh tại vị trí lắp đặt. Những thông tin này giúp xác định đúng phiên bản LCB 3A cho hệ thống.

Mã mặt hàng liên quan

LCBCANOPEN3A, LCBCCLINKIE3A, LCBETHEIP3A, LCBETHERCAT3A, LCBIOLINK3A, LCBMODBUSTCP3A, LCBPOWERLINK3A, LCBPROFINETIO3A, LCBRS485ANA3A, LCBSERCOSIII3A
