Hộp đấu nối Laumas CE41INOXP

Hộp đấu nối Laumas CE41INOXP – hộp cân bằng tín hiệu cho tối đa 4 load cell

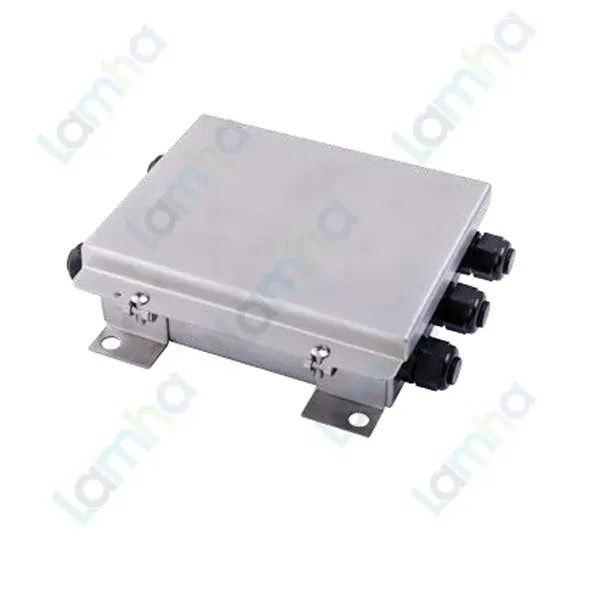

Hộp đấu nối Laumas CE41INOXP là hộp nối bằng thép không gỉ AISI 304 tích hợp bo mạch equalization, dùng để kết nối và cân bằng độ nhạy của tối đa 4 load cell trong hệ thống cân công nghiệp. CE41INOXP hỗ trợ load cell 4 dây hoặc 6 dây, giúp tập trung dây tín hiệu, hiệu chỉnh sai khác giữa các cảm biến và đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984, khởi nguồn tại Parma. Hãng phát triển load cell, bộ hiển thị trọng lượng, transmitter cân và các phụ kiện đấu nối phục vụ hệ thống cân điện tử trong nhiều ngành công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Hộp nối tích hợp bo mạch cân bằng độ nhạy load cell
Số load cell kết nối	Tối đa 4 load cell
Kiểu load cell hỗ trợ	4 dây hoặc 6 dây
Vật liệu hộp	Thép không gỉ AISI 304
Cấp bảo vệ	IP67
Nhiệt độ làm việc	-20 °C đến +60 °C
Số đầu cáp / nút bịt	4 + 1
Ren đầu cáp	M12×1.5
Kích thước	176 × 90 × 42 mm
Khoảng cách tâm lỗ lắp	20 × 160 mm
Biến trở cân bằng	20 Ω cho mỗi load cell
Giới hạn chênh lệch độ nhạy với load cell 2 mV/V	Không lớn hơn 0,1 mV/V
Giới hạn chênh lệch độ nhạy với load cell 3 mV/V	Không lớn hơn 0,15 mV/V

Ưu điểm và tính năng nổi bật của Laumas CE41INOXP

Ưu điểm chính của Laumas CE41INOXP là kết hợp chức năng hộp nối với mạch cân bằng độ nhạy load cell. Thay vì chỉ ghép song song tín hiệu của nhiều cảm biến, bo mạch cho phép hiệu chỉnh từng kênh bằng các potentiometer riêng trước khi tín hiệu được tổng hợp và đưa về thiết bị cân.

• Kết nối tối đa 4 load cell trong một điểm đấu nối tập trung.
• Hỗ trợ cả load cell 4 dây và 6 dây, phù hợp với nhiều cấu hình cân điện trở strain-gauge.
• Mỗi kênh CL1 đến CL4 có biến trở cân bằng tương ứng W1 đến W4 để hiệu chỉnh chênh lệch độ nhạy giữa các load cell.
• Vỏ bằng thép không gỉ AISI 304 giúp tăng khả năng chống ăn mòn trong môi trường công nghiệp.
• Cấp bảo vệ IP67 hỗ trợ bảo vệ bo mạch và các điểm đấu nối khỏi bụi và nước khi lắp đặt đúng quy định.
• Thiết kế dạng hộp nhỏ gọn với 4 + 1 đầu cáp, thuận tiện bố trí trong cân sàn, bồn cân, phễu cân và máy định lượng.

Cần phân biệt CE41INOXP với CE41INOX: CE41INOXP là phiên bản hộp cân bằng nhỏ gọn không tích hợp thiết bị bảo vệ chống sét và xung điện như phiên bản CE41INOX. Vì vậy, yêu cầu chống quá áp hoặc chống sét lan truyền của toàn hệ thống cần được xử lý bằng giải pháp bảo vệ phù hợp ở cấp hệ thống.

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CE41INOXP

Chức năng đấu nối load cell

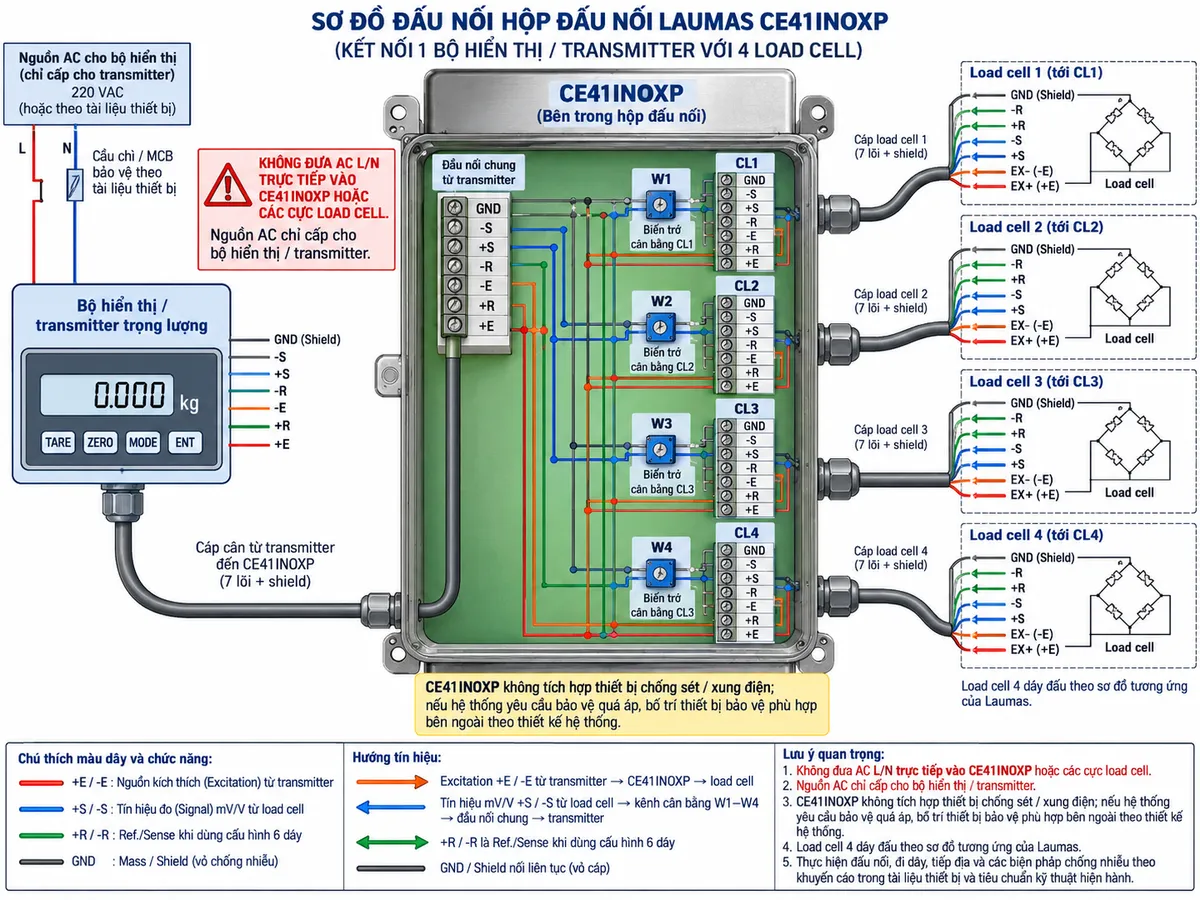

Hộp đấu nối load cell CE41INOXP nhận các dây từ tối đa bốn load cell tại các kênh CL1, CL2, CL3 và CL4. Theo sơ đồ điện của hãng, mỗi nhóm đấu nối sử dụng các cực GND, -S, +S, -R, -E, +R và +E. Các đường này tương ứng với shield, tín hiệu cân, excitation và Ref./Sense khi sử dụng cấu hình 6 dây.

CE41INOXP không phải là thiết bị được cấp nguồn AC độc lập. Nguồn excitation cho cầu strain-gauge được cung cấp từ bộ hiển thị hoặc transmitter trọng lượng qua các đường +E và -E, sau đó phân phối tới các load cell. Tín hiệu mV/V của load cell quay về qua +S và -S; với hệ 6 dây, +R và -R được sử dụng cho đường Ref./Sense theo cấu hình của thiết bị cân.

Nguyên lý cân bằng tín hiệu

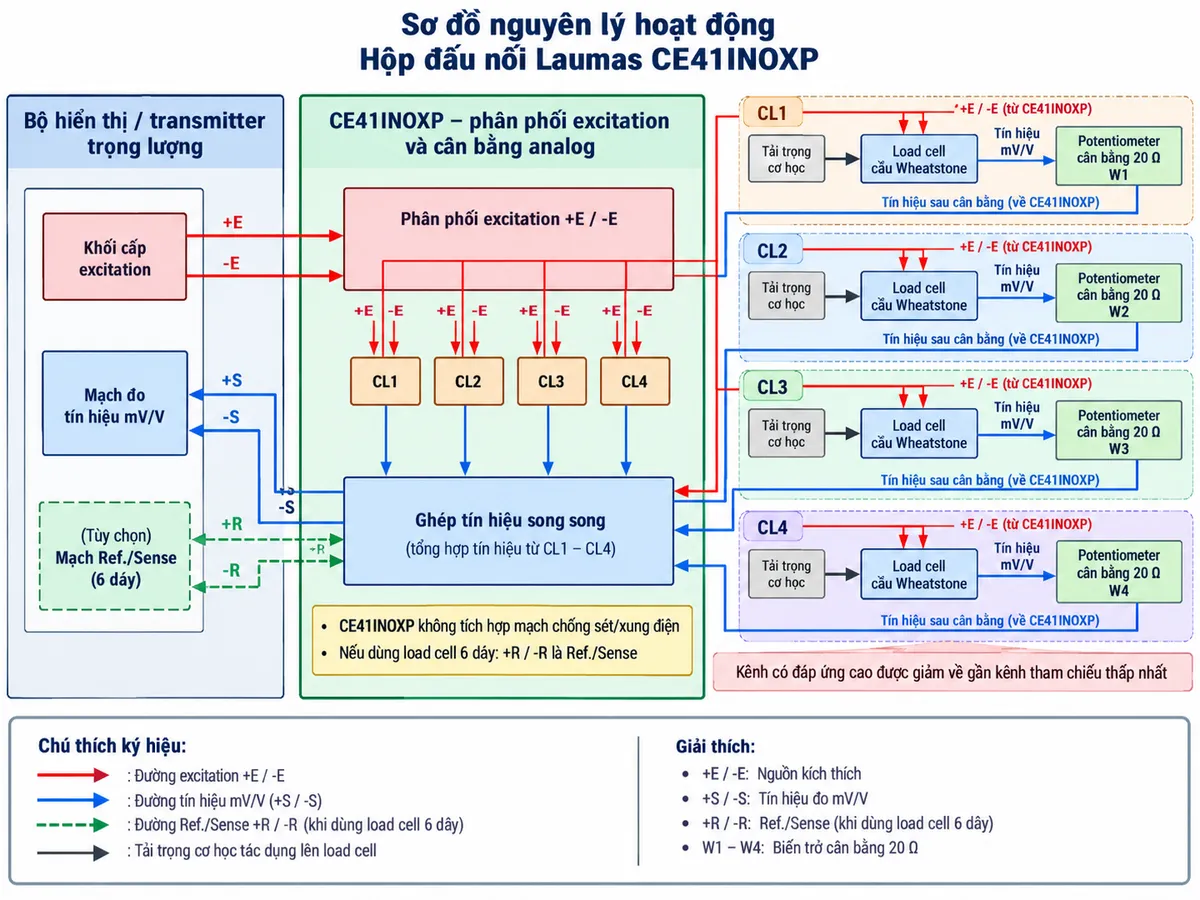

Khi tải trọng tác động lên các load cell, các cầu Wheatstone tạo ra tín hiệu điện nhỏ tỷ lệ với lực tác dụng. Trong hệ nhiều load cell, sai khác độ nhạy giữa các cảm biến có thể khiến cùng một tải nhưng vị trí đặt tải khác nhau tạo ra kết quả không đồng đều. Mạch equalization của CE41INOXP cho phép hiệu chỉnh các kênh có đáp ứng cao hơn về gần kênh có đáp ứng thấp nhất.

Mỗi load cell được liên kết với một potentiometer riêng. Khi cân bằng, kỹ thuật viên đặt tải mẫu lần lượt tại vị trí của từng load cell, so sánh giá trị hiển thị rồi điều chỉnh W1, W2, W3 hoặc W4 của các kênh có giá trị cao hơn. Quá trình được lặp lại cho đến khi phản hồi giữa các vị trí tải đạt độ đồng đều cần thiết, sau đó hệ thống cân mới được hiệu chuẩn tổng thể.

Ứng dụng điển hình

Nhờ khả năng cân bằng tối đa 4 load cell, CE41INOXP phù hợp với các hệ thống cân có nhiều điểm đỡ và cần giảm sai lệch khi tải dịch chuyển giữa các vị trí khác nhau.

• Cân sàn và cân bàn sử dụng bốn load cell.
• Bồn cân, silo và phễu cân có nhiều chân đỡ.
• Máy đóng gói, chiết rót và hệ thống định lượng theo khối lượng.
• Thiết bị cân tích hợp trong dây chuyền tự động hóa.
• Các hệ thống cần tập trung cáp load cell và cân bằng tín hiệu trước khi đưa về bộ hiển thị hoặc transmitter.

Cam kết và nơi mua Laumas CE41INOXP chính hãng

Khi lựa chọn CE41INOXP chính hãng, cần xác định đúng số lượng load cell, cấu hình 4 dây hay 6 dây, độ nhạy của từng cảm biến và khả năng tương thích với bộ hiển thị hoặc transmitter đang sử dụng. Việc cân bằng cũng cần được thực hiện đúng trình tự trước bước hiệu chuẩn cuối cùng của hệ thống cân.

Khách hàng có nhu cầu mua Hộp đấu nối Laumas CE41INOXP có thể liên hệ thietbicodien để được tư vấn đúng mã sản phẩm, kiểm tra cấu hình load cell và nhận thông tin kỹ thuật, báo giá sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas CE41INOXP dùng để làm gì?

Laumas CE41INOXP dùng để kết nối song song và cân bằng độ nhạy của tối đa bốn load cell trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

CE41INOXP kết nối được bao nhiêu load cell?

Sản phẩm hỗ trợ tối đa 4 load cell, tương ứng với bốn kênh CL1, CL2, CL3 và CL4 trên bo mạch.

CE41INOXP có dùng được với load cell 6 dây không?

Có. Thiết bị hỗ trợ cả load cell 4 dây và 6 dây. Với cấu hình 6 dây, ngoài excitation và signal còn sử dụng hai đường Ref./Sense +R và -R.

CE41INOXP có biến trở cân bằng riêng cho từng load cell không?

Có. Bo mạch có potentiometer 20 Ω cho từng load cell, tương ứng W1 đến W4, dùng để giảm đáp ứng của những kênh có giá trị cao hơn trong quá trình cân bằng.

CE41INOXP có được cấp nguồn AC trực tiếp không?

Không. CE41INOXP làm việc với mạch excitation và tín hiệu của hệ thống cân; không đấu AC L/N trực tiếp vào các cực load cell hoặc bo cân bằng. Nguồn AC, nếu có, được cấp cho bộ hiển thị hoặc transmitter theo tài liệu của thiết bị đó.

CE41INOXP có tích hợp chống sét và bảo vệ xung điện không?

Không. Phiên bản CE41INOXP không tích hợp bộ bảo vệ chống sét và xung điện như CE41INOX. Khi ứng dụng yêu cầu bảo vệ quá áp, cần thiết kế giải pháp bảo vệ bên ngoài phù hợp với toàn hệ thống.

CE41INOXP có phù hợp cho môi trường công nghiệp ẩm hoặc nhiều bụi không?

Thiết bị sử dụng vỏ thép không gỉ AISI 304 và cấp bảo vệ IP67. Khả năng bảo vệ thực tế phụ thuộc việc lắp đầu cáp, đóng nắp và thi công hệ thống đúng hướng dẫn kỹ thuật.

Vì sao cần cân bằng các load cell trước khi hiệu chuẩn hệ thống?

Cân bằng giúp giảm chênh lệch phản hồi giữa các load cell, nhờ đó giá trị cân ít phụ thuộc hơn vào vị trí đặt tải. Sau khi cân bằng từng kênh, hệ thống mới thực hiện hiệu chuẩn tổng thể bằng bộ hiển thị hoặc transmitter trọng lượng.
