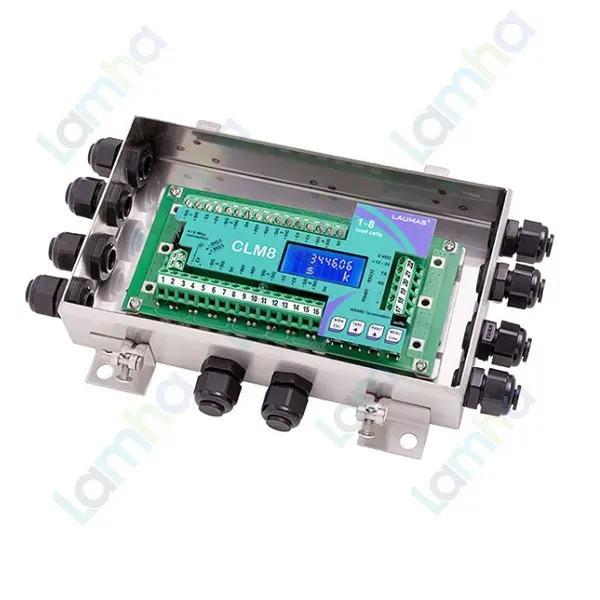

Hộp đấu nối thông minh với màn hình LCD Laumas CLM8I

Hộp đấu nối thông minh với màn hình LCD Laumas CLM8I – 8 kênh load cell độc lập

Hộp đấu nối thông minh với màn hình LCD Laumas CLM8I là phiên bản bo mạch rời của dòng CLM8, được phát triển để quản lý nhiều load cell analog theo kiến trúc cân kỹ thuật số đa kênh. CLM8I đọc riêng từng kênh load cell, cho phép cân bằng số, phân tích phân bố tải và thực hiện chẩn đoán hệ thống thay vì chỉ cộng song song tín hiệu như hộp nối load cell thông thường.

Laumas là thương hiệu Italia chuyên về thiết bị cân và định lượng công nghiệp. Hệ sinh thái của hãng bao gồm load cell, bộ hiển thị trọng lượng, transmitter, hộp nối thông minh và các giải pháp truyền thông cho hệ thống cân. CLM8I thuộc dòng CLM8 và là phiên bản board-only, thích hợp để tích hợp bên trong tủ điện, hộp bảo vệ hoặc máy OEM.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu thiết bị	Bo mạch hộp nối thông minh đa kênh cho load cell analog
Số kênh đo	8 kênh load cell độc lập
Số load cell hỗ trợ	Tối đa 16 load cell 350 Ω, loại 4 dây hoặc 6 dây
Nguồn cấp thiết bị	12–24 VDC ±10%
Công suất tiêu thụ	5 W
Nguồn kích thích load cell	5 VDC / 240 mA
Bộ chuyển đổi A/D	8 kênh, 24 bit, 16.000.000 điểm, 4,8 kHz
Dải đo	±39 mV
Độ nhạy load cell sử dụng	±7 mV/V
Tốc độ chuyển đổi tối đa	600 lần/giây
Màn hình	LCD chữ-số có đèn nền, 2 dòng × 8 ký tự, vùng hiển thị 38 × 16 mm
Giao tiếp nối tiếp	RS485 và RS232
Giao thức	Modbus RTU và Laumas ASCII
Ethernet	Ethernet TCP/IP tùy chọn để quản lý từ xa qua web
Kích thước phiên bản bo mạch	151 × 72 × 30 mm

Ưu điểm và tính năng nổi bật của Laumas CLM8I

• 8 kênh đọc load cell độc lập giúp theo dõi tín hiệu riêng của từng điểm cân thay vì chỉ nhận một tín hiệu tổng.
• Cân bằng số load cell bằng phần mềm, thuận tiện khi cần đồng đều đáp ứng giữa các vị trí đặt tải trong cân bàn, cân bồn hoặc cân silo.
• Chức năng phân tích phân bố tải giúp kiểm tra phần trăm tải tác động lên từng load cell, hỗ trợ phát hiện tình trạng tải lệch hoặc lắp đặt cơ khí chưa tối ưu.
• Chẩn đoán tự động hỗ trợ nhận biết bất thường trong phân bố tải và tình trạng các kênh cảm biến.
• Màn hình LCD có đèn nền cùng bàn phím 4 phím cho phép thực hiện cài đặt và hiệu chuẩn trực tiếp tại thiết bị.
• Giao tiếp RS232 và RS485 hỗ trợ tích hợp với PC, PLC, màn hình phụ hoặc hệ thống điều khiển sử dụng Modbus RTU hay giao thức Laumas ASCII.
• Có thể trang bị Ethernet TCP/IP tùy chọn để quản lý thiết bị từ xa qua mạng.
• Hỗ trợ chức năng inclinometer khi sử dụng cấu hình và cảm biến nghiêng tương thích của hãng.
• Phiên bản bo mạch CLM8I board-only thuận tiện cho nhà chế tạo máy và đơn vị tích hợp cần lắp thiết bị trong tủ hoặc hộp riêng.

Chức năng, nguyên lý hoạt động và ứng dụng của CLM8I

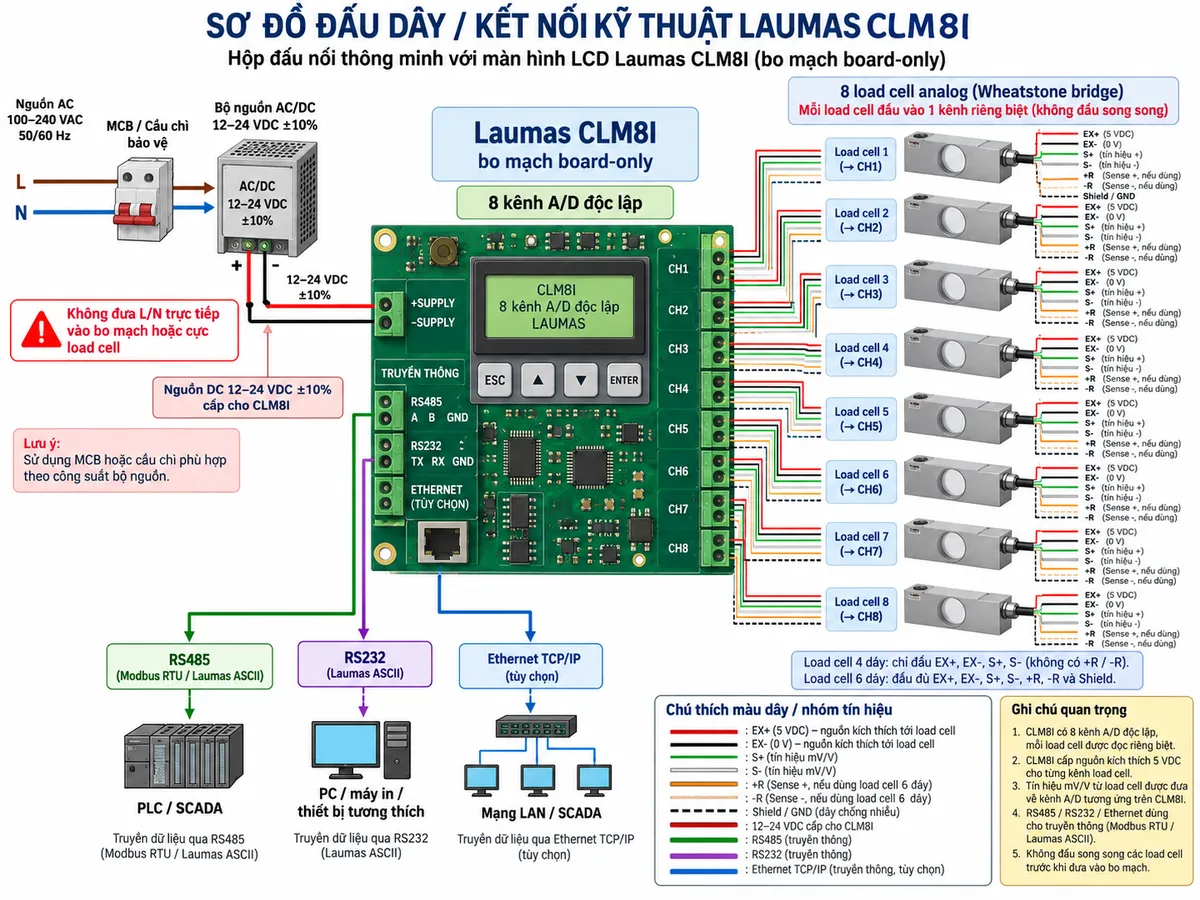

Sơ đồ đấu nối hệ thống

Laumas CLM8I được cấp nguồn DC riêng và đồng thời cung cấp điện áp kích thích cho các load cell analog. Mỗi load cell được đưa về một kênh đo độc lập với các đường signal, excitation và Ref./Sense tương ứng; dây shield được kết nối theo hướng dẫn của hãng để giảm ảnh hưởng của nhiễu điện lên tín hiệu mV/V.

Nguồn AC của hệ thống không được đưa trực tiếp vào các cực load cell. Nếu nguồn tại tủ là AC, cần sử dụng bộ nguồn DC phù hợp để cấp 12–24 VDC cho CLM8I và bố trí thiết bị bảo vệ ở phía nguồn theo thiết kế tủ điện. Các cổng RS232, RS485 và Ethernet tùy chọn thuộc phần truyền thông, không phải đường cấp nguồn cho load cell.

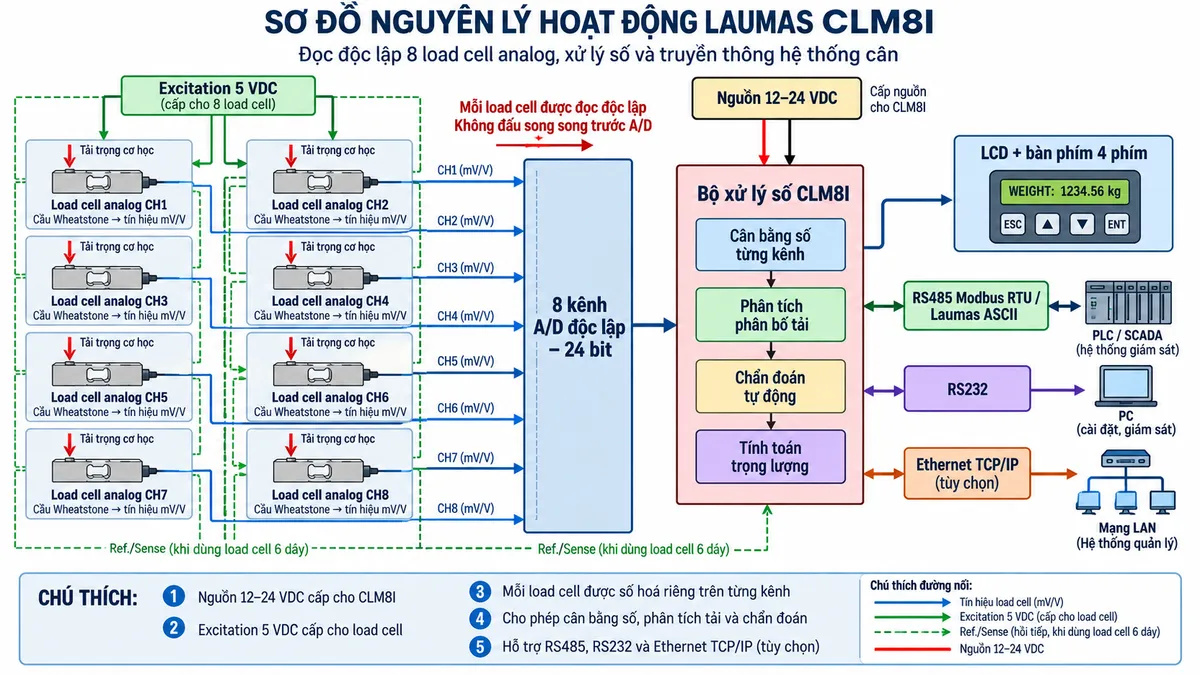

Nguyên lý đọc 8 kênh độc lập và cân bằng số

Khác với junction box analog cộng tín hiệu trực tiếp, CLM8I xử lý riêng tín hiệu từng load cell. Nguồn excitation được cấp tới các cảm biến; khi tải trọng tác động lên phần tử đàn hồi, cầu Wheatstone của load cell tạo tín hiệu mV/V tỷ lệ với tải. Tín hiệu của từng kênh sau đó được đưa vào bộ chuyển đổi A/D riêng để số hóa.

Bộ xử lý của CLM8I sử dụng các giá trị số này để thực hiện cân bằng từng kênh, tính toán phân bố tải và giám sát sự khác biệt giữa các điểm cân. Nhờ xử lý từng load cell độc lập, kỹ thuật viên có thể xác định kênh có tín hiệu bất thường thay vì chỉ nhìn thấy sai lệch trên một tín hiệu tổng.

Trong quá trình cân bằng kỹ thuật số, tải chuẩn được sử dụng để xác lập hệ số hiệu chỉnh cho từng kênh. CLM8I áp dụng các hệ số trong xử lý số nhằm làm đồng đều đáp ứng giữa các cảm biến. Việc hiệu chỉnh điện tử hỗ trợ hệ thống cân nhưng không thay thế yêu cầu lắp đặt cơ khí đúng kỹ thuật và lựa chọn load cell phù hợp.

Ứng dụng điển hình

Hộp đấu nối thông minh 8 kênh load cell CLM8I phù hợp với các hệ thống cân cần quan sát riêng từng cảm biến, cân bằng điện tử và chẩn đoán tình trạng phân bố tải.

• Cân bồn và cân tank sử dụng nhiều load cell.
• Cân silo, phễu và hệ thống định lượng nguyên liệu.
• Cân bàn hoặc cân platform nhiều điểm đỡ.
• Cầu cân và các hệ thống cân cần giám sát phân bố tải.
• Máy OEM cần tích hợp bo mạch cân đa kênh trong tủ điều khiển riêng.
• Hệ thống PLC/SCADA cần đọc dữ liệu cân qua mạng truyền thông công nghiệp.
• Ứng dụng bảo trì dự phòng cần theo dõi riêng tình trạng từng load cell.

Cam kết và nơi mua Hộp đấu nối thông minh Laumas CLM8I

Khi chọn Laumas CLM8I chính hãng, cần xác định số lượng và trở kháng load cell, kiểu 4 dây hay 6 dây, yêu cầu truyền thông, loại nguồn DC và phương án lắp bo mạch trong tủ hoặc hộp bảo vệ. Việc xác định đúng cấu hình ngay từ đầu giúp khai thác hiệu quả các chức năng cân bằng số và chẩn đoán đa kênh.

Quý khách cần mua Hộp đấu nối thông minh với màn hình LCD Laumas CLM8I chính hãng, vui lòng liên hệ thietbicodien để được tư vấn cấu hình, kiểm tra khả năng tương thích với load cell và lựa chọn giải pháp phù hợp cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas CLM8I là hộp hoàn chỉnh hay bo mạch rời?

CLM8I là phiên bản board-only của dòng CLM8, tức bo mạch rời kích thước 151 × 72 × 30 mm. Khi cần bảo vệ khỏi bụi, nước hoặc tác động cơ học, bo mạch phải được tích hợp trong tủ hoặc hộp phù hợp với môi trường sử dụng.

CLM8I có bao nhiêu kênh load cell?

Thiết bị có 8 kênh đọc load cell độc lập. Mỗi kênh được số hóa riêng, cho phép theo dõi và hiệu chỉnh từng điểm cân.

CLM8I có thể dùng với load cell analog không?

Có. Dòng CLM8 được thiết kế để mang các chức năng của hệ thống cân kỹ thuật số tới hệ thống sử dụng load cell analog 4 dây hoặc 6 dây.

CLM8I khác hộp nối load cell analog thông thường ở điểm nào?

Hộp nối analog thông thường chủ yếu ghép song song các tín hiệu load cell. CLM8I có bộ chuyển đổi A/D đa kênh và bộ xử lý số, nhờ đó có thể đọc riêng từng load cell, cân bằng số, phân tích phân bố tải và thực hiện chẩn đoán tự động.

CLM8I có màn hình và bàn phím không?

Có. Thiết bị tích hợp màn hình LCD có đèn nền và bàn phím 4 phím để hỗ trợ cài đặt, hiệu chuẩn và kiểm tra hệ thống.

CLM8I hỗ trợ những cổng truyền thông nào?

Thiết bị có RS232 và RS485, hỗ trợ Modbus RTU và Laumas ASCII. Ethernet TCP/IP là tùy chọn dành cho các ứng dụng cần quản lý thiết bị từ xa qua mạng.

CLM8I dùng nguồn điện nào?

Thiết bị sử dụng nguồn 12–24 VDC ±10%. Không cấp trực tiếp điện lưới AC L/N vào bo mạch; khi nguồn tủ là AC cần sử dụng bộ nguồn AC/DC phù hợp và thiết bị bảo vệ theo thiết kế hệ thống.

Cân bằng số trên CLM8I có tác dụng gì?

Cân bằng số từng kênh giúp hiệu chỉnh sự khác biệt đáp ứng giữa các load cell bằng phần mềm. Chức năng này đặc biệt hữu ích với cân nhiều điểm đỡ, nơi cần kết quả ít phụ thuộc vào vị trí đặt tải.

CLM8I có thể phát hiện load cell bất thường không?

Có. Chức năng chẩn đoán tự động kết hợp dữ liệu của từng kênh và phân bố tải để hỗ trợ nhận biết các điều kiện bất thường trong hệ thống cân, giúp kỹ thuật viên khoanh vùng kênh cần kiểm tra.
