Hộp đấu nối Laumas CE81INOX

Hộp đấu nối Laumas CE81INOX – junction box cân bằng load cell công nghiệp

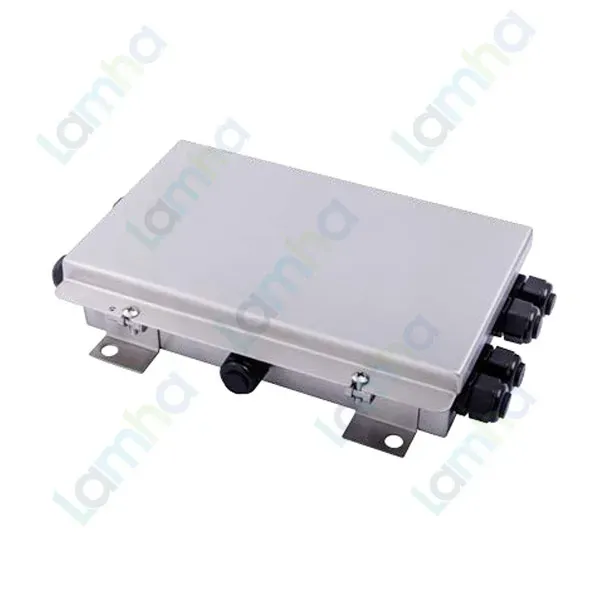

Hộp đấu nối Laumas CE81INOX là junction box bằng thép không gỉ, tích hợp bo mạch equalization để tập trung, cân bằng và ghép tín hiệu từ nhiều load cell analog trước khi đưa tín hiệu chung về bộ hiển thị hoặc transmitter trọng lượng. CE81INOX được thiết kế cho hệ thống cân nhiều điểm, nơi cần khả năng bảo vệ môi trường, chống nhiễu và hỗ trợ hiệu chỉnh độ nhạy giữa các cảm biến.

Laumas là thương hiệu Italia chuyên về load cell, bộ hiển thị trọng lượng, weight transmitter, phụ kiện đấu nối và giải pháp cân công nghiệp. Các sản phẩm của hãng được phát triển cho nhiều ứng dụng như cân bồn, cân silo, cân sàn, hệ thống định lượng và máy móc tự động hóa.

Thông số và đặc tính kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Hộp đấu nối tích hợp bo mạch cân bằng load cell
Số load cell kết nối	Tối đa 8 load cell
Loại load cell hỗ trợ	Load cell 4 dây hoặc 6 dây
Vật liệu hộp	Thép không gỉ AISI 304
Cấp bảo vệ	IP67
Nhiệt độ làm việc	-20 °C đến +60 °C
Số đầu cáp	8 + 1 cable gland/plug
Ren đầu cáp	M16 × 1.5
Terminal tiếp địa	Có
Bảo vệ điện	Tích hợp thiết bị bảo vệ chống sét và xung điện
Kích thước	200 × 149 × 43 mm
Khoảng cách tâm lỗ lắp	147 × 135 mm
Chứng nhận	CE, UKCA, EAC

Ưu điểm và tính năng nổi bật của Laumas CE81INOX

• Cân bằng tín hiệu nhiều load cell giúp giảm ảnh hưởng của chênh lệch độ nhạy giữa các cảm biến trong hệ thống cân nhiều điểm.
• Hỗ trợ load cell analog loại 4 dây và 6 dây, phù hợp với nhiều cấu hình cân công nghiệp khác nhau.
• Bo mạch bố trí các kênh cảm biến riêng biệt, thuận tiện cho đấu dây, kiểm tra và hiệu chỉnh từng vị trí cân.
• Vỏ thép không gỉ mang lại khả năng chống ăn mòn và độ bền cơ học phù hợp cho môi trường công nghiệp.
• Kết cấu kín giúp bảo vệ bo mạch và điểm đấu dây khỏi bụi, độ ẩm và nước khi được lắp đặt đúng kỹ thuật.
• Tích hợp terminal earth để nối đất hộp và hỗ trợ xử lý shield, giảm ảnh hưởng của nhiễu điện lên tín hiệu load cell.
• Bảo vệ chống sét và xung điện được tích hợp nhằm hạn chế quá áp truyền theo đường cáp tới cảm biến và thiết bị đo trọng lượng.
• Cho phép sử dụng cáp đầu ra theo cấu hình 4 dây hoặc 6 dây phù hợp với load cell và thiết bị cân được kết nối.

Chức năng, nguyên lý hoạt động và ứng dụng của CE81INOX

Chức năng đấu nối hệ thống cân

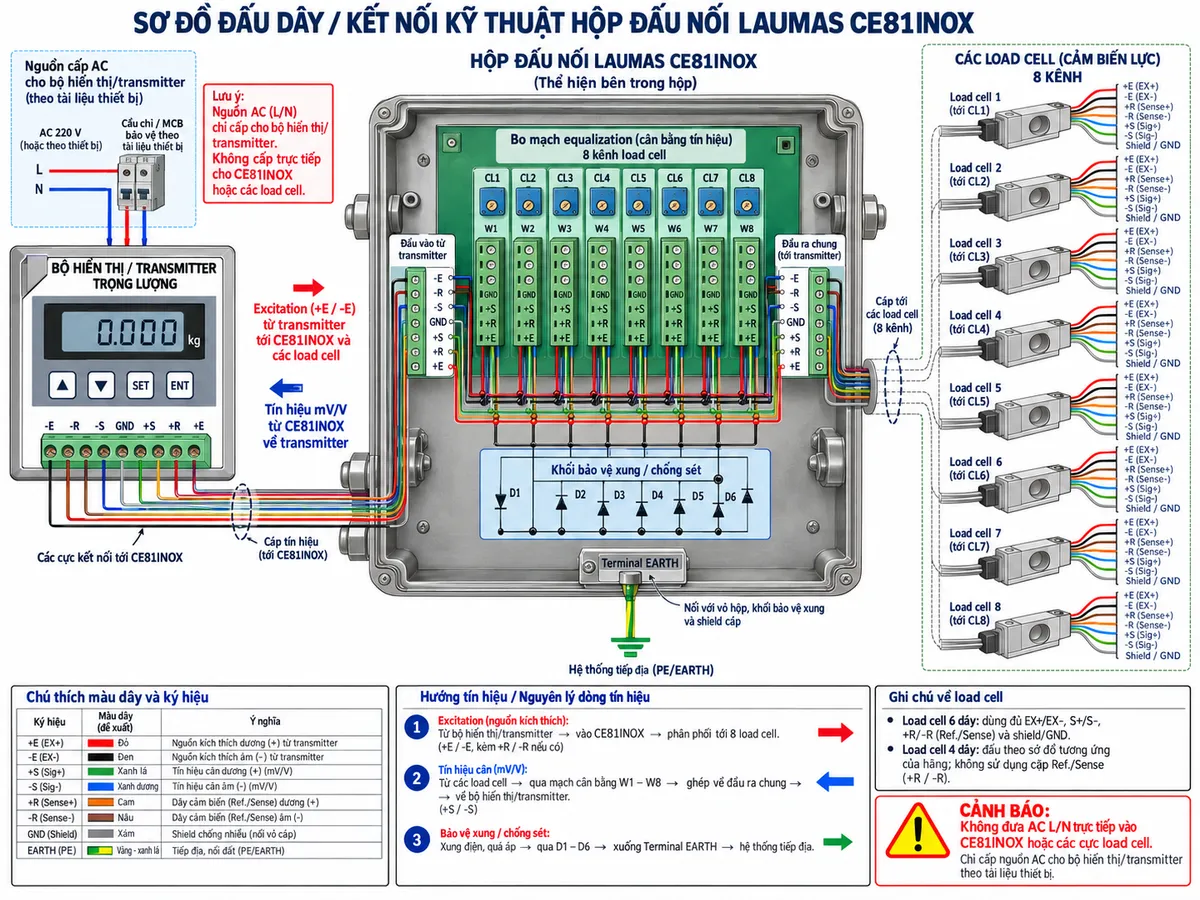

Laumas CE81INOX được lắp giữa các load cell và bộ hiển thị hoặc transmitter trọng lượng. Thiết bị cân cung cấp excitation tới hộp nối, sau đó CE81INOX phân phối các đường kích thích tới từng cảm biến. Các tín hiệu đo mức mV/V từ load cell được đưa trở lại bo mạch để cân bằng và ghép thành một tín hiệu chung.

Đối với hệ thống sử dụng load cell 6 dây, các đường Ref./Sense được nối về thiết bị cân nhằm cho phép thiết bị tham chiếu điện áp excitation tại phía hộp nối. Với cấu hình 4 dây, cách nối các cực Ref./Sense được thực hiện theo sơ đồ kết nối tương ứng của Laumas.

CE81INOX không phải là bộ nguồn độc lập. Nguồn excitation phải được cung cấp từ bộ hiển thị hoặc transmitter tương thích. Nguồn điện lưới cấp cho thiết bị cân cần đi qua hệ thống bảo vệ phù hợp trước khi tới bộ nguồn hoặc thiết bị đo.

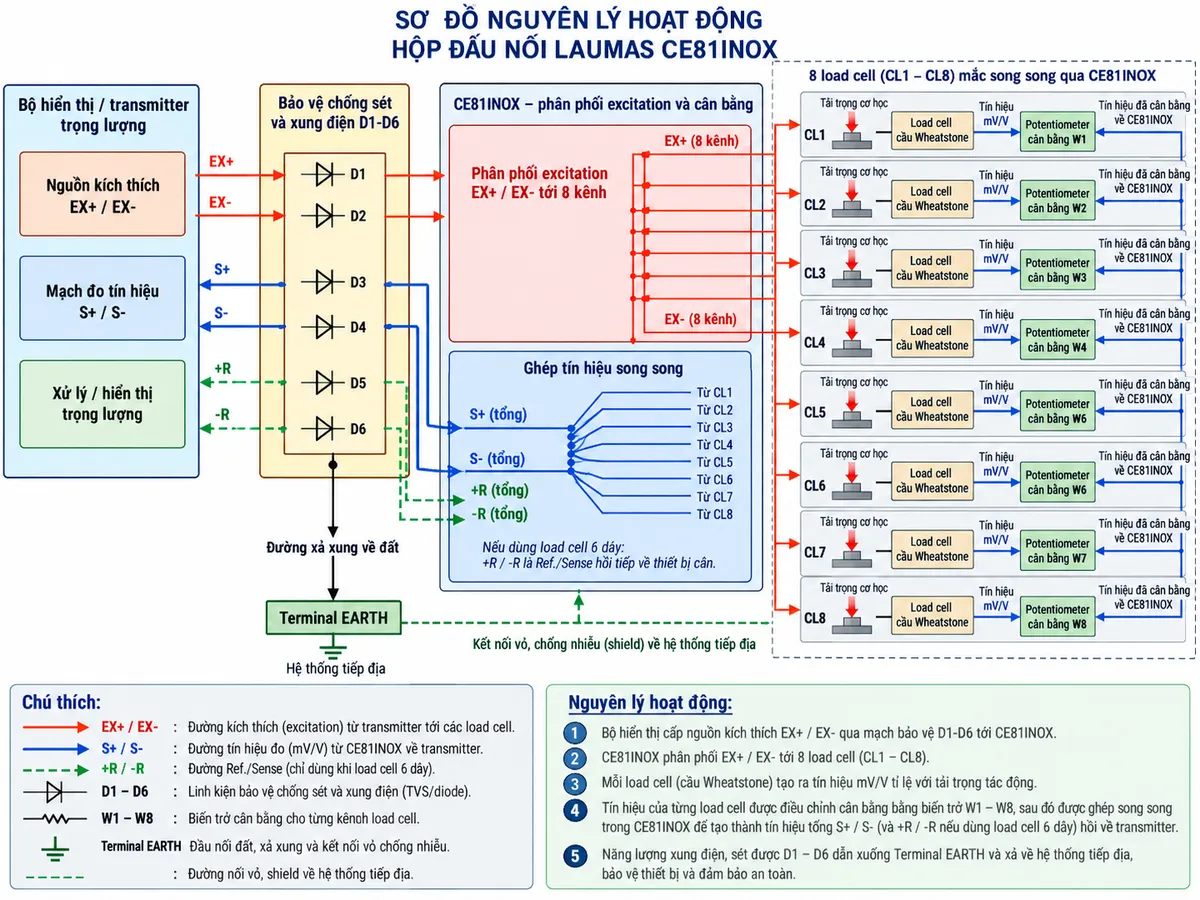

Nguyên lý cân bằng tín hiệu load cell

Trong hệ thống cân nhiều điểm, các load cell có thể xuất hiện sai khác nhỏ về độ nhạy hoặc chịu tải không hoàn toàn đồng đều do kết cấu cơ khí. Mạch equalization của CE81INOX cho phép hiệu chỉnh từng kênh nhằm đưa đáp ứng của các vị trí cân về gần nhau trước khi các tín hiệu được ghép lại.

Khi hiệu chỉnh, tải chuẩn được đặt tại từng khu vực tương ứng với các load cell. Kỹ thuật viên theo dõi giá trị trên bộ hiển thị và điều chỉnh kênh cần thiết trên bo mạch. Sau khi hoàn tất cân bằng, tín hiệu của các cảm biến được kết hợp thành tín hiệu cân tổng và gửi về bộ hiển thị hoặc transmitter để xử lý, hiệu chuẩn và hiển thị trọng lượng.

Khối bảo vệ chống sét và xung điện nằm trên đường tín hiệu giúp hạn chế quá áp đột biến truyền tới load cell và thiết bị đo. Terminal EARTH của hộp cần được nối vào hệ thống tiếp địa phù hợp để mạch bảo vệ và shield làm việc đúng chức năng.

Ứng dụng điển hình

Hộp đấu nối cân bằng load cell CE81INOX phù hợp với các hệ thống cân sử dụng nhiều điểm đo, đặc biệt khi cần tập trung cáp cảm biến, cân bằng tín hiệu và bảo vệ mạch đấu nối trong môi trường công nghiệp.

• Cân bồn, tank và silo sử dụng nhiều load cell.
• Cân sàn và cân platform kích thước lớn.
• Cầu cân và các hệ thống cân nhiều điểm đỡ.
• Phễu cân và hệ thống định lượng nguyên liệu.
• Dây chuyền sản xuất cần gom nhiều cảm biến về một thiết bị đo trọng lượng.
• Ứng dụng ngoài hiện trường cần vỏ inox và khả năng bảo vệ môi trường cao.
• Hệ thống cần bổ sung chức năng cân bằng analog và bảo vệ đường load cell trước xung điện.

Cam kết và nơi mua Hộp đấu nối Laumas CE81INOX

Khi lựa chọn Laumas CE81INOX chính hãng, cần xác định đúng loại load cell, cấu hình 4 dây hoặc 6 dây, bộ hiển thị hoặc transmitter tương thích và yêu cầu tiếp địa của hệ thống. Việc đấu nối, cân bằng và nối đất đúng kỹ thuật giúp hệ thống cân duy trì độ ổn định và khai thác hiệu quả chức năng bảo vệ tích hợp.

Quý khách cần mua Hộp đấu nối Laumas CE81INOX chính hãng, vui lòng liên hệ thietbicodien để được tư vấn cấu hình, kiểm tra khả năng tương thích với load cell và lựa chọn giải pháp phù hợp cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas CE81INOX dùng để làm gì?

CE81INOX dùng để tập trung, cân bằng và ghép tín hiệu của nhiều load cell analog trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

CE81INOX có hỗ trợ load cell 4 dây và 6 dây không?

Có. Sản phẩm hỗ trợ load cell 4 dây và 6 dây. Cách đấu excitation, signal và Ref./Sense cần thực hiện theo sơ đồ Laumas tương ứng với loại cáp đang sử dụng.

CE81INOX có chức năng cân bằng từng load cell không?

Có. Bo mạch bên trong tích hợp các phần tử hiệu chỉnh cho từng kênh, cho phép cân bằng sai khác về đáp ứng giữa các load cell trong hệ thống cân nhiều điểm.

CE81INOX có thể dùng trong môi trường ẩm hoặc nhiều bụi không?

Có. Vỏ inox và kết cấu bảo vệ IP67 giúp thiết bị phù hợp với nhiều môi trường công nghiệp có bụi hoặc độ ẩm cao khi hộp và các cable gland được lắp kín đúng kỹ thuật.

CE81INOX có bảo vệ chống sét và xung điện không?

Có. Hộp được tích hợp thiết bị bảo vệ chống sét và xung điện trên mạch kết nối nhằm hạn chế quá áp truyền tới load cell và thiết bị đo.

Terminal EARTH trên CE81INOX có chức năng gì?

Terminal EARTH được sử dụng để nối CE81INOX với hệ thống tiếp địa, hỗ trợ xử lý shield và tạo đường thoát cho năng lượng xung của mạch bảo vệ.

CE81INOX có cần cấp nguồn riêng không?

Không. CE81INOX không phải bộ nguồn. Excitation của load cell được cung cấp từ bộ hiển thị hoặc transmitter trọng lượng và phân phối qua hộp nối tới các cảm biến.

Có được cấp trực tiếp điện AC vào CE81INOX không?

Không. Không đưa nguồn AC L/N trực tiếp vào các cực excitation, signal hoặc Ref./Sense của CE81INOX. Nguồn điện lưới phải được xử lý tại thiết bị cân hoặc bộ nguồn phù hợp.

Sau khi cân bằng các load cell có cần hiệu chuẩn lại hệ thống không?

Có. Sau khi cân bằng đáp ứng giữa các kênh, hệ thống nên được đưa về zero và hiệu chuẩn lại bằng tải chuẩn theo quy trình của bộ hiển thị hoặc transmitter đang sử dụng.
