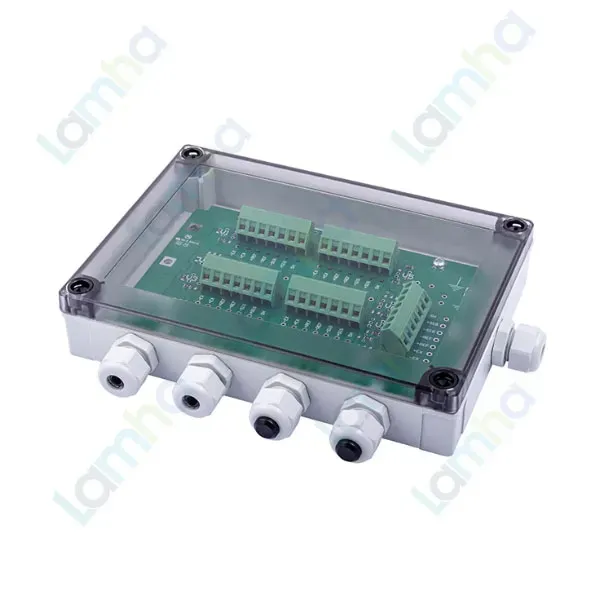

Hộp đấu nối Laumas CE41N

Hộp đấu nối Laumas CE41N – hộp cân bằng tối đa 4 load cell

Hộp đấu nối Laumas CE41N là hộp nối tích hợp bo mạch equalization, được thiết kế để kết nối và cân bằng tín hiệu tối đa 4 load cell loại 4 dây hoặc 6 dây trong hệ thống cân điện tử. CE41N sử dụng vỏ ABS, cấp bảo vệ IP67 và các đầu cáp chuyên dụng, phù hợp cho cân sàn, cân bồn, phễu cân và nhiều hệ thống cân sử dụng nhiều cảm biến tải.

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984, khởi đầu tại Parma. Hãng phát triển load cell, bộ hiển thị trọng lượng, transmitter cân và các phụ kiện đấu nối phục vụ hệ thống cân công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Hộp đấu nối tích hợp bo mạch equalization
Số load cell kết nối	Tối đa 4 load cell
Kiểu load cell hỗ trợ	4 dây hoặc 6 dây
Vật liệu vỏ hộp	ABS
Cấp bảo vệ	IP67
Số đầu cáp / nút bịt	4 + 1
Kích thước	180 × 130 × 35 mm
Khoảng cách tâm lỗ lắp	163 × 113 mm
Chứng nhận / dấu phù hợp	CE, EAC, UKCA

Ưu điểm và tính năng nổi bật của Laumas CE41N

Ưu điểm quan trọng của Laumas CE41N là không chỉ tập trung dây của nhiều cảm biến mà còn có mạch cân bằng độ nhạy load cell. Các bộ chỉnh trên từng kênh cho phép giảm sai khác phản hồi giữa các cảm biến trước khi tín hiệu tổng được đưa về bộ hiển thị hoặc transmitter.

• Kết nối tối đa 4 load cell trong một hộp đấu nối tập trung.
• Hỗ trợ cả load cell 4 dây và load cell 6 dây.
• Tích hợp các bộ chỉnh để equalization từng load cell trong hệ thống cân nhiều điểm đỡ.
• Vỏ ABS giúp thiết bị gọn nhẹ và cách điện tốt trong các ứng dụng phù hợp.
• Cấp bảo vệ IP67 hỗ trợ chống bụi và nước khi hộp được lắp đặt, đóng kín đúng hướng dẫn.
• Có 4 + 1 đầu cáp / nút bịt để tổ chức dây từ bốn load cell và cáp chung về thiết bị cân.
• Phù hợp với nhiều cấu trúc cân bàn, cân sàn, bồn cân, silo và hệ thống định lượng.

CE41N cần được phân biệt với C41N. CE41N là phiên bản có bo equalization để cân bằng các load cell, trong khi C41N là phiên bản bo đấu song song không có chức năng hiệu chỉnh riêng từng cảm biến.

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CE41N

Chức năng đấu nối load cell

Hộp đấu nối load cell CE41N tạo điểm kết nối trung tâm giữa tối đa bốn load cell và bộ hiển thị hoặc transmitter trọng lượng. Nguồn excitation cho cầu strain-gauge được cung cấp bởi thiết bị cân, đi qua CE41N rồi phân phối tới từng load cell; tín hiệu mV/V từ các cảm biến quay trở lại bo mạch để cân bằng và ghép thành tín hiệu chung.

CE41N là hộp nối thụ động trong vòng đo load cell, vì vậy không được đưa nguồn AC L/N trực tiếp vào các đầu nối tín hiệu. Nếu bộ hiển thị hoặc transmitter sử dụng nguồn AC, nguồn của thiết bị đó phải được bảo vệ và đấu nối theo đúng tài liệu riêng của bộ hiển thị/transmitter.

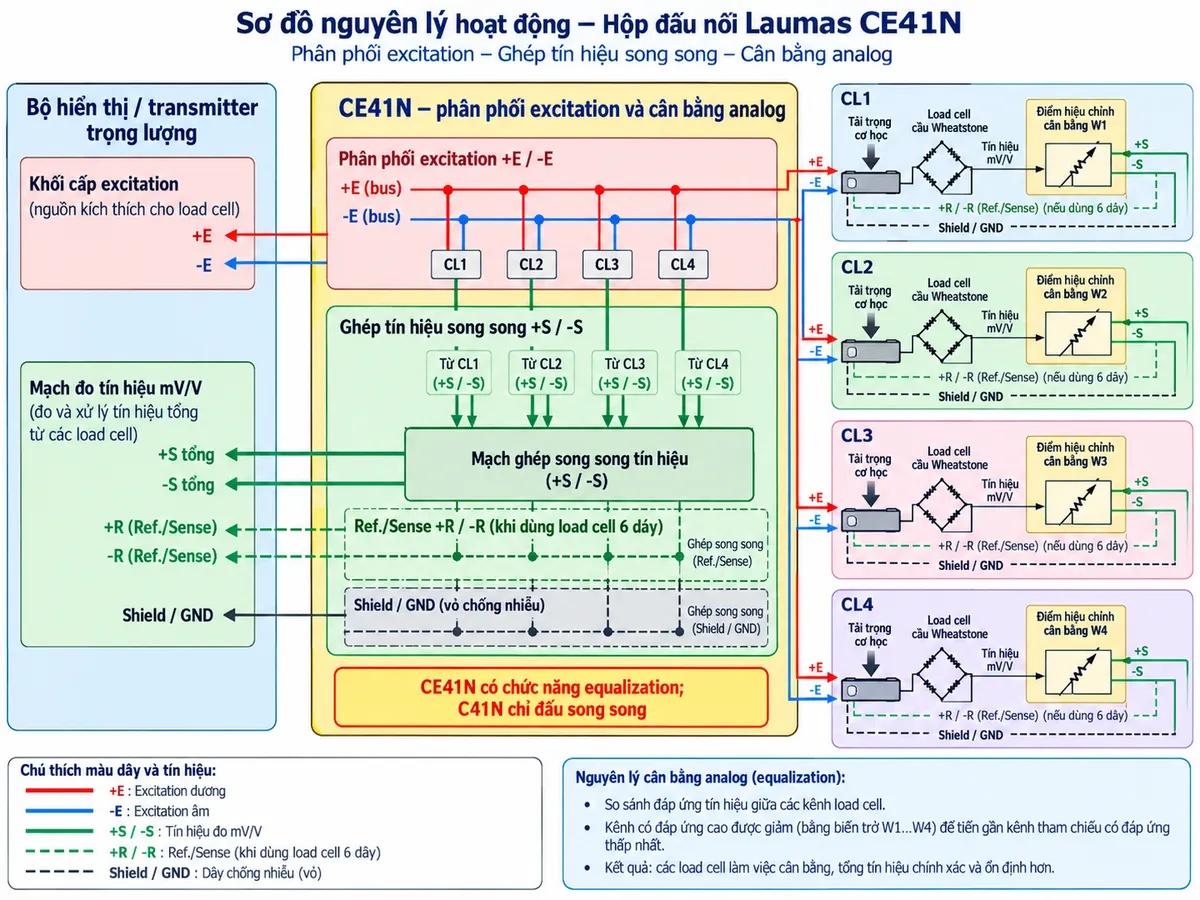

Nguyên lý cân bằng tín hiệu

Khi tải trọng tác động lên từng load cell, các điện trở strain-gauge trong cầu Wheatstone thay đổi và tạo ra tín hiệu điện mV/V tỷ lệ với tải trọng. Trong một hệ thống có nhiều load cell, sai khác nhỏ về độ nhạy của cảm biến và cơ khí lắp đặt có thể làm cho cùng một tải mẫu nhưng đặt tại các vị trí khác nhau tạo ra giá trị không hoàn toàn giống nhau.

Bo equalization của CE41N cho phép kỹ thuật viên hiệu chỉnh phản hồi của từng load cell. Khi cân bằng, tải thử được đặt lần lượt tại từng vị trí cảm biến để so sánh giá trị. Các kênh có đáp ứng cao hơn được điều chỉnh giảm để tiến gần kênh có đáp ứng thấp nhất. Sau quá trình này, tín hiệu của các load cell được ghép lại thành tín hiệu tổng và truyền về thiết bị cân để hiệu chuẩn, xử lý và hiển thị trọng lượng.

Ứng dụng điển hình

Nhờ khả năng cân bằng 4 load cell, CE41N thích hợp cho các hệ thống cân mà độ chính xác không chỉ phụ thuộc tổng tải mà còn phụ thuộc sự đồng đều giữa nhiều điểm đỡ.

• Cân sàn và cân bàn sử dụng nhiều load cell.
• Bồn cân, silo và phễu cân có nhiều chân đỡ.
• Hệ thống cân định lượng nguyên liệu.
• Máy đóng gói và thiết bị cân tích hợp trong dây chuyền tự động hóa.
• Các kết cấu cân cần giảm sai lệch khi tải di chuyển giữa những vị trí cảm biến khác nhau.

Cam kết và nơi mua Laumas CE41N chính hãng

Khi lựa chọn CE41N chính hãng, cần kiểm tra số lượng load cell, cấu hình 4 dây hoặc 6 dây, độ nhạy cảm biến và bộ hiển thị/transmitter sử dụng trong hệ thống. Việc chọn đúng phiên bản equalization giúp tránh nhầm với hộp C41N chỉ thực hiện kết nối song song.

Khách hàng cần mua Hộp đấu nối Laumas CE41N có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình load cell và nhận thông tin kỹ thuật, báo giá sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas CE41N dùng để làm gì?

Laumas CE41N dùng để kết nối và cân bằng tín hiệu của tối đa bốn load cell trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

CE41N kết nối được bao nhiêu load cell?

Sản phẩm hỗ trợ tối đa 4 load cell, loại 4 dây hoặc 6 dây.

CE41N có chức năng cân bằng từng load cell không?

Có. Bo mạch bên trong có các bộ chỉnh cho từng kênh, cho phép equalization độ nhạy load cell để giảm sai khác phản hồi giữa các vị trí cân.

CE41N khác C41N như thế nào?

CE41N có bo mạch equalization để hiệu chỉnh từng load cell, trong khi C41N là hộp đấu song song và không cung cấp chức năng cân bằng riêng từng kênh.

CE41N có hỗ trợ load cell 6 dây không?

Có. CE41N hỗ trợ cả load cell 4 dây và 6 dây. Với cấu hình 6 dây, hệ thống sử dụng thêm đường Ref./Sense theo sơ đồ đấu nối của Laumas và thiết bị cân.

CE41N có cấp bảo vệ bao nhiêu?

Hộp có cấp bảo vệ IP67. Mức bảo vệ này phụ thuộc việc đóng kín vỏ, lắp đầu cáp và thi công đúng hướng dẫn.

Vỏ của CE41N được làm bằng vật liệu gì?

CE41N sử dụng vỏ ABS, khác với các phiên bản hộp đấu nối Laumas sử dụng vỏ thép không gỉ.

CE41N có được đấu trực tiếp nguồn AC không?

Không. CE41N nằm trong mạch excitation và tín hiệu của load cell, vì vậy không đưa AC L/N trực tiếp vào các đầu nối load cell hoặc bo equalization.

CE41N có phù hợp cho cân bồn và cân sàn không?

Có. Đây là những ứng dụng điển hình của hộp equalization nhiều load cell, đặc biệt khi cần cân bằng phản hồi giữa các điểm đỡ trước khi thực hiện hiệu chuẩn tổng thể hệ thống cân.
