Hộp đấu nối Laumas CIP67N

Hộp đấu nối Laumas CIP67N – kết nối song song tối đa 4 load cell

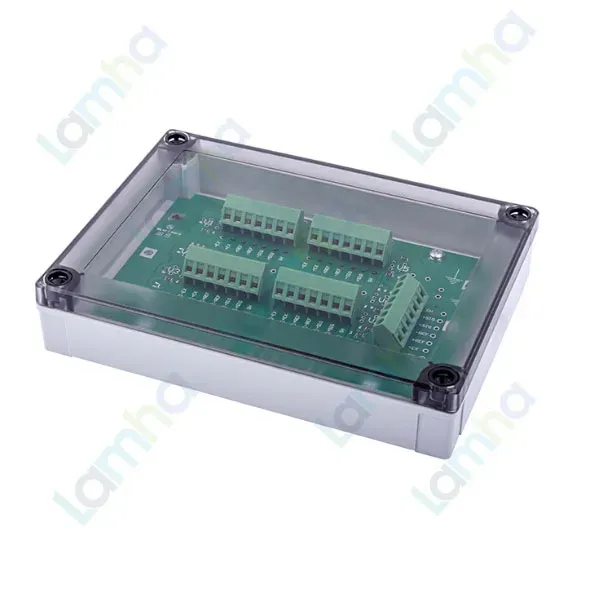

Hộp đấu nối Laumas CIP67N là junction box dùng để kết nối song song tối đa 4 load cell trong hệ thống cân điện tử. Model CIP67N sử dụng hộp ABS, hỗ trợ load cell 4 dây hoặc 6 dây và có cấp bảo vệ IP67, phù hợp cho cân bồn, cân silo, cân phễu, cân sàn và nhiều ứng dụng cân công nghiệp cần tập trung dây cảm biến trước khi đưa tín hiệu về bộ hiển thị hoặc transmitter trọng lượng.

Laumas là thương hiệu Italia chuyên về cân và định lượng công nghiệp, được thành lập năm 1984 tại Parma. Danh mục của hãng bao gồm load cell, bộ hiển thị, transmitter trọng lượng và phụ kiện đấu nối dành cho máy móc và hệ thống tự động hóa cân.

Thông số và đặc tính chính

Đặc tính	Thông tin
Chức năng	Bo đấu nối song song load cell
Số load cell kết nối	Tối đa 4 load cell
Kiểu load cell hỗ trợ	4 dây hoặc 6 dây
Vật liệu hộp	ABS
Cấp bảo vệ	IP67
Kích thước	180 x 130 x 35 mm
Khoảng cách tâm lỗ lắp	163 x 113 mm
Ký hiệu terminal	SH, +SIG, -SIG, -REF, +REF, +EX, -EX
Đánh dấu/chứng nhận được công bố	CE, EAC, UKCA

Ưu điểm và tính năng nổi bật của Laumas CIP67N

Điểm đặc trưng của CIP67N là thiết kế đơn giản dành cho đấu song song load cell. Bo mạch tập trung các đường excitation, signal, reference và shield của tối đa bốn cảm biến rồi đưa chúng về một tuyến kết nối chung tới thiết bị cân.

• Kết nối song song tối đa 4 load cell trong một hộp đấu nối.
• Hỗ trợ cả cảm biến tải 4 dây và 6 dây.
• Các terminal SH, +SIG, -SIG, -REF, +REF, +EX và -EX giúp tổ chức dây tín hiệu rõ ràng.
• Vỏ ABS và cấp bảo vệ IP67 phù hợp với nhiều môi trường công nghiệp khi lắp đặt đúng kỹ thuật.
• Kích thước gọn, thuận tiện bố trí gần cụm load cell để giảm chiều dài các nhánh cáp riêng lẻ.
• Cho phép tập trung shield nhằm hỗ trợ kiểm soát nhiễu cho tuyến tín hiệu mV/V.

Cần lưu ý rằng CIP67N là hộp đấu song song; tài liệu của Laumas không mô tả model này như một bo equalization. Vì vậy không nên nhầm CIP67N với các junction box thuộc dòng CE có chức năng cân bằng từng kênh.

Chức năng, nguyên lý hoạt động và ứng dụng CIP67N

Đấu nối CIP67N với transmitter và load cell

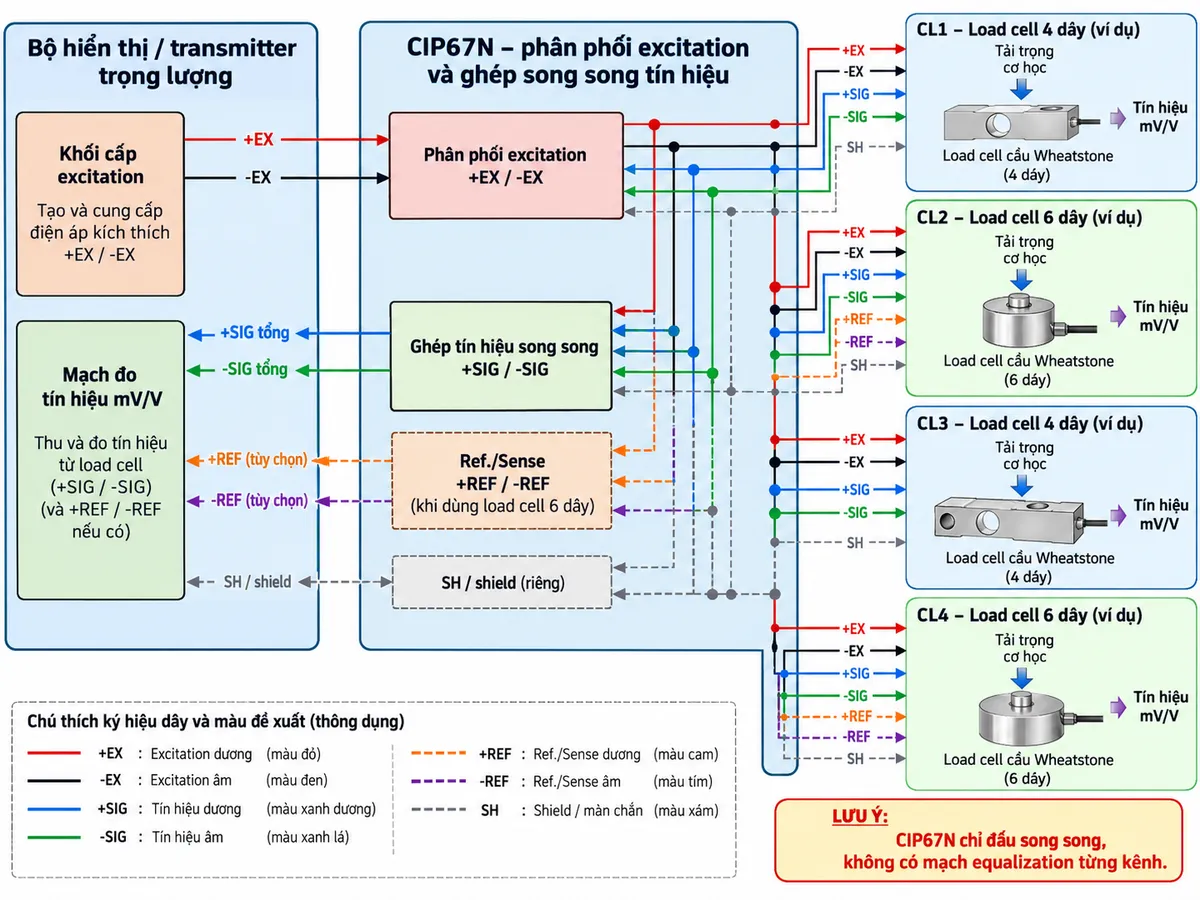

Trong hệ thống cân điển hình, bộ hiển thị hoặc transmitter trọng lượng cấp excitation +EX/-EX tới CIP67N. Bo mạch trong hộp phân phối nguồn kích thích này song song đến các load cell CL1, CL2, CL3 và CL4. Tín hiệu mV/V từ mỗi cảm biến quay lại hộp qua +SIG/-SIG rồi được ghép song song để tạo đường tín hiệu chung trở về thiết bị đo.

Với load cell 6 dây, các terminal +REF/-REF được dùng cho đường Ref./Sense. Terminal SH dành cho shield của cáp. Khi sử dụng load cell 4 dây với tuyến cáp đầu ra phù hợp, các đường reference phải được đấu theo đúng sơ đồ của Laumas và cấu hình của transmitter, không tự ý gán hoặc nối terminal theo suy đoán.

Nguyên lý hoạt động của bo đấu song song

Nguyên lý CIP67N là phân phối chung excitation tới các load cell và ghép song song tín hiệu của các cảm biến. Khi tải trọng cơ học tác động lên từng load cell, cầu điện trở Wheatstone tạo ra tín hiệu vi sai mức mV/V tỷ lệ với tải. Các tín hiệu được đưa về đường +SIG/-SIG chung và truyền tới mạch đo của transmitter hoặc bộ hiển thị.

Khác với bo equalization, CIP67N không thực hiện thao tác hiệu chỉnh giảm riêng từng kênh. Việc lựa chọn load cell tương thích, lắp đặt cơ khí đồng đều và hiệu chuẩn toàn bộ hệ thống tại thiết bị cân vì thế vẫn là các bước quan trọng để đạt kết quả đo chính xác.

Ứng dụng điển hình

Hộp đấu nối 4 load cell CIP67N thích hợp cho các hệ thống cân cần gom nhiều cảm biến về một bộ xử lý trọng lượng nhưng không yêu cầu mạch equalization tích hợp trong junction box.

• Cân bồn và silo sử dụng nhiều chân đỡ.
• Cân phễu và hệ thống cân định lượng.
• Cân sàn và bàn cân sử dụng nhiều load cell.
• Máy đóng gói, phối trộn và dây chuyền cân tự động.
• Hệ thống cần tập trung dây load cell và đưa một tuyến tín hiệu chung về transmitter.

Cam kết và nơi mua Hộp đấu nối Laumas CIP67N

Khi lựa chọn Laumas CIP67N chính hãng, cần xác định đúng số lượng load cell, cấu hình 4 dây hoặc 6 dây, kiểu cáp đầu ra, phương án shield và thiết bị cân sử dụng. Đấu nối đúng excitation, signal và Ref./Sense giúp hạn chế lỗi tín hiệu và bảo đảm hệ thống hoạt động theo đúng thiết kế.

Khách hàng cần mua Hộp đấu nối Laumas CIP67N chính hãng hoặc cần tư vấn lựa chọn junction box cho hệ thống cân có thể liên hệ thietbicodien để được hỗ trợ lựa chọn cấu hình phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CIP67N dùng để làm gì?

CIP67N là hộp đấu nối dùng để kết nối song song tối đa 4 load cell và đưa các đường tín hiệu chung về bộ hiển thị hoặc transmitter trọng lượng.

CIP67N kết nối được bao nhiêu load cell?

Model này hỗ trợ tối đa 4 load cell đấu song song.

CIP67N hỗ trợ load cell 6 dây không?

Có. Hộp hỗ trợ load cell 4 dây và 6 dây; cấu hình 6 dây sử dụng thêm các đường +REF/-REF cho Ref./Sense.

CIP67N có chức năng equalization không?

Không. CIP67N được Laumas mô tả là bo kết nối song song cho tối đa 4 load cell, không phải bo equalization cân bằng riêng từng kênh.

CIP67N có những terminal nào?

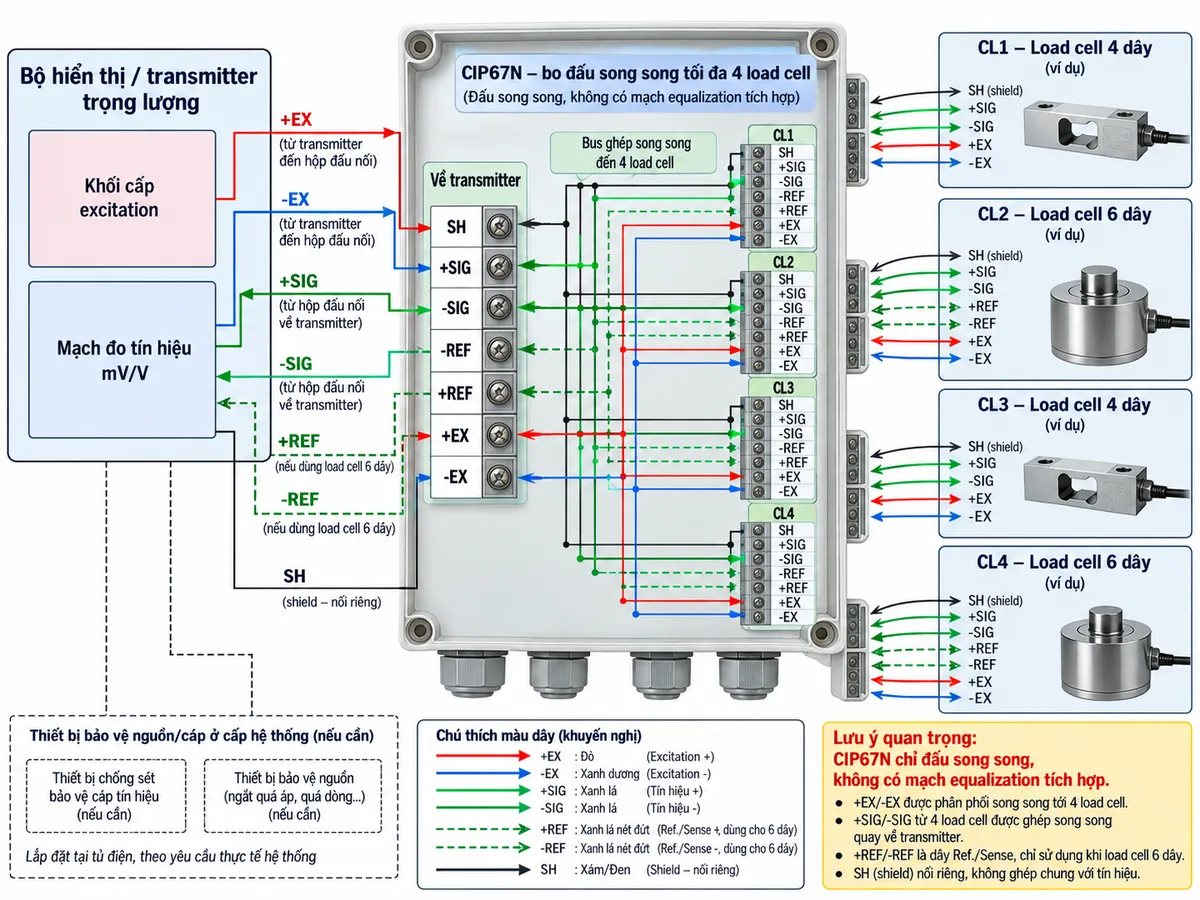

Tài liệu đấu nối thể hiện các ký hiệu SH, +SIG, -SIG, -REF, +REF, +EX và -EX cho việc kết nối load cell và tuyến cáp về thiết bị cân.

Cấp bảo vệ của CIP67N là bao nhiêu?

Hộp có cấp bảo vệ IP67, giúp bảo vệ phần đấu nối khỏi bụi và nước khi được lắp đặt, đóng kín và đi cáp đúng yêu cầu.

Kích thước CIP67N là bao nhiêu?

Kích thước hộp là 180 x 130 x 35 mm, với khoảng cách tâm lỗ lắp 163 x 113 mm.

Sau khi đấu load cell qua CIP67N có cần hiệu chuẩn cân không?

Có. CIP67N chỉ thực hiện kết nối song song; sau khi hoàn tất đấu dây và lắp đặt cơ khí, hệ thống vẫn cần zero và hiệu chuẩn trọng lượng theo quy trình của bộ hiển thị hoặc transmitter sử dụng.
