Hộp đấu nối Laumas CE41PATEX

Hộp đấu nối Laumas CE41PATEX – hộp cân bằng load cell ATEX/IECEx

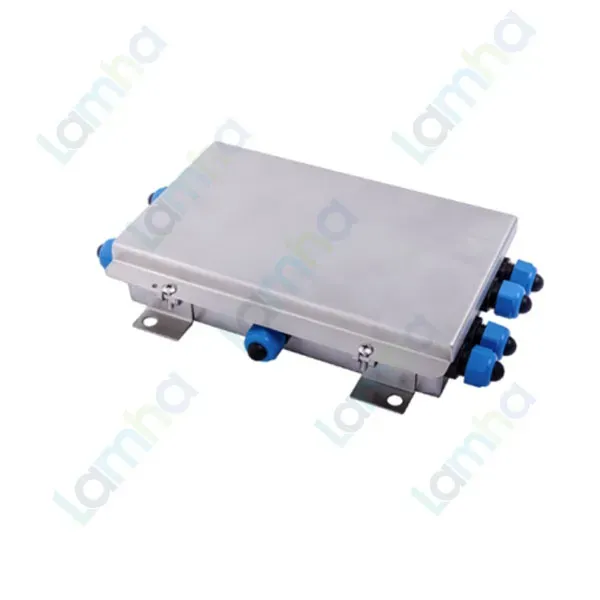

Hộp đấu nối Laumas CE41PATEX là hộp nối bằng thép không gỉ AISI 304 tích hợp bo mạch cân bằng cho tối đa 4 load cell loại 4 dây hoặc 6 dây. Sản phẩm được thiết kế cho hệ thống cân công nghiệp làm việc trong khu vực nguy hiểm, hỗ trợ cấu hình ATEX/IECEx và giúp tập trung đấu nối, phân phối excitation, cân bằng tín hiệu trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

LAUMAS là thương hiệu Italia chuyên phát triển load cell, bộ hiển thị cân, transmitter trọng lượng, hộp đấu nối và các giải pháp cân công nghiệp. Với CE41PATEX, hãng kết hợp kết cấu hộp inox nhỏ gọn với bo equalization cho hệ thống cân nhiều cảm biến trong môi trường có yêu cầu về an toàn chống nổ.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Chức năng	Hộp nối tích hợp bo mạch cân bằng tín hiệu load cell
Số load cell kết nối	Tối đa 4 load cell
Kiểu load cell hỗ trợ	4 dây hoặc 6 dây
Vật liệu hộp	Thép không gỉ AISI 304
Cấp bảo vệ	IP67
Phê duyệt	ATEX / IECEx
Khu vực sử dụng theo công bố hiện hành	Zone 1 và Zone 21
Số đầu cáp / nút bịt	4 + 1
Ren đầu cáp	M12×1,5
Nhiệt độ làm việc	-20 °C đến +60 °C
Kích thước	176 × 90 × 42 mm
Khoảng cách tâm lỗ lắp	20 × 160 mm

Ưu điểm và tính năng nổi bật của Laumas CE41PATEX

Điểm nổi bật của Laumas CE41PATEX là khả năng kết hợp đấu nối và cân bằng nhiều load cell trong một hộp inox có chứng nhận dùng cho môi trường nguy hiểm. Đây là giải pháp phù hợp khi hệ thống cân cần nhiều điểm đỡ nhưng vẫn phải duy trì sự đồng đều về tín hiệu giữa các cảm biến.

• Kết nối tối đa 4 load cell trên cùng một bo mạch.
• Hỗ trợ cả load cell 4 dây và load cell 6 dây có Ref./Sense.
• Có các điểm hiệu chỉnh W1, W2, W3 và W4 tương ứng với từng kênh CL1 đến CL4 để cân bằng độ nhạy.
• Vỏ thép không gỉ AISI 304 giúp tăng khả năng chống ăn mòn trong môi trường công nghiệp.
• Cấp bảo vệ IP67 hỗ trợ bảo vệ bo mạch và đầu nối khi hộp được lắp đặt, đóng kín đúng hướng dẫn.
• Thiết kế 4 + 1 đầu cáp giúp bố trí dây từ bốn load cell và một cáp chung về thiết bị cân.
• ATEX/IECEx phù hợp cho hệ thống cân tại khu vực nguy hiểm khi toàn bộ vòng đo được thiết kế đúng hồ sơ chứng nhận.

So với CE41ATEX có kích thước hộp lớn hơn, CE41PATEX sử dụng dạng hộp inox nhỏ gọn 176 × 90 × 42 mm. Vì vậy, khi thiết kế sơ đồ điện cần sử dụng đúng bản vẽ và tài liệu dành riêng cho CE41PATEX, không tự chuyển các chi tiết của model CE41ATEX sang phiên bản này.

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CE41PATEX

Chức năng đấu nối trong hệ thống cân ATEX/IECEx

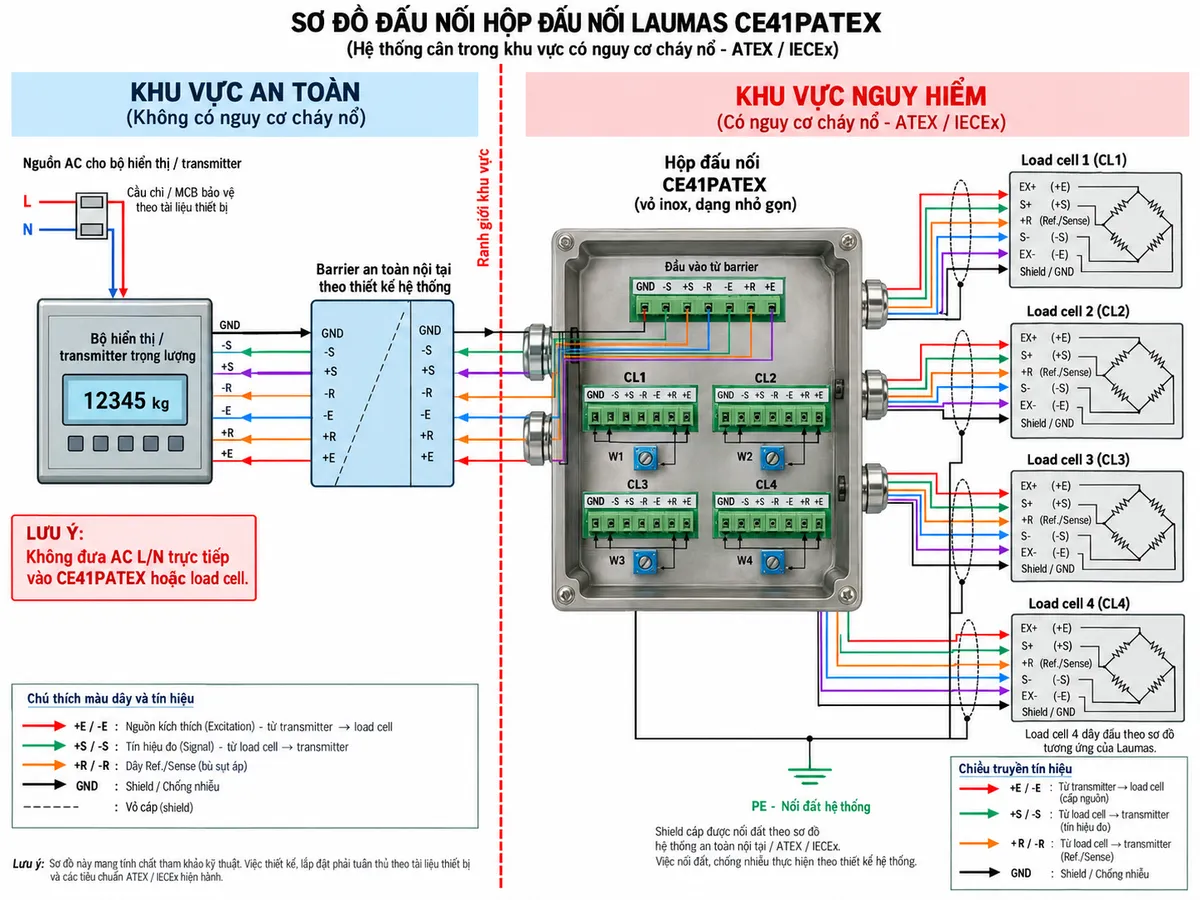

Hộp đấu nối CE41PATEX nằm giữa các load cell và thiết bị đo trọng lượng. Bo mạch có một nhóm đầu nối chung và bốn nhóm CL1, CL2, CL3, CL4. Các đường điện sử dụng ký hiệu GND, -S, +S, -R, -E, +R và +E; trong đó +E/-E là excitation, +S/-S là tín hiệu cân, +R/-R là Ref./Sense khi sử dụng load cell 6 dây và GND dùng cho shield.

Trong ứng dụng vùng nguy hiểm, đường tín hiệu từ CE41PATEX về khu vực an toàn phải đi qua barrier an toàn nội tại phù hợp với thiết kế và hồ sơ ATEX/IECEx của toàn hệ thống. CE41PATEX không phải thiết bị nhận AC L/N trực tiếp; nguồn AC chỉ được cấp cho các thiết bị điện tử phù hợp ở phía hệ thống theo tài liệu của từng thiết bị.

Nguyên lý cân bằng tín hiệu

Khi tải trọng tác động lên từng load cell, cầu Wheatstone tạo ra tín hiệu mV/V tỷ lệ với tải trọng. Trong hệ thống nhiều cảm biến, sai khác độ nhạy và phân bố cơ khí có thể làm cho giá trị đo tại từng điểm tải không hoàn toàn giống nhau.

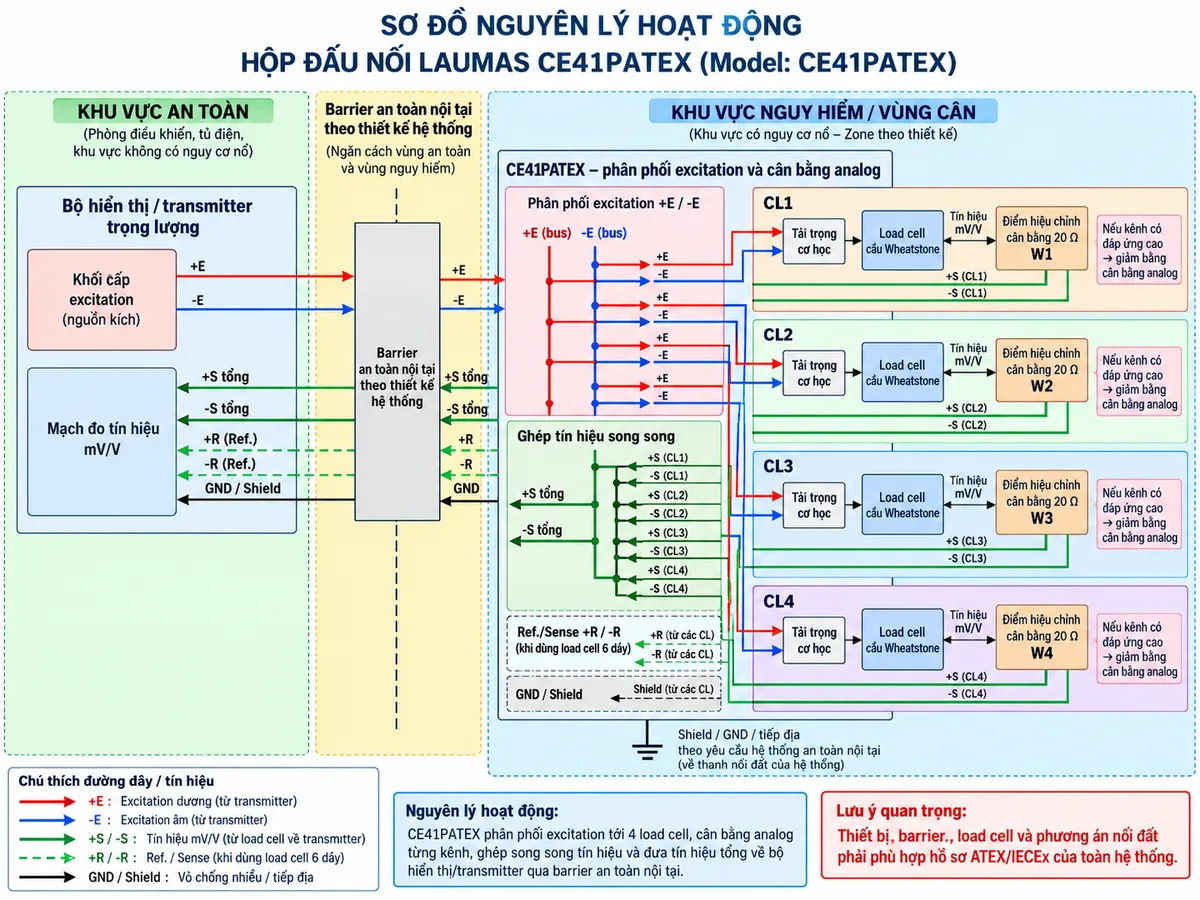

Bo equalization của CE41PATEX cho phép kỹ thuật viên hiệu chỉnh riêng từng kênh CL1 đến CL4 thông qua W1 đến W4. Trong quá trình cân bằng, tải mẫu được đặt lần lượt tại các vị trí tương ứng với từng load cell. Những kênh có phản hồi cao hơn được giảm dần để đưa kết quả về gần kênh tham chiếu có phản hồi thấp nhất. Sau khi các điểm tải đạt mức đồng đều cần thiết, hệ thống mới thực hiện hiệu chuẩn trọng lượng tổng thể trên bộ hiển thị hoặc transmitter.

Đối với load cell 2 mV/V, tài liệu hướng dẫn của dòng bo equalization yêu cầu chênh lệch độ nhạy giữa các load cell không lớn hơn 0,1 mV/V; với load cell 3 mV/V, giới hạn tương ứng không lớn hơn 0,15 mV/V.

Ứng dụng điển hình

Nhờ khả năng cân bằng tối đa 4 load cell trong khu vực ATEX/IECEx, CE41PATEX phù hợp với các hệ thống cân nhiều điểm đỡ hoạt động tại nơi có khả năng xuất hiện khí, hơi hoặc bụi dễ cháy, khi toàn bộ vòng đo được thiết kế và chứng nhận phù hợp.

• Bồn cân và phễu cân trong nhà máy hóa chất.
• Silo và hệ thống cân nguyên liệu dạng bột.
• Hệ thống định lượng trong khu vực có phân loại nguy hiểm.
• Máy cân và thiết bị phối liệu trong dây chuyền công nghiệp.
• Hệ thống cân sàn hoặc kết cấu cân nhiều điểm đỡ cần cân bằng độ nhạy load cell.
• Ứng dụng cần hộp inox IP67 nhỏ gọn kết hợp yêu cầu ATEX/IECEx.

Cam kết và nơi mua Laumas CE41PATEX chính hãng

Khi lựa chọn Laumas CE41PATEX chính hãng, cần kiểm tra đúng số lượng load cell, cấu hình 4 dây hoặc 6 dây, độ nhạy cảm biến, phân loại vùng nguy hiểm và barrier sử dụng trong vòng đo. Với hệ thống ATEX/IECEx, sự phù hợp phải được xem xét trên toàn bộ hệ thống chứ không chỉ riêng hộp đấu nối.

Khách hàng cần mua Hộp đấu nối Laumas CE41PATEX có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình load cell, yêu cầu ATEX/IECEx và nhận thông tin kỹ thuật, báo giá sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas CE41PATEX dùng để làm gì?

Laumas CE41PATEX dùng để kết nối và cân bằng tín hiệu của tối đa bốn load cell trước khi truyền tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng trong hệ thống cân có yêu cầu ATEX/IECEx.

CE41PATEX kết nối được bao nhiêu load cell?

Sản phẩm hỗ trợ tối đa 4 load cell, loại 4 dây hoặc 6 dây.

CE41PATEX có hỗ trợ cân bằng từng load cell không?

Có. Bo mạch có các điểm hiệu chỉnh W1, W2, W3 và W4 tương ứng với bốn kênh CL1 đến CL4 để cân bằng phản hồi giữa các load cell.

CE41PATEX có dùng được với load cell 6 dây không?

Có. Với load cell 6 dây, ngoài excitation +E/-E và signal +S/-S, hệ thống còn sử dụng +R/-R làm đường Ref./Sense theo sơ đồ của Laumas và thiết bị đo đi kèm.

CE41PATEX có cấp bảo vệ bao nhiêu?

Hộp có cấp bảo vệ IP67. Mức bảo vệ thực tế phụ thuộc việc lắp đặt đầu cáp, đóng kín hộp và thi công đúng hướng dẫn kỹ thuật.

CE41PATEX có thể đấu trực tiếp nguồn AC L/N không?

Không. CE41PATEX làm việc với các đường excitation và tín hiệu load cell, không nhận AC L/N trực tiếp. Nguồn AC chỉ cấp cho thiết bị điện tử thích hợp theo tài liệu của nhà sản xuất.

Có cần barrier an toàn nội tại khi sử dụng CE41PATEX không?

Trong cấu hình lắp đặt tại khu vực nguy hiểm, tài liệu kỹ thuật thể hiện barrier được bố trí ở khu vực an toàn. Barrier an toàn nội tại phải được lựa chọn theo thiết kế vòng đo, phân loại khu vực và hồ sơ ATEX/IECEx của toàn hệ thống.

CE41PATEX có phù hợp với Zone 1 và Zone 21 không?

Trang sản phẩm hiện hành của hãng công bố ATEX/IECEx cho Zone 1 và Zone 21. Khi triển khai thực tế, cần đối chiếu phiên bản chứng nhận đi kèm sản phẩm và yêu cầu phân vùng của dự án.

CE41PATEX khác CE41ATEX như thế nào?

Cả hai đều là hộp equalization cho tối đa bốn load cell và có phê duyệt ATEX/IECEx, nhưng CE41PATEX có kiểu vỏ nhỏ gọn 176 × 90 × 42 mm, trong khi CE41ATEX sử dụng kiểu hộp và bố trí phần cứng khác. Vì vậy cần sử dụng đúng bản vẽ đấu nối và phụ kiện của từng model.
