Hộp đấu nối Laumas CE41NR

Hộp đấu nối Laumas CE41NR – bo cân bằng tối đa 4 load cell

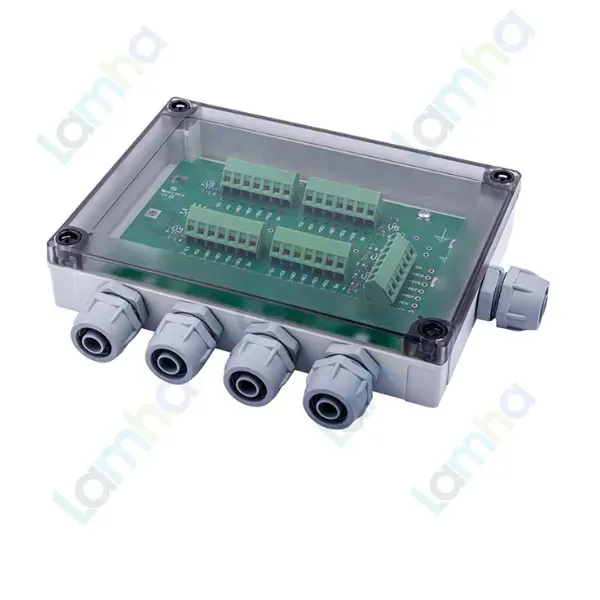

Hộp đấu nối Laumas CE41NR là hộp nối tín hiệu dành cho hệ thống cân sử dụng tối đa 4 load cell, tích hợp bo equalization cân bằng tín hiệu load cell và hỗ trợ cảm biến loại 4 dây hoặc 6 dây. Model CE41NR sử dụng vỏ ABS cấp bảo vệ IP67 và cấu hình 4 + 1 đầu nối PVC cho ống bảo vệ dây, phù hợp để tập trung dây tín hiệu và hiệu chỉnh các điểm cân trong nhiều ứng dụng cân công nghiệp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị, transmitter trọng lượng và các phụ kiện đấu nối phục vụ hệ thống cân tự động trong nhà máy, máy móc và dây chuyền sản xuất.

Thông số và đặc tính chính của CE41NR

Đặc tính	Thông tin
Chức năng	Hộp đấu nối tích hợp bo cân bằng tín hiệu load cell
Số load cell kết nối	Tối đa 4 load cell
Kiểu load cell hỗ trợ	4 dây hoặc 6 dây
Vật liệu hộp	ABS
Cấp bảo vệ	IP67
Đầu nối cáp	4 + 1 đầu nối PVC cho ống bảo vệ dây
Kích thước	180 x 130 x 35 mm
Khoảng cách tâm lỗ lắp	163 x 113 mm
Nhiệt độ làm việc	-20 °C đến +60 °C
Các ký hiệu đấu nối	SH, +SIG, -SIG, -REF, +REF, +EX, -EX
Cáp nối thiết bị với cấu hình 4 dây	Cáp có shield, tiết diện tối thiểu 4 x 0,5 mm²
Cáp nối thiết bị với cấu hình 6 dây	Cáp có shield, tiết diện tối thiểu 6 x 0,2 mm²

Ưu điểm và tính năng nổi bật của Laumas CE41NR

Điểm nổi bật của Laumas CE41NR là khả năng vừa tập trung kết nối vừa thực hiện cân bằng tối đa 4 load cell. Đây là khác biệt quan trọng so với hộp chỉ đấu song song, đặc biệt hữu ích trên cân bồn, cân phễu hoặc kết cấu cân nhiều chân, nơi tín hiệu giữa các load cell có thể có sai khác nhỏ.

• Tích hợp bo equalization cho hệ thống sử dụng tối đa 4 cảm biến tải.
• Hỗ trợ cả load cell 4 dây và load cell 6 dây có đường Ref./Sense.
• Các đường excitation, signal, reference và shield được đưa về các terminal có ký hiệu rõ ràng.
• Vỏ ABS với cấp bảo vệ IP67 hỗ trợ làm việc trong môi trường công nghiệp khi lắp đặt đúng kỹ thuật.
• Sử dụng 4 + 1 đầu nối PVC cho ống bảo vệ dây, thuận tiện khi tổ chức hệ thống cáp load cell.
• Cho phép tập trung tín hiệu của nhiều cảm biến trước khi đưa về bộ hiển thị hoặc transmitter trọng lượng.
• Thiết kế phù hợp cho các hệ thống cần hiệu chỉnh sự đồng đều giữa các điểm đặt tải.

So với CE41N, CE41NR cùng thuộc nhóm hộp cân bằng tối đa 4 load cell nhưng phiên bản CE41NR sử dụng đầu nối PVC cho ống bảo vệ dây, trong khi CE41N sử dụng bộ cable gland/plug polyamide.

Chức năng, nguyên lý hoạt động và ứng dụng Laumas CE41NR

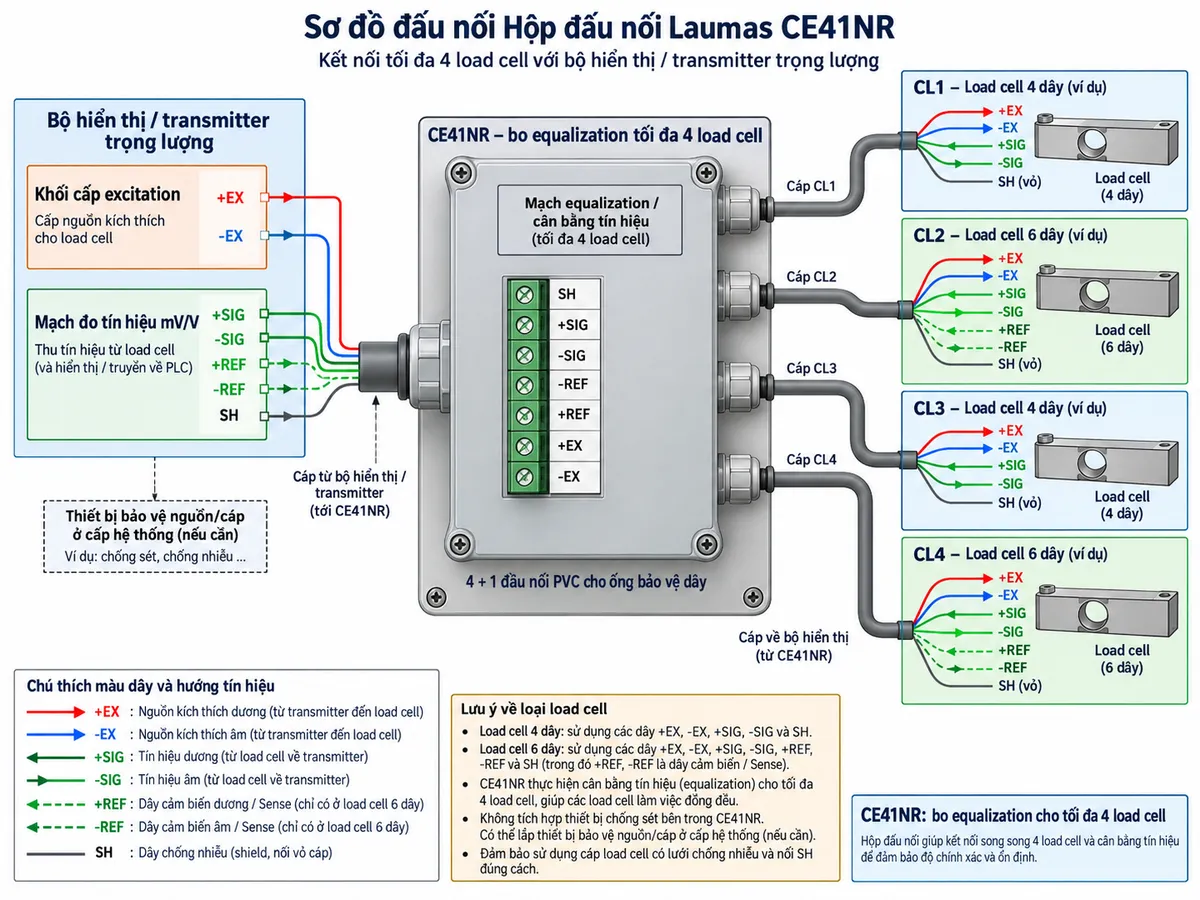

Sơ đồ đấu dây CE41NR với load cell và thiết bị cân

Bộ hiển thị hoặc transmitter trọng lượng cấp điện áp excitation tới CE41NR qua các đường +EX và -EX. Từ bo mạch trong hộp, nguồn kích thích được phân phối tới các load cell kết nối. Tín hiệu điện áp mức mV/V từ cảm biến trở về qua +SIG và -SIG, sau đó được tập trung để đưa về mạch đo của thiết bị cân.

Với load cell 6 dây, các đường +REF và -REF được sử dụng cho Ref./Sense. Terminal SH dùng cho shield cáp theo sơ đồ đấu nối của nhà sản xuất. Khi dùng load cell 4 dây với đường truyền 6 dây về thiết bị cân, việc đấu các đường reference phải thực hiện đúng sơ đồ kỹ thuật tương ứng, không tự ý gán hoặc nối tắt ngoài hướng dẫn.

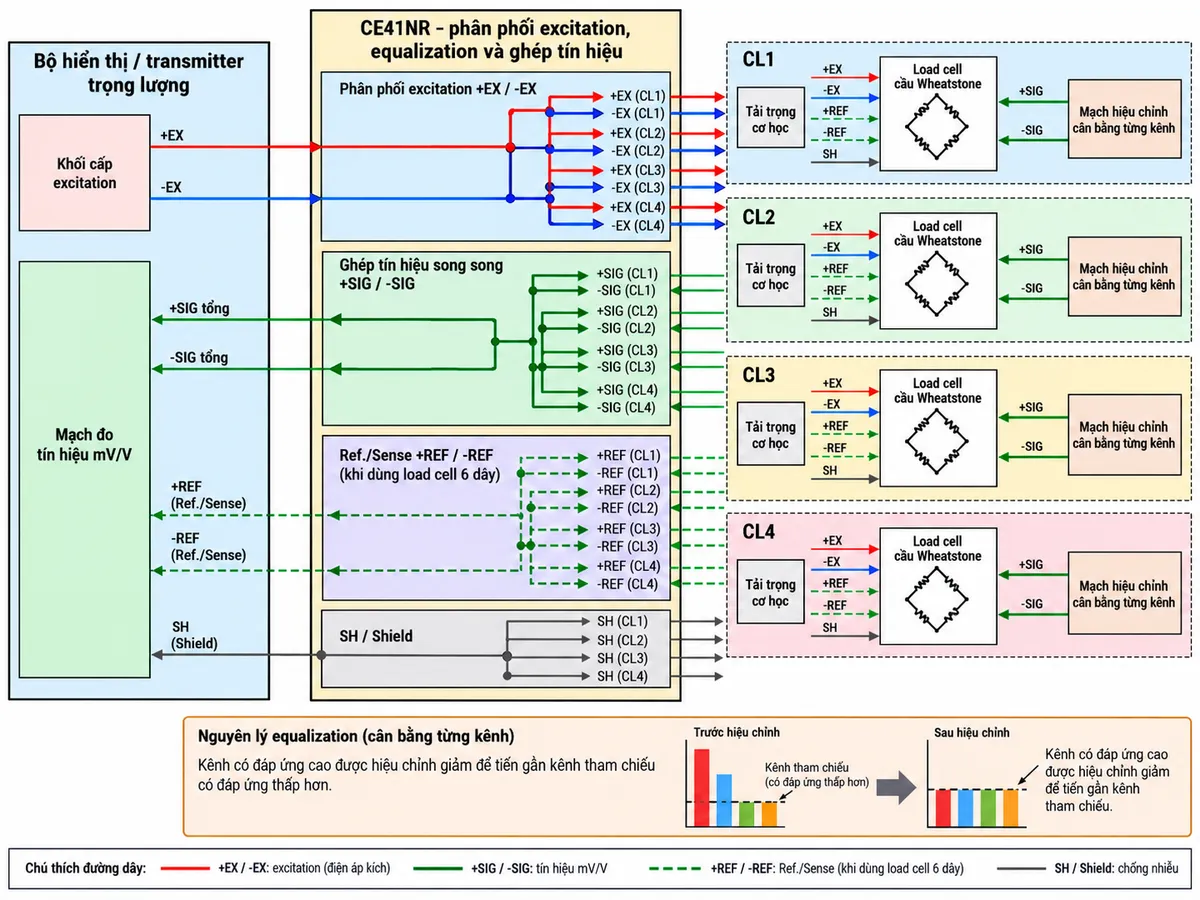

Nguyên lý cân bằng tín hiệu load cell

Bo cân bằng CE41NR cho phép hiệu chỉnh sự chênh lệch đáp ứng giữa tối đa 4 load cell trước khi tín hiệu tổng được đưa về bộ hiển thị hoặc transmitter. Trong hệ thống cân nhiều điểm, cùng một tải thử có thể tạo ra kết quả hơi khác nhau tại từng vị trí do đặc tính cảm biến, kết cấu cơ khí và phân bố tải.

Khi cân bằng, kỹ thuật viên kiểm tra lần lượt từng vị trí đặt tải và điều chỉnh kênh có đáp ứng cao để đưa kết quả tiến gần kênh tham chiếu có đáp ứng thấp hơn. Sau quá trình equalization, các tín hiệu được ghép và đưa về thiết bị cân để thực hiện zero, calibration và tính toán giá trị trọng lượng. Việc cân bằng hộp nối hỗ trợ cải thiện độ đồng đều giữa các điểm cân nhưng không thay thế quy trình hiệu chuẩn toàn bộ hệ thống.

Ứng dụng điển hình

Hộp đấu nối 4 load cell CE41NR phù hợp với các hệ thống cân sử dụng nhiều cảm biến tải cần tập trung cáp và cân bằng tín hiệu trước khi kết nối với bộ xử lý trọng lượng.

• Cân bồn và cân silo sử dụng nhiều chân đỡ.
• Cân phễu trong hệ thống định lượng và phối trộn.
• Bàn cân và kết cấu cân sử dụng nhiều load cell.
• Máy đóng gói, máy định lượng và thiết bị cân tự động.
• Hệ thống cân trong nhà máy cần gom tín hiệu load cell về một transmitter hoặc bộ hiển thị.

Cam kết và nơi mua Hộp đấu nối Laumas CE41NR

Khi lựa chọn CE41NR chính hãng, người dùng nên xác định đúng số lượng load cell, cấu hình 4 dây hoặc 6 dây, kiểu cáp về thiết bị cân và yêu cầu bảo vệ môi trường tại vị trí lắp đặt. Việc đấu nối đúng +EX/-EX, +SIG/-SIG, +REF/-REF và shield giúp hạn chế lỗi tín hiệu và hỗ trợ hệ thống cân hoạt động ổn định.

Khách hàng cần mua Hộp đấu nối Laumas CE41NR chính hãng hoặc cần tư vấn lựa chọn phụ kiện cho hệ thống cân có thể liên hệ thietbicodien để được hỗ trợ xác định cấu hình phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CE41NR dùng để làm gì?

Laumas CE41NR là hộp đấu nối tích hợp bo equalization, dùng để kết nối và cân bằng tín hiệu của tối đa 4 load cell trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

CE41NR kết nối được bao nhiêu load cell?

Model CE41NR hỗ trợ kết nối tối đa 4 load cell trong một hộp đấu nối.

CE41NR có hỗ trợ load cell 6 dây không?

Có. Sản phẩm hỗ trợ load cell 4 dây và 6 dây. Với cảm biến 6 dây, ngoài excitation và signal còn có các đường +REF/-REF phục vụ Ref./Sense.

CE41NR khác C41NR ở điểm nào?

CE41NR có bo cân bằng equalization cho các load cell, trong khi C41NR là phiên bản bo kết nối song song. Vì vậy CE41NR phù hợp khi hệ thống cần hiệu chỉnh sự chênh lệch đáp ứng giữa các vị trí cân.

CE41NR khác CE41N như thế nào?

Hai model đều là hộp cân bằng tối đa 4 load cell và hỗ trợ cấu hình 4/6 dây. Khác biệt đáng chú ý là CE41NR sử dụng 4 + 1 đầu nối PVC cho ống bảo vệ dây, còn CE41N sử dụng 4 + 1 cable gland/plug polyamide.

Cấp bảo vệ của CE41NR là bao nhiêu?

Hộp CE41NR có cấp bảo vệ IP67, phù hợp sử dụng trong nhiều môi trường công nghiệp khi cáp, đầu nối và nắp hộp được lắp đúng yêu cầu.

Có cần hiệu chuẩn lại hệ thống sau khi cân bằng CE41NR không?

Có. Equalization giúp làm đồng đều đáp ứng giữa các load cell nhưng sau khi hoàn tất hiệu chỉnh từng điểm, toàn bộ hệ thống cân vẫn cần được kiểm tra zero và hiệu chuẩn trọng lượng bằng quy trình phù hợp với thiết bị cân.
