Hộp đấu nối Laumas CE81PN

Hộp đấu nối Laumas CE81PN – bo cân bằng tối đa 8 load cell

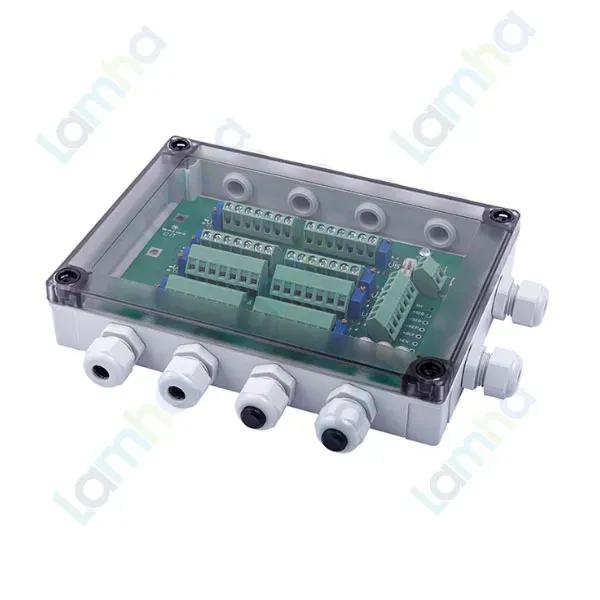

Hộp đấu nối Laumas CE81PN là hộp junction box tích hợp bo equalization dùng để kết nối và cân bằng tín hiệu cho tối đa 8 load cell loại 4 dây hoặc 6 dây. Model CE81PN sử dụng vỏ ABS, cấp bảo vệ IP67, phù hợp cho các hệ thống cân nhiều điểm cần tập trung dây cảm biến, cân bằng đáp ứng giữa các load cell và đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, transmitter và các phụ kiện kết nối phục vụ hệ thống cân điện tử trong máy móc, dây chuyền sản xuất và nhà máy công nghiệp.

Thông số và đặc tính chính

Đặc tính	Thông tin
Chức năng	Hộp đấu nối tích hợp bo equalization load cell
Số load cell hỗ trợ	Tối đa 8 load cell
Kiểu load cell	4 dây hoặc 6 dây
Vật liệu vỏ	ABS
Cấp bảo vệ	IP67
Đầu cáp	8 + 2 cable glands / plugs
Kích thước	180 x 130 x 35 mm
Khoảng cách tâm lỗ lắp	163 x 113 mm
Terminal tín hiệu	SH, +SIG, -SIG, -REF, +REF, +EX, -EX
Tiếp địa	Có terminal kết nối hệ thống tiếp địa
Bảo vệ	Thiết bị bảo vệ chống sét và phóng điện

Ưu điểm và tính năng nổi bật của Laumas CE81PN

Ưu điểm chính của CE81PN là kết hợp chức năng tập trung dây với cân bằng tín hiệu tối đa 8 load cell trong cùng một hộp. Giải pháp này phù hợp với cân bồn, silo, phễu hoặc kết cấu cân lớn, nơi nhiều cảm biến cùng tham gia đo tải và cần được điều chỉnh để giảm chênh lệch đáp ứng giữa các vị trí.

• Kết nối và equalization cho tối đa 8 load cell.
• Hỗ trợ cảm biến tải loại 4 dây và 6 dây.
• Cho phép tập trung excitation, signal, Ref./Sense và shield tại một điểm đấu nối.
• Vỏ ABS với cấp bảo vệ IP67 phù hợp nhiều môi trường công nghiệp.
• Trang bị 8 + 2 đầu cable gland / plug để tổ chức cáp load cell và cáp về thiết bị cân.
• Có terminal nối đất phục vụ liên kết với hệ thống tiếp địa.
• Tích hợp thiết bị bảo vệ chống sét và phóng điện theo thiết kế của sản phẩm.

Chức năng, nguyên lý hoạt động và ứng dụng CE81PN

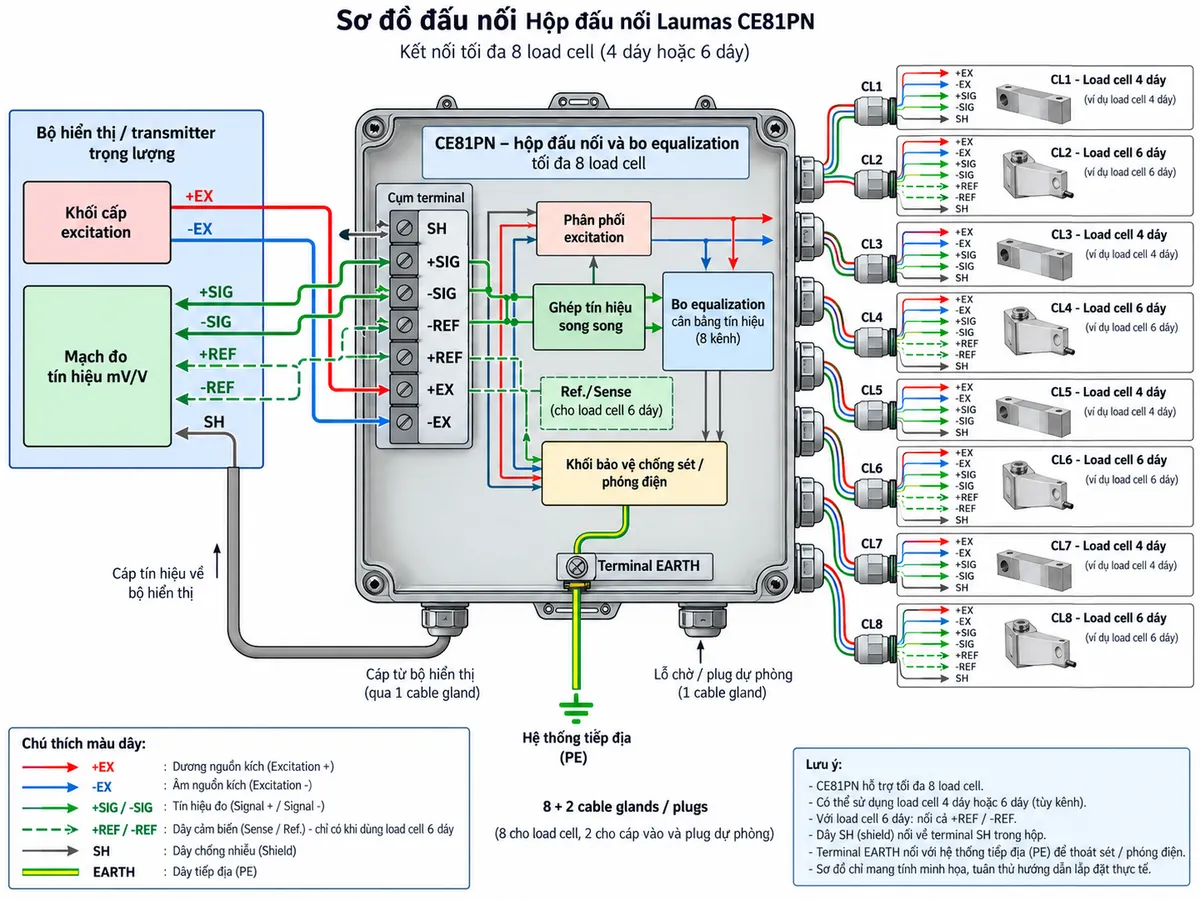

Kết nối CE81PN với bộ hiển thị và load cell

Bộ hiển thị hoặc transmitter trọng lượng cấp điện áp excitation tới hộp đấu nối CE81PN qua các đường +EX và -EX. Bo mạch trong hộp phân phối excitation tới các load cell được kết nối, trong khi tín hiệu mV/V từ từng cảm biến quay trở lại qua +SIG và -SIG để được xử lý, cân bằng và ghép về đường tín hiệu tổng.

Với load cell 6 dây, các terminal +REF và -REF đảm nhiệm đường Ref./Sense. Terminal SH dùng cho shield của cáp theo sơ đồ đấu nối của hệ thống. CE81PN đồng thời có terminal tiếp địa và thiết bị bảo vệ chống sét, phóng điện; việc nối shield và đất cần thực hiện đúng sơ đồ của nhà sản xuất và yêu cầu lắp đặt thực tế.

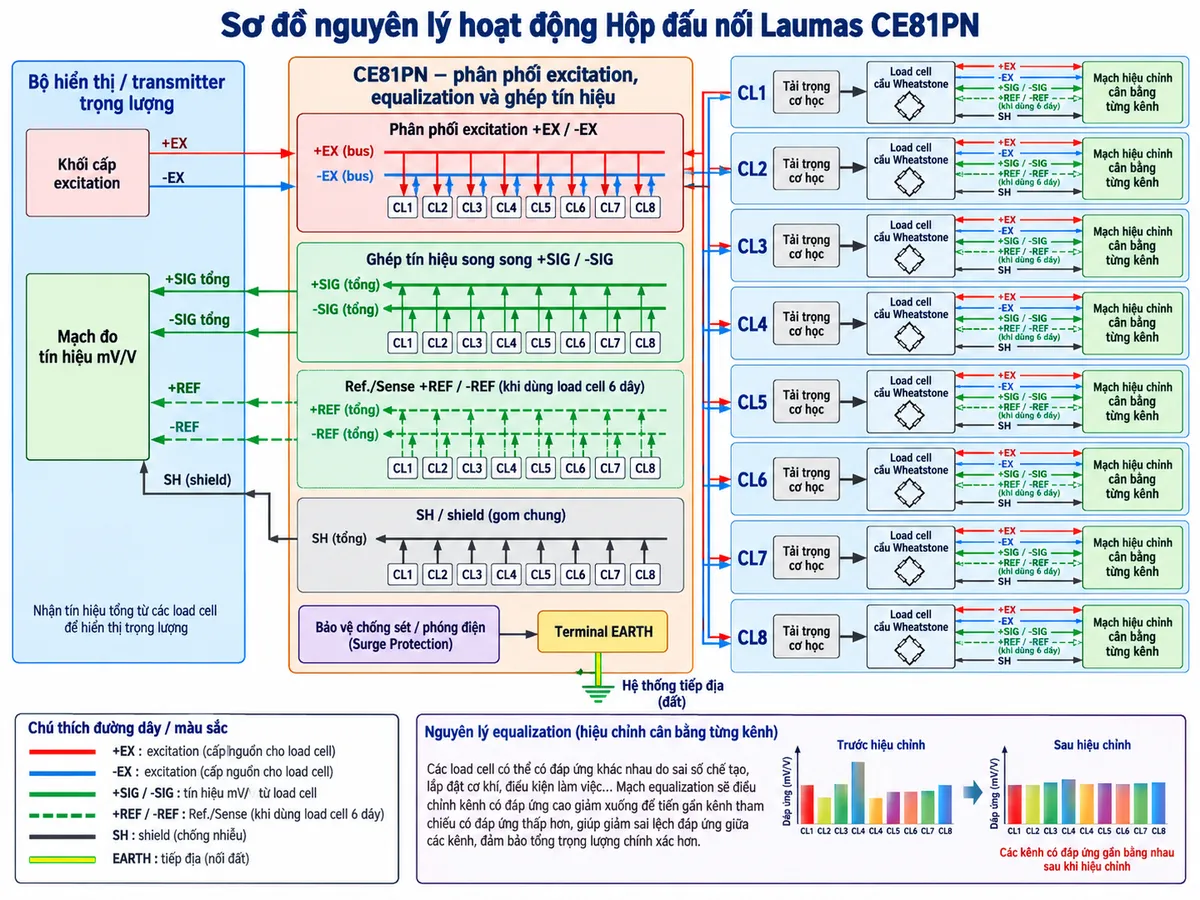

Nguyên lý equalization và ghép tín hiệu

Bo equalization CE81PN được sử dụng để giảm sai lệch đáp ứng giữa các load cell trong hệ thống cân nhiều điểm. Khi đặt tải kiểm tra tại từng vị trí, kỹ thuật viên so sánh kết quả và hiệu chỉnh từng kênh để các điểm cân cho đáp ứng gần nhau hơn trước khi tiến hành hiệu chuẩn tổng thể của hệ thống.

Sau phần equalization, tín hiệu của các load cell được ghép trong hộp và đưa về mạch đo mV/V của bộ hiển thị hoặc transmitter. Thiết bị cân tiếp tục thực hiện zero, calibration, tuyến tính hóa và chuyển đổi tín hiệu điện thành giá trị trọng lượng theo cấu hình của hệ thống.

Ứng dụng điển hình

Hộp đấu nối 8 load cell CE81PN thích hợp cho các hệ thống cân cần nhiều điểm đo và yêu cầu cân bằng tín hiệu trước khi đưa về thiết bị xử lý trọng lượng.

• Cân bồn và silo nhiều chân.
• Cân phễu trong dây chuyền định lượng và phối trộn.
• Bàn cân, cân sàn và kết cấu cân kích thước lớn.
• Máy cân định lượng và hệ thống đóng gói tự động.
• Hệ thống cân công nghiệp cần gom nhiều load cell về một bộ hiển thị hoặc transmitter.

Cam kết và nơi mua Hộp đấu nối Laumas CE81PN

Khi lựa chọn Laumas CE81PN chính hãng, cần xác định đúng số lượng load cell, cấu hình 4 dây hoặc 6 dây, kiểu cáp, phương án shield và yêu cầu tiếp địa. Đấu nối đúng +EX/-EX, +SIG/-SIG, +REF/-REF và SH giúp hạn chế nhiễu tín hiệu và hỗ trợ hệ thống cân làm việc ổn định.

Khách hàng cần mua Hộp đấu nối Laumas CE81PN chính hãng hoặc cần tư vấn cấu hình cho hệ thống cân có thể liên hệ thietbicodien để được hỗ trợ lựa chọn sản phẩm phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CE81PN dùng để làm gì?

CE81PN là hộp đấu nối tích hợp bo equalization, dùng để kết nối, cân bằng và ghép tín hiệu của nhiều load cell trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

CE81PN kết nối được bao nhiêu load cell?

CE81PN hỗ trợ tối đa 8 load cell, phù hợp với cân bồn, silo, phễu và các kết cấu cân nhiều điểm.

CE81PN có hỗ trợ load cell 6 dây không?

Có. Sản phẩm hỗ trợ cả load cell 4 dây và 6 dây. Với cấu hình 6 dây, +REF và -REF được sử dụng cho chức năng Ref./Sense.

CE81PN có chức năng cân bằng tín hiệu không?

Có. CE81PN được trang bị bo equalization để hỗ trợ hiệu chỉnh sai lệch đáp ứng giữa các load cell trong hệ thống cân nhiều điểm.

CE81PN có bảo vệ chống sét không?

Có. Tài liệu sản phẩm của Laumas công bố CE81PN có thiết bị bảo vệ chống sét và phóng điện. Việc nối đất và shield vẫn cần thực hiện đúng yêu cầu kỹ thuật của hệ thống.

Cấp bảo vệ của CE81PN là bao nhiêu?

Hộp có cấp bảo vệ IP67, giúp hạn chế bụi và nước xâm nhập khi được lắp đặt, đóng kín và đi cáp đúng yêu cầu.

CE81PN sử dụng loại đầu cáp nào?

CE81PN sử dụng 8 + 2 cable glands / plugs. Đây cũng là điểm giúp phân biệt với một số biến thể cùng dòng sử dụng đầu nối PVC cho ống bảo vệ dây.

Sau khi cân bằng load cell bằng CE81PN có cần hiệu chuẩn lại không?

Có. Equalization nhằm làm đồng đều đáp ứng giữa các điểm cân; sau khi hoàn tất, hệ thống vẫn cần được kiểm tra zero và hiệu chuẩn trọng lượng theo quy trình của bộ hiển thị hoặc transmitter sử dụng.
