Hộp đấu nối Laumas CE81ATEX

Hộp đấu nối Laumas CE81ATEX – hộp cân bằng cho tối đa 8 load cell

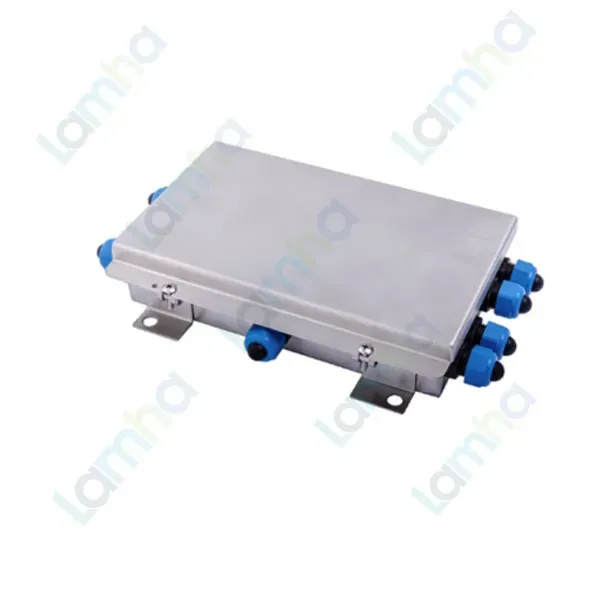

Hộp đấu nối Laumas CE81ATEX là junction box chuyên dụng cho hệ thống cân nhiều load cell, tích hợp bo cân bằng để kết nối và hiệu chỉnh tối đa 8 cảm biến tải loại 4 dây hoặc 6 dây. Sản phẩm sử dụng vỏ thép không gỉ AISI 304, được thiết kế cho các ứng dụng cân công nghiệp cần độ bền cơ học, khả năng chống bụi nước và giải pháp phù hợp môi trường có nguy cơ cháy nổ.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động trong lĩnh vực load cell, bộ hiển thị, transmitter trọng lượng và phụ kiện hệ thống cân từ năm 1984. Model CE81ATEX thuộc nhóm hộp đấu nối ATEX/IECEx của hãng, phục vụ các hệ thống cân nhiều điểm trong nhà máy và dây chuyền công nghiệp.

Thông số và đặc tính chính

Đặc tính	Thông tin
Số load cell kết nối	Tối đa 8 load cell
Kiểu load cell hỗ trợ	Load cell 4 dây hoặc 6 dây
Chức năng bo mạch	Kết nối song song và cân bằng tín hiệu từng load cell
Phần tử cân bằng	Potentiometer 50 Ω cho từng load cell
Vật liệu vỏ	Thép không gỉ AISI 304
Cấp bảo vệ	IP67
Chứng nhận ứng dụng	ATEX-IECEx, công bố cho Zone 1-21
Đầu cáp	8 + 1 cable glands/plugs
Kích thước hộp	200 x 149 x 43 mm
Khoảng cách tâm lỗ lắp	147 x 135 mm
Đấu nối tín hiệu	-E, -R, -S, GND, +S, +R, +E
Tiếp địa	Có terminal kết nối hệ thống tiếp địa

Ưu điểm và tính năng nổi bật của Laumas CE81ATEX

Ưu điểm quan trọng của CE81ATEX là khả năng tập trung tới 8 load cell vào một điểm đấu nối chung, đồng thời cho phép cân bằng tín hiệu từng load cell. Điều này đặc biệt hữu ích với cân bồn, cân silo, cân phễu hoặc bàn cân nhiều điểm, nơi sai khác nhỏ về độ nhạy load cell và phân bố tải có thể làm các vị trí cân cho kết quả không đồng đều.

• Kết nối tối đa 8 load cell trong cùng một hộp đấu nối.
• Hỗ trợ cả load cell 4 dây và load cell 6 dây có đường Ref./Sense.
• Mỗi kênh load cell có phần tử hiệu chỉnh riêng để cân bằng đáp ứng giữa các điểm đặt tải.
• Vỏ inox AISI 304 phù hợp môi trường công nghiệp và khu vực yêu cầu khả năng bảo vệ cơ học tốt.
• Cấp bảo vệ IP67 giúp hạn chế bụi và nước xâm nhập khi được lắp đặt đúng yêu cầu.
• Có terminal tiếp địa để liên kết hộp với hệ thống nối đất theo thiết kế lắp đặt.
• Phù hợp hệ thống cân trong khu vực nguy hiểm khi toàn bộ load cell, barrier, thiết bị cân, cáp và phương án nối đất đáp ứng hồ sơ ATEX/IECEx tương ứng.

Tài liệu kỹ thuật của dòng CE81ATEX cũng mô tả thiết bị bảo vệ chống sét và xung điện. Tuy nhiên, trong ứng dụng khu vực nguy hiểm, giải pháp bảo vệ và an toàn nội tại phải được xem xét như một phần của toàn bộ hệ thống chứ không chỉ riêng hộp đấu nối.

Chức năng, nguyên lý hoạt động và ứng dụng CE81ATEX

Kết nối CE81ATEX với load cell và thiết bị cân

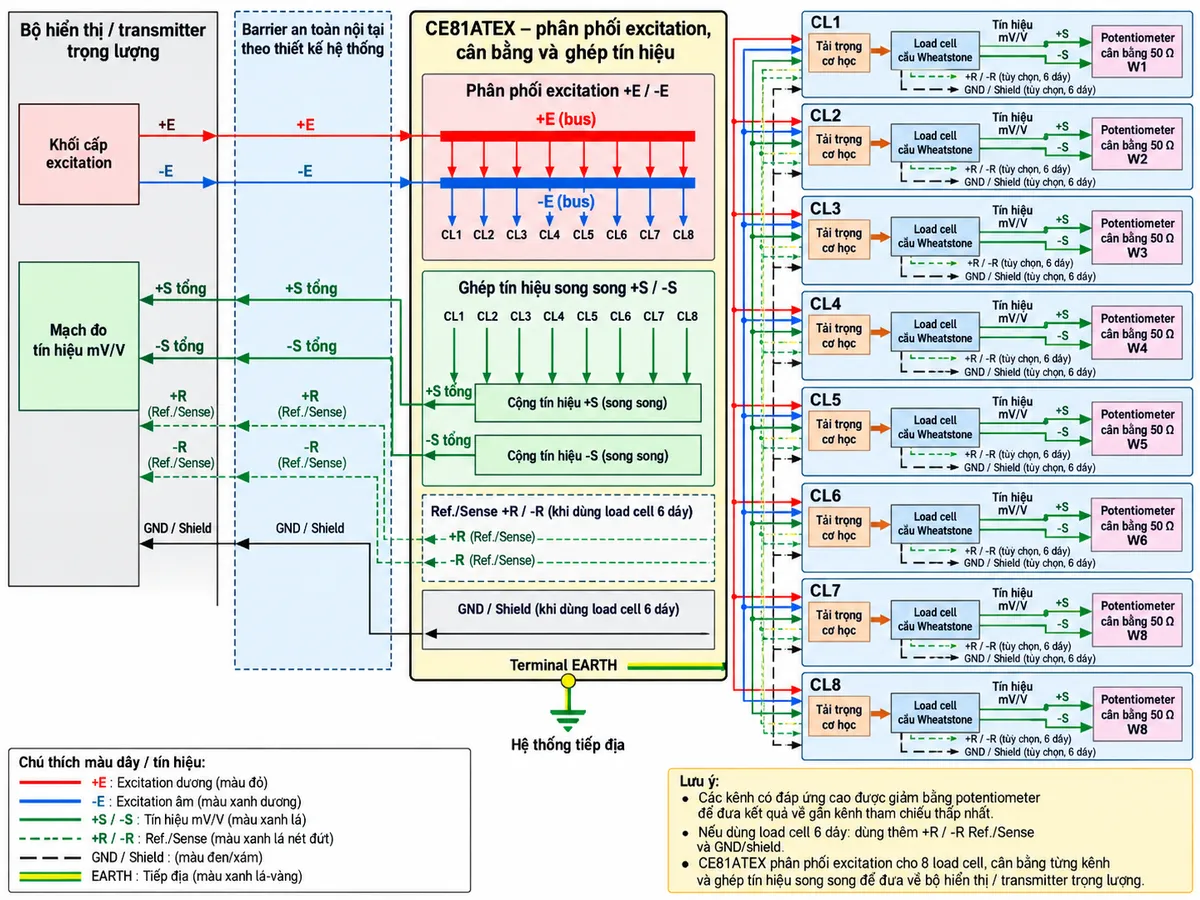

Trong một hệ thống điển hình, bộ hiển thị hoặc transmitter trọng lượng cấp điện áp excitation tới bo cân bằng CE81ATEX. Từ bo mạch, excitation được phân phối tới các load cell. Tín hiệu mV/V từ từng load cell quay trở lại hộp qua các cực tín hiệu và được ghép thành tín hiệu tổng đưa về thiết bị đo.

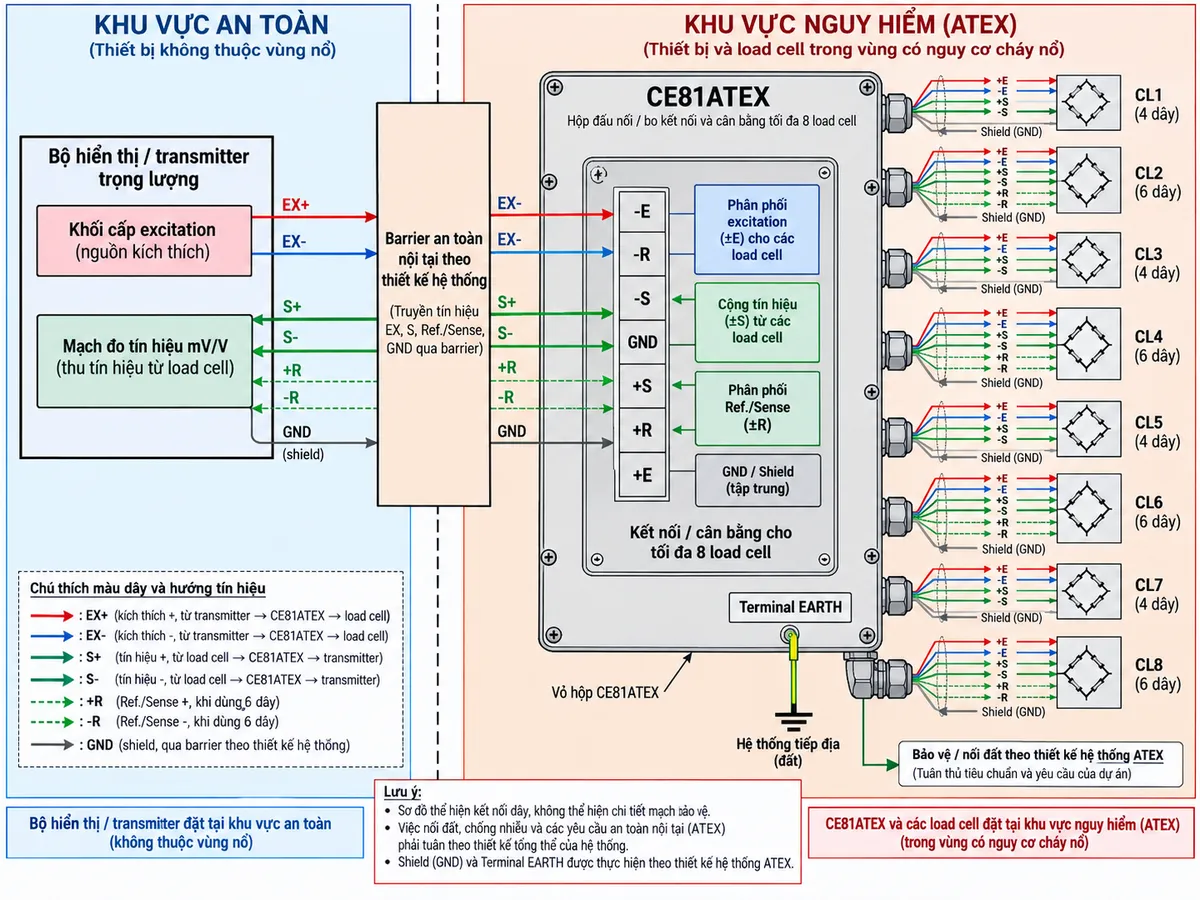

Với load cell 6 dây, các đường +R và -R được sử dụng cho chức năng Ref./Sense nhằm hỗ trợ thiết bị cân giám sát điện áp kích thích tại phía cảm biến. GND được dùng cho shield theo sơ đồ đấu nối của nhà sản xuất. Khi lắp đặt trong khu vực nguy hiểm, barrier an toàn nội tại phải được lựa chọn và bố trí theo thiết kế hệ thống và hồ sơ chứng nhận áp dụng.

Nguyên lý cân bằng tín hiệu của 8 load cell

Bên trong CE81ATEX, từng nhánh load cell được trang bị potentiometer cân bằng 50 Ω. Khi hiệu chỉnh, kỹ thuật viên đặt tải thử lần lượt tại vị trí của từng load cell và ghi nhận giá trị hiển thị. Các kênh cho giá trị cao hơn được điều chỉnh giảm về gần kênh có giá trị thấp nhất; quá trình được lặp lại cho tới khi đáp ứng giữa các điểm cân đạt mức đồng đều cần thiết.

Sau khi cân bằng từng kênh, tín hiệu của các load cell được ghép song song và đưa về bộ hiển thị hoặc transmitter để thực hiện zero, hiệu chuẩn và tính toán trọng lượng. Việc hiệu chỉnh bằng CE81ATEX giúp giảm ảnh hưởng của sai khác độ nhạy giữa các load cell trong một hệ thống cân nhiều điểm, nhưng không thay thế quy trình hiệu chuẩn tổng thể của thiết bị cân.

Ứng dụng điển hình

Hộp đấu nối cho 8 load cell phù hợp với các hệ thống cân sử dụng nhiều cảm biến tải, đặc biệt khi cần gom dây, cân bằng từng điểm và đưa một tín hiệu tổng về bộ hiển thị hoặc transmitter.

• Cân bồn và cân silo nhiều chân.
• Cân phễu, cân định lượng và hệ thống phối trộn.
• Bàn cân hoặc kết cấu cân kích thước lớn sử dụng nhiều load cell.
• Hệ thống cân trong dây chuyền sản xuất, hóa chất, thực phẩm và vật liệu rời.
• Ứng dụng tại khu vực có nguy cơ cháy nổ khi toàn bộ cấu hình được thiết kế phù hợp yêu cầu ATEX/IECEx.

Cam kết và nơi mua Hộp đấu nối Laumas CE81ATEX

Khi lựa chọn Hộp đấu nối Laumas CE81ATEX chính hãng, cần xác định đúng số lượng load cell, loại 4 dây hay 6 dây, khu vực lắp đặt, cấu hình barrier an toàn nội tại và yêu cầu tiếp địa của toàn hệ thống. Đối với môi trường có nguy cơ cháy nổ, việc lựa chọn thiết bị phải dựa trên hồ sơ ATEX/IECEx và thiết kế an toàn của ứng dụng thực tế.

Khách hàng có nhu cầu mua CE81ATEX, kiểm tra cấu hình tương thích hoặc lựa chọn phụ kiện cho hệ thống cân có thể liên hệ thietbicodien để được tư vấn sản phẩm chính hãng theo yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

Laumas CE81ATEX dùng để làm gì?

CE81ATEX là hộp đấu nối có bo cân bằng dùng để kết nối, cân bằng và ghép song song tín hiệu của tối đa 8 load cell trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

CE81ATEX kết nối được bao nhiêu load cell?

Model này hỗ trợ tối đa 8 load cell, phù hợp các hệ thống cân nhiều điểm như cân bồn, silo, phễu hoặc kết cấu cân lớn.

CE81ATEX có dùng được với load cell 6 dây không?

Có. Hộp hỗ trợ load cell 4 dây và load cell 6 dây. Với cấu hình 6 dây, các đường +R/-R được sử dụng cho Ref./Sense bên cạnh excitation, signal và shield/GND.

CE81ATEX cân bằng các load cell như thế nào?

Mỗi kênh có một potentiometer 50 Ω. Trong quá trình cân bằng, các kênh cho giá trị cao hơn được hiệu chỉnh giảm dần về gần kênh có đáp ứng thấp nhất, sau đó kiểm tra lặp lại bằng tải mẫu.

CE81ATEX có phù hợp khu vực nguy hiểm không?

Sản phẩm thuộc dòng ATEX-IECEx và được Laumas công bố cho ứng dụng Zone 1-21. Tuy nhiên, khả năng sử dụng tại một vị trí cụ thể phụ thuộc vào phân vùng nguy hiểm, load cell, barrier, thiết bị cân, cáp và phương án nối đất của toàn hệ thống.

Khi lắp CE81ATEX trong khu vực nguy hiểm có cần barrier không?

Tài liệu lắp đặt của Laumas yêu cầu sử dụng barrier được chứng nhận an toàn nội tại phù hợp khi hộp được bố trí trong các khu vực nguy hiểm tương ứng. Barrier phải đặt và đấu nối theo thiết kế an toàn nội tại của hệ thống.

CE81ATEX có cần nối đất không?

Có. Hộp được trang bị terminal tiếp địa. Việc nối đất, shield và barrier phải thực hiện theo sơ đồ hệ thống, tiêu chuẩn lắp đặt áp dụng và hồ sơ ATEX/IECEx của cấu hình thực tế.
