Hộp đấu nối Laumas CE81PNR

Hộp đấu nối Laumas CE81PNR – cân bằng tối đa 8 load cell

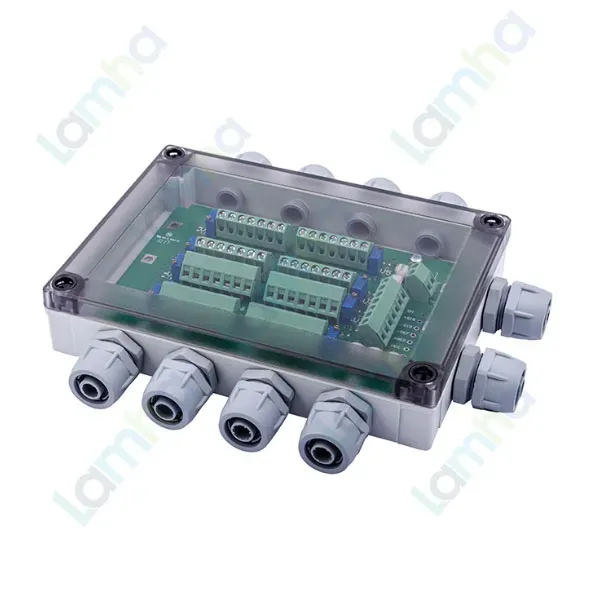

Hộp đấu nối Laumas CE81PNR là junction box tích hợp bo equalization, được thiết kế để kết nối và cân bằng tín hiệu cho tối đa 8 load cell loại 4 dây hoặc 6 dây. Model CE81PNR sử dụng vỏ ABS, cấp bảo vệ IP67 và hệ thống đầu nối PVC cho ống bảo vệ dây, phù hợp với các hệ thống cân công nghiệp nhiều điểm cần tổ chức cáp gọn gàng, giảm sai lệch giữa các cảm biến và đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, transmitter và các phụ kiện đấu nối phục vụ máy móc, dây chuyền tự động hóa và hệ thống cân công nghiệp.

Thông số và đặc tính chính của CE81PNR

Đặc tính	Thông tin
Chức năng	Hộp đấu nối tích hợp bo equalization load cell
Số load cell hỗ trợ	Tối đa 8 load cell
Kiểu load cell	4 dây hoặc 6 dây
Vật liệu vỏ	ABS
Cấp bảo vệ	IP67
Đầu nối ống bảo vệ dây	8 + 2 đầu nối PVC cho ống bảo vệ dây
Kích thước	180 x 130 x 35 mm
Khoảng cách tâm lỗ lắp	163 x 113 mm
Terminal đấu nối	SH, +SIG, -SIG, -REF, +REF, +EX, -EX
Terminal tiếp địa	Có
Thiết bị bảo vệ	Bảo vệ chống sét và phóng điện
Đánh dấu/chứng nhận được công bố	CE, EAC, UKCA

Ưu điểm và tính năng nổi bật của Laumas CE81PNR

CE81PNR kết hợp chức năng tập trung đấu nối với equalization tối đa 8 load cell, giúp kỹ thuật viên hiệu chỉnh sự khác biệt về đáp ứng giữa các điểm cân trước khi tín hiệu được đưa về thiết bị xử lý trọng lượng. Đây là giải pháp phù hợp cho cân bồn, silo, phễu và các kết cấu cân sử dụng nhiều cảm biến.

• Kết nối và cân bằng tín hiệu cho tối đa 8 load cell.
• Hỗ trợ cả load cell 4 dây và load cell 6 dây.
• Tích hợp bo equalization để giảm chênh lệch đáp ứng giữa các kênh cân.
• Vỏ ABS với cấp bảo vệ IP67 cho môi trường công nghiệp.
• Sử dụng 8 + 2 đầu nối PVC cho ống bảo vệ dây, hỗ trợ tổ chức và bảo vệ tuyến cáp.
• Có terminal tiếp địa để liên kết với hệ thống nối đất.
• Tích hợp thiết bị bảo vệ chống sét và phóng điện.

Một điểm đáng chú ý khi lựa chọn phiên bản là CE81PNR dùng đầu nối PVC cho ống bảo vệ dây, trong khi CE81PN cùng nhóm chức năng sử dụng cable glands/plugs. Vì vậy CE81PNR phù hợp với hệ thống đi dây trong conduit hoặc ống bảo vệ theo thiết kế tủ máy và dây chuyền.

Chức năng, nguyên lý hoạt động và ứng dụng CE81PNR

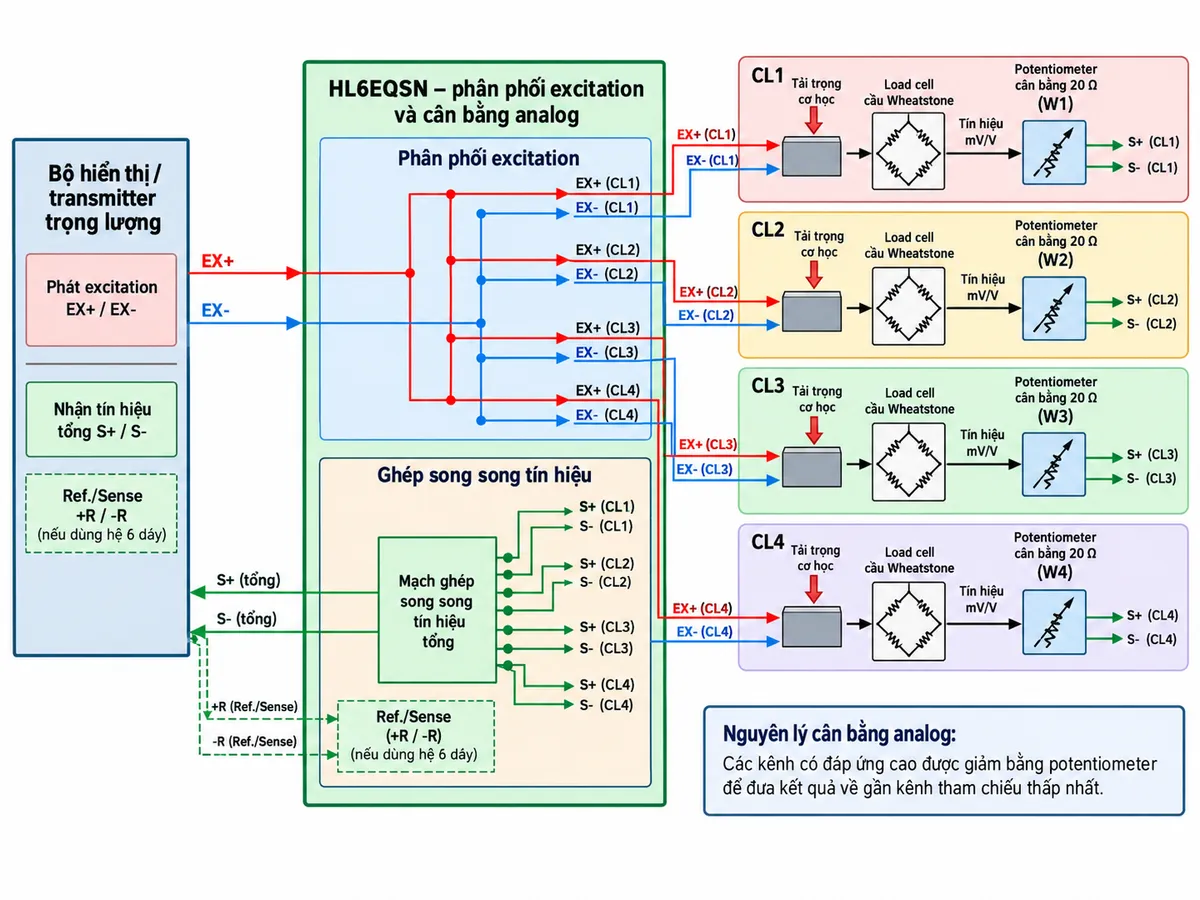

Đấu nối CE81PNR với transmitter và load cell

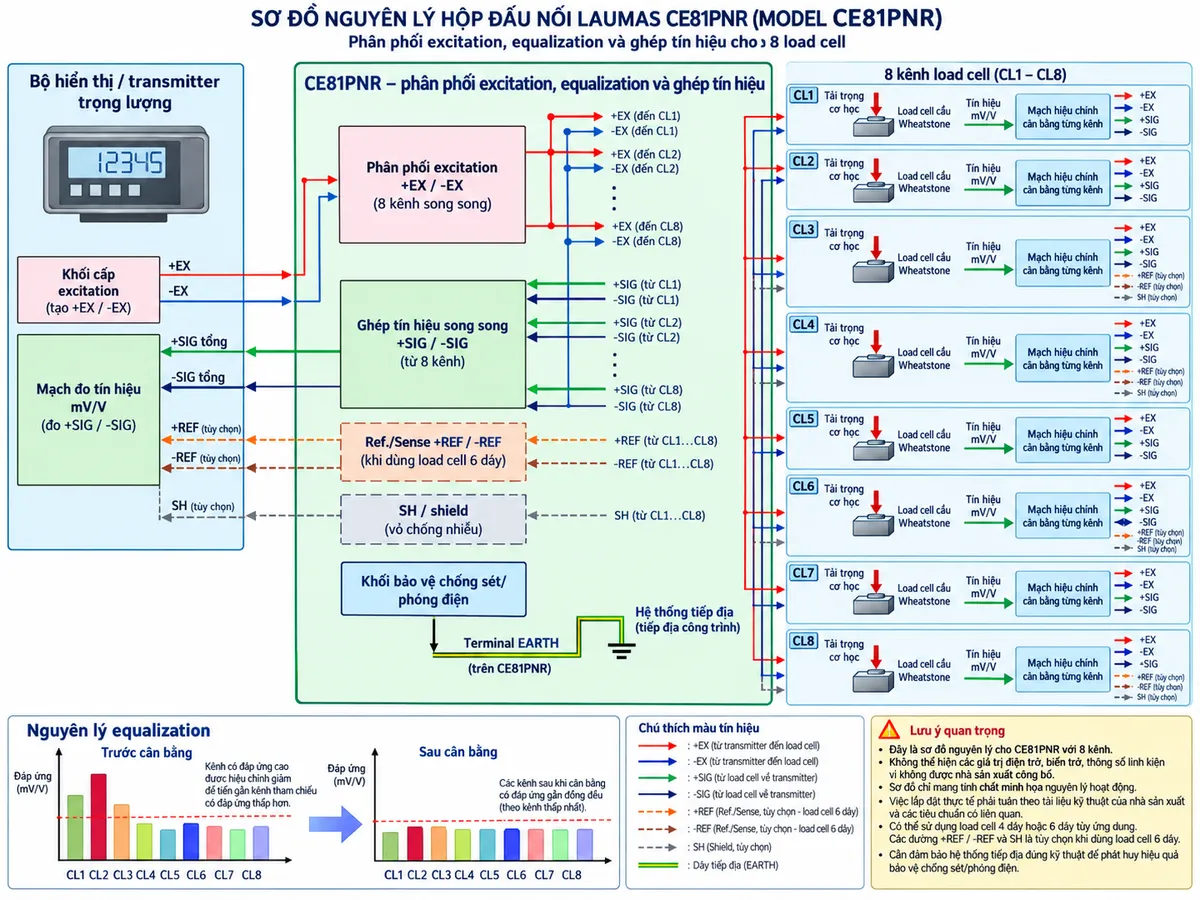

Bộ hiển thị hoặc transmitter trọng lượng cấp excitation tới CE81PNR qua hai đường +EX và -EX. Bên trong hộp, điện áp kích thích được phân phối tới các load cell; tín hiệu mức mV/V từ từng cảm biến quay trở lại qua +SIG và -SIG để được cân bằng, ghép và chuyển về mạch đo của thiết bị cân.

Với load cell 6 dây, +REF và -REF đảm nhiệm chức năng Ref./Sense. Terminal SH được sử dụng cho shield của cáp theo sơ đồ lắp đặt. CE81PNR cũng có terminal nối đất và thiết bị bảo vệ chống sét/phóng điện; việc nối EARTH và shield cần tuân thủ sơ đồ kỹ thuật của hệ thống để đạt hiệu quả chống nhiễu và bảo vệ phù hợp.

Nguyên lý equalization cho hệ thống nhiều load cell

Trong hệ thống cân nhiều điểm, các load cell có thể cho đáp ứng hơi khác nhau do dung sai cảm biến, đặc tính cơ khí và phân bố tải. Bo equalization CE81PNR cho phép hiệu chỉnh từng kênh để giảm chênh lệch này trước khi các tín hiệu được ghép thành tín hiệu tổng.

Quá trình cân bằng thường được thực hiện bằng cách đặt cùng một tải kiểm tra tại các vị trí tương ứng, so sánh kết quả và hiệu chỉnh những kênh có đáp ứng cao để đưa chúng tiến gần kênh tham chiếu có đáp ứng thấp hơn. Sau khi các điểm cân đã được cân bằng, tín hiệu +SIG/-SIG của các load cell được ghép và đưa về bộ hiển thị hoặc transmitter để thực hiện zero, calibration và tính toán trọng lượng.

Ứng dụng điển hình

Hộp đấu nối 8 load cell CE81PNR phù hợp với các hệ thống cân công nghiệp nhiều điểm cần vừa tập trung cáp vừa cân bằng tín hiệu cảm biến trước khi truyền về thiết bị xử lý trọng lượng.

• Cân bồn và silo nhiều chân.
• Cân phễu trong dây chuyền định lượng và phối trộn.
• Bàn cân và kết cấu cân kích thước lớn sử dụng nhiều load cell.
• Máy cân định lượng, đóng bao và đóng gói tự động.
• Hệ thống cân có tuyến cáp đi trong ống bảo vệ hoặc conduit.

Cam kết và nơi mua Hộp đấu nối Laumas CE81PNR

Khi lựa chọn Laumas CE81PNR chính hãng, cần kiểm tra số lượng load cell, cấu hình 4 dây hay 6 dây, kiểu tuyến ống bảo vệ cáp, phương án shield và hệ thống tiếp địa. Việc đấu đúng +EX/-EX, +SIG/-SIG, +REF/-REF và SH giúp hạn chế sai số do đấu nối và hỗ trợ hệ thống cân vận hành ổn định.

Khách hàng cần mua Hộp đấu nối Laumas CE81PNR chính hãng hoặc cần tư vấn cấu hình load cell và phụ kiện đi kèm có thể liên hệ thietbicodien để được hỗ trợ lựa chọn giải pháp phù hợp với hệ thống cân thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CE81PNR dùng để làm gì?

CE81PNR là hộp đấu nối tích hợp bo equalization, dùng để kết nối, cân bằng và ghép tín hiệu của tối đa 8 load cell trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

CE81PNR hỗ trợ bao nhiêu load cell?

CE81PNR hỗ trợ tối đa 8 load cell, phù hợp các hệ thống cân bồn, silo, phễu và những kết cấu cân nhiều điểm.

CE81PNR có hỗ trợ load cell 6 dây không?

Có. Hộp hỗ trợ load cell 4 dây và 6 dây. Khi dùng cảm biến 6 dây, +REF và -REF được sử dụng làm đường Ref./Sense bên cạnh excitation và signal.

CE81PNR có chức năng cân bằng tín hiệu không?

Có. CE81PNR tích hợp bo equalization để hiệu chỉnh chênh lệch đáp ứng giữa các load cell trước khi tín hiệu của chúng được ghép lại.

CE81PNR có bảo vệ chống sét và phóng điện không?

Có. Nhà sản xuất công bố sản phẩm có thiết bị bảo vệ chống sét và phóng điện, đồng thời trang bị terminal nối với hệ thống tiếp địa.

CE81PNR khác CE81PN như thế nào?

Hai phiên bản đều hỗ trợ tối đa 8 load cell 4/6 dây, equalization, IP67 và bảo vệ điện. Điểm khác biệt đáng chú ý là CE81PNR dùng 8 + 2 đầu nối PVC cho ống bảo vệ dây, còn CE81PN sử dụng 8 + 2 cable glands/plugs.

CE81PNR có cấp bảo vệ bao nhiêu?

CE81PNR có cấp bảo vệ IP67 khi được lắp đặt và đóng kín đúng yêu cầu kỹ thuật.

Sau khi equalization có cần hiệu chuẩn hệ thống cân không?

Có. Equalization giúp làm đồng đều đáp ứng giữa các điểm cân nhưng không thay thế hiệu chuẩn trọng lượng. Sau khi cân bằng các load cell, hệ thống vẫn cần zero và calibration theo quy trình của bộ hiển thị hoặc transmitter sử dụng.
