Bo mạch đấu nối song song Laumas HL6N

Bo mạch đấu nối song song Laumas HL6N – kết nối tối đa 4 load cell

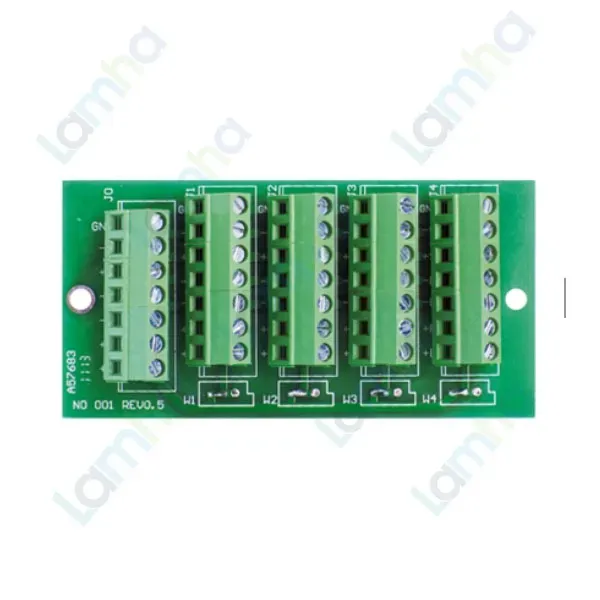

Bo mạch đấu nối song song Laumas HL6N là phụ kiện chuyên dụng cho hệ thống cân điện tử, dùng để kết nối song song tối đa 4 load cell analog và đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng. HL6N hỗ trợ cấu hình load cell 4 dây hoặc 6 dây, phù hợp cho cân bàn, cân bồn, silo, phễu cân và nhiều kết cấu cân sử dụng nhiều điểm đo.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, transmitter, phụ kiện đấu nối và nhiều thành phần phục vụ hệ thống cân công nghiệp. HL6N thuộc nhóm bo mạch kết nối load cell của Laumas, hướng tới giải pháp đấu dây gọn, rõ ràng và thuận tiện cho tích hợp trong hộp nối hoặc tủ điện.

Thông số và đặc tính kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Bo mạch đấu nối song song load cell
Số load cell kết nối	Tối đa 4 load cell
Loại load cell hỗ trợ	Load cell 4 dây hoặc 6 dây
Các kênh kết nối	CL1, CL2, CL3, CL4
Các đường đấu nối	GND, -S, +S, -R, -E, +R, +E
Nhiệt độ làm việc	-20 °C đến +60 °C
Cáp kết nối 4 dây về thiết bị cân	Cáp có shield 4 × 1 mm², tiết diện tối thiểu
Cáp kết nối 6 dây về thiết bị cân	Cáp có shield 6 × 0,2 mm², tiết diện tối thiểu
Kích thước bo mạch	Khoảng 100 × 50 mm
Chứng nhận	CE, UKCA, EAC

Ưu điểm và tính năng nổi bật của Laumas HL6N

• Kết nối song song tối đa 4 load cell, giúp tập trung dây tín hiệu từ nhiều cảm biến về một đầu ra chung.
• Hỗ trợ cả load cell 4 dây và 6 dây, phù hợp với nhiều cấu hình cân điện tử công nghiệp.
• Các kênh CL1 đến CL4 được bố trí riêng, thuận tiện khi đấu nối, kiểm tra và bảo trì từng load cell.
• Các đường excitation, signal, Ref./Sense và shield được đưa về các terminal rõ ràng, hỗ trợ đấu dây đúng cấu trúc tín hiệu load cell.
• Bo mạch song song không có biến trở cân bằng, thích hợp cho hệ thống chỉ cần ghép các load cell về một tín hiệu tổng mà không cần hiệu chỉnh riêng từng kênh.
• Kích thước nhỏ gọn, thuận tiện tích hợp trong hộp nối load cell hoặc tủ điều khiển.
• Phù hợp với các hệ thống cân bồn, cân silo, cân bàn và cân nhiều điểm đỡ sử dụng load cell analog.

Chức năng, nguyên lý hoạt động và ứng dụng của HL6N

Chức năng đấu nối load cell

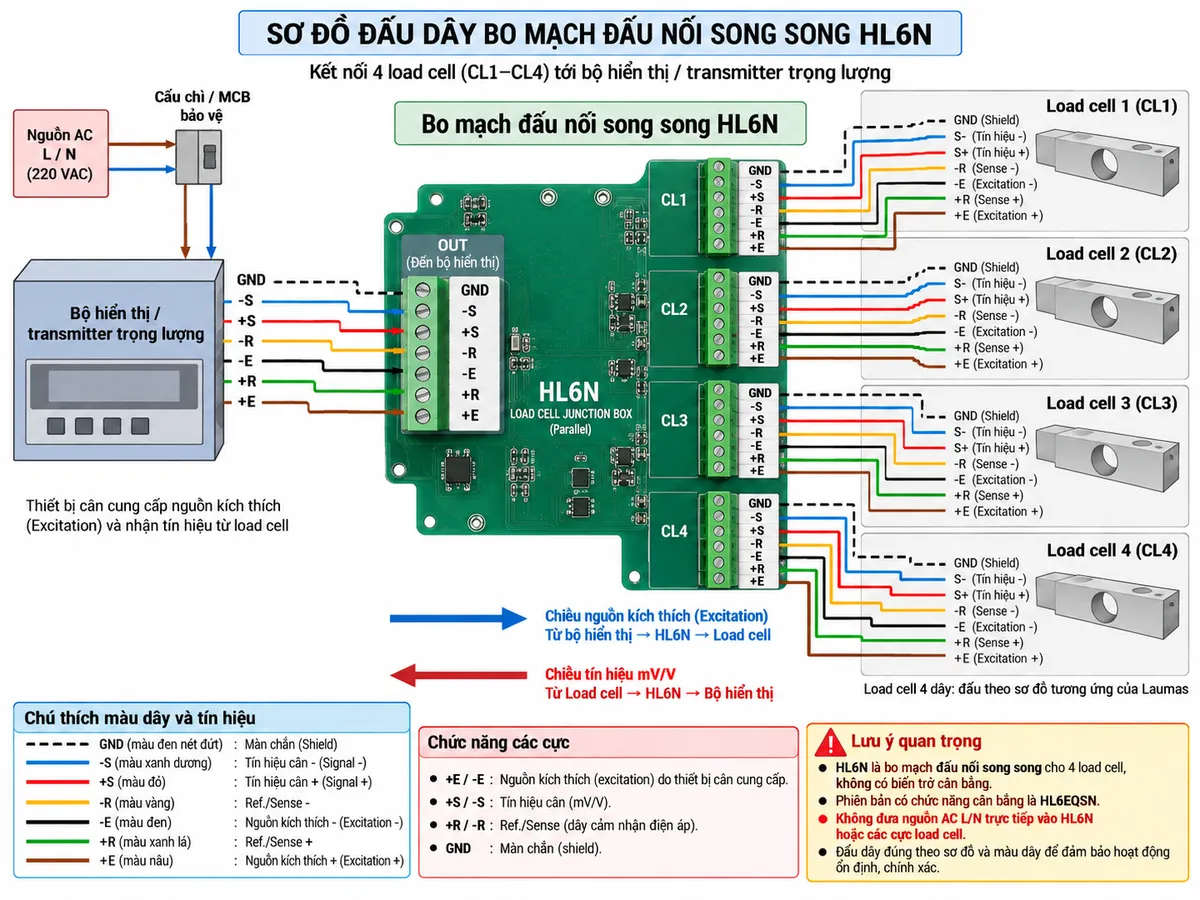

Laumas HL6N đóng vai trò là điểm tập trung dây giữa các load cell và bộ hiển thị hoặc transmitter trọng lượng. Bộ hiển thị hoặc transmitter cung cấp điện áp excitation qua các đường +E/-E; HL6N phân phối các đường này song song tới từng load cell được kết nối.

Khi tải trọng tác động lên load cell, cầu điện trở Wheatstone tạo ra tín hiệu điện mức mV/V. Các đường tín hiệu +S/-S của những load cell được ghép song song trên bo mạch và đưa thành một tín hiệu tổng về thiết bị cân. Với cấu hình 6 dây, các đường +R/-R Ref./Sense được sử dụng theo sơ đồ Laumas để thiết bị cân tham chiếu điện áp excitation tại phía bo mạch.

Dây shield được nối về GND theo cấu hình kỹ thuật nhằm hỗ trợ chống nhiễu cho tín hiệu load cell. HL6N không phải bộ nguồn và không được cấp trực tiếp điện áp lưới AC vào các cực excitation, signal hoặc sense.

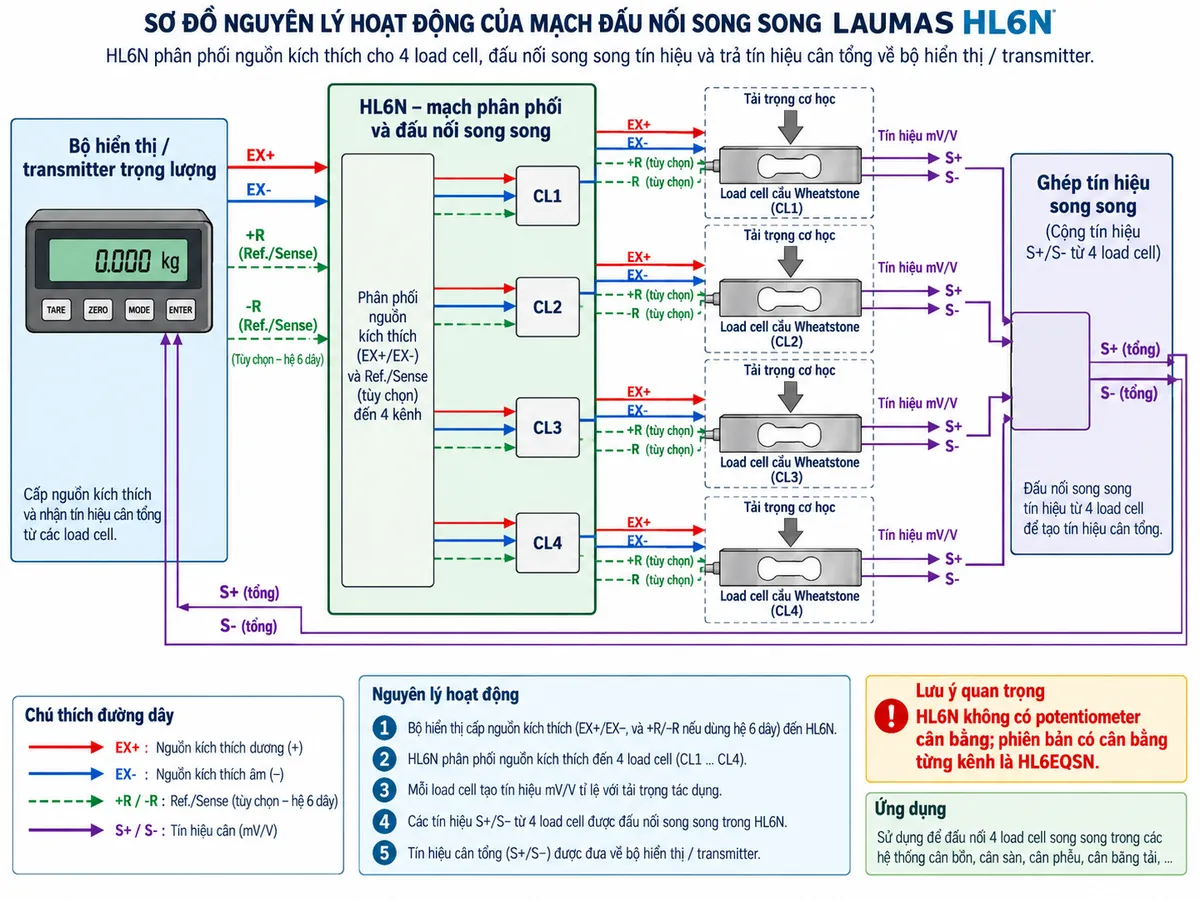

Nguyên lý ghép song song tín hiệu

Trong mạch đấu nối song song load cell, các load cell sử dụng chung nguồn excitation và các đường tín hiệu tương ứng được kết nối song song. Khi có tải, mỗi load cell thay đổi tín hiệu đầu ra theo lực tác động; sự kết hợp điện của các cảm biến tạo thành tín hiệu tổng đại diện cho tải trọng tác dụng lên toàn bộ kết cấu cân.

Tín hiệu tổng được đưa về bộ hiển thị hoặc transmitter để khuếch đại, chuyển đổi A/D, hiệu chuẩn và hiển thị thành giá trị trọng lượng. HL6N không thực hiện xử lý số và cũng không tự tính trọng lượng; chức năng của bo mạch là tổ chức và ghép nối các đường điện của load cell.

HL6N cũng không trang bị potentiometer để hiệu chỉnh riêng độ nhạy từng kênh. Vì vậy, độ đồng đều giữa các điểm cân phụ thuộc vào chất lượng load cell, độ tương thích giữa các cảm biến, kết cấu cơ khí và quá trình lắp đặt. Khi cần cân bằng analog từng load cell, dòng HL6EQSN là phương án có chức năng equalization tương ứng.

Ứng dụng điển hình

Bo mạch đấu nối song song Laumas HL6N phù hợp với các hệ thống cân nhiều cảm biến cần gom dây load cell về một điểm kết nối trung tâm trước khi truyền tín hiệu tới thiết bị đo trọng lượng.

• Cân bồn, cân tank và cân silo sử dụng nhiều load cell.
• Cân bàn và cân platform nhiều điểm đỡ.
• Phễu cân và hệ thống định lượng nguyên liệu.
• Hệ thống cân tích hợp trong máy đóng gói và dây chuyền sản xuất.
• Hộp nối load cell chế tạo riêng cho máy OEM.
• Ứng dụng cần tập trung dây load cell để đơn giản hóa đấu nối và bảo trì.

Cam kết và nơi mua Bo mạch đấu nối song song Laumas HL6N

Khi lựa chọn Laumas HL6N chính hãng, cần xác định đúng số lượng load cell, cấu hình 4 dây hoặc 6 dây, đặc tính điện của cảm biến và loại bộ hiển thị hoặc transmitter đang sử dụng. Đấu nối đúng excitation, signal, Ref./Sense và shield giúp hệ thống cân duy trì tín hiệu ổn định và hạn chế lỗi do nhiễu hoặc đấu nhầm dây.

Quý khách cần mua Bo mạch đấu nối song song Laumas HL6N chính hãng, vui lòng liên hệ thietbicodien để được tư vấn cấu hình, kiểm tra khả năng tương thích với load cell và lựa chọn giải pháp phù hợp cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas HL6N dùng để làm gì?

HL6N dùng để kết nối song song tối đa 4 load cell analog và đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

HL6N hỗ trợ bao nhiêu load cell?

Bo mạch hỗ trợ tối đa 4 load cell, tương ứng các kênh CL1, CL2, CL3 và CL4.

HL6N có hỗ trợ load cell 4 dây và 6 dây không?

Có. HL6N được thiết kế cho load cell 4 dây hoặc 6 dây. Cách đấu signal, excitation và Ref./Sense cần thực hiện theo sơ đồ kỹ thuật của Laumas và cấu hình cáp thực tế.

HL6N có chức năng cân bằng từng load cell không?

Không. HL6N là bo mạch kết nối song song và không có potentiometer cân bằng từng kênh. Nếu cần equalization analog, có thể sử dụng dòng HL6EQSN phù hợp.

HL6N có cần nguồn cấp riêng không?

Không. HL6N là bo mạch kết nối thụ động trong hệ thống load cell. Nguồn excitation được cung cấp bởi bộ hiển thị hoặc transmitter trọng lượng và đi qua bo mạch tới các cảm biến.

Có được cấp điện AC trực tiếp vào HL6N không?

Không. Không đưa AC L/N trực tiếp vào các cực excitation, signal hoặc Ref./Sense của HL6N. Điện áp dùng cho load cell phải được cung cấp từ thiết bị cân tương thích.

Đường +R và -R trên HL6N có chức năng gì?

+R/-R là đường Ref./Sense được sử dụng trong cấu hình phù hợp, đặc biệt với kết nối 6 dây, để thiết bị cân tham chiếu điện áp excitation tại phía bo mạch.

HL6N có tự chuyển tín hiệu load cell thành giá trị kg không?

Không. HL6N chỉ thực hiện kết nối song song. Việc khuếch đại, chuyển đổi tín hiệu, hiệu chuẩn và tính toán giá trị trọng lượng được thực hiện bởi bộ hiển thị hoặc transmitter.

HL6N thường được sử dụng cho loại cân nào?

Sản phẩm phù hợp với cân bàn, cân bồn, silo, hopper và các hệ thống cân nhiều điểm đỡ sử dụng nhiều load cell analog kết nối về một thiết bị cân.
