Bo mạch cân bằng Laumas CDG4EQ3A

Bo mạch cân bằng Laumas CDG4EQ3A – giải pháp cân bằng tín hiệu tối đa 4 load cell

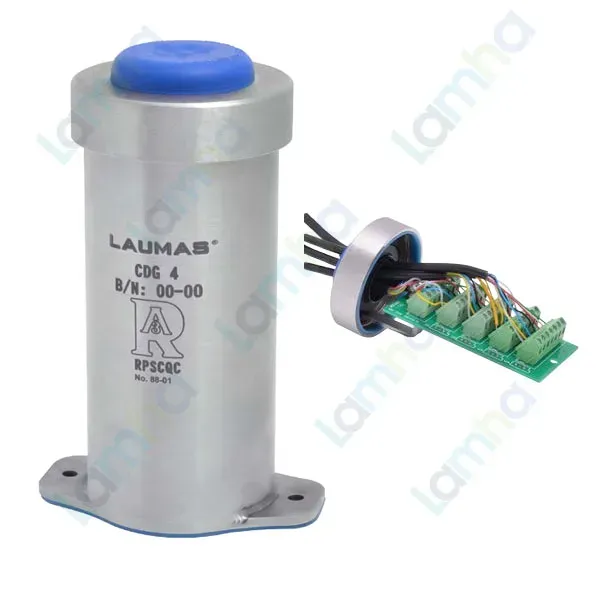

Bo mạch cân bằng Laumas CDG4EQ3A là phiên bản hộp nối vệ sinh CDG 3A tích hợp mạch cân bằng và đấu song song tín hiệu cho hệ thống sử dụng từ 1 đến 4 load cell. Thiết bị hỗ trợ load cell loại 4 dây hoặc 6 dây, cho phép hiệu chỉnh sai lệch giữa các cảm biến trước khi tín hiệu tổng được đưa về bộ hiển thị hoặc bộ truyền trọng lượng.

Laumas là thương hiệu của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, bộ truyền trọng lượng và các phụ kiện phục vụ hệ thống cân công nghiệp. CDG4EQ3A thuộc dòng CDG 3A, được thiết kế đặc biệt cho những khu vực cần khả năng vệ sinh tốt và bảo vệ cao trước nước, bụi.

Thông số và đặc tính chính

Đặc tính	Thông tin
Loại thiết bị	Hộp nối vệ sinh tích hợp bo mạch cân bằng load cell
Số load cell kết nối	Từ 1 đến 4 load cell
Kiểu load cell hỗ trợ	Load cell 4 dây hoặc 6 dây
Chức năng hiệu chỉnh	Cân bằng tín hiệu riêng cho từng load cell
Phần tử hiệu chỉnh	Potentiometer 20 Ω cho mỗi load cell
Vật liệu vỏ	Thép không gỉ AISI 304
Cấp bảo vệ	IP68
Nhiệt độ làm việc	-20 °C đến +60 °C
Kiểu thiết kế	Dạng trụ vệ sinh, thuận tiện làm sạch
Đầu cáp	Cable gland vệ sinh màu xanh, cho phép đi tối đa 7 cáp
Tiêu chuẩn vệ sinh	Thiết bị vệ sinh RPSCQC được 3-A SSI chứng nhận
Kích thước tổng thể	143,4 x 92 mm

Ưu điểm và tính năng nổi bật của Laumas CDG4EQ3A

• Cân bằng tối đa 4 load cell, phù hợp cho cân bàn, bồn cân, silo, hopper và các kết cấu cân sử dụng nhiều cảm biến tải.
• Mỗi kênh load cell có potentiometer hiệu chỉnh riêng, giúp giảm sai lệch kết quả khi tải được đặt tại các vị trí khác nhau trên kết cấu cân.
• Hỗ trợ cả load cell 4 dây và 6 dây, thuận tiện khi tích hợp với nhiều cấu hình hệ thống cân công nghiệp.
• Vỏ bằng thép không gỉ AISI 304 và thiết kế dạng trụ hạn chế các vị trí tích tụ bụi bẩn, thích hợp với môi trường yêu cầu vệ sinh thường xuyên.
• Cấp bảo vệ IP68 giúp thiết bị phù hợp với các khu vực có độ ẩm cao hoặc thường xuyên thực hiện vệ sinh bằng nước theo điều kiện lắp đặt cho phép.
• Được thiết kế theo yêu cầu vệ sinh 3-A, phù hợp cho nhiều ứng dụng trong ngành thực phẩm, đồ uống và các dây chuyền cần kiểm soát vệ sinh.
• Các điểm kết nối tín hiệu, excitation và sense được bố trí cho từng load cell, hỗ trợ đấu nối có hệ thống và thuận tiện khi kiểm tra từng cảm biến.

Chức năng, đấu nối và nguyên lý hoạt động của CDG4EQ3A

Chức năng kết nối hệ thống cân

Laumas CDG4EQ3A đóng vai trò là hộp nối và mạch cân bằng nằm giữa các load cell với bộ hiển thị hoặc bộ truyền trọng lượng. Thiết bị không phải bộ nguồn độc lập cho load cell; điện áp kích thích load cell được cung cấp từ thiết bị cân tương thích thông qua các đường excitation, sau đó được phân phối tới các cảm biến được kết nối.

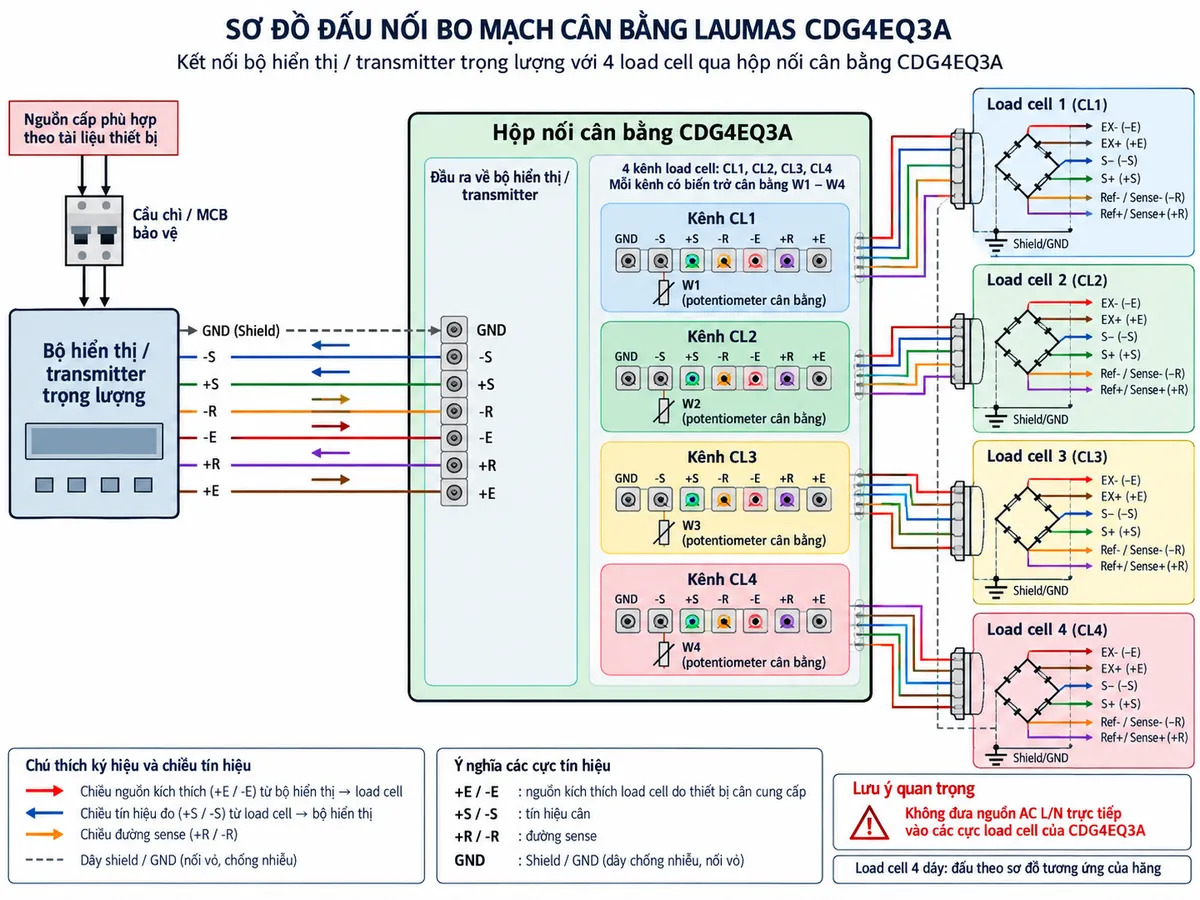

Bo mạch có các vị trí CL1, CL2, CL3 và CL4 dành cho tối đa bốn load cell. Các đường kết nối gồm GND, tín hiệu âm và dương, excitation âm và dương; khi sử dụng cấu hình 6 dây còn có các đường Ref./Sense âm và dương. Tín hiệu tổng sau mạch cân bằng được đưa về bộ hiển thị hoặc transmitter trọng lượng qua đầu kết nối tương ứng.

Nguyên lý cân bằng tín hiệu load cell

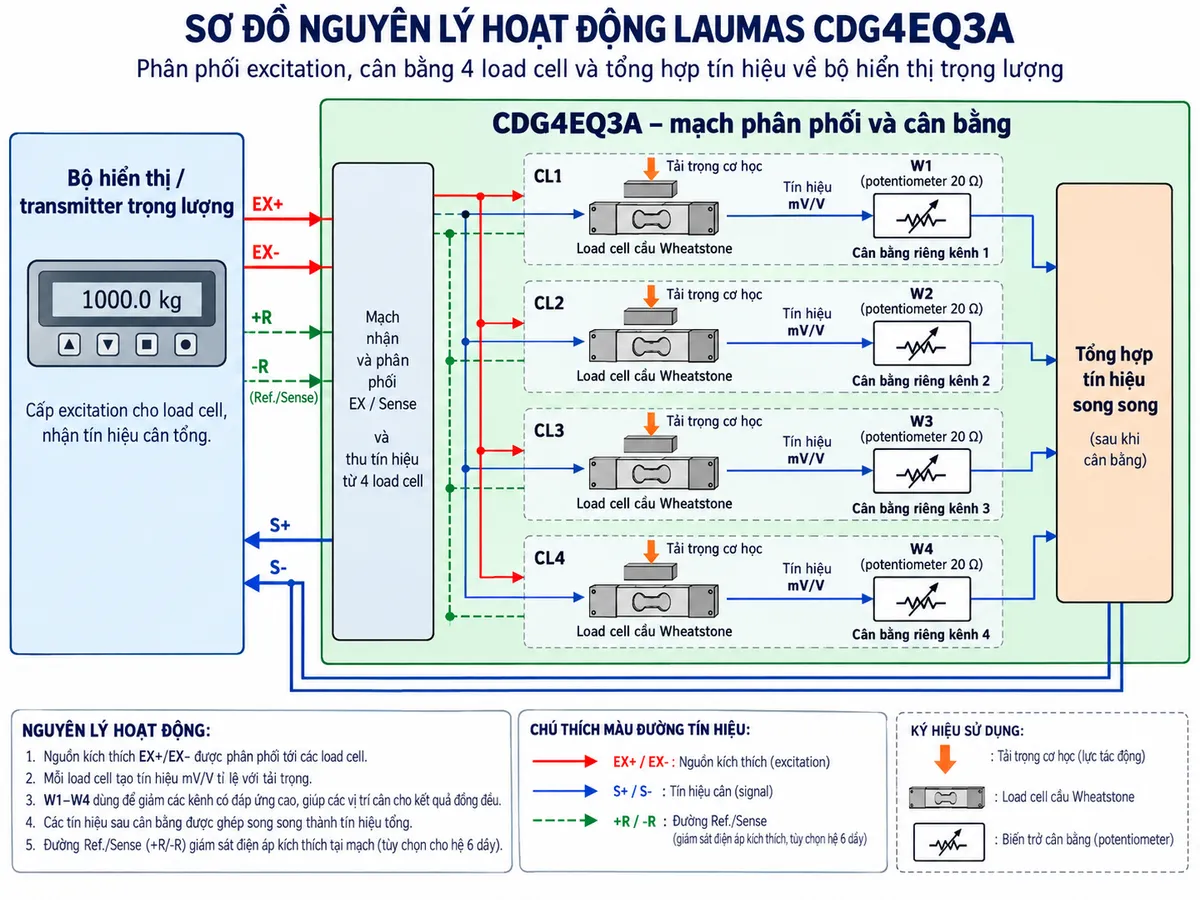

Trong hệ thống cân nhiều cảm biến, sai số cơ khí, độ nhạy của từng load cell hoặc sự phân bố tải có thể khiến cùng một tải thử nhưng giá trị đo thay đổi tùy vị trí đặt tải. Mạch equalization của CDG4EQ3A cho phép hiệu chỉnh riêng từng kênh bằng potentiometer 20 Ω nhằm đưa đáp ứng của các load cell về gần nhau.

Quy trình hiệu chỉnh được thực hiện bằng cách đặt một tải mẫu lần lượt tại vị trí tương ứng với từng load cell, ghi nhận giá trị trên bộ hiển thị và điều chỉnh các potentiometer của những kênh có giá trị cao hơn. Quá trình được lặp lại cho tới khi tải mẫu cho kết quả tương đương tại các vị trí đo, sau đó hệ thống cân được zero và hiệu chuẩn theo hướng dẫn của thiết bị hiển thị hoặc transmitter.

Theo tài liệu kỹ thuật của dòng CDG 3A, với load cell có độ nhạy 2 mV/V, chênh lệch độ nhạy giữa các load cell dùng để cân bằng không được lớn hơn 0,1 mV; với load cell 3 mV/V, mức chênh lệch không được lớn hơn 0,15 mV.

Ứng dụng điển hình

Hộp nối cân bằng load cell 4 kênh CDG4EQ3A phù hợp với các hệ thống cân dùng nhiều điểm đỡ, đặc biệt khi cần cân bằng tải giữa các cảm biến và cần kết cấu hộp nối dễ vệ sinh.

• Cân bồn, cân tank và cân silo sử dụng nhiều load cell.
• Cân bàn hoặc platform với bốn điểm cảm biến.
• Hệ thống định lượng trong dây chuyền sản xuất.
• Thiết bị cân trong ngành thực phẩm và đồ uống.
• Khu vực sản xuất cần vệ sinh thường xuyên và sử dụng thiết bị có thiết kế vệ sinh.
• Các hệ thống cần đưa nhiều load cell về một đầu vào của bộ hiển thị hoặc transmitter trọng lượng.
