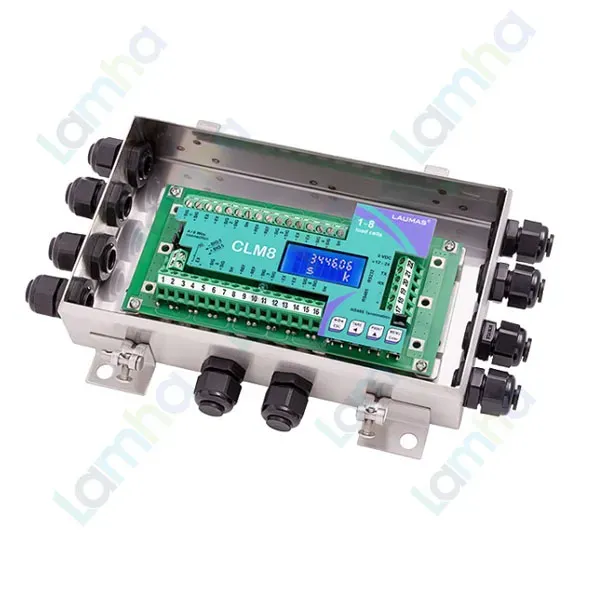

Hộp đấu nối thông minh với màn hình LCD Laumas CLM8

Bo mạch đấu nối song song Laumas CDG43A – hộp nối load cell vệ sinh

Bo mạch đấu nối song song Laumas CDG43A là hộp nối thuộc dòng CDG 3A, được thiết kế để tập trung và đấu song song các load cell analog trong hệ thống cân công nghiệp trước khi đưa tín hiệu về bộ hiển thị hoặc transmitter trọng lượng. Phiên bản CDG43A sử dụng mạch kết nối song song, khác với phiên bản CDG4EQ3A có chức năng cân bằng bằng potentiometer.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, transmitter, phụ kiện đấu nối và các thành phần phục vụ hệ thống cân điện tử. Dòng CDG 3A được phát triển cho những khu vực cần khả năng vệ sinh cao, đặc biệt trong các ngành thực phẩm, đồ uống, hóa chất và dược phẩm.

Thông số và đặc tính kỹ thuật tiêu biểu

Thông số	Giá trị
Loại bo mạch	Bo mạch kết nối song song load cell
Số load cell kết nối	Từ 1 đến 4 load cell
Kiểu load cell hỗ trợ	Load cell 4 dây hoặc 6 dây
Các cực kết nối	GND, -S, +S, -R, -E, +R, +E
Vật liệu hộp	Thép không gỉ AISI 304
Cấp bảo vệ	IP68
Nhiệt độ làm việc	-20 °C đến +60 °C
Số cáp đi qua cable gland	Tối đa 7 cáp
Kiểu thiết kế	Dạng trụ vệ sinh
Phụ kiện lắp đặt	2 vít vệ sinh M5 kèm gioăng
Chứng nhận vệ sinh	3-A Sanitary Standards, thiết bị RPSCQC được 3-A SSI chấp thuận
Kích thước tổng thể theo tài liệu hãng	143,4 × 92 mm

Ưu điểm và tính năng nổi bật của Laumas CDG43A

• Đấu nối song song load cell giúp tập trung nhiều cảm biến tải về một đường tín hiệu chung tới thiết bị cân, đơn giản hóa hệ thống dây dẫn.
• Hỗ trợ các hệ thống sử dụng load cell analog 4 dây hoặc 6 dây, thuận tiện khi tích hợp với nhiều cấu hình cân công nghiệp.
• Hộp bằng thép không gỉ với thiết kế hình trụ giúp hạn chế các vị trí giữ bụi bẩn và hỗ trợ quá trình vệ sinh.
• Thiết kế vệ sinh 3-A phù hợp với những dây chuyền yêu cầu kiểm soát vệ sinh nghiêm ngặt.
• Cable gland vệ sinh đồng thời hỗ trợ làm kín khu vực đi dây, góp phần duy trì khả năng bảo vệ của hộp nối trong môi trường công nghiệp.
• Kết cấu đóng mở được thiết kế thuận tiện cho việc kiểm tra, đấu dây và bảo trì hệ thống cân.
• Mạch song song không sử dụng các biến trở cân bằng riêng từng kênh, giúp cấu hình phù hợp với những hệ thống cần chức năng tập trung tín hiệu đơn giản.

Chức năng, nguyên lý hoạt động và ứng dụng của CDG43A

Chức năng đấu nối load cell

Laumas CDG43A đóng vai trò là điểm kết nối trung tâm giữa các load cell và bộ hiển thị hoặc transmitter trọng lượng. Thiết bị cân bên ngoài cung cấp nguồn kích thích cho các load cell qua các đường excitation; CDG43A phân phối các đường này đến từng kênh cảm biến, đồng thời tập trung các đường tín hiệu đo để đưa trở lại thiết bị xử lý trọng lượng.

Đối với cấu hình có đường Ref./Sense, các đường sense được dẫn qua hộp nối theo sơ đồ của nhà sản xuất để thiết bị cân có thể tham chiếu điện áp kích thích tại mạch. Shield được kết nối theo cấu hình GND nhằm hỗ trợ chống nhiễu cho đường tín hiệu mức thấp của load cell.

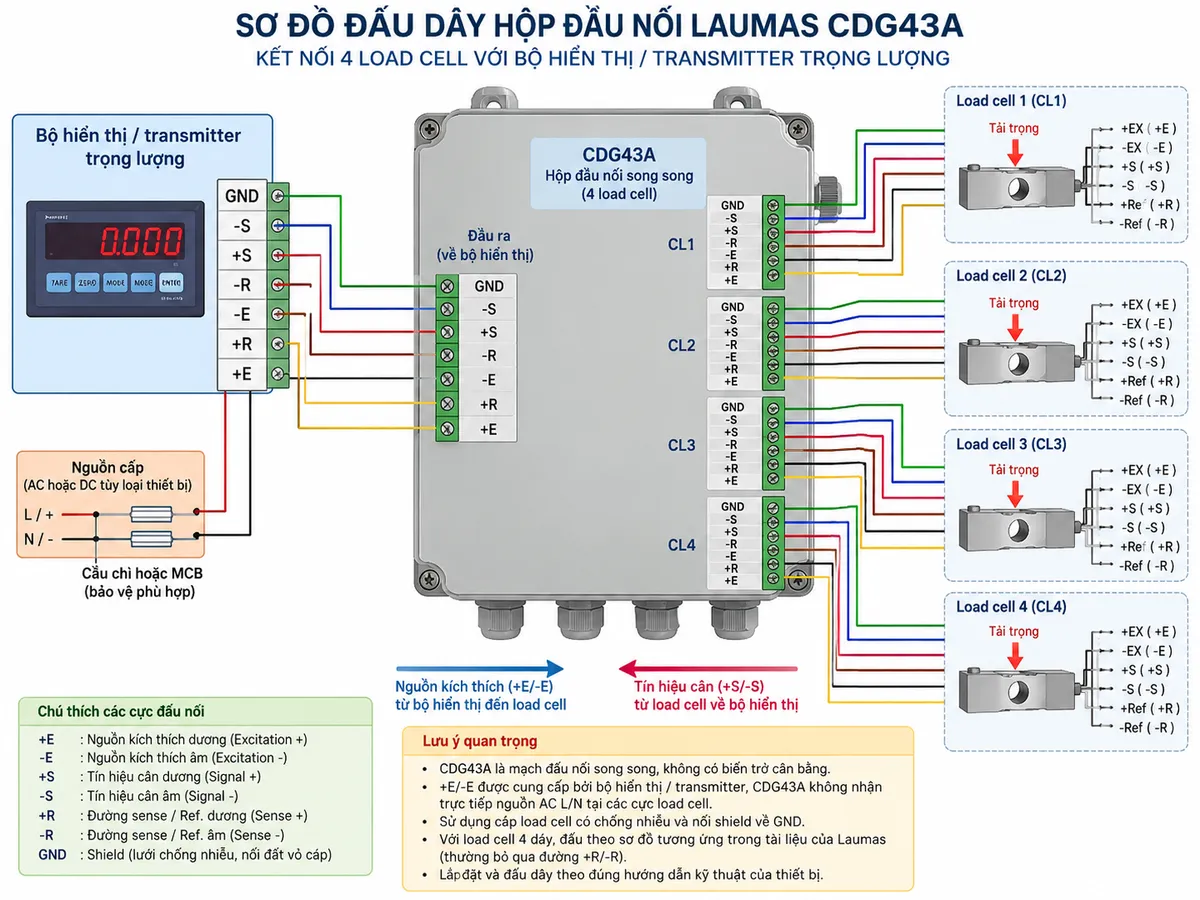

Nguyên lý hoạt động của mạch đấu nối song song

Khi hệ thống hoạt động, bộ hiển thị hoặc transmitter cung cấp nguồn kích thích load cell. CDG43A phân phối excitation chung đến các cảm biến được kết nối. Khi tải trọng cơ học tác động lên load cell, cầu đo điện trở của cảm biến tạo ra tín hiệu điện có biên độ nhỏ tỷ lệ với tải.

Các đường tín hiệu tương ứng của các load cell được nối song song trên bo mạch và tạo thành đường tín hiệu chung đưa về thiết bị đo. Bộ hiển thị hoặc transmitter tiếp nhận tín hiệu tổng này, thực hiện xử lý, hiệu chuẩn và chuyển đổi thành giá trị trọng lượng của toàn hệ thống.

Với hệ thống dùng load cell 6 dây, đường Ref./Sense được sử dụng cùng excitation và signal theo sơ đồ kết nối của Laumas. Cách đấu cụ thể phụ thuộc loại load cell và loại cáp đầu ra đang sử dụng.

CDG43A thực hiện kết nối song song chứ không có chức năng hiệu chỉnh từng load cell bằng biến trở. Vì vậy, khi thiết kế hệ thống cân nhiều điểm, việc lựa chọn các load cell phù hợp với nhau và lắp đặt cơ khí đúng kỹ thuật có vai trò quan trọng đối với sự đồng đều của hệ thống.

Ứng dụng trong hệ thống cân công nghiệp

Hộp nối load cell Laumas CDG43A thích hợp cho các hệ thống cân nhiều điểm cần tập trung dây cảm biến và đưa tín hiệu chung về một thiết bị xử lý trọng lượng.

• Cân bồn, tank, silo và hopper sử dụng nhiều điểm đo tải.
• Cân bàn và platform cân công nghiệp.
• Hệ thống cân và định lượng tích hợp trong máy sản xuất.
• Dây chuyền chế biến thực phẩm và đồ uống cần thiết bị dễ vệ sinh.
• Ứng dụng trong ngành hóa chất và dược phẩm có yêu cầu cao về vệ sinh thiết bị.
• Hệ thống cần gom dây load cell tại một hộp nối bảo vệ trước khi truyền tín hiệu về tủ điều khiển.

Cam kết và nơi mua Bo mạch đấu nối song song Laumas CDG43A

Khi lựa chọn Laumas CDG43A chính hãng, cần xác định đúng số lượng load cell, cấu hình 4 dây hoặc 6 dây, loại cáp đầu ra và thiết bị hiển thị hoặc transmitter sử dụng trong hệ thống. Việc đấu nối đúng sơ đồ giúp duy trì tín hiệu ổn định và hạn chế các lỗi phát sinh trong quá trình vận hành.

Quý khách cần mua bo mạch đấu nối song song Laumas CDG43A chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn sản phẩm, kiểm tra cấu hình kết nối và hỗ trợ thông tin kỹ thuật phù hợp với hệ thống cân thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CDG43A dùng để làm gì?

CDG43A là hộp nối có bo mạch dùng để đấu song song nhiều load cell analog và đưa tín hiệu chung về bộ hiển thị hoặc transmitter trọng lượng.

CDG43A có phải bo mạch cân bằng load cell không?

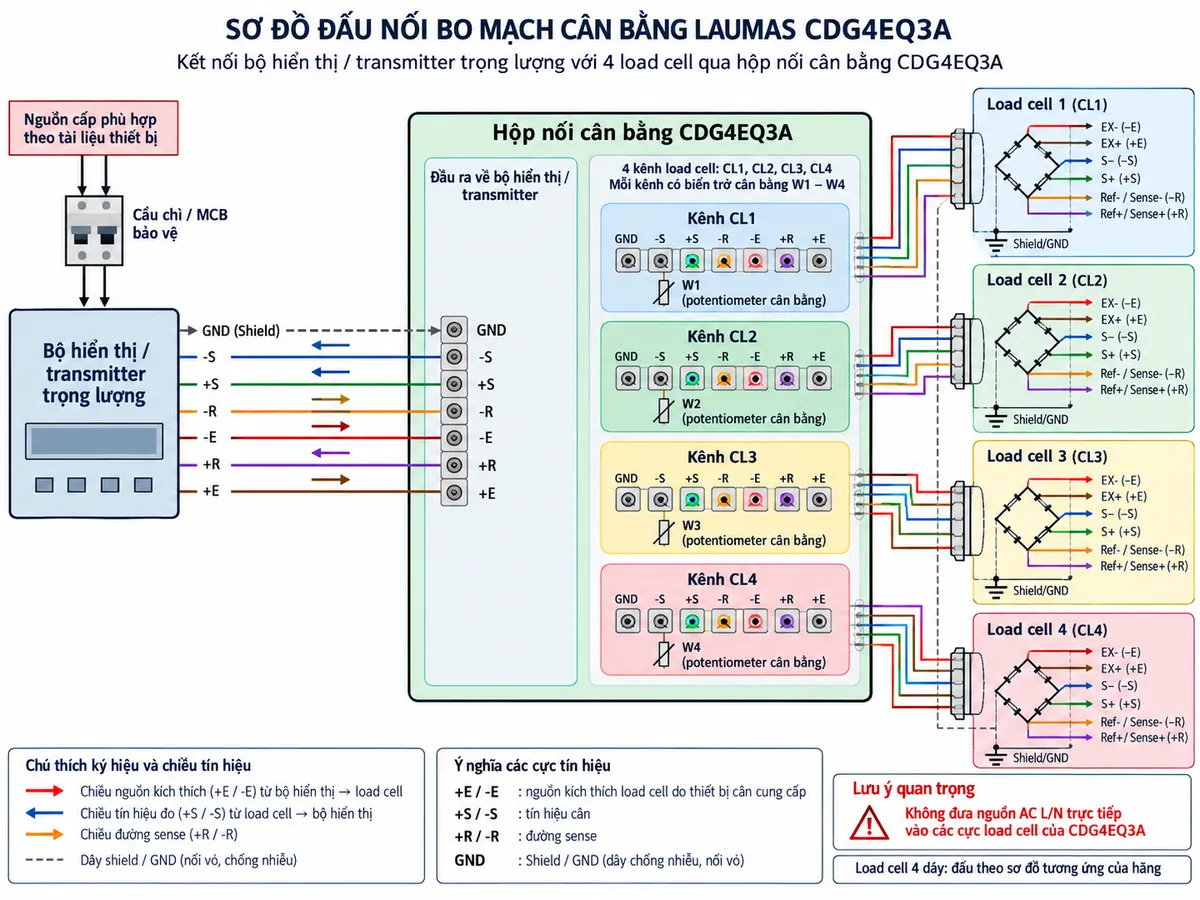

Không. CDG43A là phiên bản đấu nối song song. Phiên bản CDG4EQ3A cùng dòng mới có các potentiometer dùng để cân bằng riêng từng kênh load cell.

CDG43A có hỗ trợ load cell 4 dây và 6 dây không?

Có. Thiết bị được thiết kế để làm việc với cả load cell 4 dây và 6 dây. Cách kết nối các cực signal, excitation và Ref./Sense cần thực hiện theo cấu hình load cell và cáp đầu ra tương ứng.

CDG43A có tự tạo nguồn kích thích cho load cell không?

Không. Nguồn excitation được cung cấp bởi bộ hiển thị hoặc transmitter trọng lượng. CDG43A chỉ phân phối các đường điện của hệ thống cân tới các load cell và tập trung tín hiệu trở lại thiết bị đo.

Có được cấp nguồn AC trực tiếp vào các cực của CDG43A không?

Không nên đưa nguồn AC L/N trực tiếp vào các cực signal, excitation hoặc sense dành cho load cell. Các cực này thuộc mạch đo load cell và phải được kết nối với bộ hiển thị hoặc transmitter theo đúng sơ đồ của nhà sản xuất.

Đường +R và -R trên CDG43A có chức năng gì?

+R và -R là các đường Ref./Sense dùng trong cấu hình phù hợp để thiết bị cân tham chiếu điện áp excitation tại mạch, đặc biệt với hệ thống load cell 6 dây.

CDG43A có phù hợp với môi trường sản xuất thực phẩm không?

Có. Dòng CDG 3A được thiết kế theo hướng vệ sinh, sử dụng kết cấu thép không gỉ và đáp ứng tiêu chuẩn vệ sinh dành cho các ứng dụng cần làm sạch thường xuyên, phù hợp với nhiều hệ thống cân trong ngành thực phẩm và đồ uống.

Khi nào nên chọn CDG43A thay vì CDG4EQ3A?

Nên chọn CDG43A khi hệ thống chỉ cần tập trung và đấu song song các load cell. Nếu ứng dụng cần hiệu chỉnh riêng đáp ứng giữa các vị trí load cell bằng potentiometer, cần xem xét phiên bản CDG4EQ3A.
