Bo mạch đấu nối song song Laumas CDG43A

Bo mạch đấu nối song song Laumas CDG43A – giải pháp kết nối tối đa 4 load cell

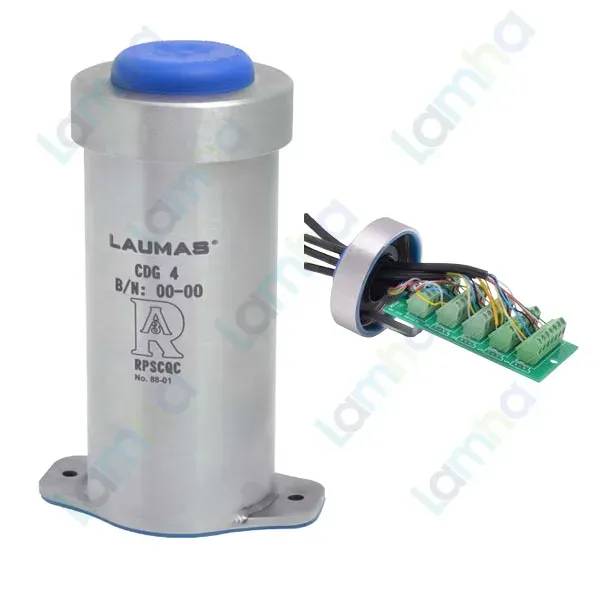

Bo mạch đấu nối song song Laumas CDG43A là phiên bản parallel connection board thuộc dòng hộp nối vệ sinh CDG 3A của LAUMAS, được thiết kế để kết nối song song từ 1 đến 4 load cell loại 4 dây hoặc 6 dây trong một hệ thống cân. Bo mạch được lắp trong hộp bảo vệ bằng thép không gỉ AISI 304, hướng tới các ứng dụng cần độ kín cao và thuận tiện cho công tác vệ sinh.

LAUMAS là thương hiệu của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, bộ truyền tín hiệu trọng lượng cùng các phụ kiện đấu nối cho hệ thống cân công nghiệp. CDG43A là một phụ kiện chuyên dụng giúp tập trung dây tín hiệu từ nhiều load cell trước khi đưa về thiết bị đo trọng lượng.

Đặc tính kỹ thuật chính

Đặc tính	Thông tin
Loại bo mạch	Bo đấu nối song song load cell
Số load cell kết nối	Từ 1 đến 4 load cell
Loại load cell hỗ trợ	Load cell 4 dây hoặc 6 dây
Vật liệu hộp	Thép không gỉ AISI 304
Cấp bảo vệ	IP68
Nhiệt độ làm việc	-20 °C đến +60 °C
Nhiệt độ lưu kho	-30 °C đến +80 °C
Độ ẩm môi trường	Tối đa 85%, không ngưng tụ
Kích thước	143,4 x 92 mm
Đầu cáp vệ sinh	Cho phép đi qua tối đa 7 cáp
Đường kính cáp qua đầu cáp	3,2 đến 6,5 mm
Tiêu chuẩn vệ sinh	3-A Sanitary Standards
Thiết kế vệ sinh	Thiết bị RPSCQC được 3-A SSI chấp thuận

Ưu điểm và tính năng nổi bật của Laumas CDG43A

Điểm nổi bật của CDG43A là khả năng đấu song song tối đa 4 load cell trên cùng một bo mạch. Các dây kích thích, tín hiệu, dây sense khi sử dụng load cell 6 dây và dây shield được tập trung tại các cầu đấu riêng biệt, giúp hệ thống cân nhiều cảm biến có cấu trúc dây dẫn rõ ràng và thuận tiện hơn khi lắp đặt hoặc kiểm tra.

• Hỗ trợ đồng thời từ 1 đến 4 load cell, phù hợp với nhiều cân bàn, bồn cân, phễu cân và kết cấu cân sử dụng nhiều điểm đỡ.
• Tương thích với load cell 4 dây và 6 dây, cho phép triển khai nhiều cấu hình hệ thống cân điện trở strain-gauge thông dụng.
• Hộp bằng thép không gỉ AISI 304 và thiết kế dạng trụ giúp giảm các vị trí khó vệ sinh trên bề mặt.
• Cấp bảo vệ IP68 phù hợp với môi trường cần khả năng chống bụi và chống nước cao khi lắp đặt đúng hướng dẫn của nhà sản xuất.
• Đầu cáp vệ sinh màu xanh cho phép đưa nhiều cáp load cell và cáp tín hiệu chung vào hộp trong cùng một điểm đấu nối tập trung.
• Thiết kế theo yêu cầu của 3-A Sanitary Standards, phù hợp cho các hệ thống cân đặt trong khu vực chú trọng vệ sinh thiết bị.

CDG43A cần được phân biệt với CDG4EQ3A. CDG43A là phiên bản parallel connection board; trong sơ đồ của hãng, bo CDG43A không có các biến trở cân bằng W1, W2, W3 và W4 như phiên bản equalization board CDG4EQ3A.

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CDG43A

Chức năng kết nối load cell

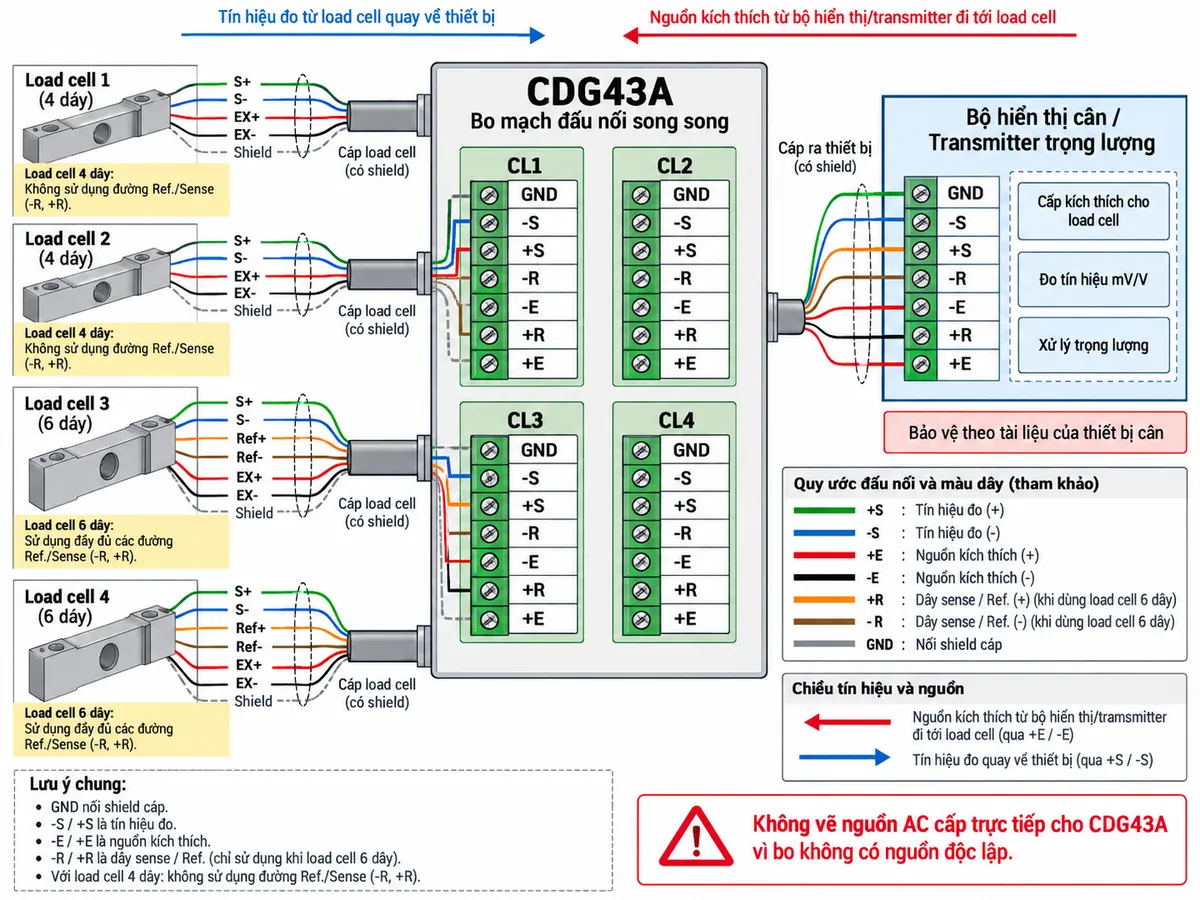

Bo đấu nối load cell CDG43A tạo một điểm kết nối tập trung giữa tối đa bốn load cell và bộ hiển thị cân hoặc bộ truyền tín hiệu trọng lượng. Trên bo có các nhóm cầu đấu CL1, CL2, CL3 và CL4 dành cho từng load cell, cùng nhóm cầu đấu của cáp chung đi về thiết bị đo.

Các ký hiệu điện được Laumas sử dụng gồm GND cho shield, -S và +S cho tín hiệu, -E và +E cho nguồn kích thích cầu đo; với hệ thống 6 dây có thêm -R và +R cho đường reference/sense. CDG43A không sử dụng một nguồn cấp độc lập riêng cho bo: nguồn kích thích load cell được đưa từ bộ hiển thị hoặc transmitter cân qua hộp nối tới các cảm biến.

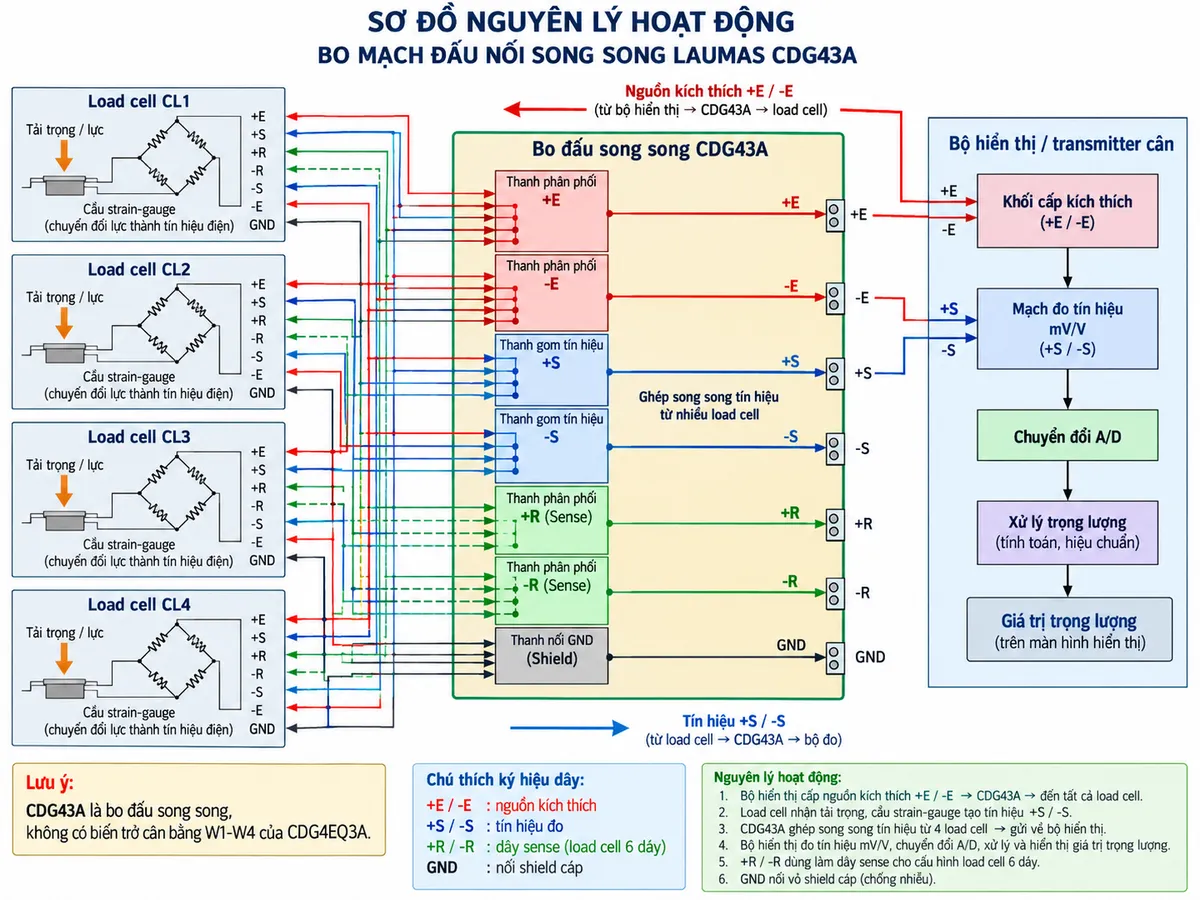

Nguyên lý hoạt động

Khi hệ thống cân làm việc, bộ hiển thị hoặc transmitter cung cấp điện áp kích thích qua các đường +E và -E. Nguồn kích thích này được phân phối song song tới các load cell kết nối tại CL1 đến CL4. Mỗi load cell sử dụng cầu điện trở strain-gauge để biến đổi lực tác dụng thành một tín hiệu điện vi sai trên hai dây +S và -S.

Trên CDG43A, các đường tương ứng của các load cell được ghép song song để hình thành một kết nối chung đưa về bộ hiển thị hoặc transmitter cân. Thiết bị điện tử phía sau tiếp nhận tín hiệu của toàn bộ cụm cảm biến, thực hiện chuyển đổi, hiệu chuẩn và tính toán giá trị trọng lượng của hệ thống.

Đối với load cell 6 dây, hai đường +R và -R cung cấp đường reference/sense về thiết bị cân khi thiết bị đó hỗ trợ kết nối 6 dây. Với load cell 4 dây, sơ đồ của Laumas quy định cách đấu tương ứng tại cầu đấu để sử dụng cấu hình 4 dây. Dây shield được đưa về GND nhằm duy trì kết nối màn chắn của cáp theo sơ đồ của nhà sản xuất.

Ứng dụng điển hình

Nhờ khả năng kết nối nhiều cảm biến trong một hộp kín, hộp nối load cell IP68 CDG43A thích hợp cho các hệ thống cân sử dụng nhiều điểm đo, đặc biệt tại khu vực yêu cầu thiết bị dễ vệ sinh và hạn chế tích tụ chất bẩn.

• Cân bàn và cân sàn sử dụng nhiều load cell.
• Bồn cân, silo, phễu cân và hệ thống định lượng có nhiều điểm đỡ.
• Máy đóng gói và dây chuyền sản xuất có tích hợp hệ thống cân.
• Thiết bị cân trong ngành thực phẩm và các khu vực có yêu cầu vệ sinh cao.
• Hệ thống cân cần tập trung dây load cell trước khi đưa tín hiệu về bộ hiển thị hoặc transmitter.

Cam kết và nơi mua Laumas CDG43A chính hãng

Khi lựa chọn Laumas CDG43A chính hãng, việc xác định đúng phiên bản bo đấu song song, số lượng load cell, cấu hình dây 4 dây hoặc 6 dây và thiết bị cân kết nối phía sau là rất quan trọng để hệ thống hoạt động đúng thiết kế.

Khách hàng có nhu cầu mua Bo mạch đấu nối song song Laumas CDG43A có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng mã hàng, kiểm tra khả năng tương thích với load cell và thiết bị hiển thị/transmitter, đồng thời nhận thông tin kỹ thuật và báo giá sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas CDG43A dùng để làm gì?

Laumas CDG43A dùng để đấu song song từ 1 đến 4 load cell và đưa kết nối chung về bộ hiển thị cân hoặc transmitter trọng lượng. Sản phẩm giúp tập trung hệ thống dây của cân nhiều cảm biến trong một hộp nối bảo vệ.

CDG43A kết nối được bao nhiêu load cell?

Sản phẩm hỗ trợ tối đa 4 load cell, tương ứng với các vị trí CL1, CL2, CL3 và CL4 trên bo mạch.

CDG43A có dùng được với load cell 4 dây và 6 dây không?

Có. Tài liệu kỹ thuật của Laumas cung cấp sơ đồ kết nối cho cả load cell 4 dây và load cell 6 dây. Cấu hình 6 dây sử dụng thêm hai đường reference/sense +R và -R.

CDG43A có cần cấp nguồn riêng không?

Không có nguồn cấp độc lập riêng cho bo CDG43A trong sơ đồ kết nối của hãng. Điện áp kích thích dành cho load cell được cung cấp từ bộ hiển thị cân hoặc transmitter thông qua các cực +E và -E.

CDG43A khác CDG4EQ3A như thế nào?

CDG43A là bo đấu nối song song. CDG4EQ3A là phiên bản equalization board có các biến trở cân bằng dành cho từng kênh load cell. Trên sơ đồ CDG43A không có các biến trở W1-W4 này.

Hộp của CDG43A được làm bằng vật liệu gì?

Hộp thuộc dòng CDG 3A được chế tạo bằng thép không gỉ AISI 304, có thiết kế dạng trụ nhằm tạo thuận lợi cho quá trình vệ sinh.

CDG43A có cấp bảo vệ bao nhiêu?

Nhà sản xuất công bố hộp nối CDG 3A đạt IP68. Để duy trì khả năng bảo vệ, việc đi cáp, đóng hộp, lắp gioăng và cố định thiết bị cần thực hiện theo đúng hướng dẫn lắp đặt của Laumas.

CDG43A có phù hợp với khu vực yêu cầu vệ sinh cao không?

Có. Dòng CDG 3A được thiết kế theo hướng vệ sinh, sử dụng vỏ AISI 304, đầu cáp vệ sinh và được Laumas công bố theo 3-A Sanitary Standards, phù hợp cho các hệ thống cân cần chú trọng khả năng làm sạch và vệ sinh thiết bị.
