Hộp đấu nối Laumas CE41ATEX

Hộp đấu nối Laumas CE41ATEX – hộp cân bằng load cell cho khu vực ATEX

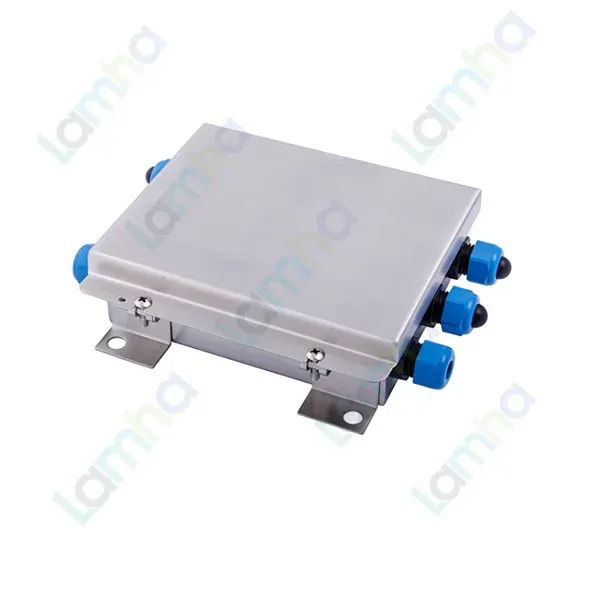

Hộp đấu nối Laumas CE41ATEX là hộp nối bằng thép không gỉ AISI 304 tích hợp bo mạch cân bằng tín hiệu tối đa 4 load cell, hỗ trợ cảm biến tải 4 dây hoặc 6 dây. Sản phẩm được LAUMAS thiết kế cho hệ thống cân công nghiệp làm việc trong môi trường có yêu cầu chống nổ, với phê duyệt ATEX/IECEx theo cấu hình và chứng nhận áp dụng.

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Doanh nghiệp được thành lập tại Parma và phát triển các dòng load cell, bộ hiển thị cân, transmitter trọng lượng, hộp đấu nối và phụ kiện phục vụ hệ thống cân điện tử công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Chức năng	Hộp nối tích hợp bo mạch cân bằng tín hiệu load cell
Số load cell kết nối	Tối đa 4 load cell
Kiểu load cell hỗ trợ	4 dây hoặc 6 dây
Biến trở cân bằng	50 Ω cho mỗi load cell
Vật liệu hộp	Thép không gỉ AISI 304
Cấp bảo vệ	IP67
Nhiệt độ môi trường làm việc	-20 °C đến +60 °C
Phê duyệt chống nổ	ATEX / IECEx
Khu vực theo công bố hiện hành của hãng	Zone 1-21
Số đầu cáp / nút bịt	4 + 1
Ren đầu cáp	M16×1,5
Kích thước	144 × 142 × 42 mm
Khoảng cách tâm lỗ lắp	112 × 128 mm
Đầu nối tiếp địa	Có terminal nối đất
Bảo vệ xung	Tích hợp thiết bị bảo vệ chống sét và xung điện

Ưu điểm và tính năng nổi bật của Laumas CE41ATEX

Điểm nổi bật của Laumas CE41ATEX là kết hợp ba chức năng quan trọng trong cùng một hộp: tập trung kết nối nhiều load cell, cân bằng độ nhạy từng kênh và hỗ trợ triển khai hệ thống cân trong khu vực có yêu cầu ATEX/IECEx.

• Kết nối và cân bằng từ 1 đến 4 load cell trên cùng một bo mạch.
• Hỗ trợ cả load cell 4 dây và load cell 6 dây có Ref./Sense.
• Mỗi kênh CL1 đến CL4 có potentiometer riêng W1 đến W4 để hiệu chỉnh độ nhạy.
• Potentiometer 50 Ω trên mỗi kênh cho phép giảm tín hiệu của các load cell có đáp ứng cao hơn trong quá trình cân bằng.
• Vỏ AISI 304 kết hợp cấp bảo vệ IP67 thích hợp cho nhiều môi trường công nghiệp khắc nghiệt.
• Có terminal nối đất để liên kết hộp với hệ thống tiếp địa của hệ thống cân an toàn nội tại.
• Tích hợp bảo vệ chống sét và xung điện trên đường tín hiệu theo thiết kế của dòng CE41ATEX.
• Được phát triển cho hệ thống cân cần thiết bị đấu nối có phê duyệt ATEX/IECEx.

Trong thiết kế hệ thống cân tại khu vực nguy hiểm, CE41ATEX phải được sử dụng cùng load cell, barrier, thiết bị đo, cáp và phương án tiếp địa phù hợp với hồ sơ chứng nhận cũng như phân loại khu vực thực tế. Chứng nhận của riêng hộp đấu nối không thay thế việc đánh giá an toàn của toàn bộ vòng đo.

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CE41ATEX

Chức năng đấu nối và cân bằng load cell

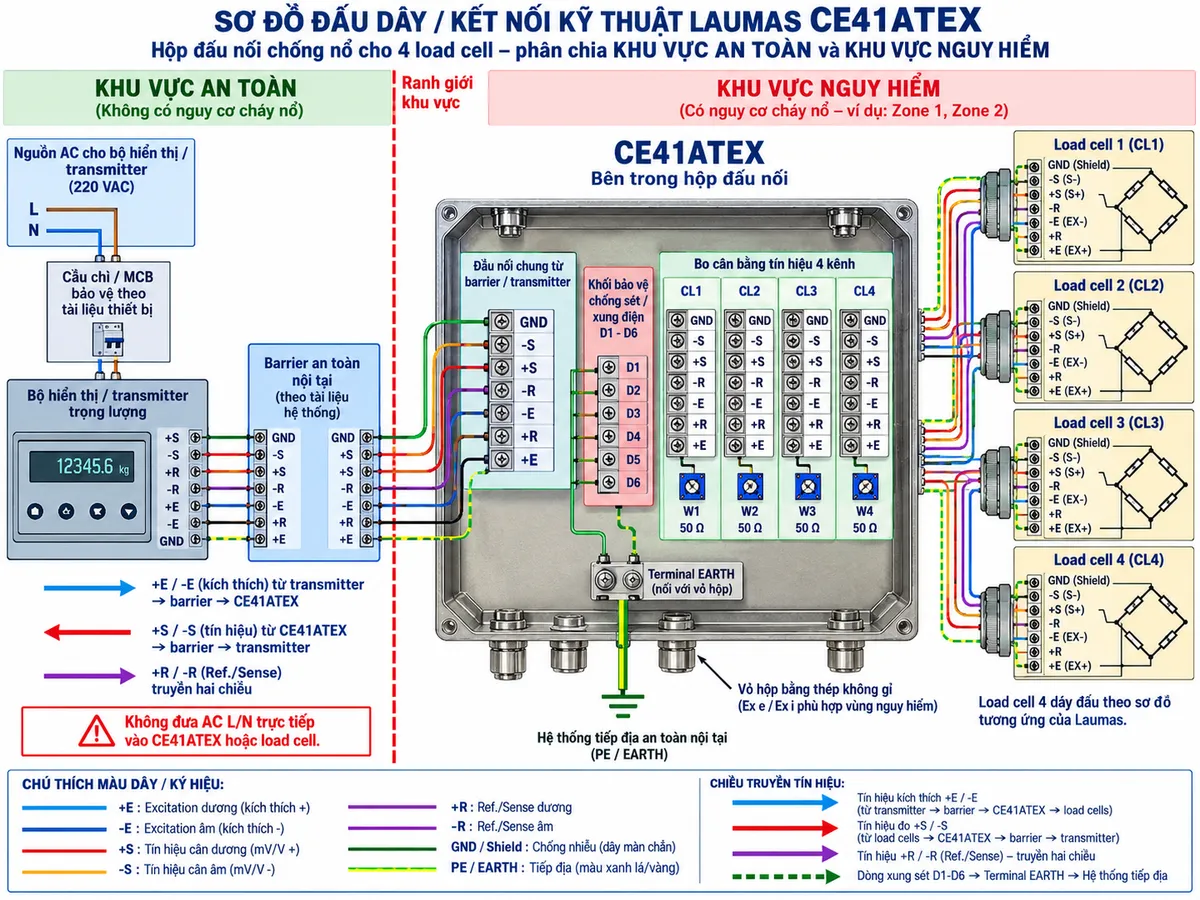

CE41ATEX tạo một điểm đấu nối trung tâm giữa tối đa bốn load cell và bộ hiển thị hoặc transmitter trọng lượng. Các nhóm CL1, CL2, CL3 và CL4 sử dụng các cực GND, -S, +S, -R, -E, +R và +E. Trong đó +E/-E là excitation, +S/-S là tín hiệu cân, +R/-R là Ref./Sense khi sử dụng cấu hình 6 dây và GND dùng cho shield.

Hộp không nhận AC L/N trực tiếp. Nguồn excitation cho cầu strain-gauge được cung cấp từ bộ hiển thị hoặc transmitter thông qua mạch đo an toàn phù hợp với khu vực lắp đặt. Đối với ứng dụng an toàn nội tại, barrier và phương án tiếp địa cần được lựa chọn theo tài liệu chứng nhận và tiêu chuẩn của toàn hệ thống.

Nguyên lý cân bằng tín hiệu

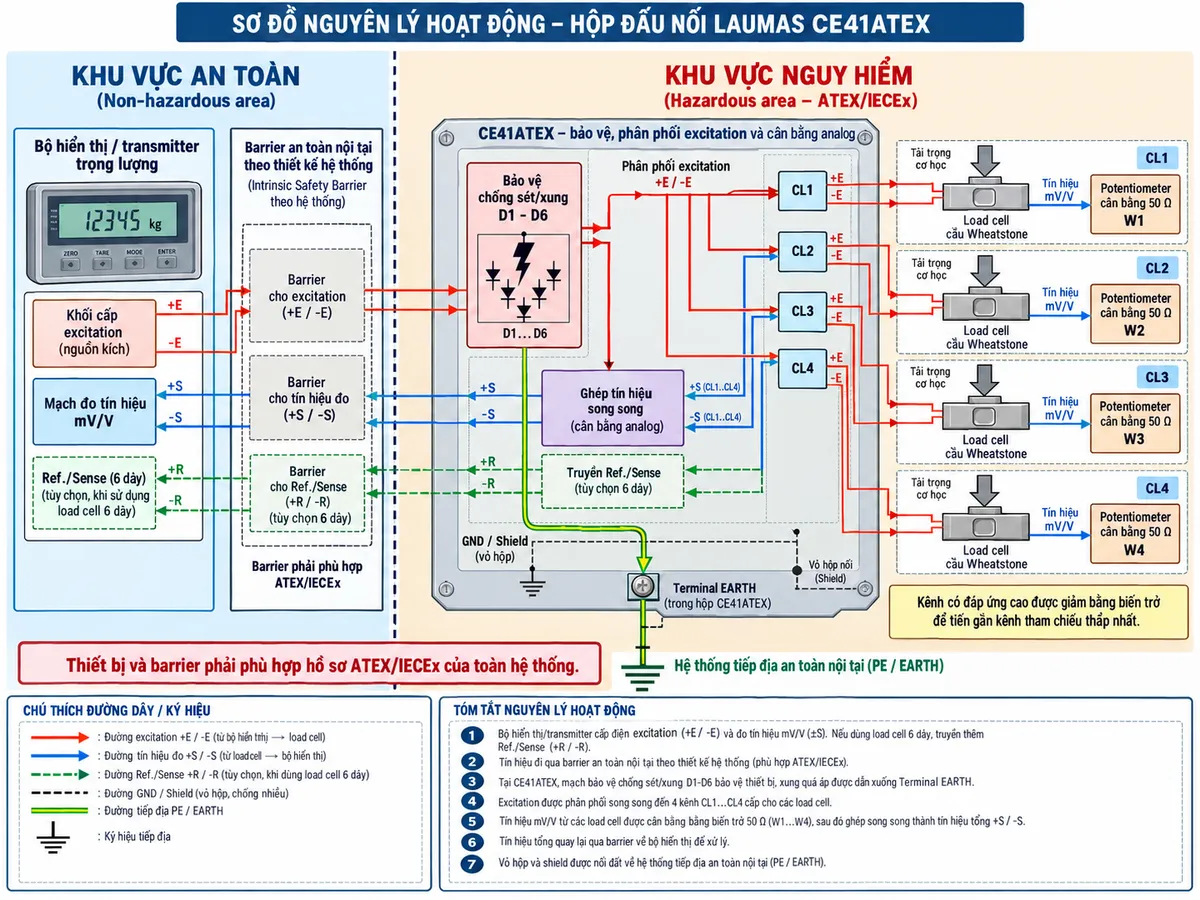

Khi tải trọng tác động lên từng load cell, cầu Wheatstone tạo ra tín hiệu mV/V tỷ lệ với lực. Do sai số độ nhạy giữa các cảm biến và sai khác cơ khí tại từng điểm đỡ, bốn load cell có thể tạo ra giá trị không hoàn toàn giống nhau khi cùng một tải mẫu được đặt tại các vị trí khác nhau.

Mạch equalization của CE41ATEX sử dụng potentiometer 50 Ω cho từng load cell. Trong quá trình cân bằng, các potentiometer trước tiên được đưa về giá trị nhỏ nhất; tải mẫu được đặt lần lượt tại CL1, CL2, CL3 và CL4 để xác định kênh có phản hồi thấp nhất. Các kênh có giá trị cao hơn sau đó được giảm bằng W1-W4 để tiến dần về giá trị của kênh tham chiếu thấp nhất. Quá trình được lặp lại cho đến khi phản hồi giữa các vị trí tải đạt độ đồng đều cần thiết, sau đó mới tiến hành hiệu chuẩn tổng thể của thiết bị cân.

Đối với load cell độ nhạy 2 mV/V, tài liệu kỹ thuật quy định chênh lệch độ nhạy giữa các cảm biến không vượt quá 0,1 mV/V; với load cell 3 mV/V, giới hạn tương ứng là 0,15 mV/V.

Ứng dụng điển hình

Với hộp nối load cell ATEX CE41ATEX, hệ thống có thể tập trung, cân bằng và bảo vệ đường tín hiệu của nhiều cảm biến tải trong các ứng dụng cân công nghiệp có phân loại khu vực nguy hiểm, với điều kiện toàn bộ thiết kế đáp ứng chứng nhận và tiêu chuẩn liên quan.

• Bồn cân và phễu cân trong nhà máy hóa chất.
• Hệ thống định lượng nguyên liệu tại khu vực có khí, hơi hoặc bụi dễ cháy.
• Silo và hệ thống cân nguyên liệu dạng bột.
• Thiết bị cân trong dây chuyền hóa chất, sơn, dung môi và quy trình tương tự.
• Hệ thống cân nhiều điểm đỡ cần cân bằng độ nhạy giữa các load cell.
• Ứng dụng cần hộp inox, cấp bảo vệ IP67 và terminal tiếp địa chuyên dụng.

Cam kết và nơi mua Laumas CE41ATEX chính hãng

Khi lựa chọn Laumas CE41ATEX chính hãng, cần xác định đồng thời số lượng load cell, loại dây 4/6 dây, độ nhạy cảm biến, phân loại khu vực nguy hiểm, barrier an toàn nội tại và thiết bị đo đi kèm. Điều này đặc biệt quan trọng với hệ thống ATEX/IECEx vì sự phù hợp phải được đánh giá trên toàn bộ vòng đo, không chỉ riêng hộp đấu nối.

Khách hàng có nhu cầu mua Hộp đấu nối Laumas CE41ATEX có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình load cell và yêu cầu ATEX/IECEx của ứng dụng, đồng thời nhận thông tin kỹ thuật và báo giá sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas CE41ATEX dùng để làm gì?

Laumas CE41ATEX dùng để kết nối, cân bằng và tập trung tín hiệu của tối đa bốn load cell trong hệ thống cân, đồng thời đáp ứng yêu cầu sử dụng trong ứng dụng ATEX/IECEx theo hồ sơ chứng nhận và thiết kế hệ thống.

CE41ATEX kết nối được bao nhiêu load cell?

Sản phẩm hỗ trợ tối đa 4 load cell, loại 4 dây hoặc 6 dây.

CE41ATEX có potentiometer cân bằng riêng cho từng kênh không?

Có. Bo mạch có potentiometer 50 Ω tương ứng với từng load cell CL1 đến CL4, dùng để giảm phản hồi của các kênh có tín hiệu cao hơn trong quá trình equalization.

CE41ATEX có hỗ trợ load cell 6 dây không?

Có. Với load cell 6 dây, ngoài +E/-E và +S/-S còn sử dụng +R/-R làm đường Ref./Sense theo sơ đồ kết nối của hãng và cấu hình thiết bị cân.

CE41ATEX có cấp bảo vệ bao nhiêu?

Hộp có cấp bảo vệ IP67. Khả năng bảo vệ thực tế phụ thuộc vào việc lắp đầu cáp, đóng kín nắp và thi công đúng hướng dẫn.

CE41ATEX có thể nhận nguồn AC trực tiếp không?

Không. CE41ATEX không được cấp AC L/N trực tiếp. Hộp làm việc với các đường excitation và tín hiệu của load cell; bộ hiển thị, transmitter và barrier phải được cấp nguồn, bảo vệ và đấu nối theo tài liệu của từng thiết bị.

CE41ATEX có bảo vệ chống sét và xung điện không?

Có. Tài liệu kỹ thuật của dòng CE41ATEX thể hiện thiết bị bảo vệ chống sét và xung điện trên các đường tín hiệu, kết hợp với terminal EARTH để tạo đường thoát quá áp về hệ thống tiếp địa.

CE41ATEX có cần nối đất không?

Có. Sản phẩm được trang bị terminal EARTH. Hộp phải được liên kết với hệ thống tiếp địa phù hợp, đặc biệt trong ứng dụng an toàn nội tại và khu vực nguy hiểm.

CE41ATEX có thể dùng độc lập để biến một hệ thống thông thường thành hệ thống ATEX không?

Không. Hộp CE41ATEX chỉ là một thành phần của vòng đo. Load cell, barrier, transmitter hoặc indicator, cáp, tiếp địa, phương pháp lắp đặt và phân loại khu vực đều phải đáp ứng yêu cầu của hồ sơ chứng nhận và tiêu chuẩn áp dụng cho toàn hệ thống.
