Hộp đấu nối Laumas C41INOXP

Hộp đấu nối Laumas C41INOXP – kết nối song song tối đa 4 load cell

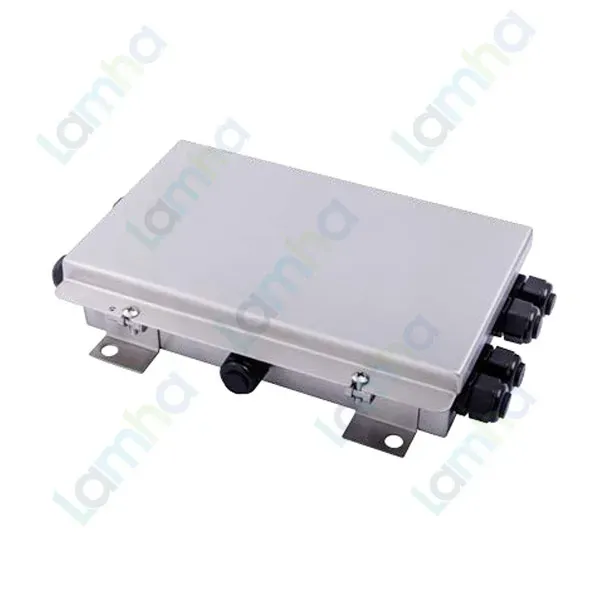

Hộp đấu nối Laumas C41INOXP là hộp nối bằng thép không gỉ AISI 304 tích hợp bo mạch dùng để kết nối song song tối đa 4 load cell loại 4 dây hoặc 6 dây. Sản phẩm giúp tập trung dây cảm biến tải tại một điểm, phân phối nguồn kích thích đến các load cell và đưa tín hiệu cân tổng về bộ hiển thị hoặc transmitter trọng lượng.

LAUMAS là thương hiệu Italia chuyên về load cell, bộ hiển thị cân, transmitter trọng lượng và phụ kiện cho hệ thống cân công nghiệp. Model C41INOXP thuộc nhóm Junction Boxes and Wirings của hãng, được thiết kế cho các ứng dụng cân nhiều load cell cần hộp đấu nối bằng inox, kết cấu gọn và khả năng bảo vệ phù hợp môi trường công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Chức năng bo mạch	Kết nối song song load cell
Số load cell kết nối	Tối đa 4 load cell
Kiểu load cell hỗ trợ	4 dây hoặc 6 dây
Vật liệu hộp	Thép không gỉ AISI 304
Cấp bảo vệ	IP67
Số đầu cáp / nút bịt	4 + 1
Ren đầu cáp	M12×1,5
Kích thước	176 × 90 × 42 mm
Khoảng cách tâm lỗ lắp	20 × 160 mm
Đầu nối đất	Có terminal nối hệ thống tiếp địa

Ưu điểm và tính năng nổi bật của Laumas C41INOXP

Điểm quan trọng của Laumas C41INOXP là sử dụng bo đấu song song, phù hợp khi cần đưa nhiều load cell về cùng một bộ đo mà không yêu cầu cân bằng độ nhạy bằng potentiometer ngay trong hộp nối.

• Kết nối tập trung từ 1 đến 4 load cell trong cùng một hộp.
• Hỗ trợ load cell 4 dây và 6 dây.
• Vỏ thép không gỉ AISI 304 thích hợp cho nhiều môi trường công nghiệp.
• Cấp bảo vệ IP67 giúp hạn chế bụi và nước xâm nhập khi lắp đặt đúng hướng dẫn.
• Có terminal nối đất để liên kết hộp với hệ thống tiếp địa.
• Kích thước nhỏ gọn, thuận tiện lắp gần cân sàn, bồn cân, phễu cân hoặc kết cấu cân nhiều điểm đỡ.

C41INOXP cần được phân biệt với CE41INOXP. C41INOXP là phiên bản bo kết nối song song, trong khi CE41INOXP sử dụng bo equalization để cân bằng độ nhạy từng load cell. Vì vậy, C41INOXP không có các potentiometer cân bằng W1–W4 của phiên bản equalization.

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas C41INOXP

Chức năng đấu nối load cell

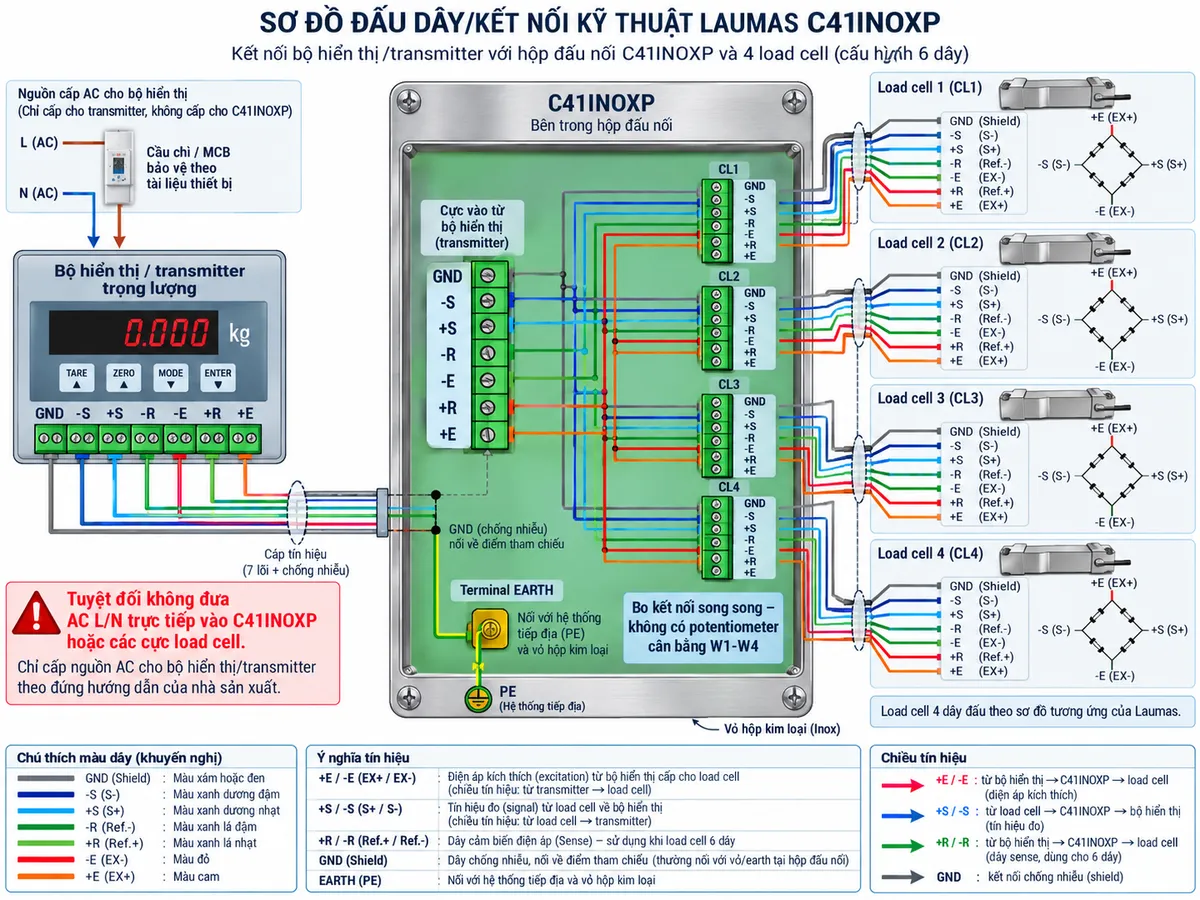

Hộp nối load cell C41INOXP tạo điểm đấu nối trung tâm giữa tối đa bốn load cell và bộ hiển thị hoặc transmitter trọng lượng. Theo sơ đồ điện của dòng sản phẩm, các đầu nối sử dụng các ký hiệu GND, -S, +S, -R, -E, +R và +E. Trong đó +E/-E là đường excitation, +S/-S là đường tín hiệu cân, +R/-R dùng cho Ref./Sense của cấu hình 6 dây và GND dành cho shield.

C41INOXP không phải thiết bị nhận nguồn AC trực tiếp. Điện áp kích thích cầu đo được cung cấp bởi bộ hiển thị hoặc transmitter trọng lượng rồi truyền qua hộp nối tới các load cell. Nguồn AC của bộ hiển thị/transmitter phải được bảo vệ theo tài liệu của chính thiết bị đó.

Nguyên lý hoạt động

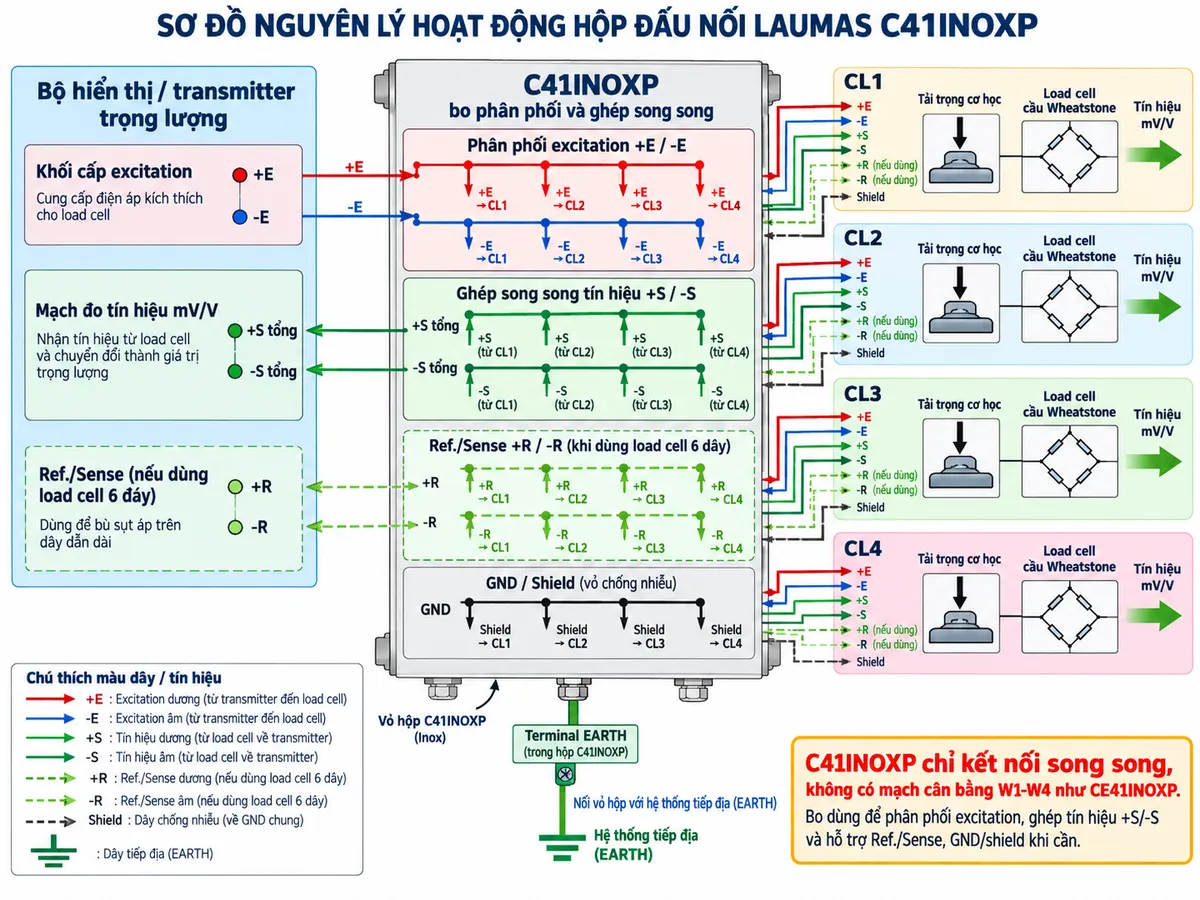

Bộ hiển thị hoặc transmitter cung cấp nguồn kích thích +E/-E tới C41INOXP. Trên bo mạch, các đường tương ứng được phân phối song song đến CL1, CL2, CL3 và CL4 để cấp excitation cho các cầu Wheatstone của từng load cell.

Khi tải trọng tác động lên load cell, cầu điện trở strain-gauge tạo ra tín hiệu điện vi sai ở mức mV/V. Các đường +S/-S của nhiều load cell được ghép song song trong hộp C41INOXP để hình thành đường tín hiệu chung đưa về mạch đo của bộ hiển thị hoặc transmitter. Thiết bị cân phía sau thực hiện khuếch đại, chuyển đổi và tính toán giá trị trọng lượng.

Với load cell 6 dây, các đường +R/-R được sử dụng làm Ref./Sense để thiết bị cân giám sát điện áp excitation tại phía cảm biến khi cấu hình của transmitter hỗ trợ chức năng này. Với load cell 4 dây, việc đấu nối cần thực hiện theo sơ đồ 4 dây tương ứng do Laumas quy định.

Ứng dụng điển hình

Nhờ khả năng kết nối song song 4 load cell, C41INOXP phù hợp cho nhiều hệ thống cân có nhiều điểm đỡ nhưng không yêu cầu hiệu chỉnh cân bằng riêng ngay tại hộp nối.

• Cân sàn và cân bàn sử dụng nhiều load cell.
• Bồn cân, silo và phễu cân có từ hai đến bốn điểm đo.
• Máy đóng gói và hệ thống định lượng theo khối lượng.
• Hệ thống cân tích hợp trong dây chuyền tự động hóa.
• Ứng dụng cần tập trung dây load cell trước khi truyền tín hiệu về bộ hiển thị hoặc transmitter.

Cam kết và nơi mua Laumas C41INOXP chính hãng

Khi chọn C41INOXP chính hãng, cần xác định đúng số lượng load cell, cấu hình 4 dây hay 6 dây và khả năng tương thích với bộ hiển thị hoặc transmitter trọng lượng. Đặc biệt, không nên nhầm C41INOXP với phiên bản CE41INOXP có chức năng equalization.

Khách hàng cần mua Hộp đấu nối Laumas C41INOXP có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình kết nối load cell và nhận thông tin kỹ thuật, báo giá sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas C41INOXP dùng để làm gì?

Laumas C41INOXP dùng để kết nối song song từ 1 đến 4 load cell và đưa tín hiệu chung về bộ hiển thị hoặc transmitter trọng lượng trong hệ thống cân.

C41INOXP hỗ trợ tối đa bao nhiêu load cell?

Sản phẩm hỗ trợ tối đa 4 load cell và có thể sử dụng với cảm biến loại 4 dây hoặc 6 dây.

C41INOXP có mạch cân bằng từng load cell không?

Không. C41INOXP sử dụng bo kết nối song song và không có potentiometer cân bằng W1-W4. Nếu cần chức năng equalization cho tối đa bốn load cell, cần lựa chọn phiên bản được Laumas thiết kế cho chức năng cân bằng.

C41INOXP có sử dụng được với load cell 6 dây không?

Có. Với load cell 6 dây, ngoài excitation +E/-E và signal +S/-S còn có các đường +R/-R Ref./Sense theo sơ đồ kết nối của Laumas và khả năng hỗ trợ của thiết bị cân.

C41INOXP có được cấp nguồn AC trực tiếp không?

Không. C41INOXP không phải thiết bị sử dụng AC L/N trực tiếp. Nguồn excitation cho load cell được cấp từ bộ hiển thị hoặc transmitter trọng lượng qua các đường tín hiệu chuyên dụng.

Vỏ C41INOXP được làm bằng vật liệu gì?

Hộp được chế tạo bằng thép không gỉ AISI 304, phù hợp với nhiều môi trường lắp đặt công nghiệp.

C41INOXP có cấp bảo vệ bao nhiêu?

Nhà sản xuất công bố cấp bảo vệ IP67. Khả năng bảo vệ thực tế phụ thuộc việc lắp đầu cáp, đóng kín hộp và thi công đúng hướng dẫn.

C41INOXP có terminal nối đất không?

Có. Hộp được trang bị terminal nối đất để liên kết với hệ thống tiếp địa theo thiết kế điện của ứng dụng.

C41INOXP khác CE41INOXP ở điểm nào?

C41INOXP là hộp có bo kết nối song song, còn CE41INOXP là phiên bản sử dụng bo equalization để cân bằng độ nhạy của các load cell. Đây là hai chức năng khác nhau và cần chọn đúng theo yêu cầu của hệ thống cân.
