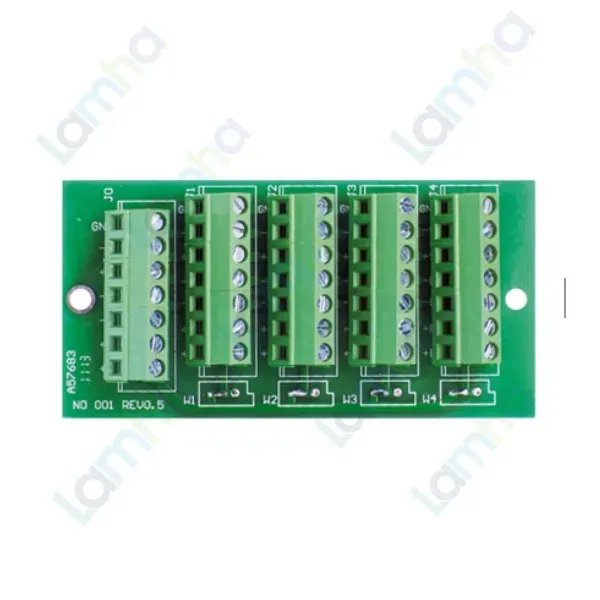

Bo mạch cân bằng Laumas HL6EQSN

Bo mạch cân bằng Laumas HL6EQSN – cân bằng tín hiệu tối đa 4 load cell

Bo mạch cân bằng Laumas HL6EQSN là bo mạch chuyên dụng để kết nối song song và cân bằng độ nhạy của tối đa 4 load cell analog trong hệ thống cân công nghiệp. HL6EQSN hỗ trợ load cell 4 dây hoặc 6 dây, đồng thời trang bị biến trở hiệu chỉnh riêng cho từng kênh nhằm giảm sai lệch kết quả khi cùng một tải được đặt tại các vị trí khác nhau trên kết cấu cân.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, transmitter và các phụ kiện đấu nối cho hệ thống cân điện tử. HL6EQSN thuộc nhóm bo mạch kết nối load cell của Laumas, phù hợp cho các hệ thống cần cân bằng độ nhạy bằng phương pháp analog trước khi tín hiệu tổng được đưa về thiết bị đo trọng lượng.

Thông số và đặc tính kỹ thuật tiêu biểu

Thông số	Giá trị
Loại bo mạch	Bo mạch cân bằng độ nhạy load cell
Số load cell kết nối	Tối đa 4 load cell
Kiểu kết nối load cell	Song song
Loại load cell hỗ trợ	Load cell 4 dây hoặc 6 dây
Số kênh hiệu chỉnh	4 kênh CL1, CL2, CL3, CL4
Biến trở cân bằng	20 Ω cho mỗi load cell
Giới hạn chênh lệch độ nhạy với load cell 2 mV/V	Không lớn hơn 0,1 mV/V
Giới hạn chênh lệch độ nhạy với load cell 3 mV/V	Không lớn hơn 0,15 mV/V
Các đường tín hiệu	GND, -S, +S, -R, -E, +R, +E
Nhiệt độ làm việc	-20 °C đến +60 °C
Kích thước bo mạch	100 × 50 mm
Chứng nhận	CE, UKCA, EAC

Ưu điểm và tính năng nổi bật của Laumas HL6EQSN

• Cân bằng độ nhạy tối đa 4 load cell giúp hạn chế sai lệch giữa các điểm đỡ của hệ thống cân nhiều cảm biến.
• Hỗ trợ cả load cell analog 4 dây và 6 dây, thuận tiện cho nhiều cấu hình cân công nghiệp.
• Mỗi load cell có potentiometer 20 Ω riêng, cho phép hiệu chỉnh từng kênh mà không cần thay đổi cơ bản cấu trúc hệ thống đo.
• Các kênh CL1, CL2, CL3 và CL4 được bố trí riêng biệt, giúp việc đấu dây, kiểm tra và hiệu chỉnh từng cảm biến rõ ràng hơn.
• Các đường excitation, signal và Ref./Sense được đưa về cùng bo mạch, phù hợp với cả hệ thống đo 4 dây và 6 dây.
• Bo mạch thực hiện đồng thời chức năng kết nối song song và cân bằng analog trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.
• Kích thước nhỏ gọn, phù hợp để tích hợp trong hộp nối hoặc tủ điện của hệ thống cân.

Chức năng, nguyên lý hoạt động và ứng dụng của HL6EQSN

Chức năng đấu nối và cân bằng load cell

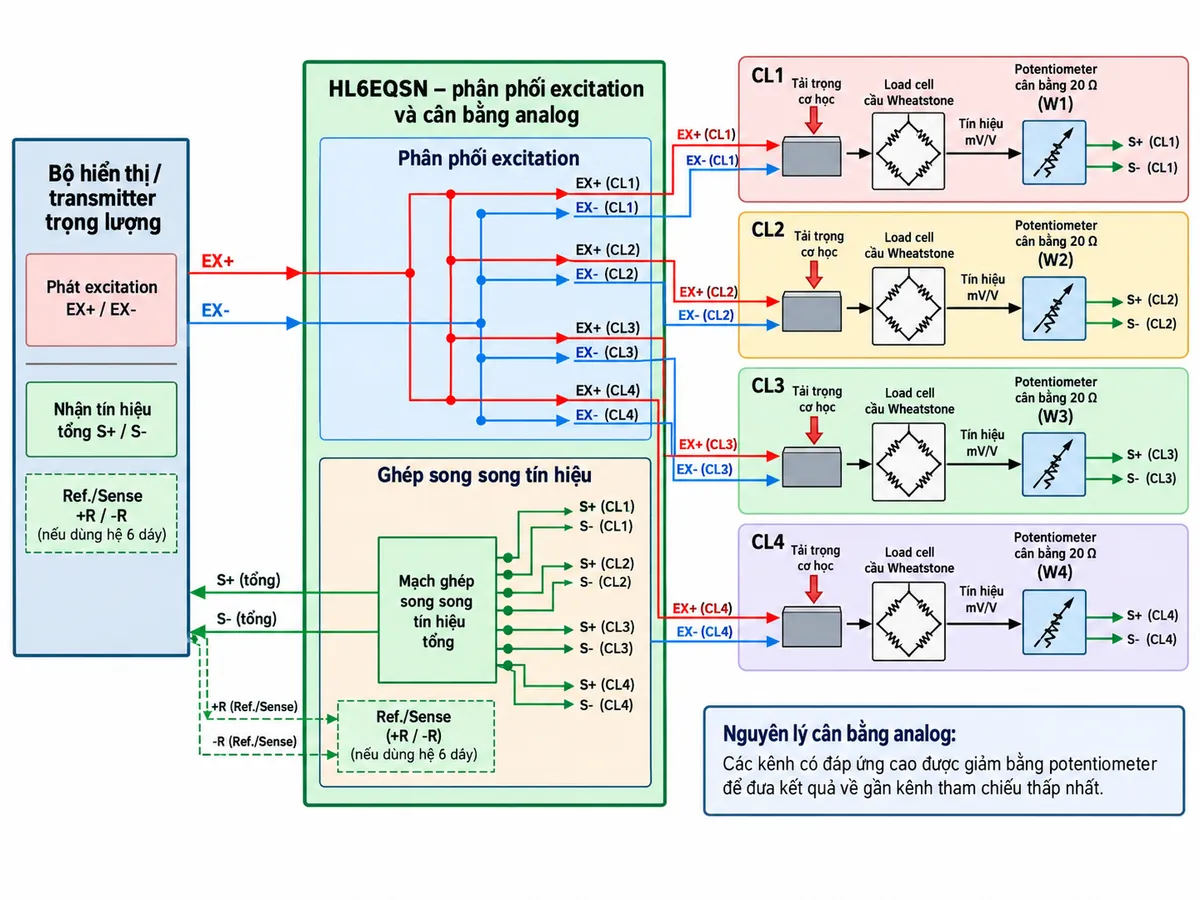

Laumas HL6EQSN nằm giữa các load cell và bộ hiển thị hoặc transmitter trọng lượng. Thiết bị cân cung cấp nguồn kích thích EX+/EX- qua bo mạch tới các load cell; tín hiệu S+/S- do từng load cell tạo ra được đưa trở lại HL6EQSN, đi qua phần tử cân bằng của từng kênh rồi được ghép song song thành tín hiệu chung đưa về thiết bị cân.

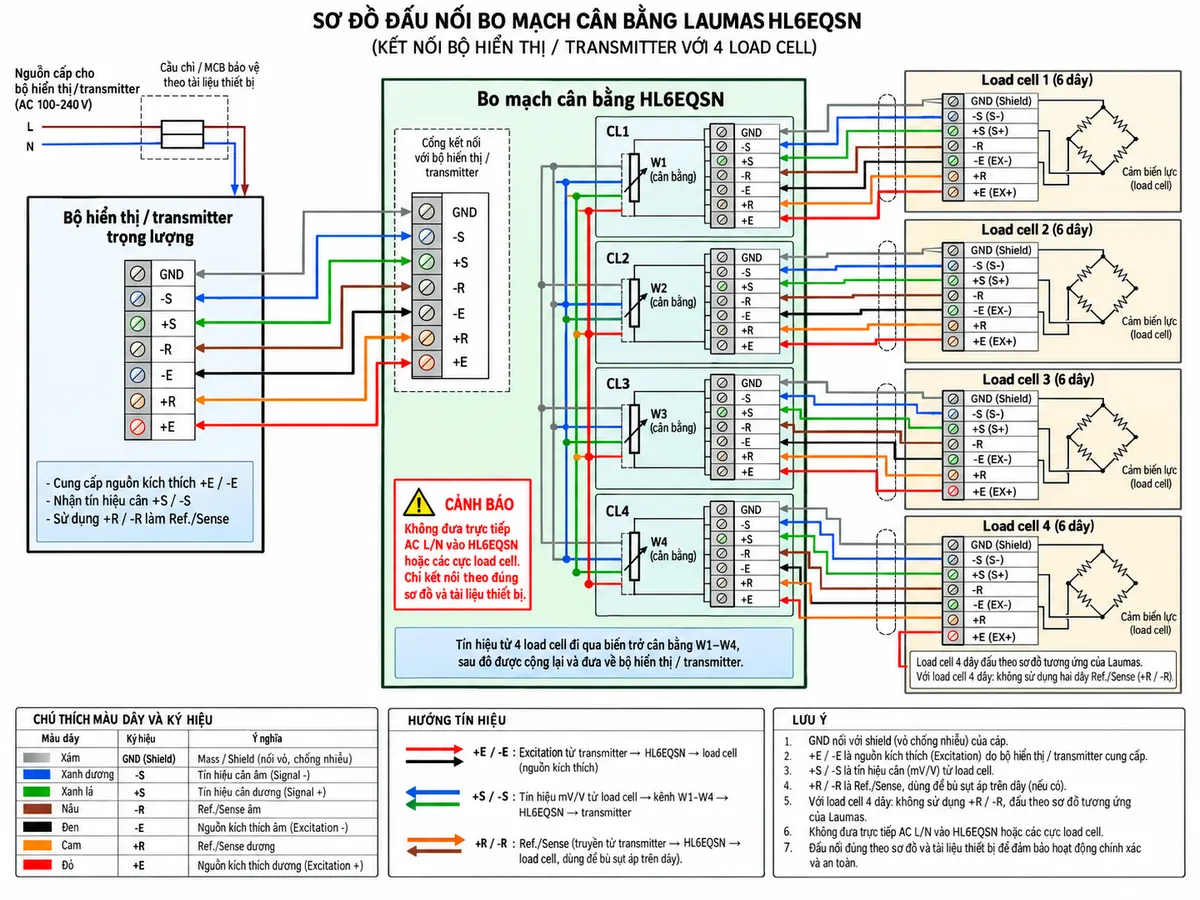

Với hệ thống 6 dây, các đường Ref./Sense +R/-R được sử dụng để thiết bị cân tham chiếu điện áp excitation tại mạch. Dây shield được nối vào GND theo sơ đồ của nhà sản xuất nhằm hỗ trợ giảm ảnh hưởng của nhiễu lên tín hiệu mV/V có mức rất nhỏ.

HL6EQSN là bo mạch tín hiệu và không nhận trực tiếp nguồn điện lưới AC. Nguồn excitation dành cho load cell đến từ bộ hiển thị hoặc transmitter tương thích. Thiết bị bảo vệ như cầu chì, MCB hoặc phương tiện cách ly cần được bố trí ở phía nguồn cấp của thiết bị cân theo tài liệu của thiết bị đó.

Nguyên lý cân bằng độ nhạy

Khi một hệ thống cân sử dụng nhiều load cell, từng cảm biến có thể có độ nhạy hơi khác nhau. Kết cấu cơ khí và sự phân bố lực cũng có thể khiến cùng một tải thử tạo ra kết quả khác nhau tùy vị trí đặt tải. Mạch equalization của HL6EQSN cho phép điều chỉnh các kênh có đáp ứng cao hơn để đưa kết quả giữa các vị trí về gần nhau.

Mỗi kênh load cell được trang bị một potentiometer 20 Ω. Khi hiệu chỉnh, tải mẫu được đặt lần lượt tại vị trí tương ứng với từng load cell và giá trị hiển thị được ghi nhận. Kênh cho kết quả thấp nhất được sử dụng làm mức tham chiếu; các kênh có kết quả cao hơn được điều chỉnh bằng potentiometer tương ứng cho đến khi các vị trí cho kết quả đồng đều hơn.

Đối với load cell có độ nhạy danh định 2 mV/V, Laumas quy định chênh lệch độ nhạy giữa các cảm biến dùng với mạch cân bằng không được lớn hơn 0,1 mV/V. Với load cell 3 mV/V, giới hạn tương ứng là 0,15 mV/V. Sau khi cân bằng các vị trí, hệ thống cần được đưa về zero và hiệu chuẩn lại bằng thiết bị cân theo đúng quy trình vận hành.

Ứng dụng điển hình

Bo mạch cân bằng load cell 4 kênh HL6EQSN phù hợp cho các kết cấu cân sử dụng nhiều điểm đỡ và cần giảm sai lệch kết quả giữa các vị trí đặt tải.

• Cân bàn và cân platform sử dụng nhiều load cell.
• Cân bồn, cân tank và cân silo.
• Phễu cân và hệ thống định lượng nguyên liệu.
• Cân công nghiệp nhiều điểm đỡ cần cân bằng tải theo từng vị trí.
• Hộp nối load cell chế tạo riêng cho máy và dây chuyền tự động.
• Hệ thống retrofit cần bổ sung chức năng cân bằng analog cho các load cell kết nối song song.

Cam kết và nơi mua Bo mạch cân bằng Laumas HL6EQSN

Khi lựa chọn Laumas HL6EQSN chính hãng, cần xác định đúng số lượng load cell, loại 4 dây hay 6 dây, độ nhạy danh định của cảm biến và bộ hiển thị hoặc transmitter đang sử dụng. Việc lựa chọn đúng cấu hình và thực hiện cân bằng theo tài liệu kỹ thuật giúp hệ thống cân đạt độ đồng đều tốt hơn giữa các điểm đặt tải.

Quý khách cần mua Bo mạch cân bằng Laumas HL6EQSN chính hãng, vui lòng liên hệ thietbicodien để được tư vấn cấu hình, kiểm tra khả năng tương thích với load cell và lựa chọn giải pháp phù hợp cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas HL6EQSN dùng để làm gì?

HL6EQSN dùng để kết nối song song và cân bằng độ nhạy của tối đa 4 load cell analog trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

HL6EQSN kết nối được bao nhiêu load cell?

Bo mạch hỗ trợ tối đa 4 load cell, tương ứng với các kênh CL1, CL2, CL3 và CL4.

HL6EQSN có hỗ trợ load cell 4 dây và 6 dây không?

Có. Bo mạch hỗ trợ cả load cell 4 dây và 6 dây. Với cấu hình 6 dây, các đường +R/-R Ref./Sense được sử dụng cùng excitation và signal theo sơ đồ của Laumas.

Mỗi load cell trên HL6EQSN được cân bằng bằng cách nào?

Mỗi kênh có một potentiometer 20 Ω tương ứng W1 đến W4. Khi hiệu chỉnh, các kênh có giá trị đo cao hơn được điều chỉnh để đưa kết quả về gần kênh có giá trị thấp nhất.

HL6EQSN có cần nguồn cấp riêng không?

HL6EQSN không phải một bộ nguồn độc lập. Điện áp excitation cho load cell được cung cấp bởi bộ hiển thị hoặc transmitter trọng lượng tương thích và được phân phối qua bo mạch.

Có thể cấp trực tiếp điện AC vào HL6EQSN không?

Không. Không đưa nguồn AC L/N trực tiếp vào các cực signal, excitation hoặc sense của bo mạch. Nguồn điện lưới phải được xử lý tại bộ nguồn hoặc thiết bị cân phù hợp trước khi liên quan tới mạch load cell.

HL6EQSN khác HL6N ở điểm nào?

HL6EQSN có chức năng cân bằng độ nhạy bằng potentiometer riêng cho từng load cell. HL6N là bo mạch dùng để kết nối các load cell song song mà không có chức năng equalization tương đương.

Sau khi cân bằng HL6EQSN có cần hiệu chuẩn lại cân không?

Có. Sau khi đáp ứng giữa các vị trí đã được cân bằng, nên đưa hệ thống về zero và thực hiện hiệu chuẩn bộ hiển thị hoặc transmitter theo quy trình của thiết bị cân.

HL6EQSN có thể lắp trực tiếp ngoài hiện trường không?

HL6EQSN là bo mạch rời. Khi sử dụng ngoài hiện trường, cần bố trí trong hộp hoặc tủ bảo vệ phù hợp với môi trường lắp đặt và yêu cầu chống bụi, nước của hệ thống.
