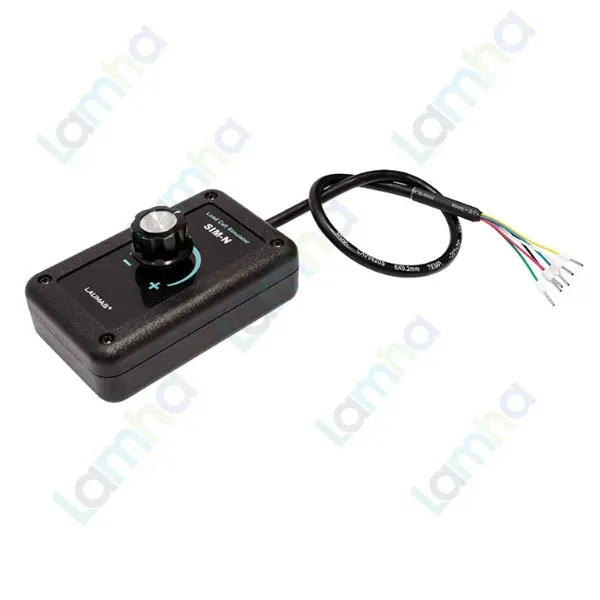

Bộ mô phỏng cảm biến tải Laumas SIMN

Bộ mô phỏng cảm biến tải Laumas SIMN – giả lập tín hiệu load cell 0–3 mV/V

Bộ mô phỏng cảm biến tải Laumas SIMN là thiết bị mô phỏng analog dành cho hệ thống cân sử dụng load cell, cho phép tạo tín hiệu tương đương load cell 6 dây để kiểm tra và hiệu chuẩn bộ hiển thị, transmitter trọng lượng hoặc mạch đo mà không cần đặt tải thực lên cảm biến. Model SIMN có dải tín hiệu mô phỏng 0–3 mV/V và được sử dụng kết hợp với đồng hồ vạn năng có thang đo mV DC khi thực hiện kiểm tra hệ thống cân.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị, transmitter trọng lượng cùng các phụ kiện đo lường và kiểm tra phục vụ hệ thống cân điện tử trong máy móc, dây chuyền sản xuất và tự động hóa công nghiệp.

Thông số và đặc tính chính của SIMN

Thông số	Giá trị
Loại thiết bị	Bộ mô phỏng tín hiệu load cell analog
Loại load cell mô phỏng	Load cell 6 dây
Dải tín hiệu đầu ra	0–3 mV/V
Phương pháp kiểm tra	Sử dụng đồng hồ vạn năng có thang đo mV DC
Chức năng lựa chọn	Công tắc lựa chọn điện trở load cell
Chiều dài cáp	35 cm
Đường kính cáp	6,5 mm
Dây dẫn	6 x 0,2 mm²
Các đường kết nối	Excitation, Signal, Ref./Sense và Shield
Đánh dấu/chứng nhận được công bố	CE, UKCA

Ưu điểm và tính năng nổi bật của Laumas SIMN

Ưu điểm chính của Laumas SIMN là cho phép kỹ thuật viên tách riêng phần điện tử của hệ thống cân khỏi load cell thực tế. Bằng cách thay load cell bằng một tín hiệu mô phỏng 0–3 mV/V, người dùng có thể kiểm tra xem sai lệch hoặc sự cố xuất phát từ bộ hiển thị/transmitter, dây tín hiệu hay từ cảm biến và kết cấu cơ khí.

• Mô phỏng tín hiệu analog tương đương load cell 6 dây.
• Tạo tín hiệu đầu ra trong dải 0–3 mV/V để kiểm tra mạch đo trọng lượng.
• Hỗ trợ hiệu chuẩn thiết bị cân bằng đồng hồ vạn năng có thang mV DC.
• Có công tắc lựa chọn điện trở load cell để phục vụ các điều kiện mô phỏng khác nhau.
• Không cần tạo tải cơ học thực lên cân trong quá trình kiểm tra phần điện tử.
• Phù hợp cho công việc chạy thử, bảo trì và khoanh vùng lỗi của hệ thống cân.
• Kết nối theo cấu trúc 6 dây gồm excitation, signal và Ref./Sense, kèm shield.

Chức năng, nguyên lý hoạt động và ứng dụng Laumas SIMN

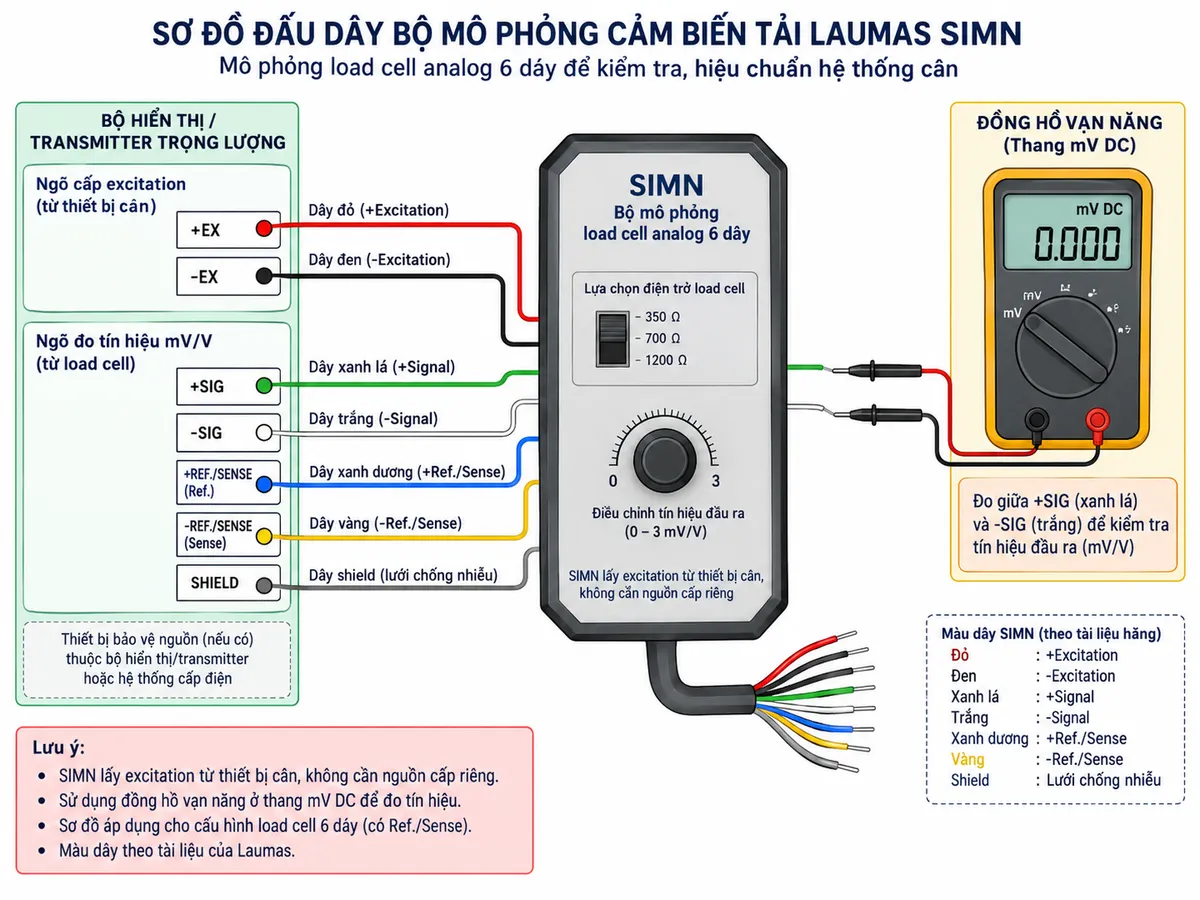

Kết nối SIMN với bộ hiển thị hoặc transmitter trọng lượng

Bộ mô phỏng load cell SIMN được kết nối vào ngõ vào load cell của bộ hiển thị hoặc transmitter thay cho cảm biến tải thật. Thiết bị cân cung cấp điện áp excitation cho SIMN; bộ mô phỏng sử dụng nguồn kích này để tạo ra tín hiệu vi sai tương ứng với một load cell đang chịu tải.

Đối với kết nối 6 dây, các đường excitation, signal và Ref./Sense được nối tương ứng giữa SIMN và thiết bị cân. Shield được xử lý theo sơ đồ đấu nối của hệ thống. SIMN không phải một nguồn cấp độc lập cho transmitter; điện áp kích thích được lấy từ chính thiết bị cân đang được kiểm tra.

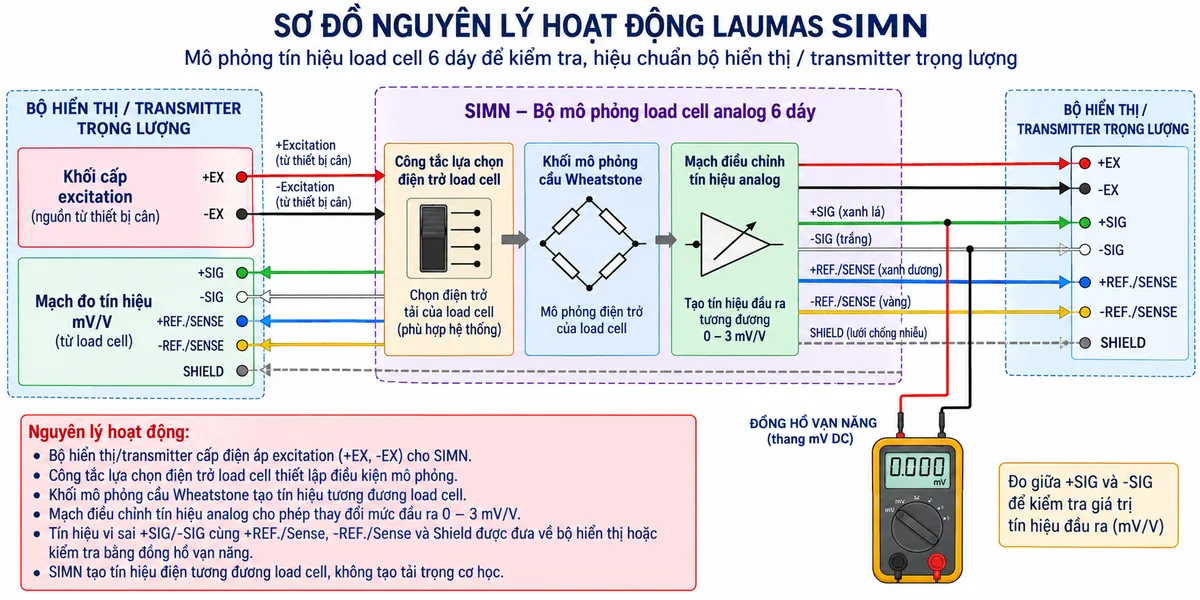

Nguyên lý mô phỏng tín hiệu load cell

Load cell strain-gauge thông thường tạo tín hiệu tỷ lệ giữa điện áp đầu ra và điện áp excitation, được biểu diễn bằng đơn vị mV/V. SIMN mô phỏng đặc tính này bằng mạch analog, tạo mức tín hiệu điều chỉnh được trong khoảng 0–3 mV/V thay vì phải tác động lực lên một cầu Wheatstone thực.

Khi thay đổi mức mô phỏng, tín hiệu vi sai +Signal/-Signal đưa vào bộ hiển thị hoặc transmitter cũng thay đổi. Người vận hành có thể dùng đồng hồ vạn năng đo điện áp mV DC để xác định mức tín hiệu thực tế, sau đó so sánh với giá trị mà thiết bị cân xử lý hoặc hiển thị. Cách kiểm tra này hỗ trợ đánh giá tuyến đo từ ngõ vào load cell đến phần xử lý trọng lượng.

Ứng dụng điển hình

Bộ giả lập load cell SIMN phù hợp cho kỹ thuật viên lắp đặt, bảo trì và chạy thử các hệ thống cân điện tử, đặc biệt khi cần kiểm tra phần đo lường mà không có tải chuẩn hoặc chưa lắp hoàn thiện cơ cấu cân.

• Kiểm tra bộ hiển thị và transmitter trọng lượng trên bàn thử.
• Hỗ trợ hiệu chuẩn và xác minh ngõ vào tín hiệu load cell.
• Kiểm tra hệ thống trong quá trình commissioning trước khi lắp load cell thực tế.
• Khoanh vùng sự cố giữa load cell, dây dẫn và thiết bị xử lý trọng lượng.
• Thử nghiệm chương trình PLC hoặc logic điều khiển sử dụng giá trị trọng lượng.
• Phục vụ bảo trì hệ thống cân, máy định lượng, đóng gói và phối trộn.

Cam kết và nơi mua Bộ mô phỏng cảm biến tải Laumas SIMN

Khi lựa chọn Laumas SIMN chính hãng, người dùng có thể chủ động kiểm tra tín hiệu load cell và ngõ vào thiết bị cân mà không cần tác động tải thực. Khi đấu nối cần xác định đúng excitation, signal, Ref./Sense và shield, đồng thời sử dụng đồng hồ đo phù hợp để tránh nhầm cực hoặc đánh giá sai tín hiệu mV/V.

Khách hàng cần mua Bộ mô phỏng cảm biến tải Laumas SIMN chính hãng hoặc cần tư vấn cách sử dụng với bộ hiển thị và transmitter trọng lượng có thể liên hệ thietbicodien để được hỗ trợ lựa chọn và triển khai phù hợp với hệ thống cân thực tế.

Câu hỏi thường gặp (FAQ)

Laumas SIMN dùng để làm gì?

Laumas SIMN dùng để mô phỏng tín hiệu của load cell analog, giúp kiểm tra hoặc hiệu chuẩn bộ hiển thị và transmitter trọng lượng mà không cần tác động tải lên cảm biến thật.

SIMN mô phỏng tín hiệu trong dải bao nhiêu?

SIMN có dải tín hiệu đầu ra 0–3 mV/V, phù hợp với việc mô phỏng tín hiệu của nhiều load cell strain-gauge dùng trong hệ thống cân công nghiệp.

SIMN mô phỏng load cell mấy dây?

Sản phẩm là bộ mô phỏng load cell 6 dây, có các đường excitation, signal và Ref./Sense cùng với shield.

SIMN có cần nguồn cấp riêng không?

SIMN được sử dụng với điện áp excitation do bộ hiển thị hoặc transmitter trọng lượng cung cấp, tương tự cách thiết bị cân cấp nguồn kích thích cho load cell. Vì vậy không cần xem SIMN như một bộ nguồn độc lập.

Có thể dùng đồng hồ vạn năng với SIMN không?

Có. Laumas nêu rõ SIMN cho phép hiệu chuẩn thiết bị cân bằng đồng hồ vạn năng có thang mV DC, giúp kỹ thuật viên kiểm tra chính xác tín hiệu mô phỏng.

SIMN có công tắc lựa chọn điện trở load cell không?

Có. Tài liệu sản phẩm công bố công tắc lựa chọn điện trở load cell, cho phép mô phỏng điều kiện tải điện phù hợp trong quá trình kiểm tra.

SIMN có thay thế load cell trong vận hành cân thực tế không?

Không. SIMN là thiết bị mô phỏng phục vụ kiểm tra và hiệu chuẩn; nó không đo tải trọng cơ học và không thay thế load cell trong quá trình cân sản xuất thông thường.

SIMN có hữu ích khi xử lý sự cố hệ thống cân không?

Có. Bằng cách thay load cell bằng tín hiệu mô phỏng mV/V, kỹ thuật viên có thể kiểm tra riêng bộ hiển thị, transmitter và tuyến dây để xác định lỗi có nằm ở phần điện tử hay ở load cell và kết cấu cơ khí.
