Hộp đấu nối Laumas CE41INOX

Hộp đấu nối Laumas CE41INOX – cân bằng tối đa 4 load cell

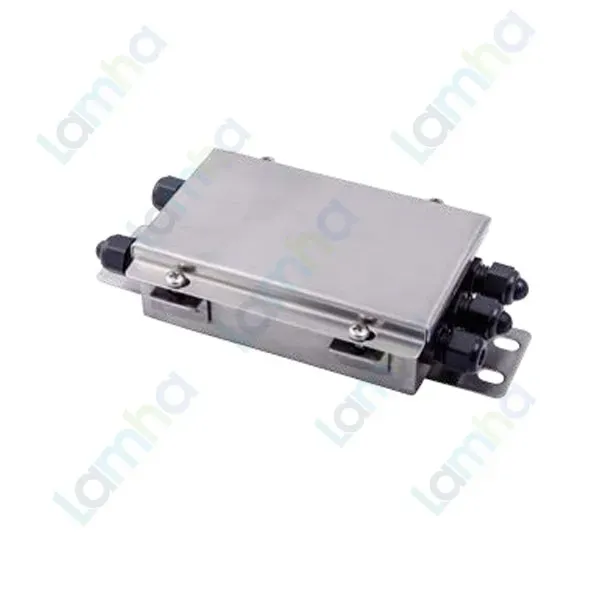

Hộp đấu nối Laumas CE41INOX là hộp junction box bằng thép không gỉ tích hợp bo mạch cân bằng, được thiết kế để kết nối và hiệu chỉnh tín hiệu của tối đa 4 load cell analog trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng. CE41INOX hỗ trợ load cell 4 dây và 6 dây, đồng thời có kết cấu bảo vệ phù hợp cho các hệ thống cân công nghiệp lắp đặt trong môi trường có bụi, ẩm hoặc yêu cầu độ bền cơ học cao.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, transmitter, phụ kiện đấu nối và các giải pháp cân điện tử cho máy móc, dây chuyền và hệ thống tự động hóa công nghiệp.

Thông số và đặc tính kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Hộp đấu nối tích hợp bo mạch cân bằng load cell
Số load cell kết nối	Tối đa 4 load cell
Kiểu load cell hỗ trợ	Load cell 4 dây hoặc 6 dây
Vật liệu hộp	Thép không gỉ AISI 304
Cấp bảo vệ	IP67
Nhiệt độ làm việc	-20 °C đến +60 °C
Đầu cáp	4 + 1 cable gland/plug
Ren đầu cáp	M16 × 1.5
Tiếp địa	Có terminal nối đất
Bảo vệ điện	Tích hợp thiết bị bảo vệ chống sét và xung điện
Kích thước	143 × 142 × 42 mm
Khoảng cách tâm lỗ lắp	112 × 128 mm
Chứng nhận	CE, UKCA, EAC

Ưu điểm và tính năng nổi bật của Laumas CE41INOX

• Cân bằng tối đa 4 load cell, phù hợp với các hệ thống cân sử dụng nhiều điểm đỡ và cần giảm sai lệch giữa các vị trí đặt tải.
• Hỗ trợ cả load cell 4 dây và 6 dây, thuận tiện khi tích hợp vào nhiều cấu hình cân điện tử khác nhau.
• Bo mạch equalization tích hợp bên trong hộp giúp thực hiện hiệu chỉnh tín hiệu từng load cell trước khi ghép thành tín hiệu cân tổng.
• Vỏ thép không gỉ AISI 304 có khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường công nghiệp.
• Cấp bảo vệ IP67 giúp hạn chế ảnh hưởng của bụi và nước khi hộp được lắp đặt và đóng kín đúng kỹ thuật.
• Có terminal nối đất riêng, hỗ trợ kết nối shield và tiếp địa bảo vệ theo thiết kế hệ thống.
• Tích hợp bảo vệ chống sét và xung điện, giúp tăng mức bảo vệ cho đường tín hiệu load cell và thiết bị cân trước các quá áp đột biến.
• Hệ thống 4 + 1 đầu cáp cho phép đưa dây của tối đa 4 load cell vào hộp và một cáp chung đi về bộ hiển thị hoặc transmitter.

Chức năng, nguyên lý hoạt động và ứng dụng của CE41INOX

Chức năng đấu nối và cân bằng load cell

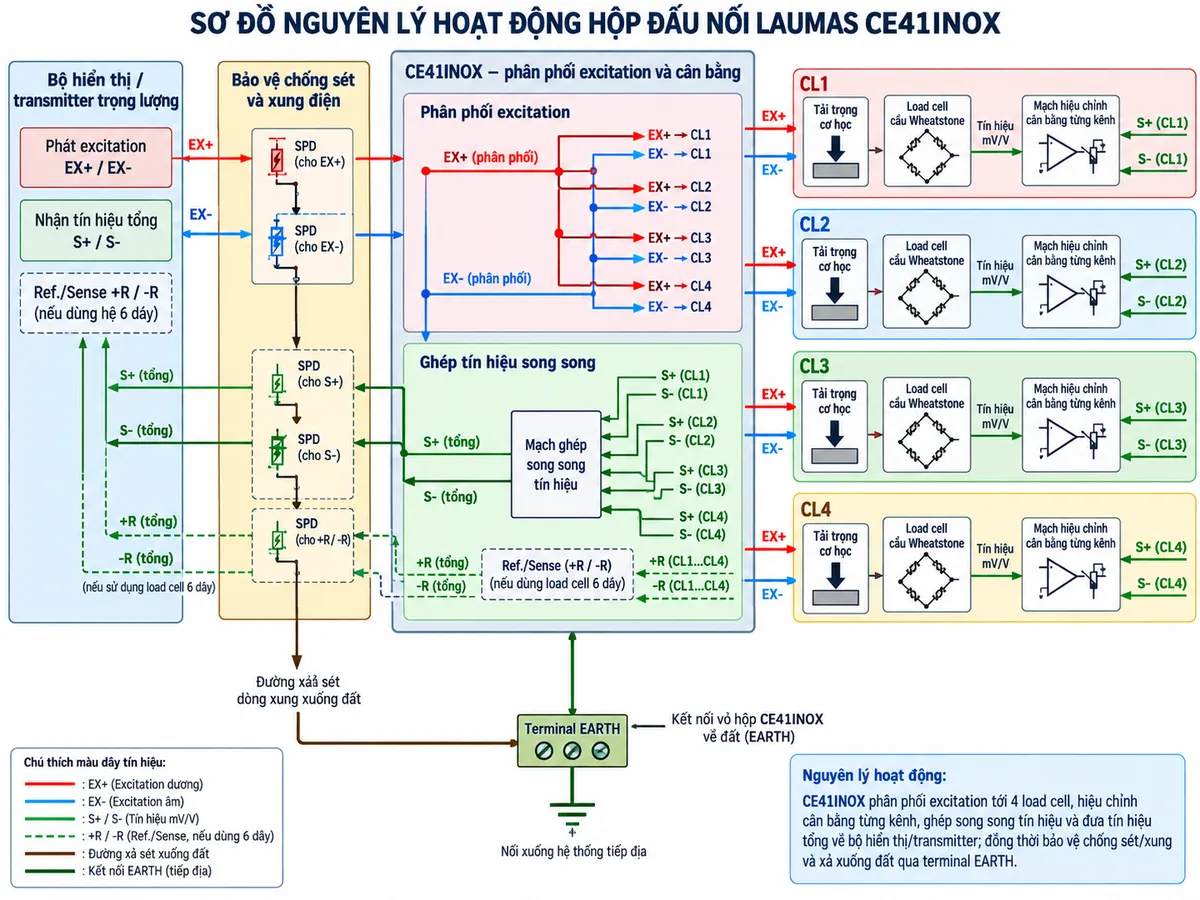

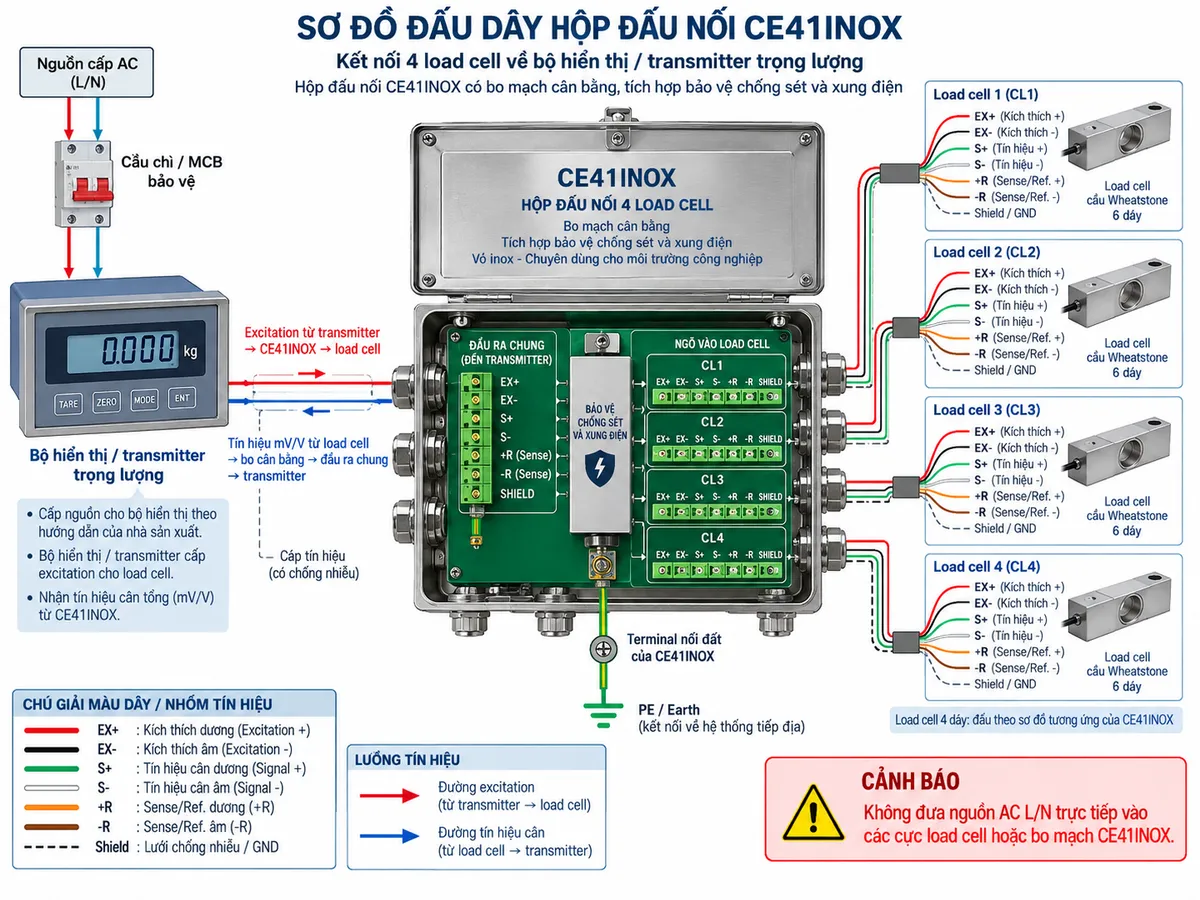

Laumas CE41INOX được lắp giữa các load cell và thiết bị xử lý trọng lượng. Bộ hiển thị hoặc transmitter cung cấp nguồn excitation cho các load cell thông qua hộp nối; đồng thời tín hiệu đo từ từng cảm biến được đưa trở lại bo mạch cân bằng bên trong CE41INOX.

Đối với load cell 6 dây, ngoài đường excitation và signal còn có các đường Ref./Sense để thiết bị cân tham chiếu điện áp kích thích tại phía hộp nối. Shield của cáp được xử lý theo sơ đồ tiếp địa của hệ thống nhằm hạn chế nhiễu tác động lên tín hiệu mV/V có biên độ rất nhỏ.

CE41INOX không phải nguồn điện độc lập cho load cell. Không được đưa trực tiếp nguồn AC L/N vào các cực tín hiệu hoặc excitation. Nguồn excitation phải đến từ bộ hiển thị hoặc transmitter tương thích, trong khi nguồn cấp của thiết bị cân cần được bảo vệ bằng cầu chì, MCB hoặc thiết bị phù hợp theo tài liệu kỹ thuật của thiết bị đó.

Nguyên lý cân bằng tín hiệu

Trong hệ thống cân sử dụng nhiều load cell, sai lệch nhỏ về độ nhạy cảm biến, đặc tính cơ khí hoặc phân bố tải có thể khiến cùng một tải thử cho kết quả khác nhau tùy vị trí đặt. Bo mạch cân bằng load cell bên trong CE41INOX cho phép hiệu chỉnh đáp ứng của từng nhánh để cải thiện sự đồng đều giữa các điểm cân.

Khi hiệu chỉnh, tải chuẩn được đặt lần lượt tại các vị trí tương ứng với từng load cell. Kỹ thuật viên so sánh giá trị hiển thị và điều chỉnh kênh cần thiết trên bo mạch equalization. Sau quá trình cân bằng, các tín hiệu load cell được ghép lại thành tín hiệu tổng để đưa về bộ hiển thị hoặc transmitter trọng lượng.

CE41INOX còn tích hợp mạch bảo vệ chống sét và xung điện. Khi có xung quá áp xuất hiện trên đường cáp, khối bảo vệ có nhiệm vụ hạn chế năng lượng xung truyền sâu vào mạch load cell và thiết bị cân. Terminal earth của hộp cần được kết nối đúng với hệ thống tiếp địa để chức năng bảo vệ đạt hiệu quả theo thiết kế.

Ứng dụng điển hình

Hộp đấu nối cân bằng load cell CE41INOX phù hợp với nhiều hệ thống cân công nghiệp sử dụng từ một đến bốn cảm biến tải và cần hộp bảo vệ bằng thép không gỉ.

• Cân bàn và cân sàn sử dụng nhiều load cell.
• Cân bồn, cân tank và cân silo.
• Phễu cân và hệ thống định lượng nguyên liệu.
• Hệ thống cân ngoài hiện trường cần hộp bảo vệ IP67.
• Các dây chuyền sản xuất có môi trường ẩm hoặc yêu cầu khả năng chống ăn mòn tốt.
• Ứng dụng cần bổ sung bảo vệ chống sét và xung điện cho đường tín hiệu load cell.
• Hệ thống cân cần cân bằng tín hiệu giữa nhiều điểm đặt tải trước khi đưa về một bộ hiển thị chung.

Cam kết và nơi mua Hộp đấu nối Laumas CE41INOX

Khi lựa chọn Laumas CE41INOX chính hãng, cần xác định đúng số lượng load cell, kiểu kết nối 4 dây hay 6 dây, thiết bị hiển thị hoặc transmitter đang sử dụng và yêu cầu về tiếp địa, chống nhiễu của hệ thống. Việc đấu dây và tiếp địa đúng kỹ thuật giúp khai thác hiệu quả chức năng cân bằng cũng như mạch bảo vệ tích hợp.

Quý khách cần mua Hộp đấu nối Laumas CE41INOX chính hãng, vui lòng liên hệ thietbicodien để được tư vấn cấu hình, kiểm tra khả năng tương thích với load cell và lựa chọn giải pháp phù hợp cho hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas CE41INOX dùng để làm gì?

CE41INOX dùng để kết nối và cân bằng tín hiệu của tối đa 4 load cell analog trước khi đưa tín hiệu tổng về bộ hiển thị hoặc transmitter trọng lượng.

CE41INOX kết nối được bao nhiêu load cell?

Thiết bị hỗ trợ tối đa 4 load cell, sử dụng cấu hình 4 dây hoặc 6 dây tùy loại cảm biến và thiết bị cân.

CE41INOX có chức năng cân bằng từng load cell không?

Có. Bên trong hộp có bo mạch equalization cho phép hiệu chỉnh đáp ứng của từng nhánh load cell nhằm giảm sai lệch giữa các vị trí đặt tải.

Vỏ CE41INOX được làm bằng vật liệu gì?

Hộp sử dụng thép không gỉ AISI 304, thích hợp cho nhiều môi trường công nghiệp cần khả năng chống ăn mòn và độ bền cơ học tốt.

CE41INOX có khả năng chống bụi và nước không?

Có. Sản phẩm có cấp bảo vệ IP67 khi được lắp đặt, đóng nắp và siết các đầu cáp đúng yêu cầu kỹ thuật.

CE41INOX có bảo vệ chống sét không?

Có. Thiết bị tích hợp mạch bảo vệ chống sét và xung điện nhằm hỗ trợ bảo vệ đường load cell và thiết bị cân trước các quá áp đột biến.

Terminal nối đất trên CE41INOX có tác dụng gì?

Terminal earth được sử dụng để nối hộp và mạch bảo vệ với hệ thống tiếp địa. Kết nối tiếp địa đúng giúp hỗ trợ chống nhiễu và tạo đường thoát cho năng lượng xung của mạch bảo vệ.

CE41INOX có cần cấp nguồn riêng không?

Không. Hộp không phải nguồn cấp độc lập cho load cell. Điện áp excitation được cung cấp bởi bộ hiển thị hoặc transmitter trọng lượng và truyền qua CE41INOX tới các cảm biến.

Có được đưa nguồn AC trực tiếp vào CE41INOX không?

Không. Không đưa AC L/N trực tiếp vào các cực signal, excitation hoặc Ref./Sense. Nguồn điện lưới phải được xử lý tại bộ nguồn hoặc thiết bị cân phù hợp trước khi liên quan tới mạch load cell.
