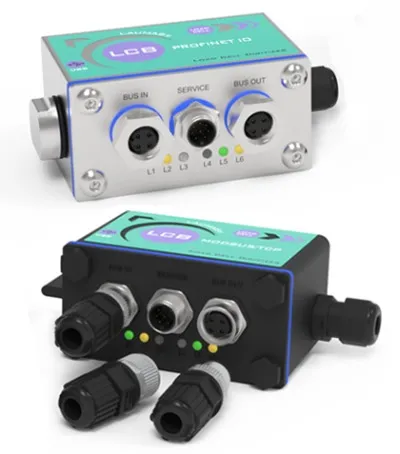

Laumas LCB là bộ truyền và số hóa trọng lượng cho cảm biến lực, được thiết kế để chuyển tín hiệu analog mV/V của load cell hoặc cảm biến strain gauge thành dữ liệu trọng lượng dạng số phục vụ PLC, HMI và hệ thống tự động hóa. Giải pháp này giúp tận dụng load cell analog hiện có, đồng thời đưa tín hiệu cân lên các chuẩn truyền thông công nghiệp hiện đại mà không cần thay đổi toàn bộ hệ thống cảm biến.

Thương hiệu Laumas và xuất xứ Italia

Laumas là thương hiệu Italia chuyên về cân và định lượng công nghiệp, được thành lập năm 1984 tại Parma. Hãng phát triển load cell, bộ hiển thị cân, bộ truyền trọng lượng, thiết bị số hóa cảm biến và các giải pháp kết nối dữ liệu cân với hệ thống điều khiển công nghiệp. Với model LCB, Laumas tập trung vào nhu cầu số hóa trực tiếp tín hiệu load cell tại gần điểm đo, qua đó đơn giản hóa việc tích hợp cân vào kiến trúc tự động hóa.

Ưu điểm và tính năng nổi bật của Laumas LCB

• Chuyển load cell analog thành load cell số, phù hợp cả với cảm biến strain gauge đang được sử dụng trong hệ thống hiện hữu.
• Thiết kế nhỏ gọn, có thể bố trí gần load cell nhằm giảm chiều dài đường truyền tín hiệu mV/V mức thấp.
• Hỗ trợ nhiều phương án tích hợp với PLC và mạng truyền thông công nghiệp, phù hợp cho máy OEM cũng như dây chuyền tự động hóa.
• Có thể cấu hình bằng máy tính thông qua phần mềm quản lý thiết bị của Laumas.
• Hỗ trợ các chức năng cần thiết trong xử lý tín hiệu cân như hiệu chuẩn, zero, tare và lọc giá trị trọng lượng.
• Có các tùy chọn giao tiếp, đầu ra và fieldbus khác nhau để lựa chọn theo kiến trúc điều khiển thực tế.
• Vỏ bảo vệ phù hợp cho môi trường công nghiệp và sử dụng các đầu nối chuẩn công nghiệp để thuận tiện khi lắp đặt.
• Phù hợp cho cả hệ thống cân mới và các dự án retrofit cần số hóa hệ thống cân load cell đang vận hành.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Loại thiết bị	Bộ truyền trọng lượng và bộ số hóa load cell analog
Loại cảm biến tương thích	Load cell và cảm biến strain gauge có đầu ra mV/V
Cấp bảo vệ	IP67
Vật liệu vỏ	Thép không gỉ AISI 304 hoặc PA66 gia cường sợi thủy tinh tùy phiên bản
Kích thước gồm đầu nối	90 x 40 x 107 mm
Đầu nối	3 đầu nối M12 cấp bảo vệ IP67
Chỉ thị trạng thái	6 LED cho trạng thái giao tiếp
Cổng cấu hình	Micro USB
Đầu ra analog tùy chọn	16 bit; 0/4–20 mA hoặc 0–5/10 V
Giao tiếp nối tiếp tùy chọn	RS485; hỗ trợ kết nối trực tiếp RS485 với RS232 không cần bộ chuyển đổi ngoài
I/O	2 đầu vào số và 3 đầu ra relay
Chức năng định lượng	Định lượng nạp một thành phần, tối đa 99 công thức
Fieldbus tùy chọn	PROFINET IO, EtherNet/IP, Ethernet TCP/IP, Modbus TCP, PROFIBUS DP, EtherCAT, POWERLINK, CANopen, CC-Link, CC-Link IE Field Basic, SERCOS III và IO-Link
Tốc độ tính toán trọng lượng	Tối đa 500 giá trị mỗi giây
Tốc độ cập nhật fieldbus	Có thể đạt tối đa 500 lần mỗi giây với PROFINET, EtherNet/IP và EtherCAT

Các giao tiếp và đầu ra nêu trên phụ thuộc vào phiên bản LCB Laumas được lựa chọn; không phải mọi tùy chọn đều đồng thời có trên cùng một mã cấu hình. Khi đặt hàng cần xác định chuẩn truyền thông, loại đầu ra và PLC sử dụng trong hệ thống.

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas LCB

Chức năng số hóa tín hiệu load cell

Trong một hệ thống cân thông thường, tải trọng tác động lên load cell làm biến dạng phần tử đàn hồi và cầu điện trở strain gauge tạo ra một tín hiệu điện áp rất nhỏ, thường biểu diễn theo đơn vị mV/V. Bộ số hóa load cell LCB tiếp nhận tín hiệu này, chuyển đổi sang miền số, xử lý và tạo ra giá trị trọng lượng để cung cấp cho PLC hoặc hệ thống giám sát.

Nhờ quá trình số hóa diễn ra gần cảm biến, hệ thống điều khiển không phải trực tiếp tiếp nhận và xử lý đường tín hiệu mV/V trên khoảng cách dài. Đây là lợi thế đáng chú ý trong các máy cân, hệ thống định lượng và dây chuyền cần truyền dữ liệu trọng lượng tới mạng điều khiển công nghiệp.

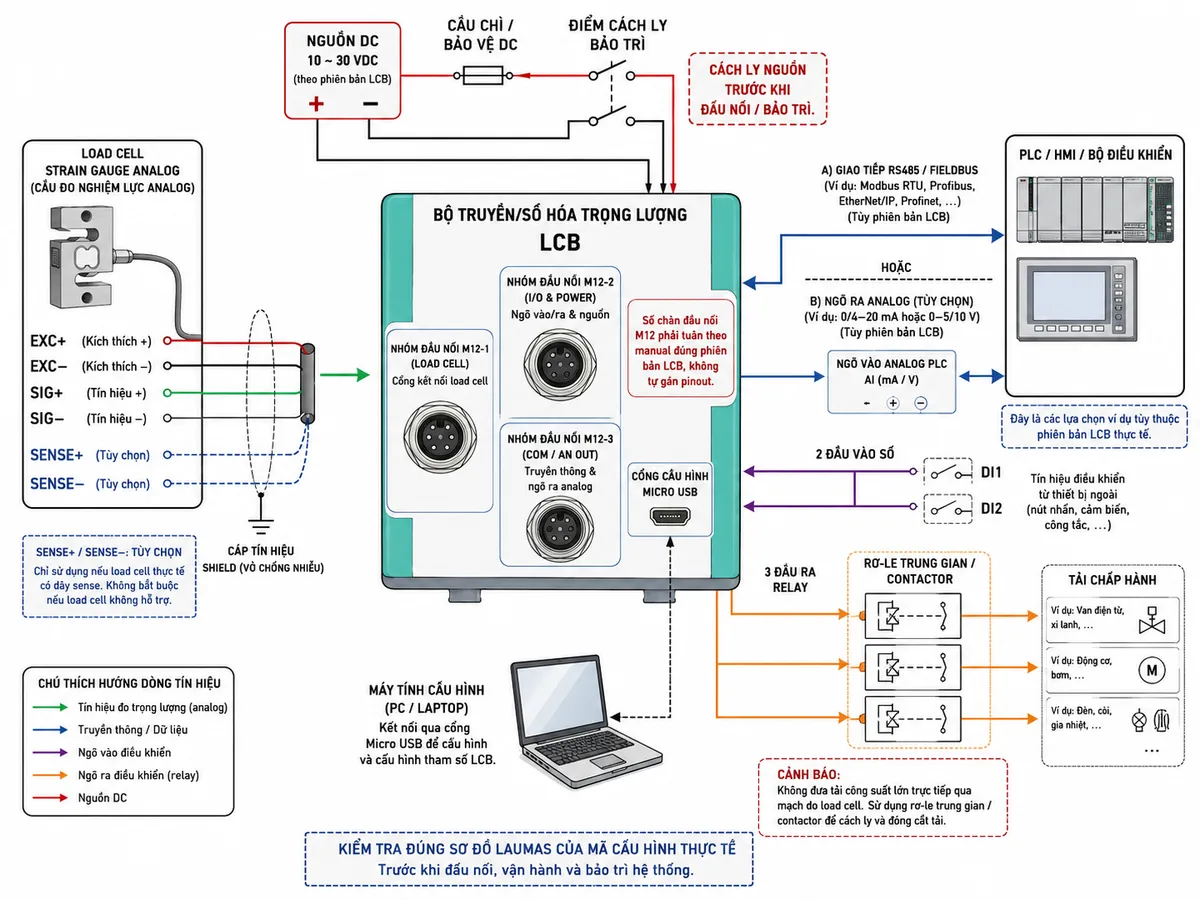

Sơ đồ đấu dây và kết nối hệ thống

LCB được kết nối một phía với load cell strain gauge, phía còn lại với nguồn cấp và hệ thống điều khiển. Các dây kích thích và tín hiệu của load cell phải được đấu theo đúng tài liệu của cảm biến và sơ đồ kết nối LCB tương ứng. Các đầu nối M12 của thiết bị được sử dụng theo từng biến thể giao tiếp; do đó không nên tự suy đoán số chân giữa các phiên bản RS485, analog hoặc fieldbus.

Nguồn cấp cho thiết bị cần có phần tử bảo vệ phù hợp và phương tiện cách ly khi bảo trì. Đối với đầu ra relay, nếu điều khiển tải công suất lớn cần sử dụng relay trung gian hoặc contactor thích hợp; tải động lực không được đưa qua mạch tín hiệu load cell.

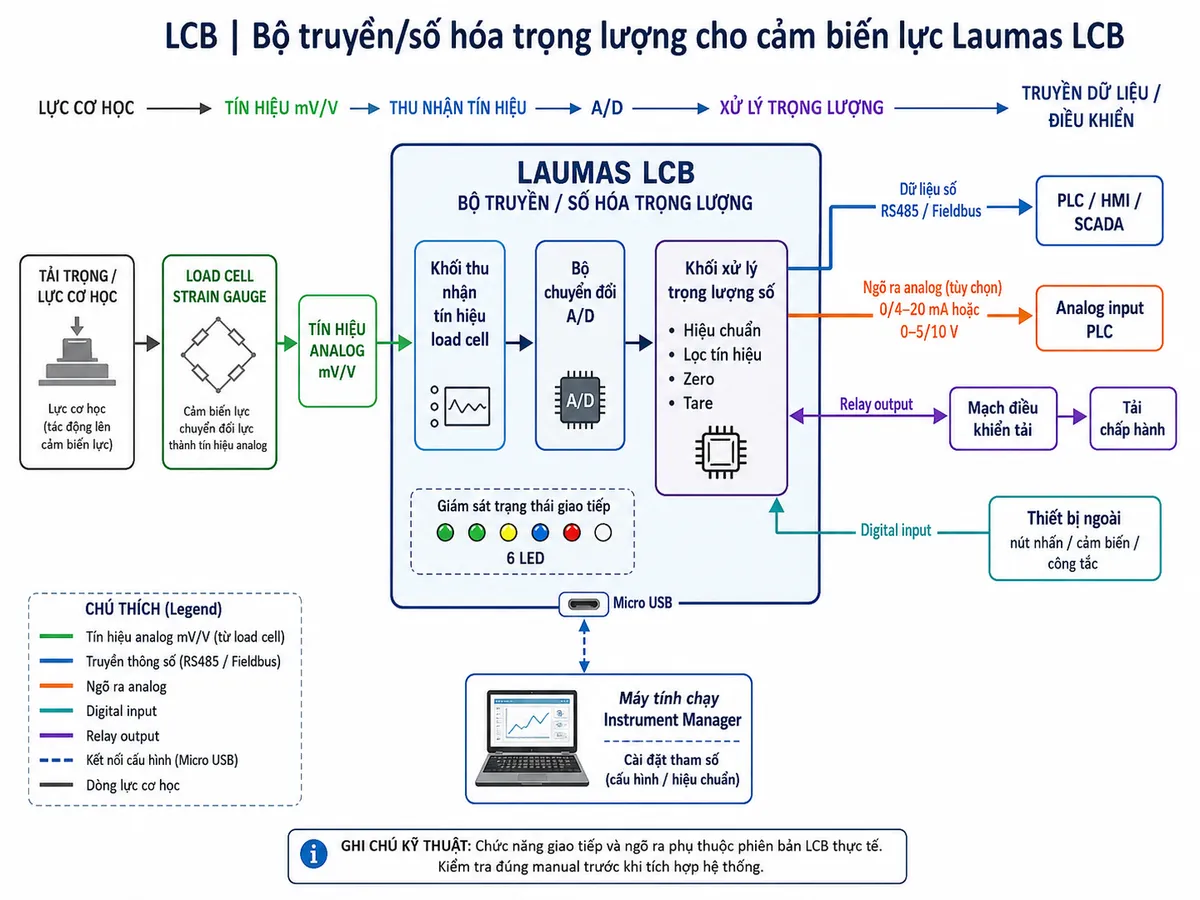

Nguyên lý xử lý trọng lượng

Ở đầu vào, LCB nhận tín hiệu điện rất nhỏ từ cầu strain gauge. Tín hiệu này được đưa qua khối thu nhận và chuyển đổi analog–digital, sau đó bộ xử lý thực hiện tính toán trọng lượng theo các tham số hiệu chuẩn đã cài đặt. Kết quả sau xử lý có thể được truyền dưới dạng dữ liệu số qua mạng công nghiệp hoặc chuyển thành tín hiệu analog ở phiên bản có trang bị tùy chọn này.

Các chức năng lọc trọng lượng, zero và tare hỗ trợ hệ thống tạo ra giá trị đo phù hợp với quá trình vận hành. Việc cấu hình tham số có thể thực hiện bằng phần mềm Instrument Manager của Laumas thông qua cổng Micro USB.

Kết nối với PLC và mạng công nghiệp

Một ưu điểm quan trọng của Laumas LCB là khả năng đưa dữ liệu cân trực tiếp vào hệ thống điều khiển theo nhiều kiến trúc khác nhau. Tùy biến thể, người thiết kế có thể lựa chọn RS485, tín hiệu analog hoặc các fieldbus phổ biến để tích hợp với PLC mà không phải sử dụng thêm một bộ hiển thị cân trung gian.

Đối với các mạng Ethernet công nghiệp hoặc fieldbus tốc độ cao, khả năng cập nhật dữ liệu nhanh giúp LCB phù hợp với các quá trình cần theo dõi trọng lượng liên tục, máy đóng gói, định lượng, chiết rót hoặc các chu trình điều khiển có thời gian đáp ứng ngắn.

Ứng dụng trong hệ thống cân và tự động hóa

Bộ truyền trọng lượng Laumas LCB có thể được sử dụng trong nhiều ứng dụng sử dụng load cell như cân bồn, cân silo, cân phễu, cân băng tải, máy đóng gói, hệ thống chiết rót, máy phối trộn, máy định lượng và thiết bị kiểm tra lực.

LCB cũng đặc biệt hữu ích trong các dự án retrofit. Khi load cell analog hiện tại vẫn đáp ứng yêu cầu cơ khí và đo lường, doanh nghiệp có thể bổ sung bộ số hóa thay vì thay mới toàn bộ cảm biến. Qua đó, hệ thống cân cũ có thể kết nối với PLC hoặc mạng truyền thông hiện đại với mức thay đổi phần cứng hợp lý hơn.

Lưu ý khi lựa chọn và lắp đặt

• Xác định chính xác loại load cell, cấu hình dây và tín hiệu đầu ra của cảm biến trước khi kết nối.
• Lựa chọn đúng phiên bản LCB theo giao thức mà PLC hoặc hệ thống điều khiển hỗ trợ.
• Không tự gán số chân đầu nối M12 nếu chưa đối chiếu tài liệu của đúng mã cấu hình.
• Bố trí cáp load cell tránh xa cáp động lực, biến tần, động cơ và nguồn gây nhiễu điện từ.
• Thực hiện nối shield và tiếp địa theo tài liệu lắp đặt của Laumas và nhà sản xuất load cell.
• Cách ly nguồn trước khi thực hiện đấu nối, tháo lắp hoặc bảo trì.

Cam kết và nơi mua Laumas LCB chính hãng

Khi lựa chọn LCB chính hãng, yếu tố quan trọng không chỉ là đúng model mà còn phải đúng biến thể giao tiếp và tùy chọn đầu ra tương thích với PLC, load cell và kiến trúc điều khiển của hệ thống. Việc xác định đúng cấu hình ngay từ đầu giúp giảm thời gian tích hợp, hạn chế phát sinh bộ chuyển đổi và nâng cao tính ổn định khi vận hành.

Khách hàng cần mua bộ truyền/số hóa trọng lượng cho cảm biến lực Laumas LCB, kiểm tra cấu hình fieldbus hoặc lựa chọn phiên bản phù hợp với hệ thống cân có thể liên hệ thietbicodien để được tư vấn và đặt mua sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas LCB là thiết bị gì?

Laumas LCB là bộ truyền và số hóa trọng lượng, dùng để biến tín hiệu mV/V từ load cell hoặc cảm biến strain gauge analog thành dữ liệu trọng lượng có thể truyền tới PLC hoặc hệ thống tự động hóa.

LCB có thể dùng với load cell analog đang có sẵn không?

Có. LCB được thiết kế để làm việc với load cell analog mV/V và cảm biến strain gauge hiện hữu, vì vậy rất phù hợp cho cả hệ thống mới lẫn dự án nâng cấp hệ thống cân cũ.

Laumas LCB có kết nối trực tiếp với PLC được không?

Có. Tùy phiên bản, LCB có thể cung cấp giao tiếp RS485, tín hiệu analog hoặc các mạng fieldbus và Ethernet công nghiệp để đưa dữ liệu trọng lượng trực tiếp tới PLC.

LCB có hỗ trợ PROFINET và EtherNet/IP không?

Có phiên bản hỗ trợ PROFINET IO và EtherNet/IP. Ngoài ra, dòng LCB còn có các lựa chọn Modbus TCP, EtherCAT, PROFIBUS DP, CANopen, POWERLINK, IO-Link và một số giao thức công nghiệp khác.

LCB có đầu ra 4–20 mA không?

Có tùy chọn đầu ra analog 16 bit với các dạng 0/4–20 mA hoặc 0–5/10 V. Cần kiểm tra đúng mã cấu hình khi đặt hàng vì đầu ra analog là tùy chọn, không mặc định trên mọi phiên bản.

Có thể cấu hình Laumas LCB bằng máy tính không?

Có. Thiết bị được trang bị Micro USB và tương thích với Instrument Manager của Laumas để quản lý các tham số của thiết bị.

LCB phù hợp với những ứng dụng nào?

Thiết bị phù hợp với cân bồn, cân phễu, cân silo, máy đóng gói, máy chiết rót, hệ thống định lượng, máy trộn, cân băng tải và nhiều thiết bị OEM sử dụng load cell strain gauge.

Có thể lắp LCB gần trực tiếp load cell không?

Có. LCB được thiết kế cho phương án đấu dây thông thường, tích hợp gần thân load cell thông qua phương án lắp phù hợp hoặc gắn tường. Việc bố trí gần cảm biến giúp hạn chế chiều dài đoạn tín hiệu mV/V mức thấp trước khi được số hóa.

Khi đặt mua LCB cần cung cấp những thông tin gì?

Nên cung cấp loại load cell, cấu hình dây cảm biến, loại PLC, giao thức truyền thông cần dùng, yêu cầu đầu ra analog hoặc I/O và điều kiện lắp đặt. Những thông tin này giúp xác định đúng phiên bản LCB Laumas phù hợp với hệ thống.
