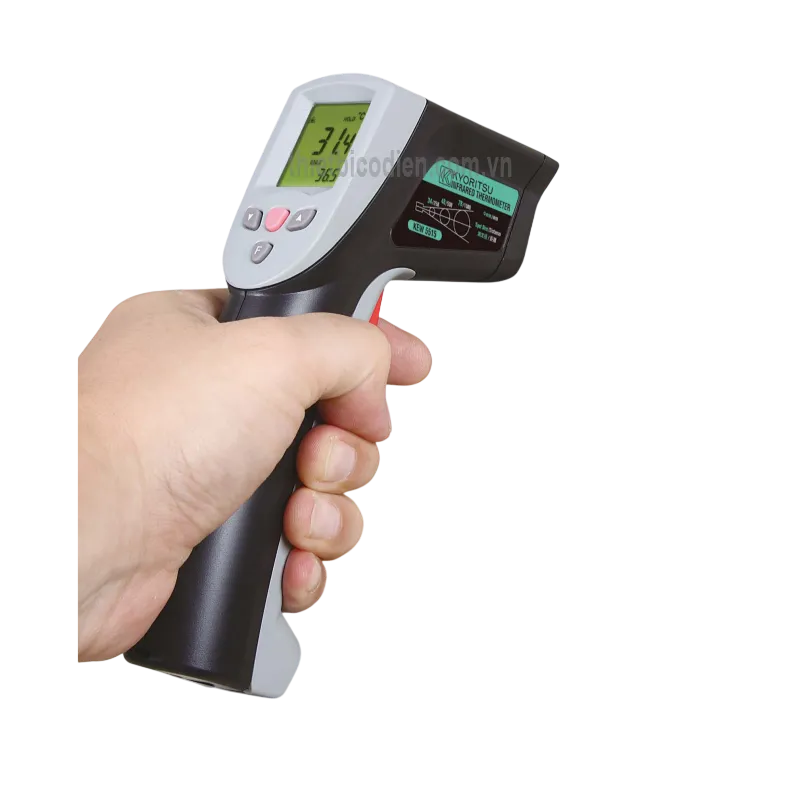

Nhiệt kế hồng ngoại KYORITSU KEW 5515

1. Giới thiệu Nhiệt kế hồng ngoại KYORITSU KEW 5515 và nguồn gốc thương hiệu

Nhiệt kế hồng ngoại KYORITSU KEW 5515 là thiết bị đo nhiệt độ cầm tay, cho phép kiểm tra nhiệt độ bề mặt từ xa mà không cần tiếp xúc trực tiếp với đối tượng. Thiết bị phù hợp cho công tác bảo trì điện, kiểm tra máy móc, giám sát hệ thống HVAC, quản lý tòa nhà và theo dõi nhiệt độ trong quy trình sản xuất.

KYORITSU là thương hiệu thiết bị đo lường của Nhật Bản, hoạt động trong lĩnh vực sản xuất và cung cấp dụng cụ kiểm tra điện từ năm 1940. Danh mục của hãng gồm ampe kìm, đồng hồ vạn năng, máy đo cách điện, máy đo tiếp địa, thiết bị phân tích chất lượng điện và các dụng cụ đo môi trường. Model KEW 5515 được cung cấp với xuất xứ Đài Loan theo thông tin hàng hóa.

Với khả năng đo không tiếp xúc kết hợp đầu vào cho cặp nhiệt điện K-type, sản phẩm đáp ứng linh hoạt cả nhu cầu khảo sát nhanh từ xa và kiểm tra nhiệt độ tiếp xúc tại những vị trí phù hợp.

2. Ưu điểm và tính năng nổi bật của KYORITSU KEW 5515

• Đo nhiệt độ không tiếp xúc, hỗ trợ kiểm tra các bề mặt nóng, vị trí khó tiếp cận hoặc thiết bị đang vận hành mà không phải đặt thân máy lên đối tượng đo.
• Tia laser đơn xác định tâm vùng đo, giúp người sử dụng định hướng thiết bị chính xác hơn.
• Màn hình LCD có đèn nền, thuận tiện quan sát trong tủ điện, phòng máy hoặc khu vực thiếu sáng.
• Hiển thị kép cho phép theo dõi đồng thời giá trị hiện tại và một giá trị phụ như MAX, MIN, AVG hoặc kết quả từ cặp nhiệt điện.
• Cảnh báo giới hạn nhiệt độ cao và thấp; đèn nền nhấp nháy đỏ khi kết quả vượt ngoài ngưỡng đã cài đặt.
• Cho phép điều chỉnh hệ số phát xạ để phù hợp hơn với vật liệu và trạng thái bề mặt của đối tượng.
• Hỗ trợ chức năng HOLD, cảnh báo pin yếu, bật hoặc tắt còi và tự động tắt nguồn nhằm tiết kiệm pin.
• Có cổng kết nối cặp nhiệt điện K-type thương mại để thực hiện phép đo tiếp xúc khi cần; đầu dò K-type không đi kèm theo máy.

Các chức năng laser định hướng, hiển thị kép, cảnh báo giới hạn, đo MAX/MIN/AVG và đầu vào K-type được công bố trong tài liệu chính thức của hãng.

Thông số kỹ thuật tiêu biểu

Bảng dưới đây tổng hợp các thông số do KYORITSU công bố cho model KEW 5515.

Hạng mục	Thông số
Phạm vi đo hồng ngoại	-32 đến 535°C
Độ chính xác hồng ngoại	±3,0°C trong khoảng -32 đến -20°C; ±2,0°C trong khoảng -20 đến +100°C; ±2% giá trị đo trong khoảng 100 đến 535°C
Phần tử đo	Thermopile
Dải phổ hồng ngoại	5 đến 14 µm
Tỷ lệ khoảng cách và đường kính vùng đo	12:1; tại khoảng cách 1.000 mm, đường kính vùng đo khoảng 78 mm
Độ lặp lại	Trong phạm vi ±1°C
Hệ số phát xạ	Điều chỉnh từ 0,10 đến 1,00 theo bước 0,01; giá trị cài đặt khi xuất xưởng là 0,95
Laser định hướng	Laser Class 2, bước sóng 630 đến 670 nm, công suất không quá 1 mW
Loại cặp nhiệt điện hỗ trợ	K-type
Phạm vi đo bằng cặp nhiệt điện	-199 đến 1.372°C
Độ chính xác cặp nhiệt điện	±1,5% giá trị đo + 1°C trong khoảng -40 đến 1.372°C
Thời gian đáp ứng	500 ms
Độ phân giải	0,1°C
Nguồn cấp	1 pin 6F22 9 V
Nhiệt độ và độ ẩm vận hành	0 đến 50°C; 10 đến 90% RH
Kích thước	180 × 130 × 40 mm
Khối lượng	Khoảng 195 g, không bao gồm pin
Phụ kiện tiêu chuẩn	Hộp đựng Model 9152, pin 6F22 9 V và tài liệu hướng dẫn

3. Chức năng, nguyên lý hoạt động và ứng dụng

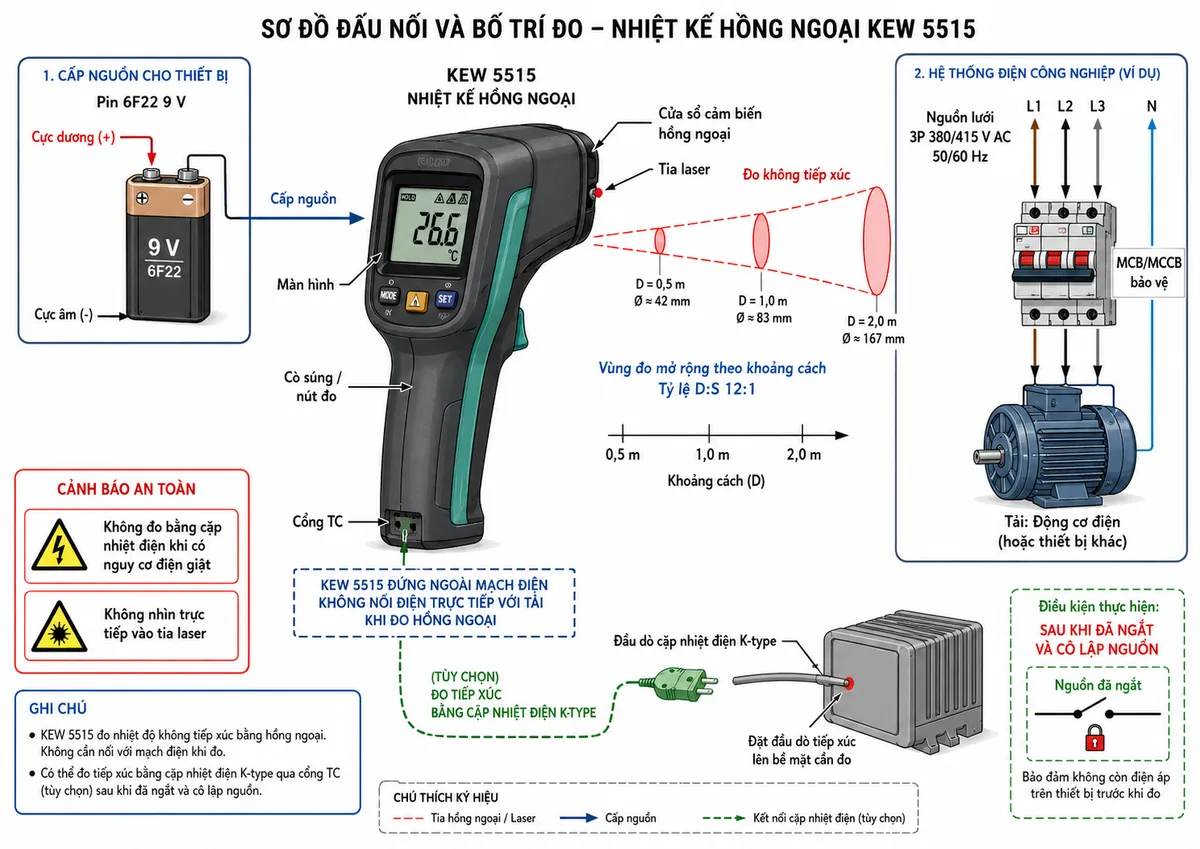

Kết nối và bố trí đo

Ở chế độ hồng ngoại, KEW 5515 đo nhiệt độ từ xa và không đấu nối điện trực tiếp với mạch, tủ điện hoặc tải. Người sử dụng lắp pin đúng cực, hướng cửa sổ cảm biến về bề mặt cần kiểm tra, bảo đảm vùng đo nằm hoàn toàn trên đối tượng rồi bóp cò để thực hiện phép đo.

Khi sử dụng đầu dò K-type, đầu cắm được kết nối vào cổng cặp nhiệt điện trên máy. Do cổng này không được cách điện, không sử dụng đầu dò tại vị trí có nguy cơ điện giật; cần cô lập nguồn và xác nhận an toàn trước khi đặt đầu dò lên bộ phận điện.

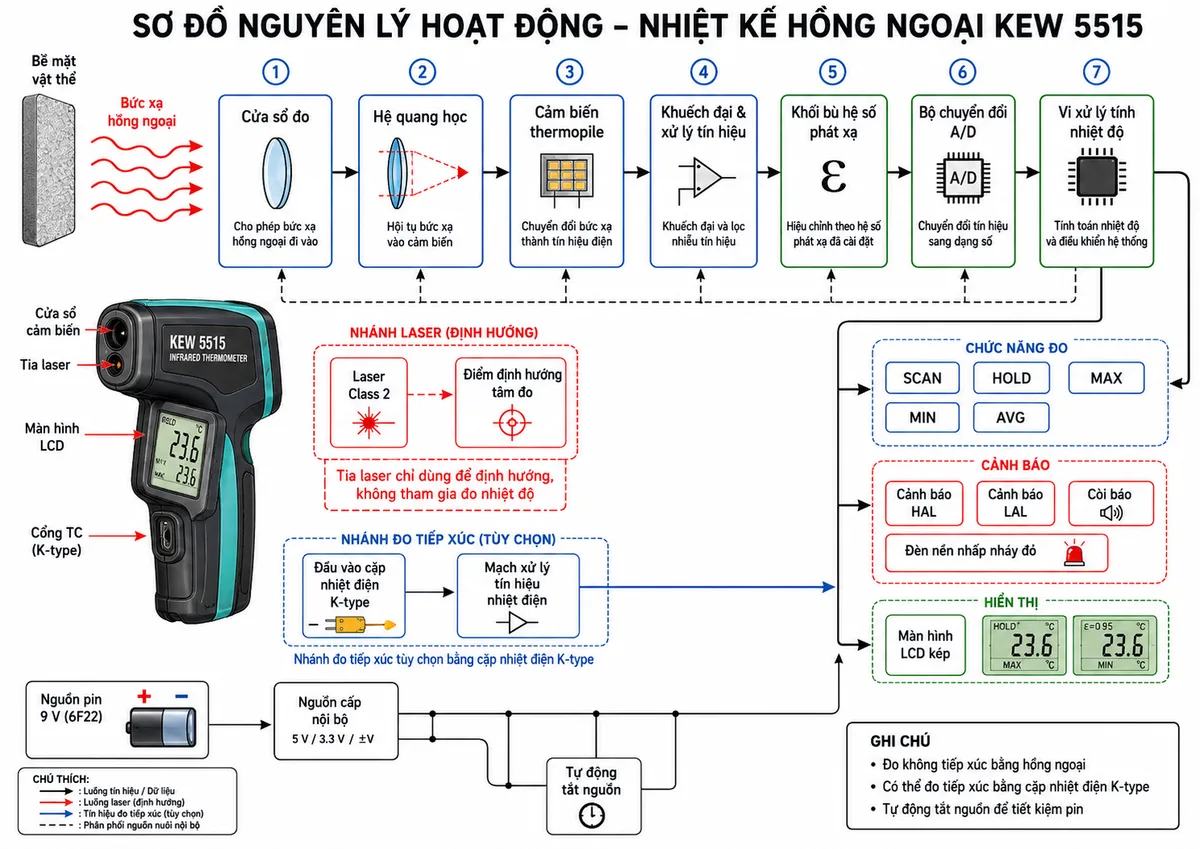

Nguyên lý đo nhiệt độ hồng ngoại

Mọi bề mặt có nhiệt độ đều phát ra năng lượng bức xạ. Hệ quang học của thiết bị thu nhận bức xạ hồng ngoại từ vùng đo và hội tụ lên cảm biến thermopile. Cảm biến chuyển đổi năng lượng nhận được thành tín hiệu điện, sau đó mạch xử lý tính toán nhiệt độ dựa trên tín hiệu cảm biến và hệ số phát xạ đã cài đặt.

Tia laser chỉ có nhiệm vụ hỗ trợ định hướng tâm đo, không trực tiếp tạo ra kết quả nhiệt độ. Vì vậy, người sử dụng cần bảo đảm toàn bộ vùng đo nhỏ hơn bề mặt mục tiêu và điều chỉnh hệ số phát xạ phù hợp, đặc biệt khi kiểm tra kim loại sáng bóng hoặc bề mặt có độ phản xạ cao.

Đo bằng cặp nhiệt điện K-type

Khi đầu dò K-type được kết nối và chế độ TC được lựa chọn, tín hiệu điện áp nhiệt điện từ đầu dò được đưa vào mạch xử lý của máy. Kết quả có thể xuất hiện trên màn hình phụ, trong khi màn hình chính tiếp tục hỗ trợ theo dõi phép đo theo chế độ đang sử dụng.

Phương pháp này thích hợp khi cần đặt đầu dò trực tiếp lên bề mặt, kiểm tra tại điểm nhỏ hoặc đối chiếu với kết quả đo hồng ngoại. Đầu dò K-type là phụ kiện mua riêng và phải được lựa chọn theo nhiệt độ, cấu tạo bề mặt cũng như môi trường đo thực tế.

Ứng dụng thực tế

• Khảo sát nhiệt độ bề mặt aptomat, đầu cốt, thanh cái, tủ phân phối và các điểm kết nối điện.
• Phát hiện vị trí có dấu hiệu phát nóng bất thường trên động cơ, ổ trục, máy bơm, quạt và thiết bị truyền động.
• Kiểm tra bề mặt đường ống, dàn nóng, dàn lạnh và thiết bị trong hệ thống HVAC.
• Theo dõi nhiệt độ máy móc, khuôn, lò, băng tải và các công đoạn sản xuất.
• Hỗ trợ kiểm tra bảo trì thiết bị, quản lý tòa nhà và giám sát quy trình mà không cần tiếp xúc trực tiếp.

Tài liệu hướng dẫn của hãng xác định các nhóm ứng dụng chính gồm bảo trì điện và thiết bị, quản lý công trình तथा giám sát quy trình.

Lưu ý để đo chính xác và an toàn

• Không nhìn trực tiếp vào tia laser và không chiếu laser vào người hoặc động vật.
• Không để thiết bị tiếp xúc với bề mặt nóng; đây là nhiệt kế không tiếp xúc.
• Không sử dụng hoặc bảo quản thiết bị tại nơi có nước, độ ẩm quá cao, khí ăn mòn hoặc bụi bẩn làm che cửa sổ cảm biến.
• Khi nhiệt độ môi trường thay đổi đột ngột, nên chờ thiết bị ổn định trước khi đo.
• Chọn khoảng cách sao cho đối tượng lớn hơn vùng đo; khoảng cách càng xa thì vùng bề mặt được thu nhận càng rộng.
• Điều chỉnh hệ số phát xạ phù hợp với vật liệu để hạn chế sai lệch kết quả.
• Đầu nối cặp nhiệt điện không được cách điện; không thực hiện phép đo tiếp xúc tại nơi có nguy cơ điện giật.
• Thiết bị có thể đo nhiệt độ bề mặt da nhưng không được thiết kế để đo thân nhiệt hoặc dùng cho chẩn đoán y tế.

Các cảnh báo về laser, cửa sổ đo, điều kiện môi trường, hệ số phát xạ và đầu nối cặp nhiệt điện được nêu trong hướng dẫn sử dụng chính thức.

4. Cam kết và nơi mua Nhiệt kế hồng ngoại KYORITSU KEW 5515

Khi đặt mua Nhiệt kế hồng ngoại Kyoritsu chính hãng, khách hàng cần kiểm tra đúng model, phụ kiện tiêu chuẩn, thông tin xuất xứ, tình trạng sản phẩm và chính sách bảo hành đi kèm.

Quý khách có nhu cầu nhận báo giá, tư vấn ứng dụng hoặc đặt mua KYORITSU KEW 5515 chính hãng, hãy liên hệ trực tiếp thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ lựa chọn thiết bị phù hợp cho công tác bảo trì điện, kiểm tra máy móc và giám sát nhiệt độ công nghiệp.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 5515 có đo nhiệt độ mà không cần chạm vào thiết bị không?

Có. Thiết bị sử dụng cảm biến hồng ngoại để đo nhiệt độ bề mặt từ xa. Trong chế độ này, máy không cần đấu nối trực tiếp vào mạch điện hoặc tiếp xúc với bộ phận đang nóng.

Tia laser của KEW 5515 có dùng để đo nhiệt độ không?

Không. Tia laser chỉ hỗ trợ xác định tâm vùng đo. Nhiệt độ được xác định từ năng lượng hồng ngoại mà cửa sổ cảm biến và thermopile thu nhận.

Khoảng cách đo có ảnh hưởng đến kết quả không?

Có. Khi khoảng cách tăng, vùng bề mặt được cảm biến thu nhận cũng lớn hơn. Người sử dụng nên đặt máy sao cho vùng đo nằm hoàn toàn trong bề mặt mục tiêu và tham khảo tỷ lệ khoảng cách trong bảng thông số.

KEW 5515 có kết nối được đầu dò nhiệt độ K-type không?

Có. Máy hỗ trợ cặp nhiệt điện K-type thương mại, nhưng đầu dò không phải là phụ kiện tiêu chuẩn đi kèm. Cần chọn đầu dò phù hợp với dải nhiệt độ và môi trường sử dụng.

Có thể dùng KEW 5515 để đo thân nhiệt con người không?

Không nên. Hãng cho biết thiết bị có thể đo nhiệt độ bề mặt da, nhưng không phù hợp để đo thân nhiệt và không phải thiết bị y tế.

Vì sao cần điều chỉnh hệ số phát xạ khi đo?

Mức bức xạ hồng ngoại phát ra phụ thuộc vào vật liệu, lớp phủ và tình trạng bề mặt. Cài đặt hệ số phát xạ không phù hợp có thể làm kết quả sai lệch, đặc biệt với kim loại sáng bóng hoặc vật liệu phản xạ mạnh.

KEW 5515 có cảnh báo khi nhiệt độ vượt giới hạn không?

Có. Người dùng có thể thiết lập giới hạn trên và giới hạn dưới. Khi kết quả nằm ngoài ngưỡng, đèn nền sẽ nhấp nháy đỏ và có thể kết hợp còi cảnh báo.

Có được dùng đầu dò K-type trên thiết bị điện đang mang điện không?

Không sử dụng khi có nguy cơ điện giật. Cổng cặp nhiệt điện của máy không được cách điện, vì vậy phải đánh giá rủi ro, cô lập nguồn và xác nhận trạng thái an toàn trước khi thực hiện phép đo tiếp xúc.
